چرا مشتریان بیشتر و بیشتر C-GIS را انتخاب می کنند؟

C-GIS چیست؟

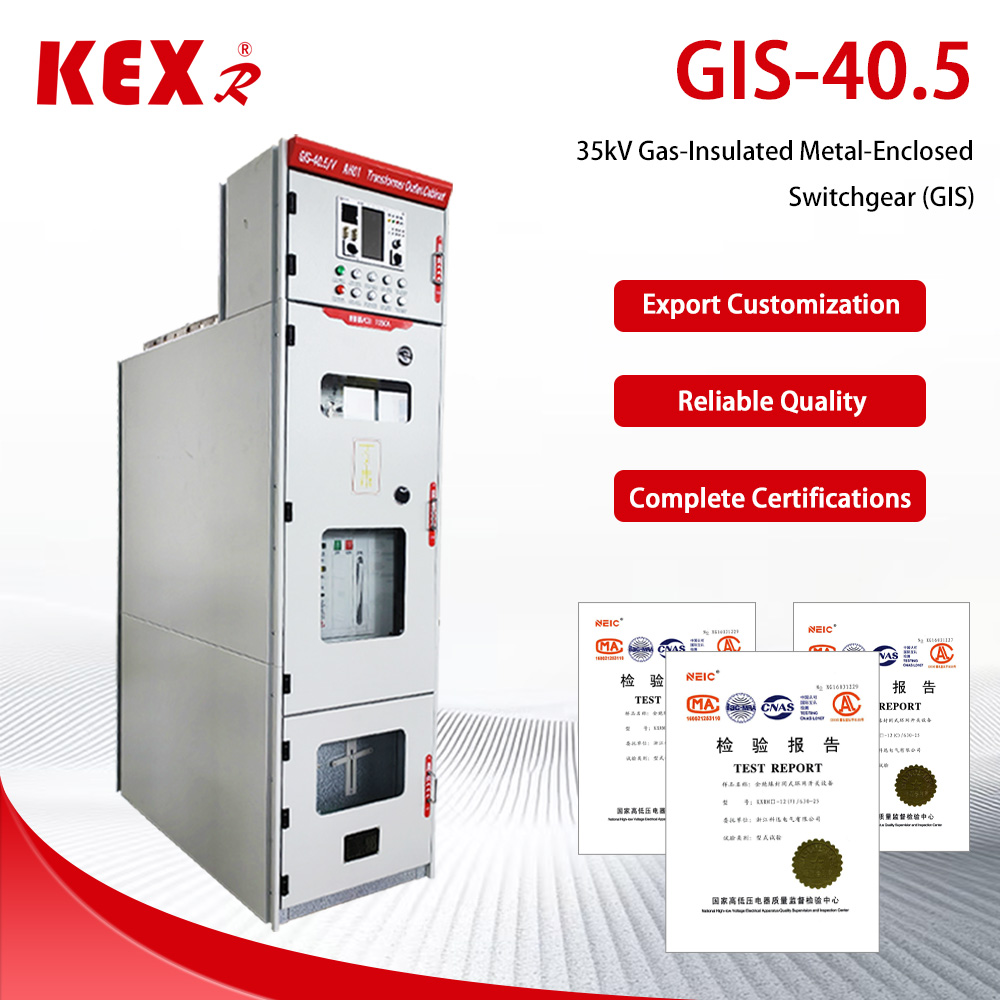

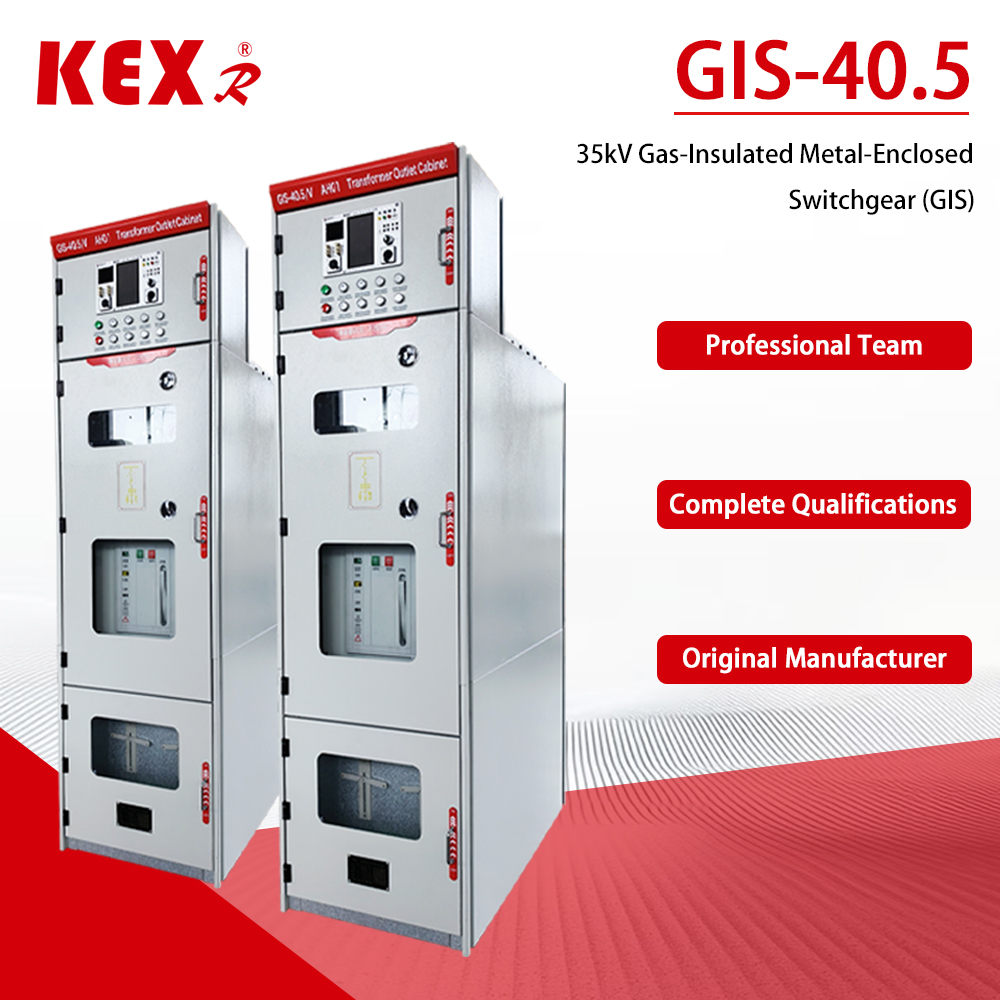

راکابینت C-GIS 40.5kV(متداول در سیستم های 35 کیلو ولت) توسعه موفق فناوری GIS به حوزه ولتاژ متوسط ​​است. مفهوم اصلی طراحی آن به شرح زیر است:

1. ساختار کاملا مهر و موم شده: کلیه قطعات برق فشار قوی در یک جعبه گاز مهر و موم شده جوش داده شده توسط صفحات فولادی ضد زنگ که کاملاً از محیط خارجی جدا شده است آب بندی می شوند.

2-عایق گاز: جعبه گاز با گاز عایق پر می شود تا هوا را به عنوان ماده عایق جایگزین کند. گازهای عایق رایج عبارتند از:

3.SF (هگزا فلوراید گوگرد): رسانه اصلی سنتی دارای عملکرد عایق عالی است، اما به دلیل اثر گلخانه ای بالا با فشار محیطی مواجه است.

4. گاز حفاظت از محیط زیستبه منظور دستیابی به هدف "کربن دوگانه"، بازار شروع به استفاده از هوای خشک، نیتروژن (N) یا گاز جدید حفاظت از محیط زیست به عنوان جایگزین برای ترویج توسعه سبز کرد.

5.شکن خلاء: مدار شکن اصلی تابلو برق معمولاً از قطع کننده مدار خلاء برای تکمیل اتصال و قطع مدار استفاده می کند.

6. طراحی مدولار: محصول از چندین ماژول استاندارد (مانند ماژول قطع کننده مدار و ماژول باس) تشکیل شده است که می توان آنها را به صورت انعطاف پذیر در میدان ترکیب کرد و به راحتی گسترش داد.

مزایای اصلی و سناریوهای قابل اجرا

در مقایسه با پنل سنتی (پانل عایق هوا)، 40.5 کیلوولت C-GIS دارای مزایای برجسته زیر است، اما باید به هزینه اولیه بالای آن نیز توجه کرد:

1. ساختار فشرده، صرفه جویی در فضا: چون عملکرد عایق گاز به مراتب بهتر از هوا است، اندازه کابینت به شدت کاهش می یابد. در مقایسه با AIS با مشخصات مشابه، مساحت اشغال شده توسط C-GIS را می توان بیش از 50٪ یا حتی تا 76٪ کاهش داد که به ویژه برای پست های شهری با منابع زمین کم مناسب است.

2. سازگاری محیطی قوی، ایمنی و قابلیت اطمینان: طراحی کاملا مهر و موم شده آن را قادر می سازد در برابر محیط های خشن مانند ارتفاع بالا، رطوبت، مه نمک، آلودگی و تراکم مقاومت کند. قطعات زنده در معرض قرار نمی گیرند و ایمنی بالا است. حتی تحت فشار گیج صفر (نشت گاز)، سطح عایق مشخصی همچنان می تواند حفظ شود.

3. اساساً بدون نیاز به تعمیر و نگهداری، کاهش هزینه های عملیات و نگهداری: از آنجایی که اجزای اصلی از محیط خارجی جدا شده اند، اساساً تحت تأثیر گرد و غبار و رطوبت قرار نمی گیرند و به سطح بدون نیاز به تعمیر و نگهداری می رسند.

4.سرمایه گذاری اولیه بالاتر: به دلیل استفاده از مواد و فرآیندهای پیچیده تر (مانند فولاد ضد زنگ، جوشکاری ربات، تشخیص نشت هلیوم و غیره)، هزینه خرید اولیه C-GIS معمولاً بالاتر از AIS است.

با این مزایا، C-GIS به طور گسترده در ایستگاه های تقویت کننده تولید انرژی جدید (فتوولتائیک، برق بادی)، تبدیل شبکه توزیع شهری، حمل و نقل ریلی، ساختمان های بلند، شرکت های صنعتی و معدنی، مراکز داده و پست ها در محیط های سخت (مانند ارتفاع بالا، مناطق ساحلی و مناطق صنعتی با آلودگی بالا) استفاده می شود.

ویژگی های ساختاری و طراحی

به منظور اطمینان از ایمنی و قابلیت اطمینان تجهیزات در کل چرخه عمر (تا 30 سال یا حتی بیشتر)،40.5 کیلوولت C-GIS دارای ویژگی های زیر در طراحی سازه و فناوری ساخت است:

1. حفاظت در سطح بالا: سطح حفاظت جعبه هوا به طور کلی به IP67 می رسد که می تواند در برابر نفوذ غوطه ور شدن کوتاه مدت مقاومت کند.

2. فرآیند جوشکاری دقیق: جعبه گاز معمولاً از ورق فولادی ضد زنگ 304 با ضخامت 3 میلی متر ساخته می شود که برای اطمینان از استحکام و سفتی جوش به صورت خودکار توسط ربات ها با لیزر جوش داده می شود.

3. تشخیص دقیق نشت: پس از ساخت، نشت یاب اسپکترومتر جرمی هلیوم با دقت بالا برای تشخیص استفاده می شود تا اطمینان حاصل شود که میزان نشت سالانه گاز SF ≤0.1٪ است و برخی از محصولات پیشرفته حتی می توانند به ≤0.01٪ نیز برسند.

4. یکپارچه سازی هوشمند: نسل جدیدی از کابینت هوشمند gis دارای سنسورهای داخلی مانند دما، تخلیه جزئی، مشخصات مکانیکی و غیره است که از مانیتورینگ بلادرنگ وضعیت، کنترل از راه دور و هشدار اولیه خطا پشتیبانی می‌کند و بخش مهمی از تحقق شبکه هوشمند است.
