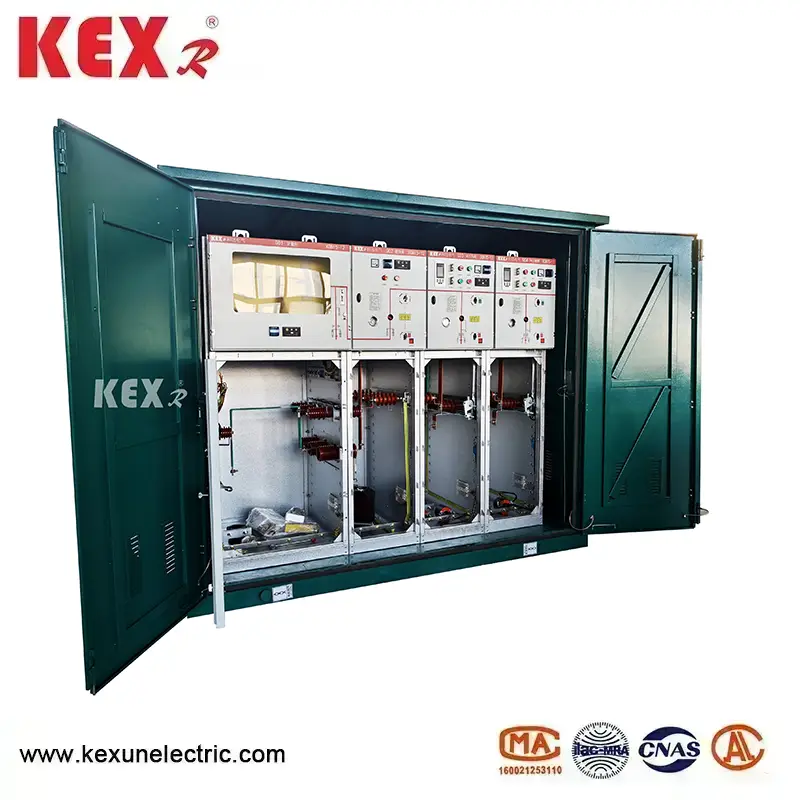

کابینت واحد اصلی حلقه SF6

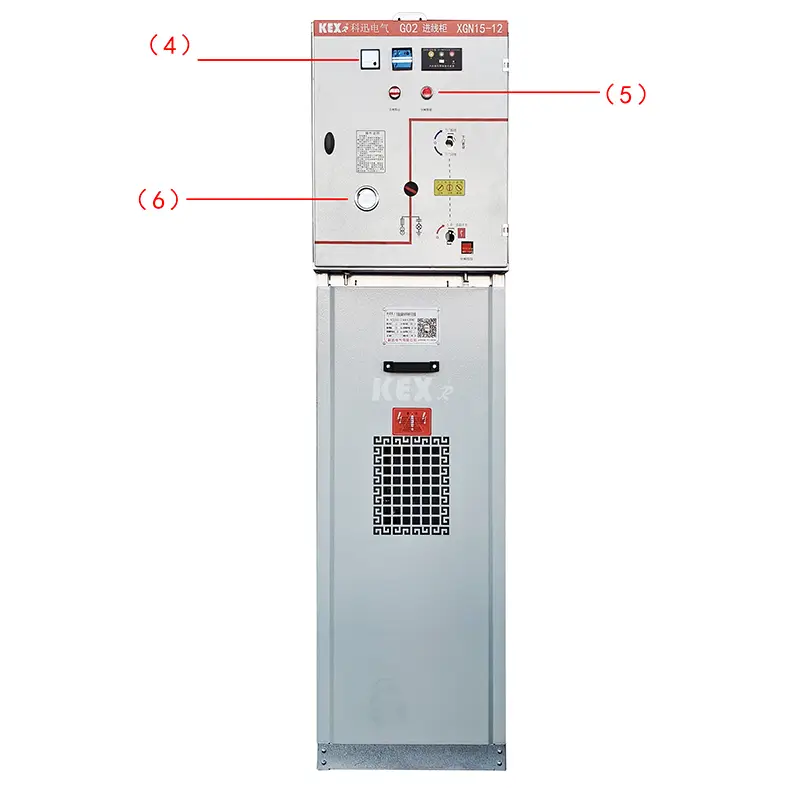

●قطعات

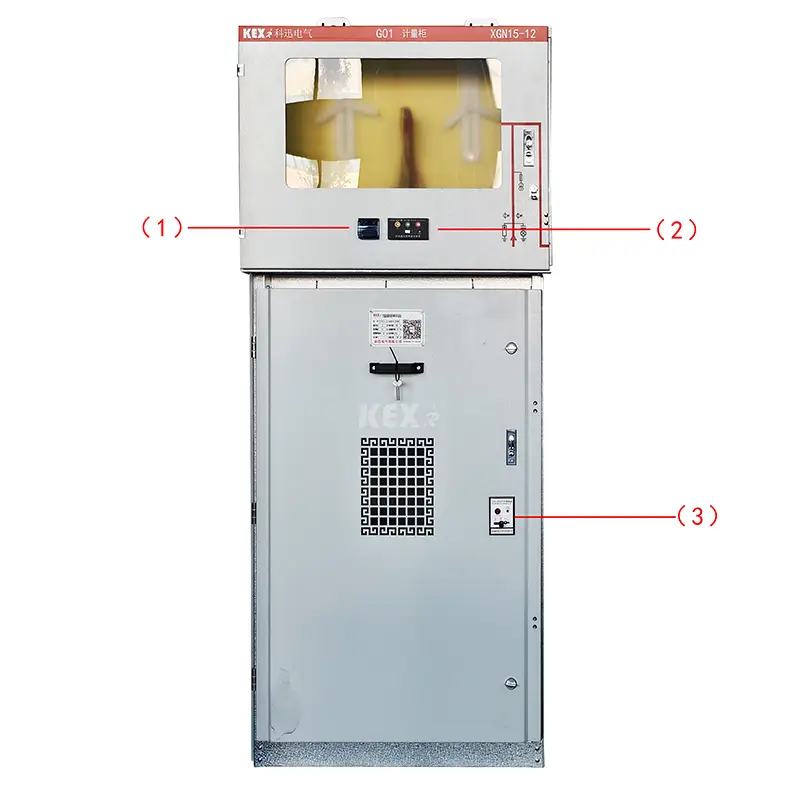

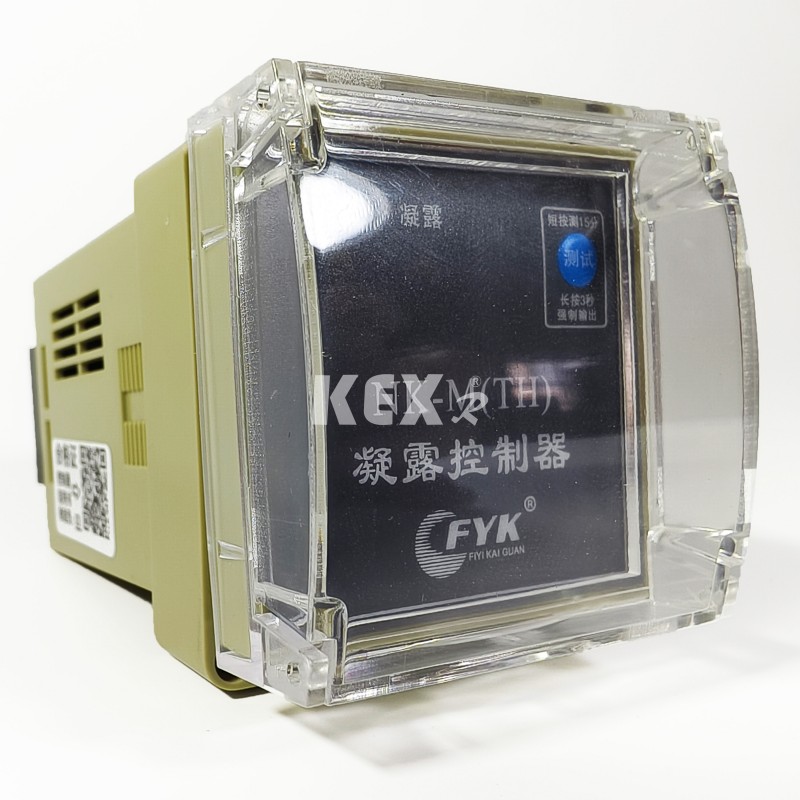

1. .کنترل کننده تراکم

2. نمایشگر شارژ شده

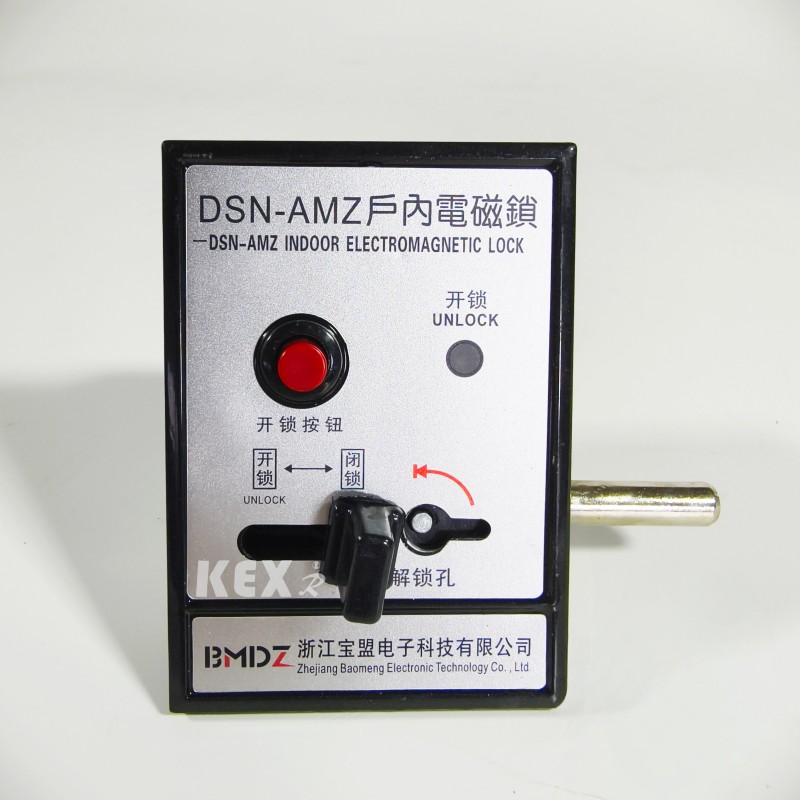

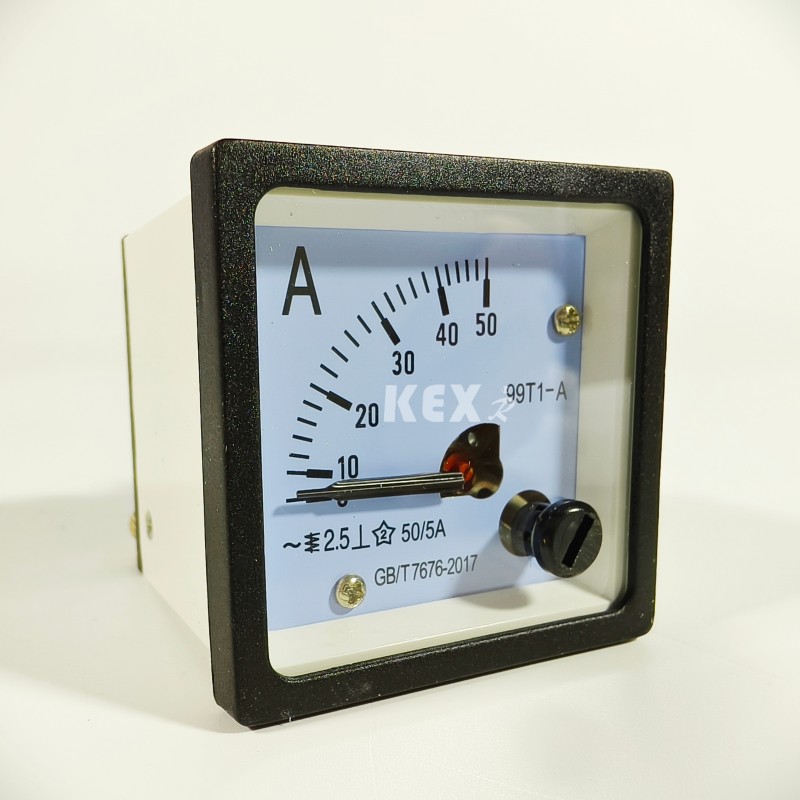

3.قفل الکترومغناطیسی داخلی

4. آمپرمتر

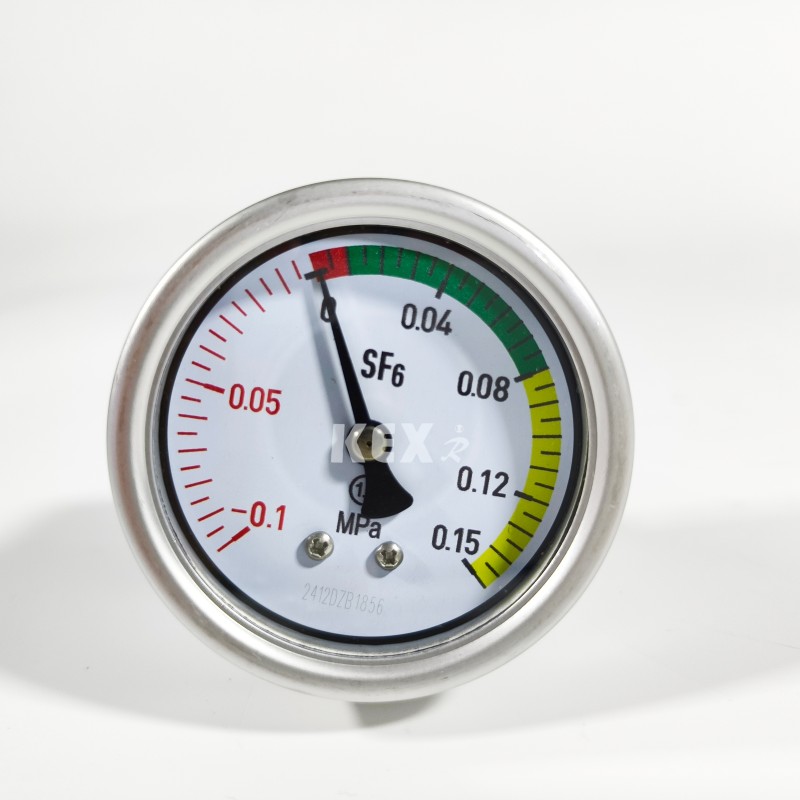

6. فشارسنج

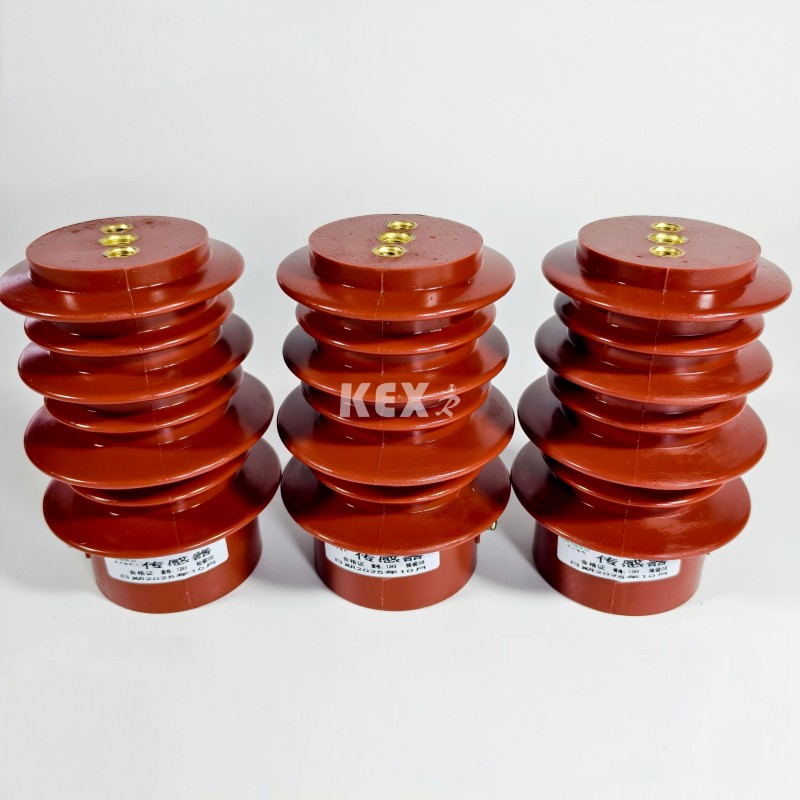

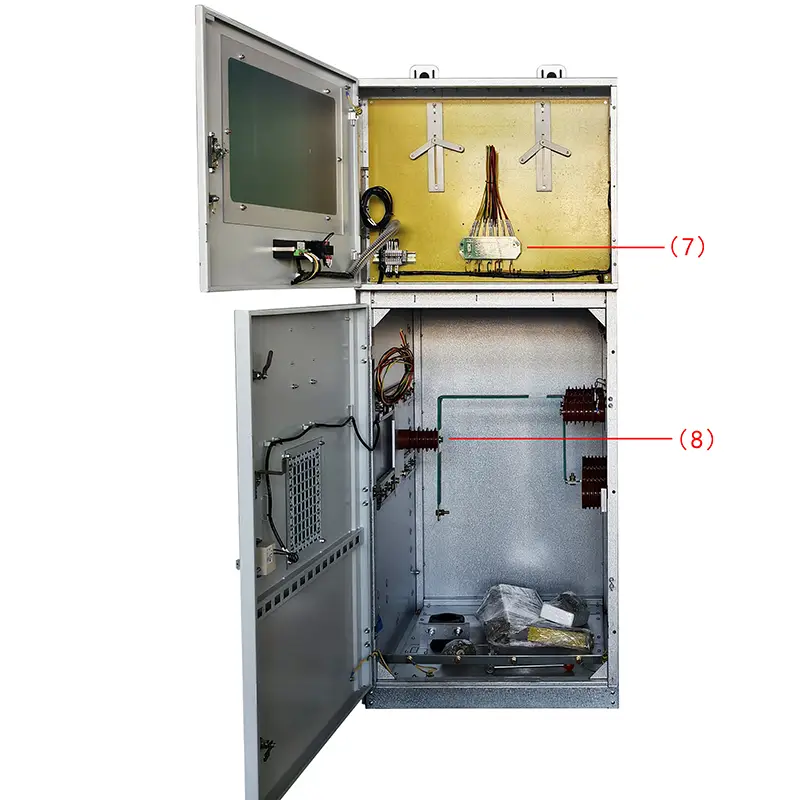

7. کانکتور برق 3 فاز 3

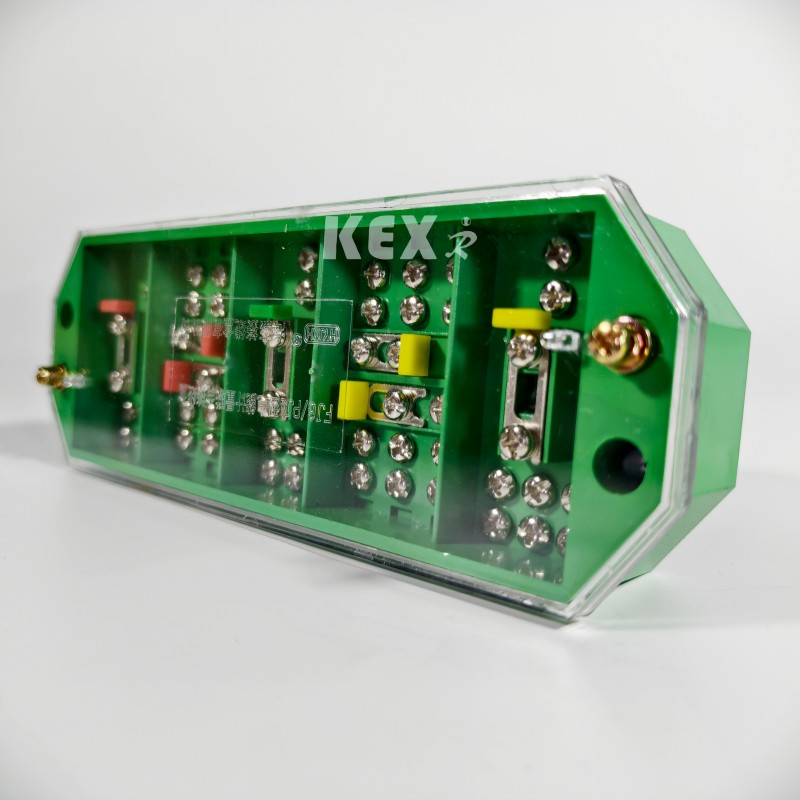

8. فرستنده

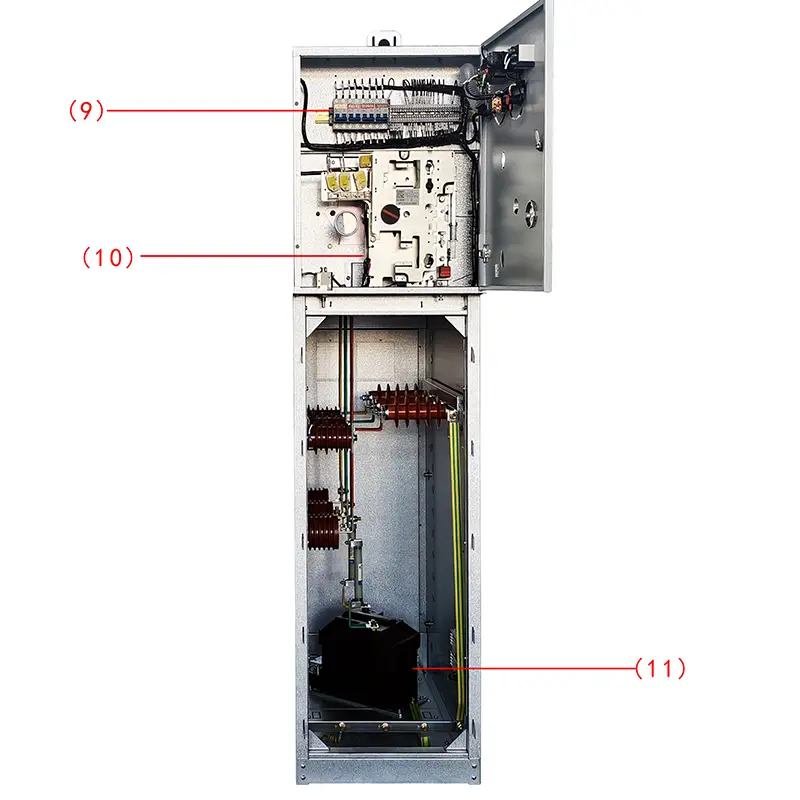

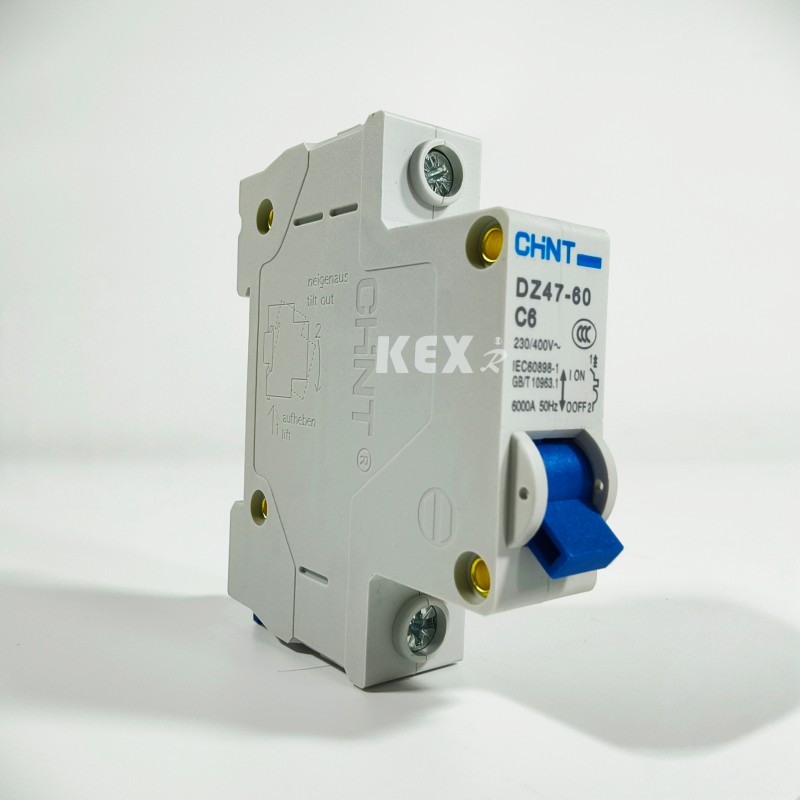

9. مک بی

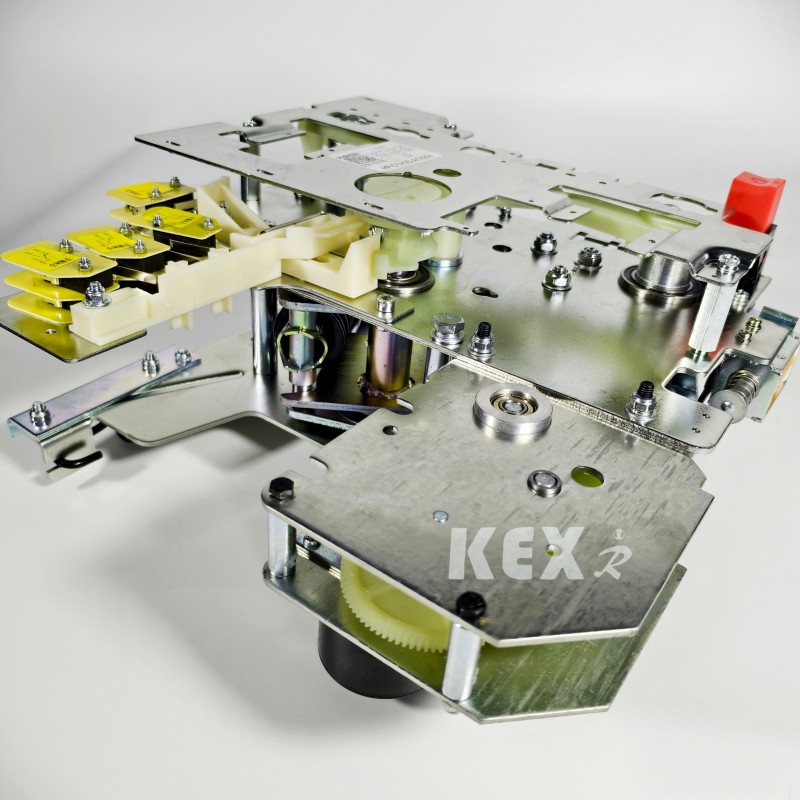

10. مکانیزم عملیاتی

11.VT

● استفاده از شرایط

کابینت واحد اصلی حلقه SF6 مدولار مدل XGN15-12 نسل جدیدی از تابلو برق محصور شده فلزی فشرده و قابل افزایش با سوئیچ هگزا فلوراید سولفور به عنوان کلید اصلی و عایق هوا برای کل کابینت است. دارای ویژگی های ساختار ساده، عملکرد انعطاف پذیر، قفل قابل اعتماد و نصب راحت است و می تواند راه حل های فنی رضایت بخشی را برای کاربردهای مختلف و نیازهای مختلف کاربر ارائه دهد. این فناوری حسگر و جدیدترین رله محافظ، به علاوه عملکرد فنی پیشرفته و طرح مونتاژ سبک و انعطاف پذیر را به کار می گیرد که می تواند به طور کامل نیازهای در حال تغییر بازار را برآورده کند.

کلیدهای اصلی کابینت واحد اصلی حلقه XGN15-12 SF6 به ترتیب از FLN36 و FLN48 استفاده می کنند، سوئیچ های بار SF6 و SFG اصلی ABB و کلیدهای مدار قطع کننده مدار VD4/S، HD4/S و VS1 ABB اصلی نیز می توانند با توجه به نیاز کاربران تجهیز شوند.

● محیط کار

◆ ارتفاع≤1000 متر

◆دمای محیط -25~40℃

◆میانگین رطوبت نسبی روزانه از 95% تجاوز نمی کند. میانگین رطوبت نسبی ماهانه از 90٪ تجاوز نمی کند.

◆ ظرفیت لرزه ای: 8 درجه;

◆ بدون لرزش و ضربه شدید، و مکان هایی با خطر آتش سوزی، خوردگی شیمیایی و انفجار.

● استانداردها

کابینت واحد اصلی حلقه SF6 مدولار XGN15-12 مطابق با استانداردهای زیر است

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●جدول پارامترهای فنی کابینت واحد اصلی حلقه SF6 مدولار نوع XGN15-12

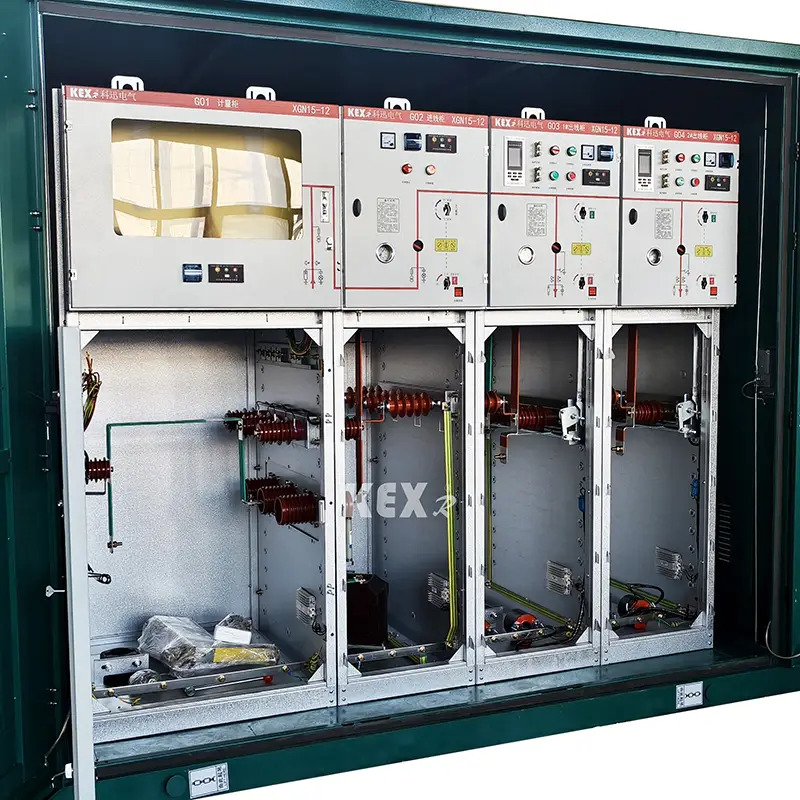

● ساختار کابینت واحد اصلی حلقه SF6 مدولار نوع XGN15-12

◆اتاق باسبار: سوئیچ بار

یک سوئیچ بار سه ایستگاه در اتاق سوئیچ نصب شده است. پوسته سوئیچ بار از رزین اپوکسی ساخته شده و با هگزا فلوراید گوگرد (SF6) پر شده است. تراکم سنج گاز یا تراکم سنج گاز با تماس زنگ.

◆اتاق کابل: مکانیسم عملیاتی، مکانیزم در هم قفل شدن و اتاق کنترل ولتاژ پایین.

کابینت سوئیچ بار دارای اتاق کابلی وسیعی است که عمدتاً برای اتصال کابل استفاده می شود، به طوری که کابل های تک هسته ای یا سه هسته ای را می توان با سر کابل های ساده بدون شیلد به هم متصل کرد و در عین حال صاعقه گیر، ترانسفورماتور جریان، کلید ارت پایین و سایر عناصر را می توان در فضای کافی نصب کرد. طبق طراحی استاندارد، درب کمد دارای پنجره دید و دستگاه قفل ایمنی است و صفحه زیرین اتاق کابل مجهز به پوشش آب بندی و گیره کابل با قاب نگهدارنده در اندازه مناسب می باشد. صفحه پایین و قاب درب ورودی اتاق کابل را می توان برای تسهیل نصب کابل جدا کرد.

◆ مکانیسم ورز دادن، مکانیسم به هم پیوسته و اتاق کنترل کم فشار

محفظه ولتاژ پایین با اینترلاک همزمان نقش کنترل پنل را ایفا می کند. محفظه ولتاژ پایین مجهز به مکانیزم عملکرد فنر با نشانگر موقعیت، اینترلاک مکانیکی و دستگاه می باشد و همچنین می تواند به کنتاکت های کمکی، سیم پیچ خاموش، مکانیسم قطع اضطراری، نمایشگر زنده خازنی، قفل کلید و دستگاه کارکرد الکتریکی مجهز شود. در عین حال، فضای موجود در محفظه ولتاژ پایین را می توان به مدار کنترل، ابزار اندازه گیری و رله محافظ نیز مجهز کرد. کابینت با عرض 750 میلی متر دارای دو محفظه ولتاژ پایین یکسان است که می تواند به لوازم جانبی بیشتری مجهز شود. کل کابینت سوئیچ XGN15 را می توان به دو قسمت تقسیم کرد، قسمت بالایی کابینت شامل اتاق اتوبوس، سوئیچ بار، مکانیزم عملیاتی و اتاق ولتاژ پایین است که از اتاق کابل پایینی جدا می شود. بنابراین، تجهیزات نصب شده در واحد بالایی را می توان با خیال راحت و راحت تعمیر و اصلاح کرد و کل واحد بالایی را می توان جایگزین کرد.

◆ اتاق اتوبوس

اتاق اتوبوس در قسمت بالایی کابینت چیده شده است. در اتاق اتوبوس، اتوبوس های اصلی به هم متصل شده و از تمام ردیف تابلو عبور می کنند.

● اجزای اصلی کابینت واحد اصلی حلقه SF6 مدولار نوع XGN15-12

▶کلید بار SF6 نوع FLN36 با معرفی تکنولوژی خارجی و با توجه به نیاز سیستم برق داخلی برای این شرکت ساخته و تولید شده است و دارای سه حالت کار بسته شدن، باز شدن و اتصال به زمین است.

▶کنتاکت های دینامیکی و استاتیک سوئیچ بار در پوسته رزین اپوکسی دایکاست با ساختار تقویت شده قرار می گیرد، گاز SF6 به عنوان رسانه خاموش کننده قوس استفاده می شود و فشار هوا 14 بار است. هر سوئیچ بار مهر و موم شده و بدون تعمیر و نگهداری است و فشارسنج را می توان به طور جداگانه انتخاب کرد. روش نصب سوئیچ بار عبارت است از قرار دادن یک پارتیشن فولادی بین اتاق کابل و اتاق اتوبوس و نصب آن به صورت افقی برای برآورده کردن سخت‌ترین الزامات ایمنی برای بهره‌برداری و نگهداری. اگر قوس در داخل رخ دهد، یک نقطه ضعف ساختاری در پشت پوسته سوئیچ بار وجود دارد که شسته می‌شود و سپس شیر تخلیه قوس روی کابینت برای هدایت جریان هوای بیش از حد فشار به خارج از کابینت شسته می‌شود.

▶سوئیچ بار SF6 دارای دو مکانیسم عملیاتی است: مکانیزم عملکرد تک فنر (نوع K) و مکانیسم عملکرد دو فنر (نوع A)، مکانیسم الکتریکی را می توان به دو نوع مکانیسم عملیاتی فوق اضافه کرد تا کنترل الکتریکی از راه دور را انجام دهد.

● طرح هایی برای انتخاب

□نمونه طرح 1

◆ پیکربندی و ویژگی های استاندارد

▶ اتوبوس 630A

▶سوئیچ بار: FLN36-12D/T630-20

▶سوئیچ بار سه ایستگاه (بستن، ایزوله، زمین) یا سوئیچ دو ایستگاه (بستن، ایزوله)

▶پنجره های بصری در انتهای عملکرد سوئیچ نصب می شوند.

▶کلید اصلی و سوئیچ زمین توسط دو سوراخ عملیاتی مجزا کار می کنند و یکدیگر قفل می شوند.

▶نشان دهنده موقعیت سوئیچ بار و سوئیچ زمین

▶بدنه سوئیچ با نشانگر ولتاژ خازنی

▶سنج فشار گاز SF6 با رله چگالی

▶سوئیچ اتصال به زمین با پانل جلوی اتاق کابل

◆ تنظیمات و ویژگی های اختیاری

▶پسوند اتوبوس رزرو شده

▶موتور عملیات سوئیچینگ بار: AC220V/110V DC220V/110V/48V

▶ نشانگر خطای اتصال کوتاه و زمین

▶دستگاه حفاظت از صاعقه (نوع توزیع، نوع نیروگاه، نوع رهاسازی)

▶اندازه گیری سی تی و متر

▶ترانسفورماتور ولتاژ PT برای منبع تغذیه عملیاتی

▶ AC110V/220V اتصال مستقیم به زمین خط ورودی (سوئیچ زمین و درب پایینی بسته شدن زمین بسته زمانی که کابل پایینی فعال است)

▶تماس کمکی:سوئیچ اصلی 4NO+4NC ارت سوئیچ 2NO+2NC

□نمونه طرح 2

◆ پیکربندی و ویژگی های استاندارد·

▶630A شینه اصلی

▶سوئیچ بار: FLN36-12D/T100-50

▶سوئیچ بار سه ایستگاه (بستن، ایزوله و اتصال به زمین)

▶سوئیچ بار سه ایستگاه، سر فیوز و کلید اتصال زمین انتهای فیوز

▶برای اتصال مکانیکی

▶ نشانگر سفر فیوز و انتقال سیگنال از راه دور

▶یک پنجره بصری در انتهای عملکرد سوئیچ نصب شده است.

▶کلید اصلی و سوئیچ زمین توسط دو سوراخ عملیاتی مجزا کار می کنند و یکدیگر قفل می شوند.

▶نشان دهنده موقعیت سوئیچ بار و سوئیچ زمین

▶بدنه سوئیچ با نشانگر ولتاژ خازنی

▶سنج فشار گاز SF6 با رله چگالی

▶سوئیچ اتصال به زمین با پانل جلوی اتاق کابل

◆ تنظیمات و ویژگی های اختیاری

▶پسوند اتوبوس رزرو شده

▶موتور عملیات سوئیچینگ بار: AC220V/110V DC220V/110V/48V

▶ نشانگر خطای کوتاه و زمینی

▶اندازه گیری سی تی و متر

▶ ولتاژ تلفات AC220V

▶قطع کننده جریان اضافه: GL25/5

▶مخاطبین کمکی: کلید اصلی 4NO+4NC سوئیچ زمین 2NO+NC

▶سیم پیچ: AC220V/110V DC220V/110V/48V

▶فیوز فیوز (سیگنال خطا): 1NO

▶ فشار سنج با سیگنال: 1 NO

□نمونه طرح 3

شماره برنامه اولیه D07

◆ پیکربندی و ویژگی های استاندارد

▶دو ترانسفورماتور جریان LZZBJ9

▶دو ترانسفورماتور ولتاژ JDZ

▶ از فیوز PT محافظت کنید

▶قفل شدن پانل جلوی اتاق کابل

◆پیکربندی و ویژگی های اختیاری

▶ ولت متر با سوئیچ

▶آمپرمتر با کلید

▶3 CT، 3 PT

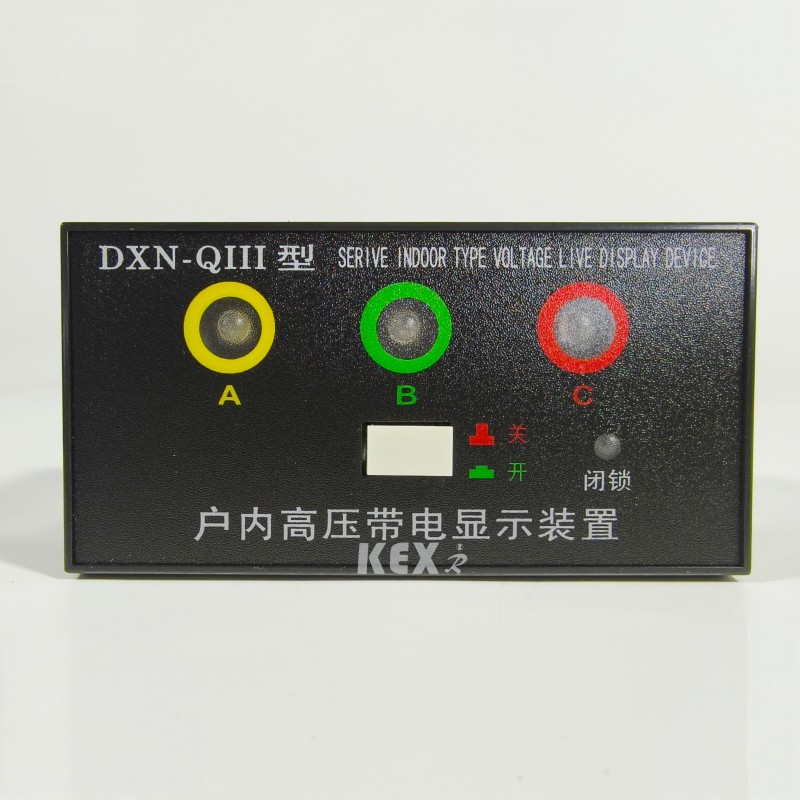

▶ نشانگر ولتاژ خازنی که نشانگر کابینت سوئیچگیر زنده است

▶متر وات ساعت

▶کنترل منفی
