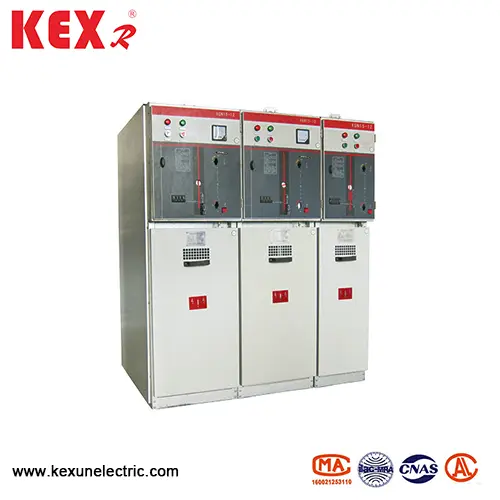

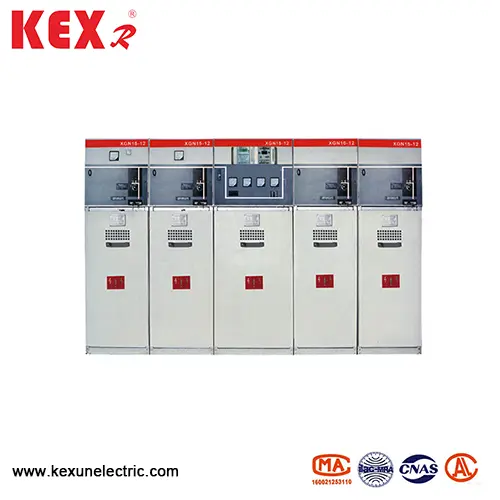

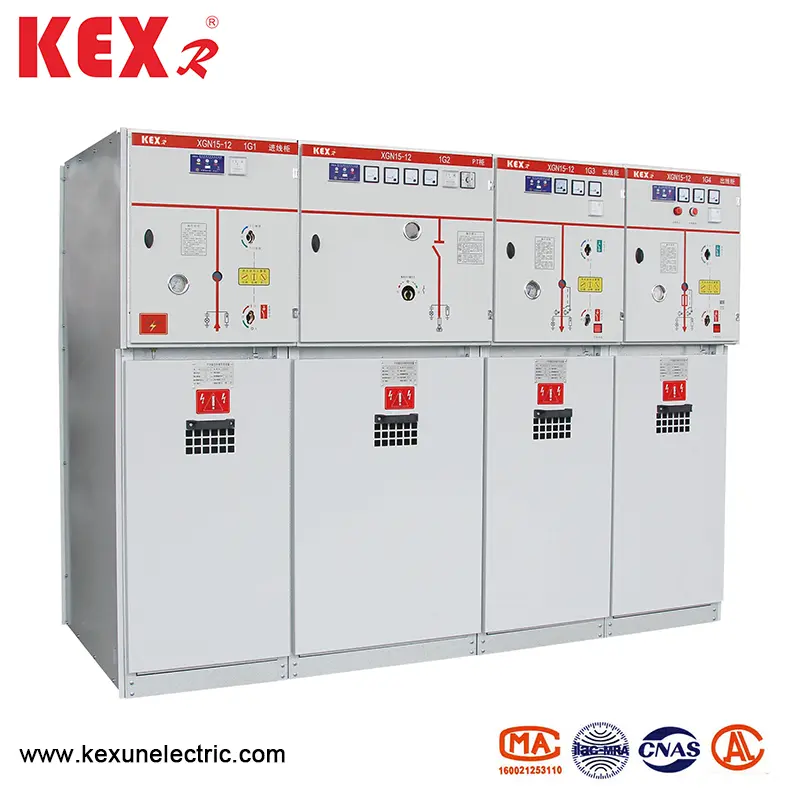

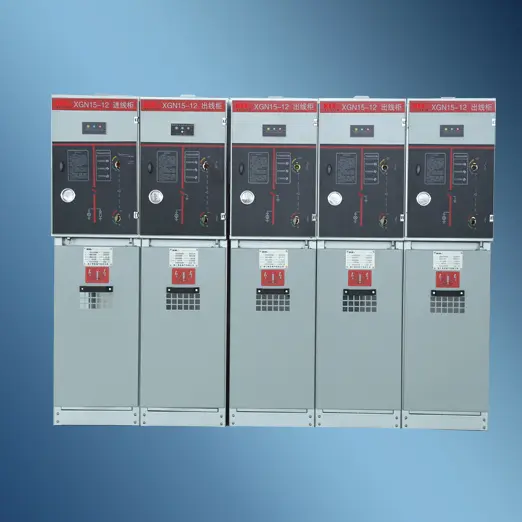

واحد اصلی حلقه hexafluoride

● برنامه اصلی

XGN15-12 Type Hexafluoride Ring Main Unit Suitable for AC 50HZ and 12kV power systems, widely used in industrial and civil cable ring networks and power supply terminal projects, especially suitable for urban residential areas, small secondary substations, switching stations, industrial and mining enterprises, shopping malls, airports, subways, wind power generation, hospitals, stadiums, railways, tunnels and other places.

● شرایط استفاده

▶ ارتفاع: 1000 متر. (اگر الزامات خاصی دارید ، لطفاً هنگام سفارش آنها را مشخص کنید)

▶ دمای محیط: 40 ~ -25 ℃

▶ میانگین رطوبت نسبی روزانه ： ≤ 95 ٪

▶ میانگین رطوبت نسبی ماهانه ： 90 ٪ ؛

درجه مقاومت در برابر شوک 8 درجه

▶ مکان های عاری از لرزش خشونت آمیز ، ضربه ، آتش ، خوردگی شیمیایی و انفجار.

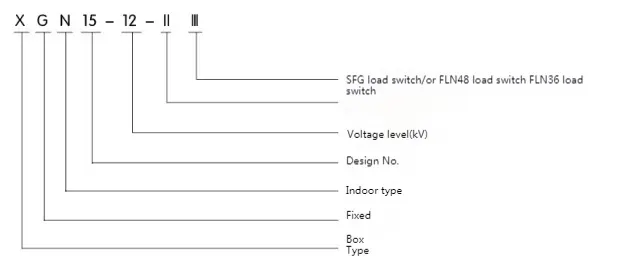

● مدل و معنی

● معیارها ملاقات می کنند

XGN15-12 نوع اصلی حلقه hexafluoride واحد اصلی معیارهای زیر را برآورده کنید:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

parameters پارامترهای فنی و بعد

● ساختار و اجزای اصلی کابینت سوئیچ بار

◆ XGN15-12 نوع Hexafluoride Ring Ring ساختار واحد اصلی: اتاق اتوبوس+اتاق کابل سوئیچ بار+مکانیسم کار+مکانیسم اتصال و اتاق کنترل ولتاژ کم

switch سوئیچ بار

یک سوئیچ بار سه ایستگاه در اتاق سوئیچ نصب شده است. پوسته سوئیچ بار از رزین اپوکسی ساخته شده و پر از گوگرد هگزا فلوراید (SF) است. ) گاز یک محیط عایق است و SF را می توان با توجه به نیاز مشتری در اتاق سوئیچ نصب کرد. کنتور چگالی گاز یا تراکم گاز با تماس زنگ.

◆ اتاق کابل

کابینت سوئیچ بار دارای اتاق کابل کافی است که عمدتاً برای اتصال کابل استفاده می شود ، به طوری که کابل های تک هسته ای یا سه هسته ای را می توان با سرهای کابل ساده و ساده وصل کرد و در عین حال ، رعد و برق ، ترانسفورماتور فعلی ، سوئیچ زمینی پایین و سایر عناصر را می توان در فضای کافی نصب کرد. مطابق طراحی استاندارد ، درب کمد دارای پنجره مشاهده و دستگاه ایمنی است و صفحه پایین اتاق کابل مجهز به بسته بندی و گیره کابل با قاب پشتیبانی از اندازه مناسب است. صفحه پایین و قاب درب جلوی اتاق کابل را می توان برای تسهیل نصب کابل برداشت.

◆ مکانیسم ورز دادن ، مکانیسم اتصال و اتاق کنترل فشار کم

اتاق ولتاژ کم با قفل همزمان نقش کنترل پنل را بازی می کند. محفظه کم ولتاژ مجهز به مکانیسم عملیاتی بهار با نشانگر موقعیت ، محل اتصال مکانیکی و دستگاه است و همچنین می تواند مجهز به مخاطبین کمکی ، سیم پیچ TRIPPING ، مکانیزم اضطراری ، صفحه نمایش زنده خازنی ، قفل کلید و دستگاه عامل برقی باشد. در عین حال ، فضای موجود در محفظه ولتاژ کم نیز می تواند مجهز به مدار کنترل ، اندازه گیری ابزار و رله محافظ باشد. کابینت عرض 750 میلی متر دارای دو اتاق ولتاژ کم یکسان است که می تواند به لوازم جانبی بیشتری مجهز شود. کل کابینت سوئیچ XGN15 را می توان به دو قسمت تقسیم کرد ، قسمت فوقانی کابینت شامل اتاق اتوبوس ، سوئیچ بار ، مکانیسم کار و اتاق ولتاژ کم است که از اتاق کابل پایین جدا شده است. بنابراین ، تجهیزات نصب شده در واحد فوقانی می توانند با خیال راحت و به راحتی اصلاح و اصلاح شوند و کل واحد فوقانی قابل تعویض است.

◆ اتاق اتوبوس

اتاق اتوبوس در قسمت فوقانی کابینت چیده شده است. در اتاق اتوبوس ، اتوبوس های اصلی به هم وصل می شوند و از طریق کل ردیف کابینت های سوئیچ اجرا می شوند

◆ مؤلفه های اصلی OFXGN15-12 نوع اصلی حلقه hexafluoride واحد اصلی

switch سوئیچ FLN36 با معرفی فناوری خارجی و با توجه به الزامات سیستم انرژی داخلی توسط شرکت توسعه یافته و تولید می شود.

switch سوئیچ بار دارای سه حالت است: بسته شدن ، باز و زمین. مخاطبین پویا و استاتیک سوئیچ بار در پوسته رزین اپوکسی با قشنگ با ساختار تقویت شده و SF قرار می گیرند. گاز محیط خاموش قوس است و فشار هوا 14 نوار است. هر سوئیچ بار بسته و بدون تعمیر و نگهداری است و فشارسنج را می توان به طور جداگانه انتخاب کرد. روش نصب معمولی سوئیچ بار در کابینت شبکه حلقه ، قرار دادن یک پارتیشن فولادی بین اتاق کابل و اتاق اتوبوس و نصب آن به صورت افقی است. این روش نصب اتاق اتوبوس را از اتاق کابل جدا می کند تا دقیق ترین نیازهای ایمنی برای کار و نگهداری را برآورده کند. اگر قوس در داخل رخ دهد ، یک نقطه ضعف ساختاری در پشت پوسته سوئیچ بار وجود دارد که شسته می شود ، و سپس شیر تخلیه قوس روی کابینت شسته می شود و جریان هوای بیش از فشار در خارج از کابینت هدایت می شود.

switch سوئیچ بار دارای دو مکانیسم عملیاتی ： مکانیسم عملیاتی بهار تک (K-Type) و مکانیسم عملیاتی بهار دو (A-Type) است ، مکانیسم الکتریکی را می توان به دو نوع مکانیسم عملیاتی اضافه کرد تا کنترل الکتریکی از راه دور را تحقق بخشد.
