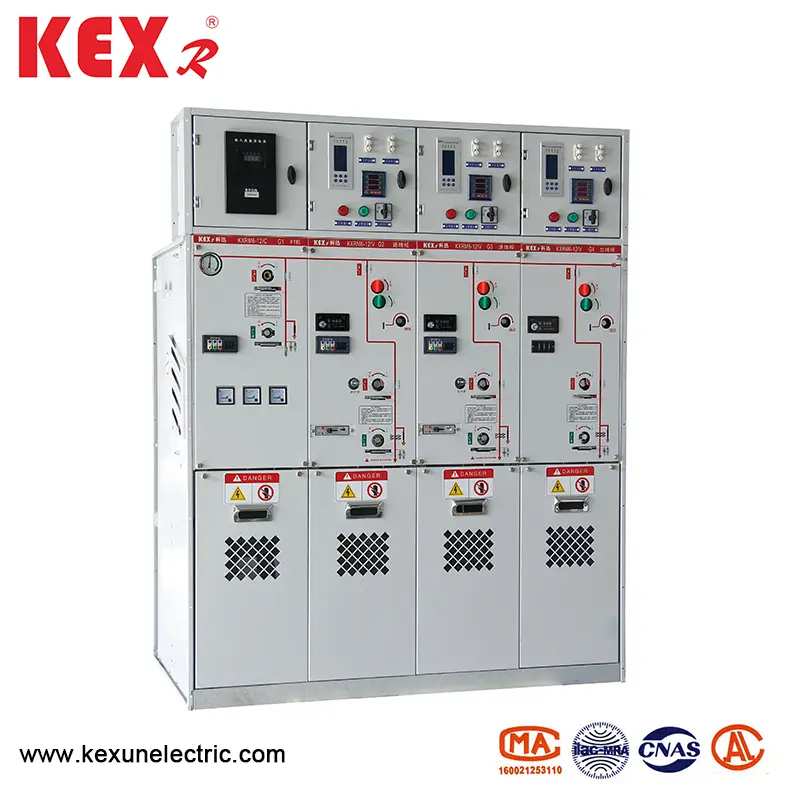

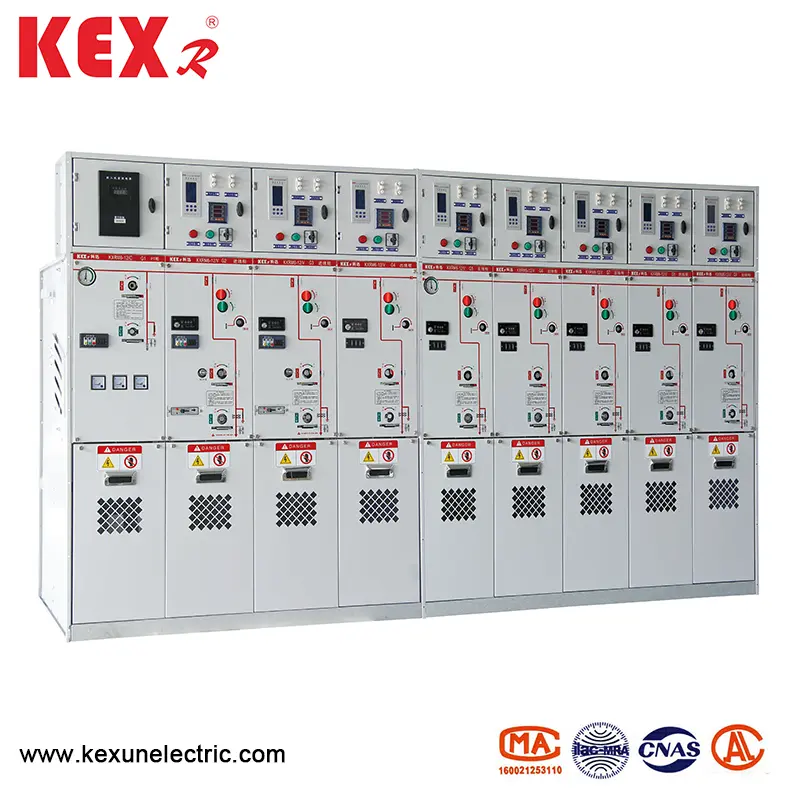

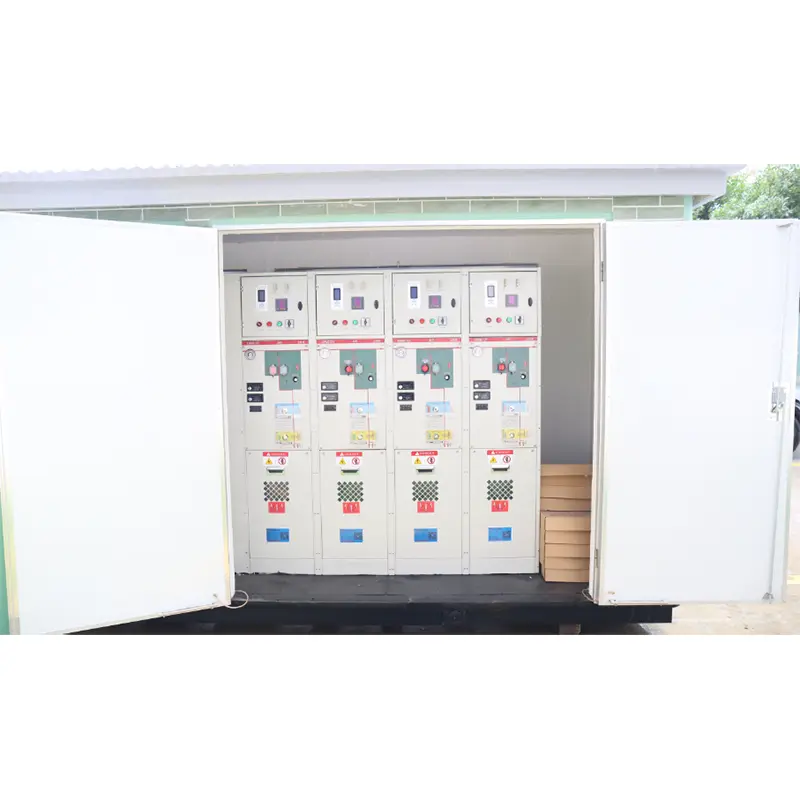

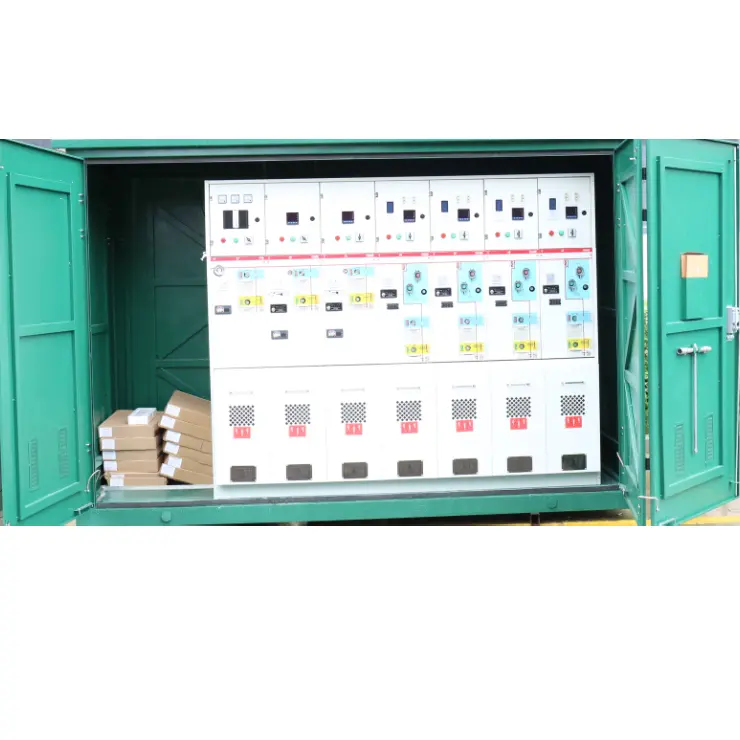

همه کابینت گاز عایق محصور شده

● شرایط استفاده

KXMR6-12 نوع تمام کابینت گاز عایق بندی شده محصور برای محیط های مختلف مانند دمای بالا و پایین (40 ℃ ~ -40 ℃) ، رطوبت ، گرد و غبار ، آلودگی نمک ، معادن و ارتفاع زیاد (1000 متر) ، غوطه وری کوتاه مدت در آب در طی 24 ساعت تأثیر نمی گذارد.

توجه: اگر ارتفاع بالاتر است ، لطفاً ارتفاع خاص را مشخص کنید.

ویژگی های محصول

▶ KXRM6-12 همه کابینت گاز عایق محصور شده از گاز SF6 به عنوان دستگاه خاموش و عایق قوس استفاده می کنند.

▶ کابینت کاملاً مهر و موم شده و عایق بندی شده است. اتوبوس ها ، سوئیچ ها و قطعات زنده کاملاً در پوسته استیل ضدزنگ قرار دارند.

▶ حفره با گاز 1.4bar SF6 پر شده است ، و سطح حفاظت به IP67 می رسد: کل دستگاه سوئیچ کاملاً تحت تأثیر شرایط محیطی بیرونی است که می تواند عملکرد عادی سوئیچ را حتی در موارد شدید مانند غوطه وری در آب کوتاه مدت تضمین کند و محصول برای زندگی بدون تعمیر و نگهداری است.

▶ کابینه دارای یک دستگاه در هم تنیده کامل "پنج پیشگیری" است که خرابی احتمالی کارکنان و تجهیزات ناشی از سوء استفاده انسان را به طور کامل از بین می برد.

▶ کلیه کابینت ها دارای کانال های قابل اعتماد برای فشار ایمن هستند که می تواند ایمنی شخصی اپراتورها را حتی در موارد شدید تضمین کند.

▶ کابینت به دو نوع تقسیم می شود: ترکیب واحد ثابت و ترکیب واحد قابل ارتقا.

▶ اندازه KXRM6-12 تمام کابینت گاز عایق محصور شده برای نصب مناسب است و می تواند برای مکانهایی با فضای باریک و شرایط نامناسب محیطی مناسب باشد.

cabine کابینت می تواند با توجه به نیازهای مختلف کاربران به دستگاه های برقی ، کنترل از راه دور و نظارت مجهز شود.

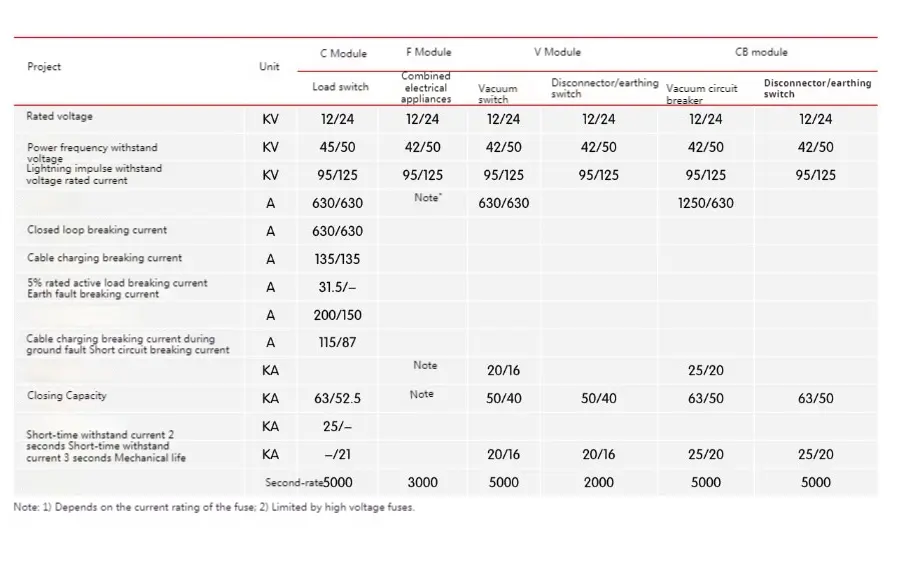

parameter پارامتر فنی

● ترانسفورماتور و محافظت از خط

KXRM6-12 تمام واحد کابینت گاز عایق بندی شده محصور شده ، دو حالت محافظت از ترانسفورماتور را ارائه می دهد ، یعنی دستگاه ترکیبی فیوز سوئیچ سوئیچ و قطع کننده مدار با محافظت از رله.

1. Transformer Protection ترکیبی از فیوز و ولتاژ با ولتاژ بالا و سوئیچ بار است. اتاق فیوز در پشت یک محفظه قفل جداگانه واقع در قسمت جلوی واحد نصب خواهد شد. سوئیچ بار از مکانیسم ذخیره انرژی بهار استفاده می کند ، که می تواند توسط مهاجم فیوز ایجاد شود.

2. در منظور تسهیل جایگزینی فیوز ، می توان از دسته عملیاتی برای از بین بردن پوشش انتهایی محفظه فیوز استفاده کرد. مکانیسم فیوز فیوز از قبل موقعیت مکانی است که عملکرد ضد آب کل سیستم را تضمین می کند.

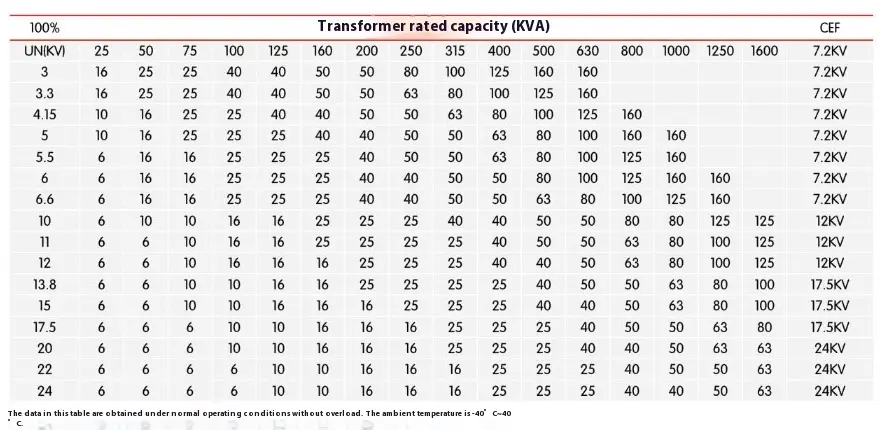

جدول مقایسه فیوز و ترانسفورماتور

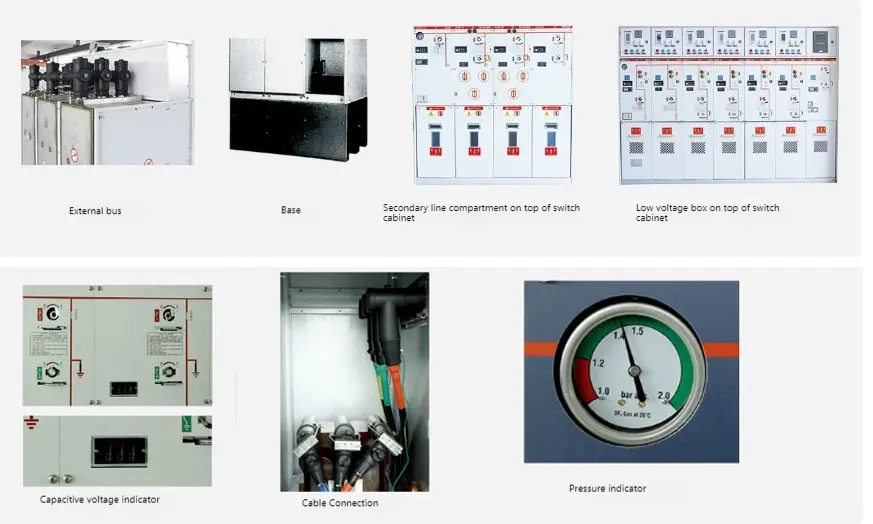

acely لوازم جانبی اختیاری

contact تماس کمکی

تمام سوئیچ های بار و قطع کننده های مدار می توانند مجهز به 2NO+2NC باشند که موقعیت سوئیچ را نشان می دهد. یک سیم پیچ سفر موازی (AC یا DC) را می توان بر روی سوئیچ ترانسفورماتور و قطع کننده مدار نصب کرد و مؤلفه کنترل ولتاژ کم در پشت پنل جلویی قرار دارد.

◆ نشانه ولتاژ

نشانگر ولتاژ خازنی نشان می دهد که آیا بوشینگ شارژ شده است یا خیر ، و از سوکت موجود در آن می توان برای مرحله هسته ای استفاده کرد.

◆ نشانگر گسل کوتاه و زمین

به منظور تسهیل موقعیت گسل ، ماژول سوئیچ کابل می تواند برای تشخیص گسل ساده مجهز به نشانگرهای گسل کوتاه و زمینی باشد.

◆ عمل الکتریکی

این یک طرح استاندارد برای مکانیسم عملکرد دستی واحد سوئیچ کابل و واحد ترانسفورماتور است. همچنین می توانید یک مکانیزم عملیاتی برقی را انتخاب کنید. سوئیچ های کابل ، قطع کننده مدار خلاء و سوئیچ های زمینی همگی توسط مکانیسم های واقع در پشت پنل جلویی کار می کنند. کلیه سوئیچ ها و قطع کننده های مدار را می توان با دسته عملیاتی (پیکربندی استاندارد) کار کرد ، یا می تواند به مکانیسم کار موتور (لوازم جانبی) مجهز شود. با این حال ، سوئیچ زمینی فقط می تواند به صورت دستی اداره شود و مکانیسمی با امکان بستن جریان گسل پیکربندی شده است.

◆ کابل کشی

بوش های استاندارد مطابق با DIN47636 نصب شده است. تمام بوش ها از سطح زمین یکسان هستند و توسط صفحه پوشش اتاق کابل محافظت می شوند. برخی از صفحات پوشش را می توان با سوئیچ زمینی به هم پیوست و صفحات مخصوص پوشش اتاق کابل مخصوص کابل نیز می تواند برای خطوط ورودی کابل نیز استفاده شود.

◆ نشانگر فشار

معمولاً مجهز به یک نشانگر فشار است که توسط فشار فشار تشکیل می شود. علاوه بر این ، تماس های الکتریکی می تواند ارائه شود تا نشان دهنده کاهش فشار باشد.

lock قفل کلید

قفل های کلیدی برای قطع کننده مدار ، سوئیچ های بار و سوئیچ های زمینی قابل نصب هستند. این می تواند مجهز به قفل قفل قفل نیمه ، که برای شکن های مدار ، سوئیچ های بار و سوئیچ های زمینی مناسب است ، مجهز شود.

◆ خاموش کننده

تمام واحدهای شبکه حلقه می توانند مجهز به دستگیرندگان قوس باشند. هنگامی که قوس در داخل رخ می دهد ، دستگیرندگان قوس به طور خودکار بر روی بوش ورودی از جمله ماژول های D ، DE و V بسته می شوند و تمام ماژول های کابل می توانند به یک بازرس قوس مجهز شوند. آنها باید با واحد سفارش دهند و نمی توانند آن را تغییر دهند. عملکرد خاموش کننده قوس را می توان با این روش نشان داد و مخاطبین الکتریکی در کابینت SF6 به ترمینال پشت پنل جلویی وصل می شوند.

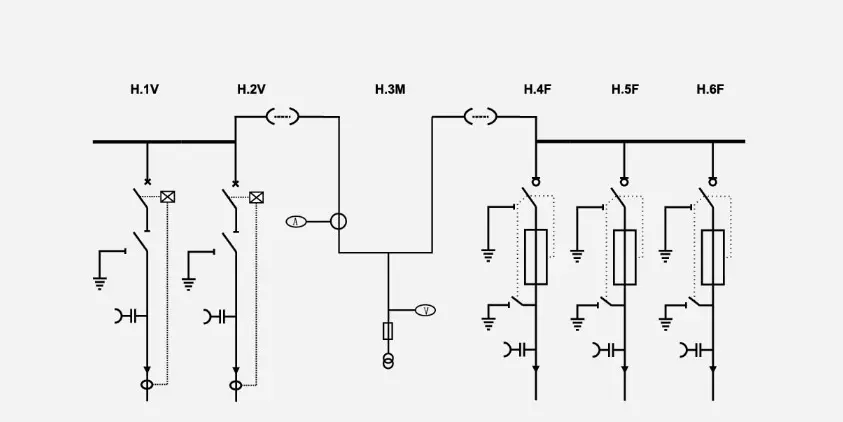

● توضیحات برنامه

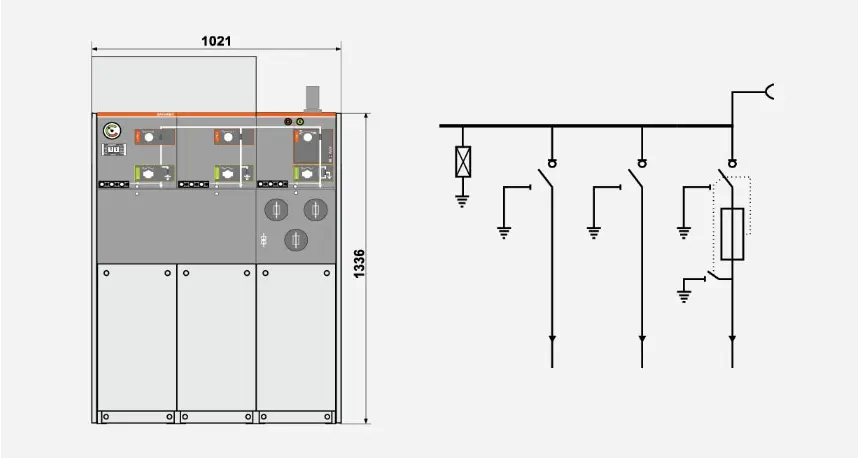

◆ طرح 1 SA+CCF+

رعد و برق را روی اتوبوس نصب کنید و آن را برای گسترش بگذارید.

توجه: تعداد واحدهای سوئیچ نباید کمتر از 3 باشد.

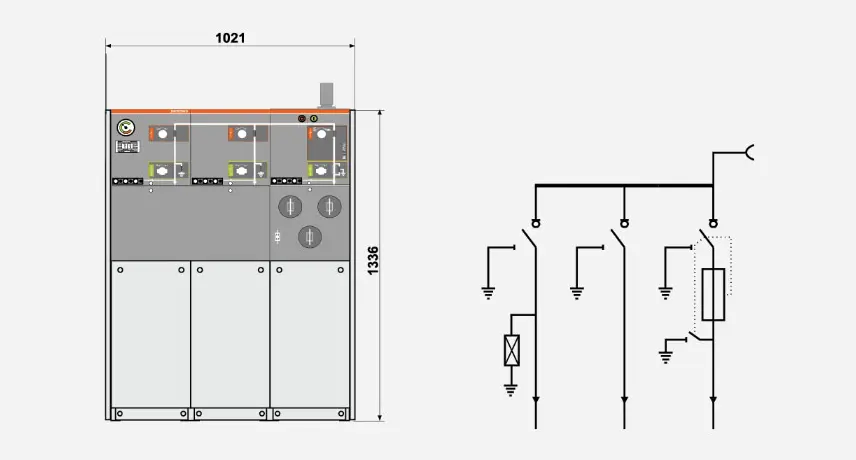

◆ طرح 2 CCF+

رعد و برق را در خط ورودی و گسترش ذخیره نصب کنید.

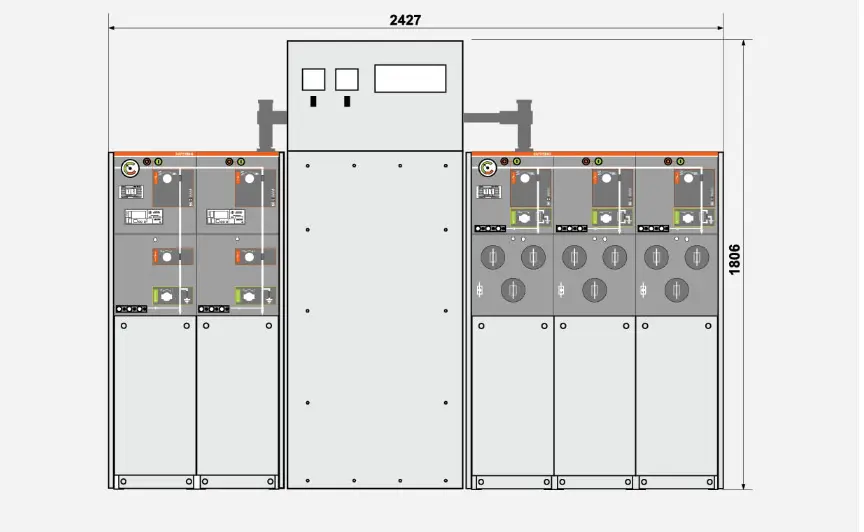

◆ طرح 3 W+M+FFF

محاسبه سمت فشار بالا
