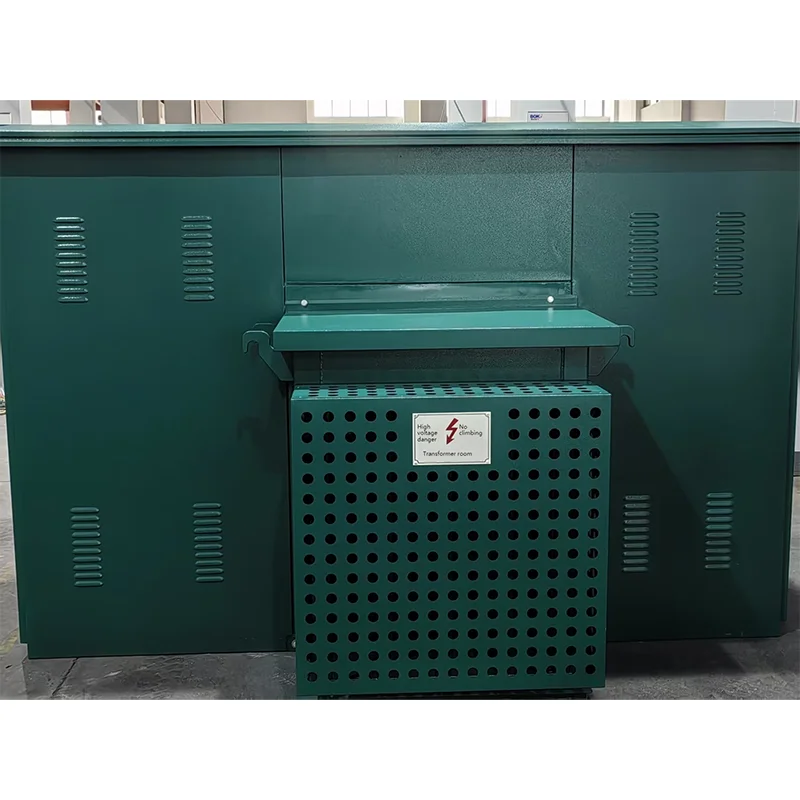

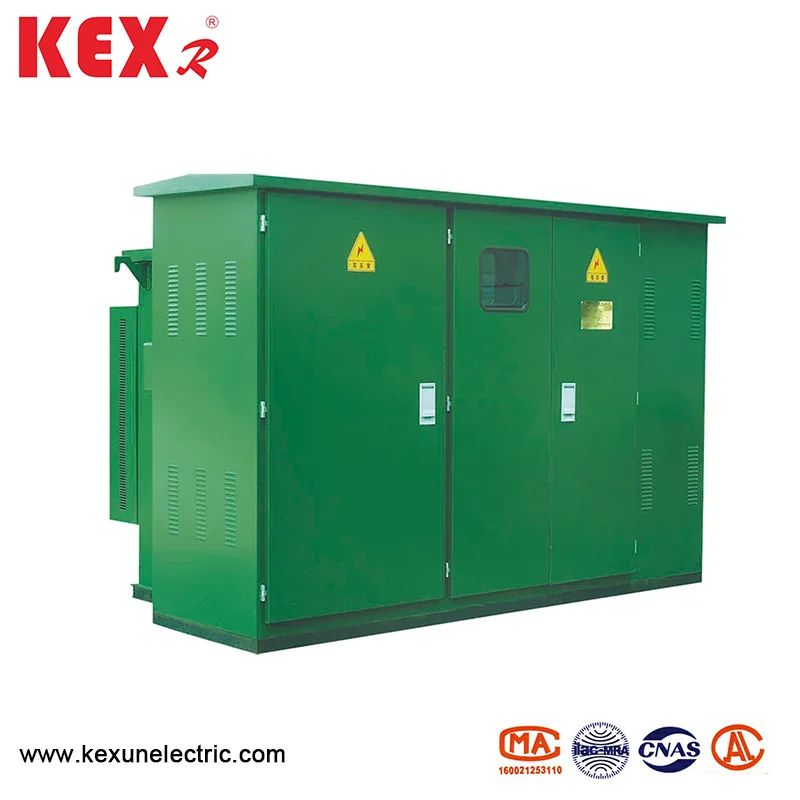

پست از قبل نصب شده از نوع جعبه آمریکایی

ویژگی های ساختار محصول

shound زیر ایستگاه جعبه آمریکایی از پیش نصب شده ZBW-12 دارای ساختار جمع و جور و حجم کمی است که فقط در حدود 1/3 ~ 1.5 از ترانسفورماتور داخلی اروپایی با همان ظرفیت است ، بنابراین فضای کف را تا حد زیادی کاهش می دهد.

◆ پست فرعی ساختار کاملاً مهر و موم شده و کاملاً عایق ، بدون فاصله عایق را اتخاذ می کند و به طور قابل اعتماد از امنیت شخصی محافظت می کند.

◆ سیم کشی ولتاژ بالا می تواند برای شبکه حلقه و ترمینال ، با حالت منبع تغذیه انعطاف پذیر و قابلیت اطمینان بالا استفاده شود.

◆ عملکرد عالی ترانسفورماتور: از دست دادن کم ، سر و صدای کم و افزایش درجه حرارت پایین. ظرفیت اضافه بار قوی ، مقاومت در برابر مدار کوتاه و مقاومت در برابر ضربه.

◆ انواع مورد نیاز تغذیه با ولتاژ کم را برآورده کنید ، که می توانند مطابق این طرح یا توسط خودتان طراحی شوند.

جدول پارامترهای فنی

● فیوز

قسمت ولتاژ بالا از زیر پاسگاه از پیش نصب شده از نوع جعبه آمریکایی با محافظت کامل از طریق سری از فیوز محافظت از پشتیبان و فیوز پلاگین ، که در اصل ، اقتصادی و قابل اعتماد ساده است ، با حفاظت کامل ارائه می شود. فیوز محافظت از پشتیبان یک فیوز با ولتاژ با ولتاژ بالا با ولتاژ با ظرفیت شکستن زیاد است. فقط هنگامی که ترانسفورماتور در داخل کشور شکست بخورد ، فیوز افزونه مجهز به یک فیوز حساس دوگانه است که می تواند محافظت مضاعف از جریان و دما را فراهم کند. پس از دمیدن فیوز دوتایی ، هسته فیوز را می توان به راحتی در سایت جایگزین کرد.

● توالی ساختار و عملکرد

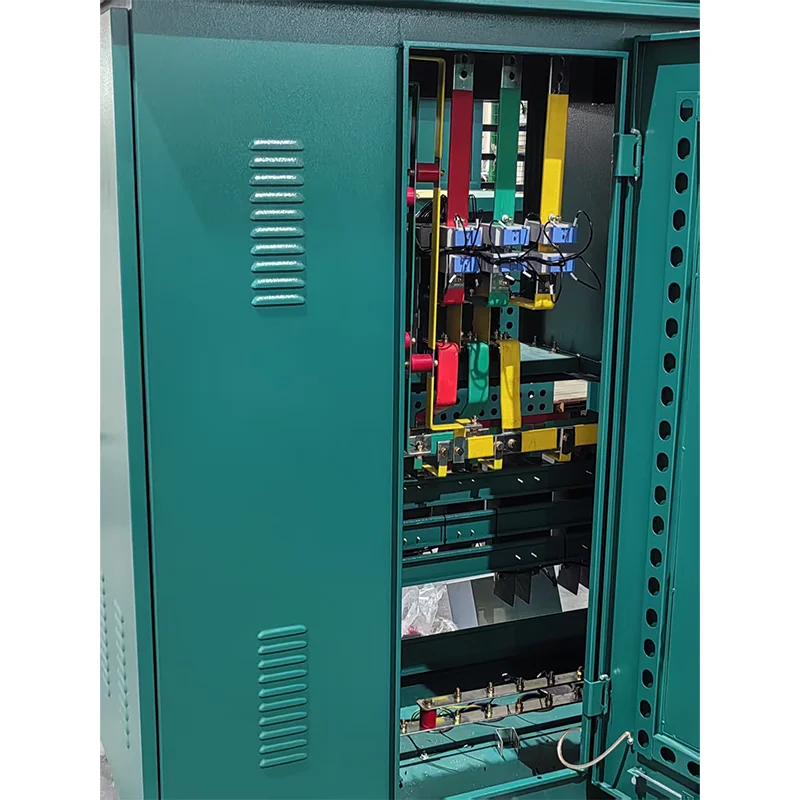

1. طرح بندی

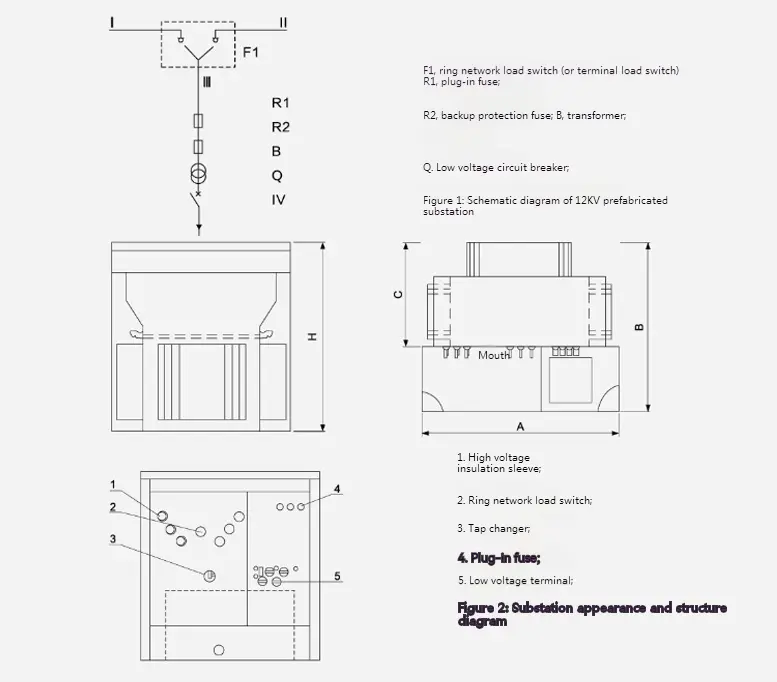

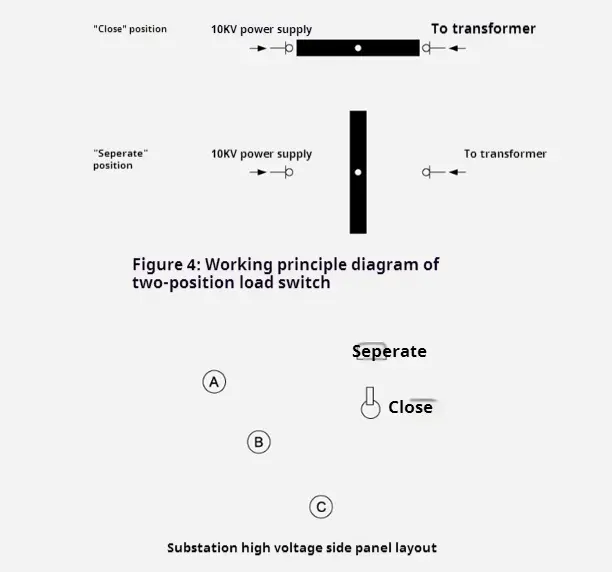

برای شکل و ساختار 10kV ZBW-12 از پیش نصب شده از نوع جعبه آمریکایی از پیش نصب شده ، شکل 2 و شکل 3 را ببینید. مخزن روغن به دو قسمت تقسیم می شود: قسمت فوقانی مخزن روغن ولتاژ بالا و قسمت پایین مخزن روغن ترانسفورماتور است. این دو قسمت فقط به صورت الکتریکی متصل هستند ، اما روغن مسدود شده است. نمودار شماتیک در شکل 1 نشان داده شده است ، که در آن خطوط "I" و "I" فیدرهای شبکه حلقه ای هستند ، شاخه های LL "شاخه های ترانسفورماتور هستند و" V "خروجی با ولتاژ کم است. از پست می توان در هر دو سیستم منبع تغذیه شبکه حلقه و سیستم ترمینال استفاده کرد و تبدیل بسیار مناسب است. فید خط و شاخه "Lⅲ" با سوئیچ بار شبکه حلقه تغییر یافته است. در همین زمان ، ترمینال ورودی از ولتاژ بالا ترانسفورماتور مجهز به فیوزهای محافظت از پشتیبان و فیوزهای پلاگین برای محافظت از گسل اتصال کوتاه و اضافه بار و محافظت از بیش از حد شاخه است. در همین زمان ، دستگاه های نمایشگر ولتاژ بالا و بازداشت کنندگان رعد و برق نیز می توانند نصب شوند. انتهای ولتاژ کم ترانسفورماتور پس از عبور از یک متر و یک قطع کننده مدار با ولتاژ کم خروجی است.

ابعاد و وزن

2. ترانسفورماتور

KEXR از پیش نصب شده از نوع صندوق پستی آمریکایی KEXR ، ترانسفورماتورهای سیل جدید سه فاز S9 و S11 را به تصویب می رساند ، مزایای از دست دادن بدون بار کم ، افزایش درجه حرارت پایین ، سر و صدای کم و ارتفاع کم را دارند. از دست دادن بدون بار و از دست دادن بار ترانسفورماتور پایین تر از ترانسفورماتور اصلی S9 است و در حال حاضر به سطح پیشرفته داخلی می رسد. ترانسفورماتور از ساختار کاملاً مهر و موم شده است ، که به طور مؤثر آلودگی هوا و تخریب عایق ناشی از رطوبت را جدا می کند. یک کوسن هوایی 40-90 میلی متر در بالای مخزن روغن باقی مانده است که می تواند نقش اتلاف گرما و خنک شدن را به همراه راه راه های پوسته مخزن روغن بازی کند و به طور موثری می تواند فشار داخلی را کاهش دهد.

ابعاد و وزن

3. فیوز محافظت از پشتیبان گیری

این به صورت سری با فیوز افزونه در شاخه ترانسفورماتور (به شکل 2 و R2 در شکل 2 مراجعه کنید) برای ایجاد یک فیوز محافظت کامل. این تنها هنگامی که یک گسل اتصال کوتاه در داخل پست وجود دارد ، می وزد ، بنابراین احتمال دمیدن بسیار کم است. در مخزن روغن فوقانی نصب شده است و در صورت بروزرسانی ، مخزن روغن باید باز شود.

4. فیوز پلاگین

◆ هسته ذوب آن دارای حساسیت دوگانه (دما و جریان) است ، یعنی هنگامی که طرف بار از بین می رود (اضافه بار یا دمای بیش از حد) ذوب می شود. فیوز پلاگین و فیوز محافظت از پشتیبان به صورت سری استفاده می شود ، که می تواند کل دامنه را از جریان کوچک (چندین بار در) تا جریان بزرگ (چندین ده کیلو آمپر) محافظت کند و حداکثر جریان شکستن 50KA است.

◆ تطبیق معقول فیوز پشتیبان و فیوز پلاگین به طور مستقیم بر عملکرد کل پستی تأثیر می گذارد. جدول زیر را برای بخشی از دستورالعمل های انتخاب فیوز در پست 10 کیلو ولت از نوع جعبه آمریکایی از نوع جعبه آمریکایی فقط برای مرجع مشاهده کنید. توجه: برای سایر انواع پستها مناسب نیست.

● ابعاد رئوس مطالب زیر مجموعه از نوع جعبه آمریکایی از پیش نصب شده
