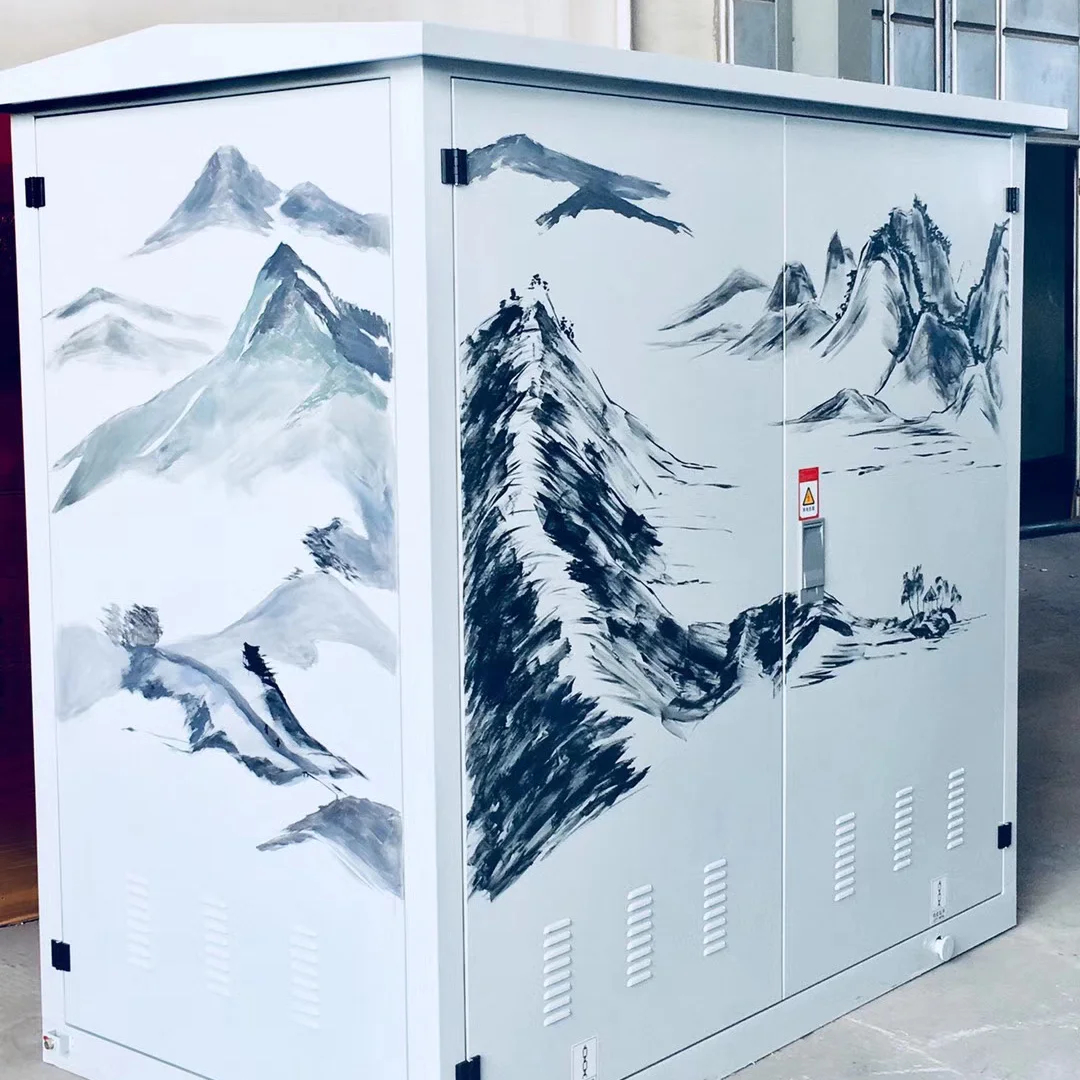

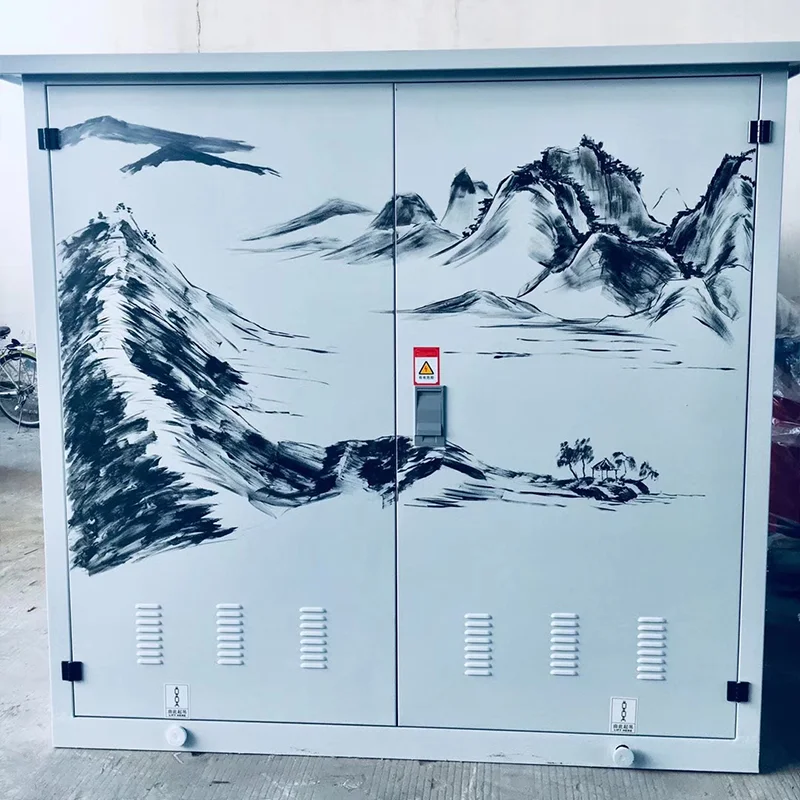

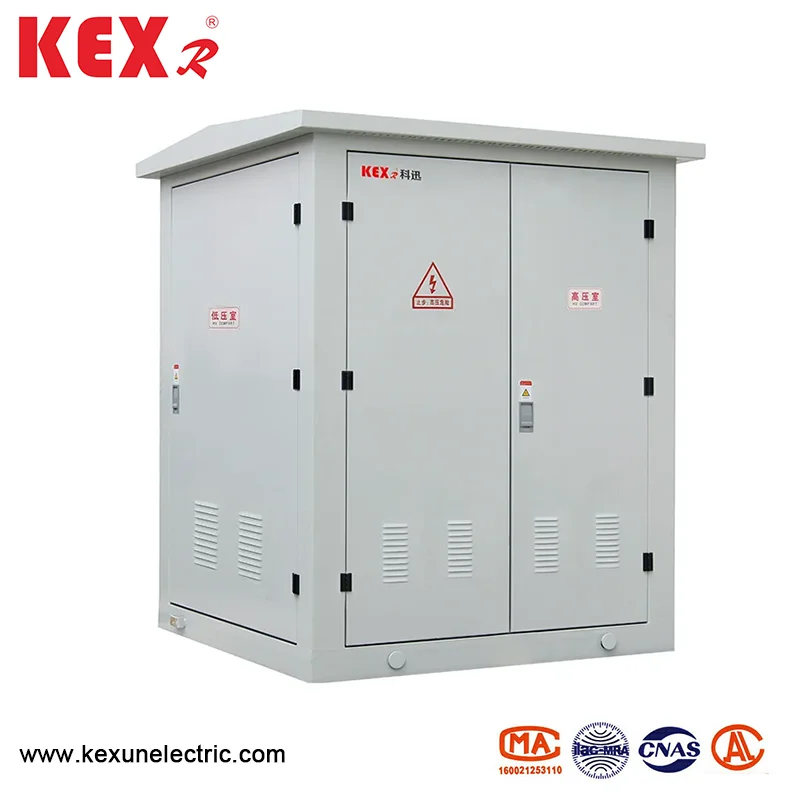

پست کوچک جعبه اروپایی مینیاتوریزه

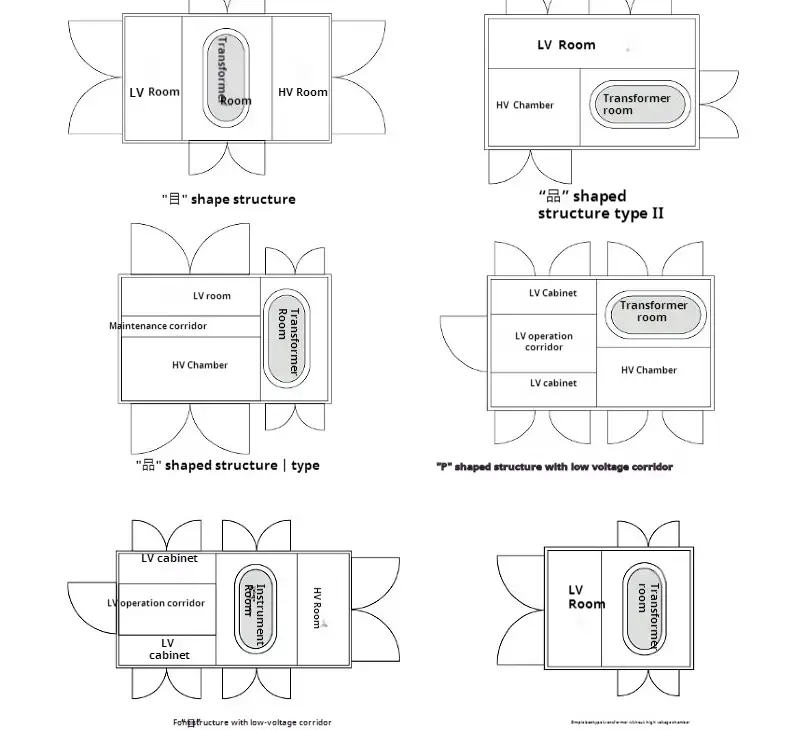

◆ ساختار کلی

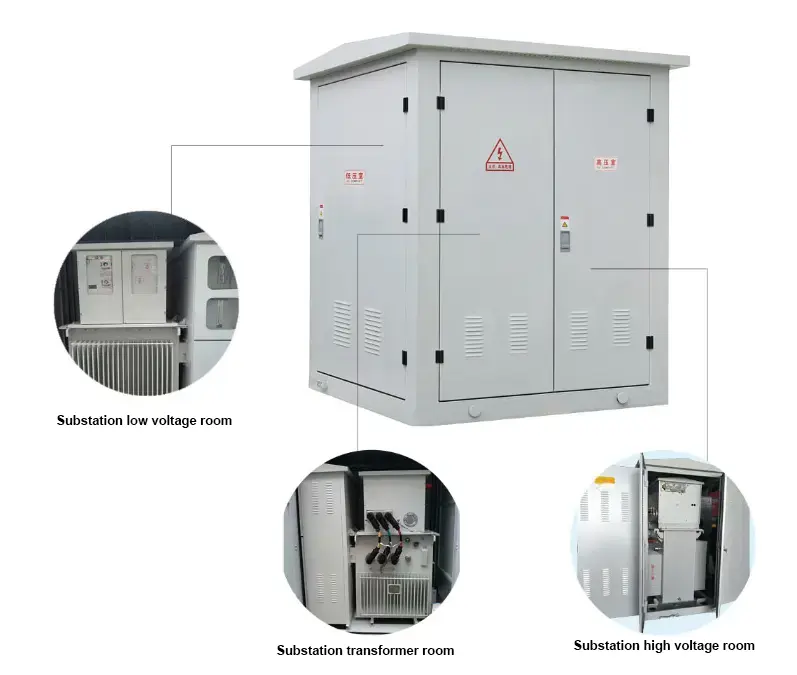

1. yb □ -12 زیر مجموعه جعبه های مینیاتور شده اروپایی به طور عمده به سه قسمت تقسیم می شوند: اتاق سوئیچ ولتاژ بالا ، اتاق ترانسفورماتور و اتاق سوئیچ ولتاژ کم ، که می تواند به طور جداگانه منتقل شود.

2. این محصول برای اطمینان از افزایش دما از محصول ، یک طراحی منحصر به فرد در برابر گرمای چرخه بزرگ را اتخاذ می کند و آب بندی جداگانه بین اتاق ها تبادل گرما بین اتاق ها نخواهد بود.

3. پوسته محصول از صفحه استیل ضدزنگ با کیفیت بالا ساخته شده است. تمام قسمت های ساختار صفحه فولادی تحت درمان ضد خوردگی ویژه قرار گرفته اند و ساختار صفحه استیل ضد زنگ دارای مقاومت در برابر خوردگی قوی و مقاومت مکانیکی خوبی است.

4- این محصول را می توان به طور مستقیم در داخل خانه و بدون پایه ساختمان اضافی نصب کرد ، که باعث صرفه جویی در هزینه و فضا می شود و نصب آن مناسب است.

uper محفظه ولتاژ بالا

سوئیچ سوئیچ پر از گاز SF6 که به طور مستقل توسط شرکت ما توسعه یافته است برای ولتاژ بالا به تصویب رسیده است ، و تمام سوئیچ ها و اتوبوس ها در یک جعبه استیل ضد زنگ بسته و بدون بدنه بار در معرض خارج قرار می گیرند. عملکرد ایمن و قابلیت اطمینان بالا ؛ طراحی کاملاً ماژولار ، همه ماژول ها می توانند با توجه به نیازهای مصرف برق ، حالت اتصال خروجی جانبی و انبساط بالا را تحقق بخشند و نیازهای طرح منبع تغذیه را تا حد حداکثر برآورده کنند.

up اتاق ولتاژ کم

خطوط ورودی و خروجی ولتاژ کم ولتاژ همگی از شکن های جدید قالب ساخته شده ساخته شده اند که از نظر اندازه کوچک هستند ، عاری از قوس و تعویض آسان هستند. کنترل کننده محافظت جامع هوشمند چند منظوره و دستگاه جبران توان یکپارچه جدید یکپارچه.

ure اتاق ترانسفورماتور

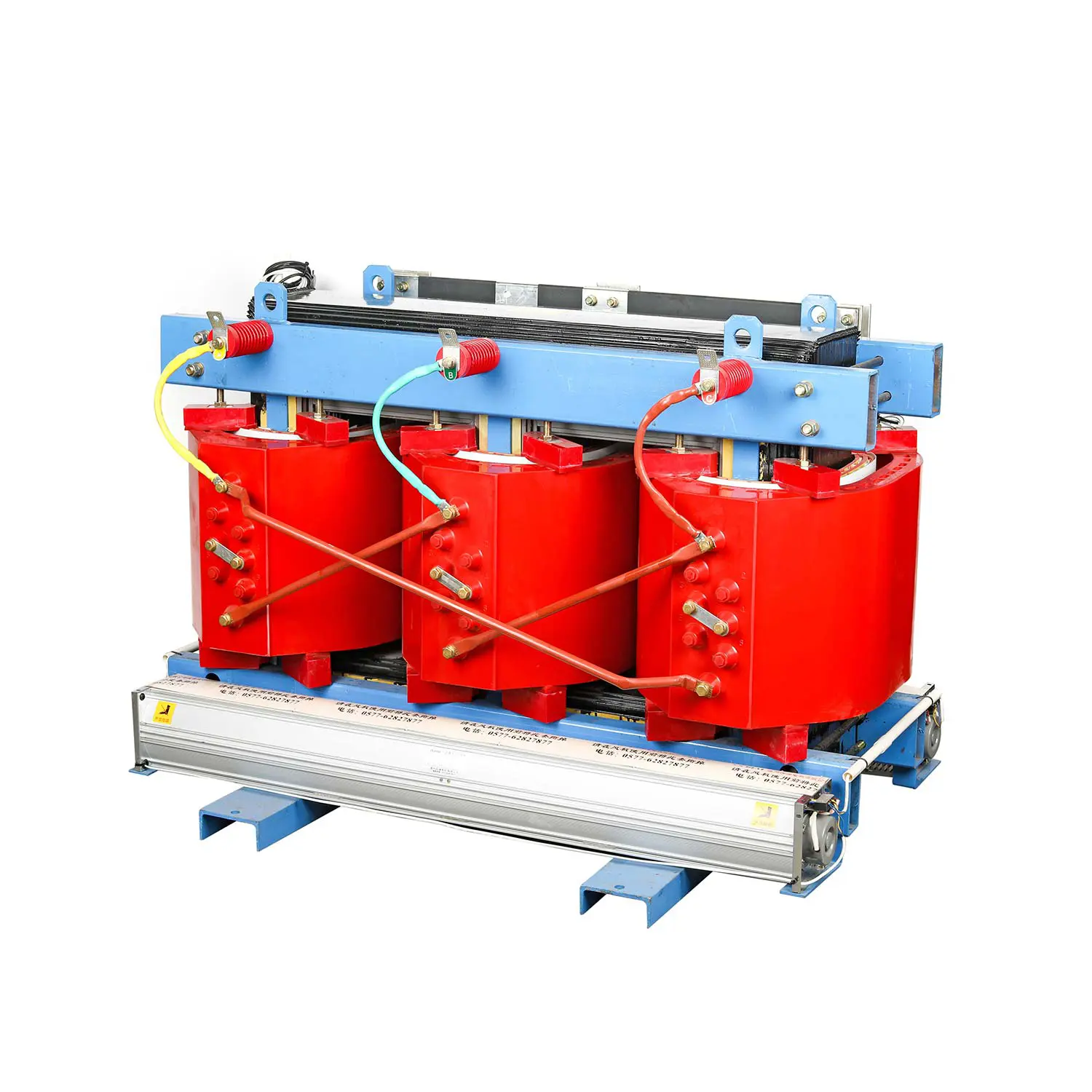

ترانسفورماتور با رزین اپوکسی کاملاً عایق بندی شده است ، و سطح عایق و مقاومت در برابر گرما F است ، و ترانسفورماتور هیچ ماده حامی احتراق ندارد و هیچ گونه گاز یا سایر محصولات واسطه ای را تولید نمی کند که در حین کار مناسب نباشد ، بنابراین دارای ویژگی های بازنشستگی خوب شعله ، محافظت از محیط زیست و صرفه جویی در مصرف انرژی است.

link پیوند داخلی

ترانسفورماتور ولتاژ و سوئیچ جامد چینی توسط لوازم جانبی کابل عایق بندی شده شرکت ، که کاملاً عایق و ایمن و قابل اعتماد هستند ، متصل می شوند

● عملکرد و خصوصیات

محفظه ولتاژ بالا از زیر ایستگاه جعبه مینیاتوریزه اروپایی از سوئیچ بار ولتاژ بالا ، فیوز ولتاژ بالا و رعد و برق تشکیل شده است که می تواند انتقال نیرو را متوقف کرده و همزمان با اضافه بار و محافظت از مدار کوتاه داشته باشد. محفظه ولتاژ کم از سوئیچ هوای ولتاژ کم ، ترانسفورماتور فعلی ، آمپر و ولت متر تشکیل شده است. پست مینیاتوریزه بوکس اروپایی ، فناوری پردازش پیشرو را اتخاذ می کند و مقاومت در برابر خوردگی و مقاومت در برابر سایش دارد. مزایای آن ترکیبی انعطاف پذیر ، حمل و نقل مناسب ، نصب و ساخت و ساز ، کم هزینه ، بدون آلودگی و عملکرد ایمن و قابل اعتماد است. در عین حال ، پست کوچک جعبه ای اروپایی دستگاهی با درجه بالایی از اتوماسیون است و به صورت هوشمند طراحی شده است که می تواند به طور کامل از تمام قسمت ها محافظت کند و نیازهای بدون مراقبت را برآورده کند. به طور کلی ، پست کوچک صندوق های اروپایی مینیاتور شده نوع ترانسفورماتور جعبه است که باعث صرفه جویی در سرمایه گذاری می شود و سریعترین اثر را می گیرد.

محفظه ولتاژ بالا

محفظه ولتاژ بالا به طور کلی توسط ترکیبی از سوئیچ بار و فیوز محافظت می شود. پس از دمیدن یک مرحله از فیوز ، سفرهای پیوند سه فاز. سوئیچ های بار در نوع هوای فشرده ، نوع خلاء ، نوع هگزا فلوئورید گوگرد و غیره در دسترس هستند که می توانند مکانیسم عامل را توزیع کرده و به روزرسانی خودکار را تحقق بخشند. فیوز یک فیوز با محدودیت جریان با ولتاژ بالا با یک مهاجم است که دارای عمل قابل اعتماد و ظرفیت شکستن بزرگ است. برای پارامترهای اصلی فنی به جدول زیر مراجعه کنید. برای ترانسفورماتورهای بالاتر از 800KVA ، شکن های خلاء مانند ZN12 ، ZN28 و VS1 را می توان برای محافظت انتخاب کرد.

محفظه ولتاژ کم

قسمت اصلی سوئیچ محفظه با ولتاژ کم ، قطع کننده مدار جهانی یا هوشمند را اتخاذ می کند ، که می تواند به طور انتخابی از مدار محافظت کند. سوئیچ خروجی نوع جدیدی از سوئیچ پوسته پلاستیکی را که از نظر اندازه کوچک و در قوس کوتاه است ، حداکثر 30 مدار اتخاذ می کند. حالت های سوئیچینگ کنتاکتور و بدون تماس برای انتخاب کاربران وجود دارد.

transformer

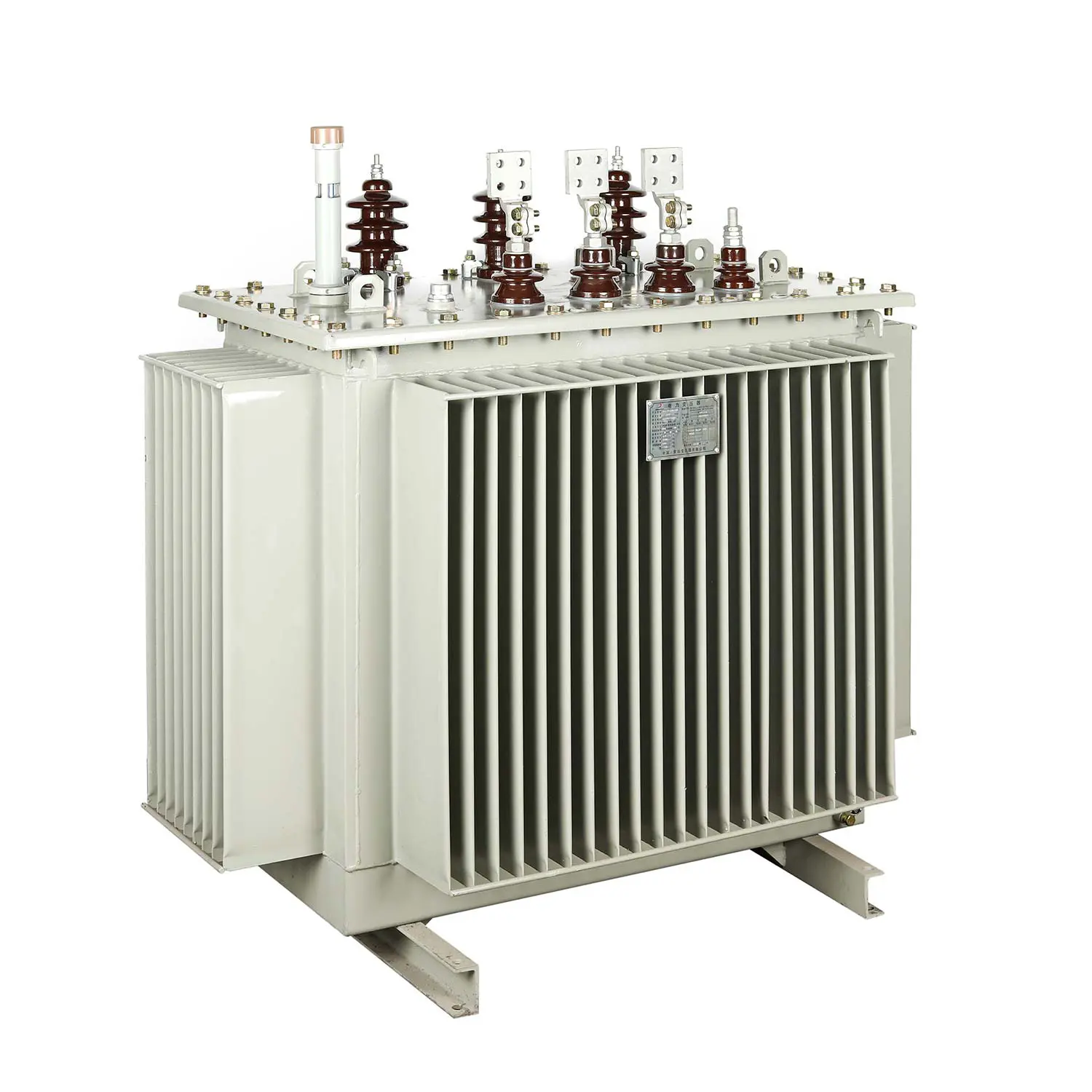

yb □ -12 زیر ایستگاه جعبه نوع مینیاتوریزه اروپایی نوع ترانسفورماتورهای سری کم با ضرر ، نفتی ، کاملاً مهر و موم شده سری S10 و S11 را انتخاب کنید ، یا ترانسفورماتورهای نوع خشک شده با محیط زیست را عایق بندی کنید و یا از آن استفاده کنید و قسمت پایین مجهز به یک تاول برای تسهیل ورود و خروج از ترانسفورماتور است.

● جداول پارامتر عملکرد

◆ پارامترهای فنی سوئیچ بار

◆ پارامترهای فنی فیوز ولتاژ بالا

parameters پارامترهای فنی قطع کننده مدار ولتاژ کم

● شرایط محیطی استفاده

◆ ارتفاع: زیر مجموعه صندوق های کوچک اروپایی باید در 4000 متر استفاده شود

◆ دما: 40 ~ -25 ℃

◆ رطوبت نسبی: میانگین روزانه بیش از 95 ٪ نیست و میانگین ماهانه بیش از 90 ٪ نیست.

◆ محل نصب: بدون آتش سوزی ، خطر انفجار ، گرد و غبار رسانا ، گاز خورنده شیمیایی و لرزش خشونت آمیز. اگر از شرایط فوق فراتر رود ، کاربران می توانند با شرکت ما مشورت کنند.

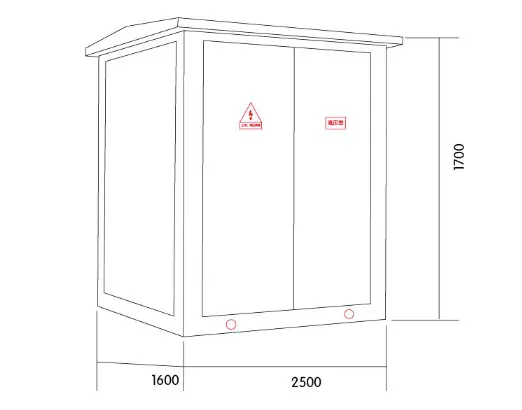

● نمودار ابعاد طرح

● چرا KEXR را انتخاب می کنید؟

◆ مزایای محصول: زیر مجموعه جعبه های کوچک اروپایی ما دارای حق ثبت اختراع زیادی است و گواهینامه های مختلفی را تصویب کرده است (ISO9001،3C و غیره.) ， کیفیت محصول عالی پایه و اساس جایگاه ما است.

◆ مزایای قیمت ： از نظر مشتری ، KEXR معتقد است که سودهای کوچک اما گردش سریع می تواند باعث شود شرکت ها برای مدت زمان طولانی زنده بمانند. از این رو ، قیمت محصول KEXR پایین تر از میانگین صنعت است و ما لیست قیمت گام به گام را اتخاذ می کنیم و خریدهای بیشتر تخفیف بیشتری می بخشد.

an مزایای تضمین کیفیت: ما برای اکثر محصولات KEXR ضمانت 12-24 ماه را ارائه می دهیم ، که بیش از بیشتر همسالان ما است.

◆ طرح سفارشی سازی منحصر به فرد: با توجه به نیازهای فردی مشتریان ، می توانیم محصولات سفارشی را برای برآورده کردن سناریوهای مختلف استفاده تولید کنیم.
