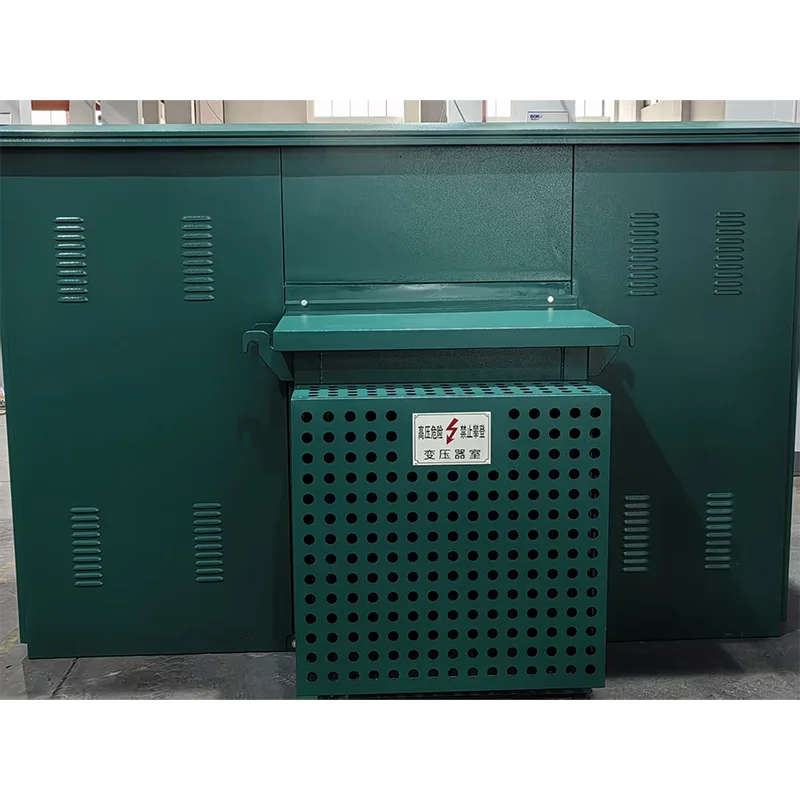

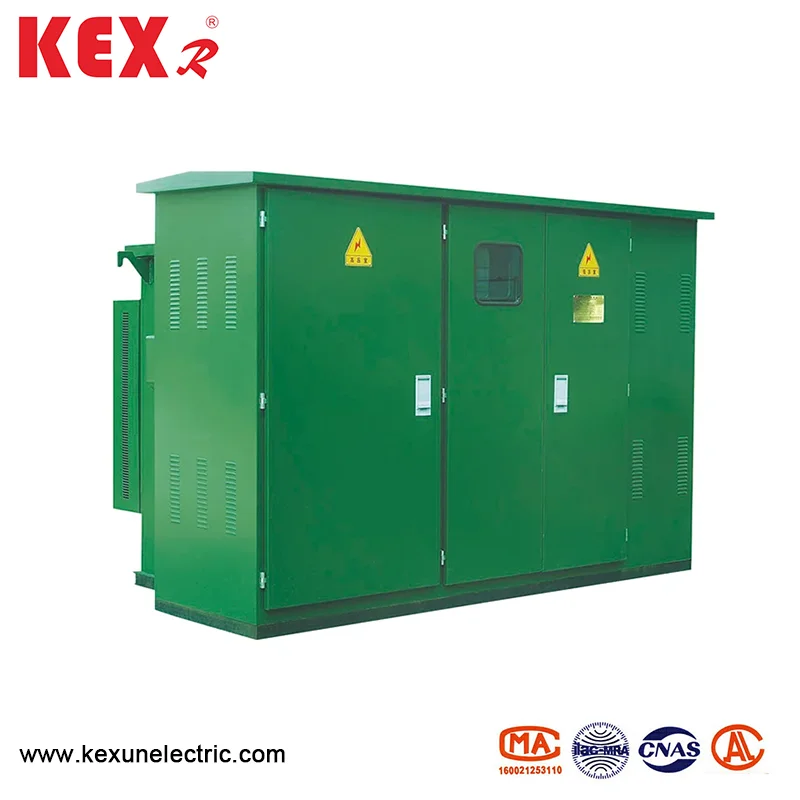

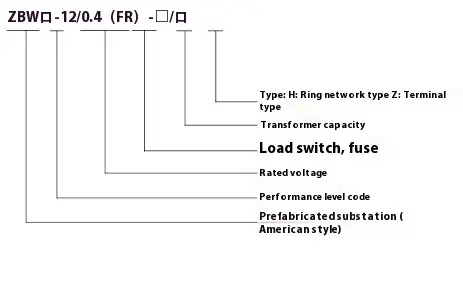

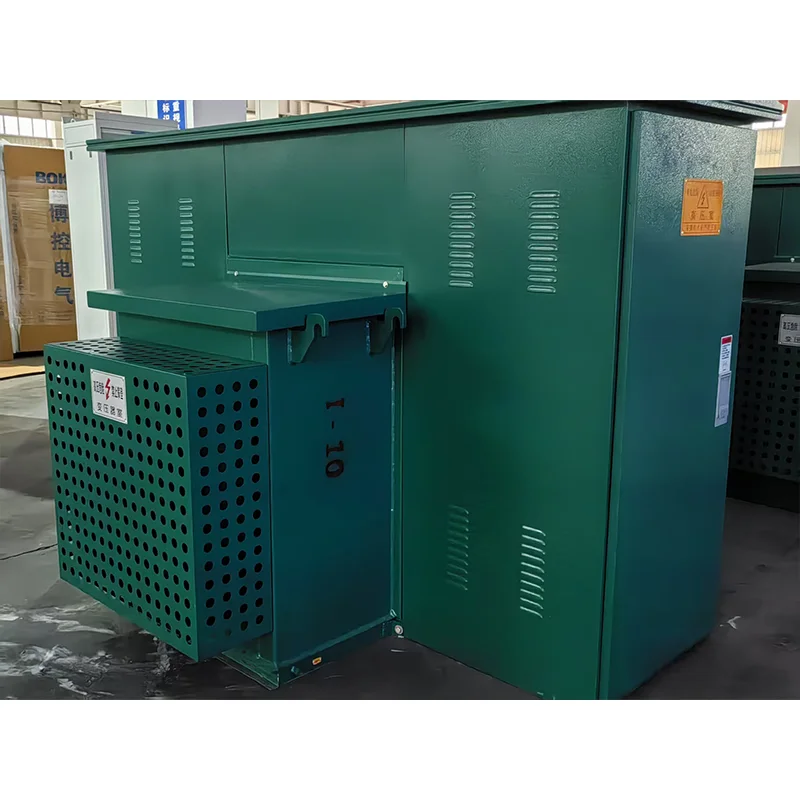

کابینت نوع جعبه آمریکایی از پیش نصب شده

● مزایای محصول

1. کابینت نوع جعبه آمریکایی از پیش نصب شده دارای ساختار جمع و جور و استاندارد ، فضای کف کوچک ، بسیار کمتر از نوع اروپایی با همان ظرفیت است.

2. ساختار مهر و موم شده ، عایق ، ایمنی قوی.

3. کابینت از پیش نصب شده آمریکا از نوع کابینت ترانسفورماتورهایی با از دست دادن کم ، سر و صدای کم ، افزایش درجه حرارت پایین ، ظرفیت اضافه بار شدید ، مقاومت در برابر مدار کوتاه و مقاومت در برابر ضربه قوی ، عملکرد بالایی از محصول را تضمین می کند.

4. راه حل های مختلفی را برای تأمین نیازهای سفارشی مشتریان و مقابله با سناریوهای مختلف استفاده بپذیرید.

● ساختار کابینت

◆ طرح کلی

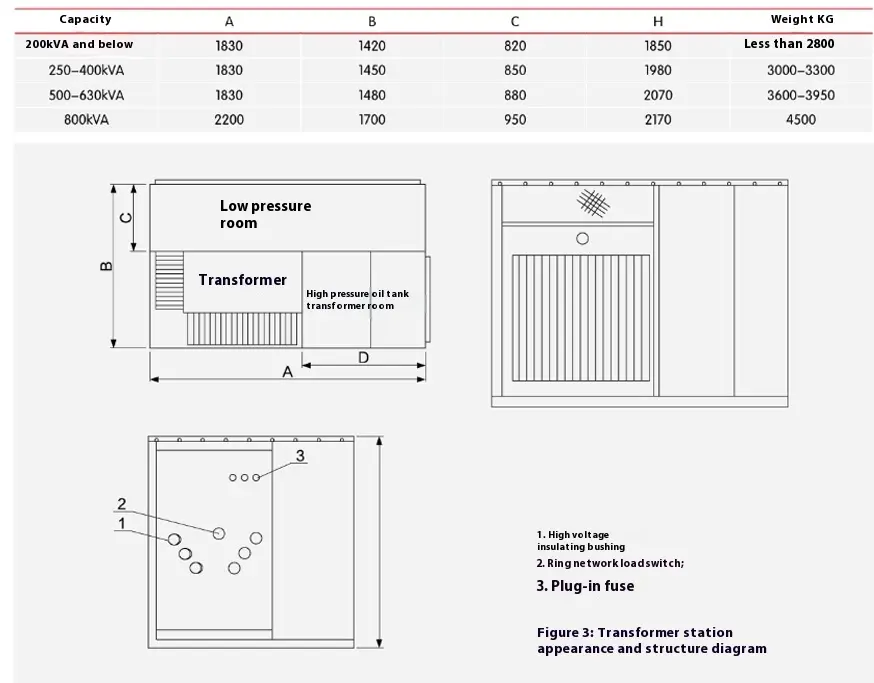

ظاهر و ساختار کابینت نوع جعبه آمریکایی از پیش نصب شده 10 کیلو ولت در شکل 2 و 3 نشان داده شده است. مخزن روغن به دو قسمت تقسیم می شود ، قسمت فوقانی مخزن روغن با فشار بالا است و قسمت پایین مخزن روغن ترانسفورماتور است. این دو قسمت فقط به صورت الکتریکی وصل شده و روغن مسدود شده است. نمودار شماتیک در شکل 1 نشان داده شده است ، که در آن خطوط "I" و "I" فیدرهای شبکه حلقه ای هستند ، شاخه های LL "شاخه های ترانسفورماتور هستند و" V "خروجی با ولتاژ کم است. کابینت را می توان در هر دو سیستم منبع تغذیه شبکه حلقه و سیستم ترمینال مورد استفاده قرار داد و تبدیل بسیار راحت است. فید خط و شاخه "Lⅲ" با سوئیچ بار شبکه حلقه تغییر یافته است. در عین حال ، ترمینال ورودی از ولتاژ بالا ترانسفورماتور مجهز به فیوزهای محافظت از پشتیبان و فیوزهای پلاگین برای محافظت از گسل اتصال کوتاه و اضافه بار و بیش از حفاظت از دمای شاخه است. در همین زمان ، دستگاه های نمایشگر ولتاژ بالا و بازداشت کنندگان رعد و برق نیز می توانند نصب شوند. انتهای ولتاژ کم ترانسفورماتور پس از عبور از یک متر و یک قطع کننده مدار با ولتاژ کم خروجی است.

◆ ترانسفورماتور

کابینت نوع جعبه آمریکایی از پیش نصب شده ، ترانسفورماتور سه فاز S11 را با از دست دادن کم ، افزایش دمای پایین و سر و صدای کم اتخاذ می کند. ساختار کاملاً مهر و موم شده به طور موثری آلودگی هوا و تخریب عایق ناشی از رطوبت را جدا می کند. ورق راه راه پوسته مخزن روغن عملکردی از اتلاف گرما و خنک کننده دارد و به طور موثری فشار داخلی را کاهش می دهد.

switch سوئیچ بار ترمینال دو ایستگاه

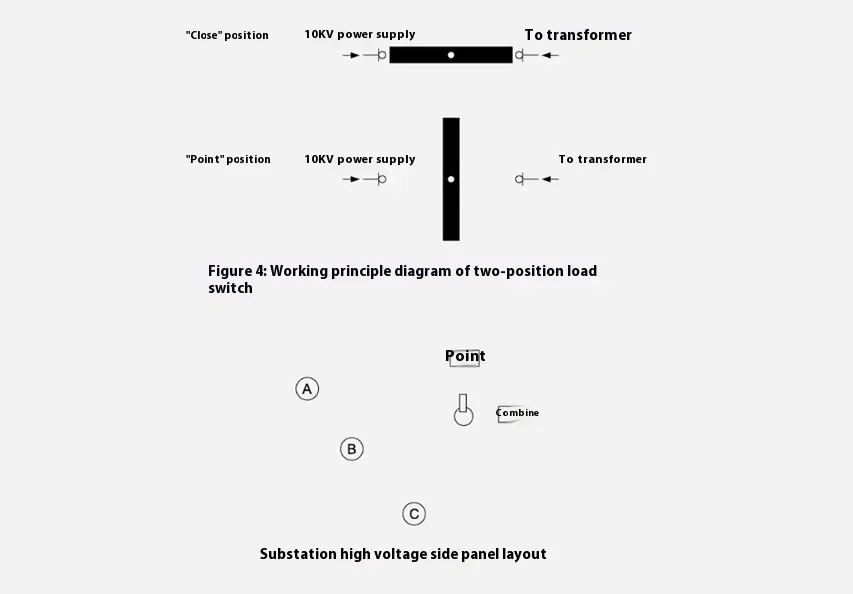

نمودار ساختاری آن در شکل 4 نشان داده شده است ، که در آن "I" به ترمینال ورودی ولتاژ بالا وصل شده است. در حین کار ، کاربر دسته عملیاتی ویژه را در شافت چرخان سوئیچ بار قرار می دهد و 90 درجه در جهت عقربه های ساعت می چرخد ​​و سوئیچ بار به موقعیت "خاموش" تبدیل می شود. سوئیچ بار ترمینال فقط شاخه ترانسفورماتور را در حالت منبع تغذیه ترمینال قطع می کند یا هنگام تعویض هسته فیوز پلاگین کار می کند ، بنابراین سوئیچ بار منفی ترمینال فقط دارای دو موقعیت خاموش و روشن است و نیروی عملیاتی نیز به دلیل اندازه کوچک آن کوچک است. به منظور کاهش آلودگی روغن در مخزن روغن ، پیشنهاد می شود که کاربر قبل از کار با سوئیچ بار ، سوئیچ ولتاژ کم را خاموش کند تا بار جانبی فشار را کاهش دهد.

◆ فیوز محافظت

فیوز حفاظت از کابینت نوع جعبه آمریکایی از پیش نصب شده به صورت سری با فیوز افزونه در شاخه ترانسفورماتور (به R1 و R2 در شکل 2 مراجعه کنید) برای تشکیل یک فیوز محافظت کامل. این تنها هنگامی که یک گسل اتصال کوتاه در داخل کابینت وجود داشته باشد ، منفجر می شود ، بنابراین احتمال دمیدن بسیار کم است. در مخزن روغن فوقانی نصب شده است و در صورت بروزرسانی ، مخزن روغن باید باز شود.

◆ فیوز نوع را وارد کنید

هسته ذوب آن دارای حساسیت دوگانه (دما و جریان) است ، یعنی در صورت عدم موفقیت طرف بار (اضافه بار یا دمای بیش از حد) ذوب می شود. فیوز پلاگین و فیوز محافظت از پشتیبان به صورت سری استفاده می شود ، که می تواند کل دامنه را از جریان کوچک (چندین بار در) تا جریان بزرگ (چندین ده کیلو آمپر) محافظت کند و حداکثر جریان شکستن 50KA است.

توجه داشته باشید

1. کلیه ذکر شده در جدول ، رتبه بندی فیوزها است. فیوز حفاظت از پشتیبان فقط هنگامی دمیده می شود که یک گسل کوتاه در داخل کابینت نوع جعبه آمریکایی از پیش نصب شده وجود داشته باشد.

2. ترانسفورماتور انتخاب شده فقط برای حالت اتصال Dyn11 مناسب است.

3. هنگام انتخاب فیوز درج شده ، باید در نظر گرفت که 3-4 برابر جریان کامل ظرفیت ترانسفورماتور باید در 300s ذوب شود و در همان زمان ، باید راضی شود که 12 برابر جریان ظرفیت کامل ترانسفورماتور هنگام استفاده از 0.1s نباید ذوب شود.

4- طبق استانداردهای IEC ، فیوز می تواند در محدوده سیاسی -25 ℃ ~+40 ℃ کار کند. هنگامی که دمای روغن بالاتر از +40 ℃ باشد ، برای افزایش هر 1 ℃ باید جریان درجه بندی فیوز 1 ٪ کاهش یابد.

◆ نوع آرنج و سر کابل نوع "T"

خطوط ورودی و خروجی با ولتاژ بالا 12 کیلو ولت از قبل نصب شده از کابین آمریکایی کابین اتخاذ شده کابل ورودی و خروجی را اتخاذ می کند ، و منبع تغذیه ولتاژ بالا توسط آستین های عایق اپوکسی ریخته شده از مخزن روغن خارج می شود. به منظور تسهیل تست کارخانه و تست پذیرش کاربر ، خود آستین های عایق توانایی مقاومت در برابر فرکانس قدرت 10kV را در برابر ولتاژ و ضربات رعد و برق در برابر ولتاژ مقاومت می کنند. قبل از نصب سر کابل ، لازم است بدانید که آیا کاربر به دستگیرندگان رعد و برق نیاز دارد یا خیر. در صورت لزوم ، یک مجموعه از آستین های عایق در خطوط ورودی و خروجی حلقه نوع دو گذر را اتخاذ می کند ، و مجموعه دیگر نوع تک پاسی را نیز اتخاذ می کند.

یک سر کابل آرنج یا T شکل را انتخاب کنید که با بخش کابل مطابقت داشته باشد ، سطوح داخلی و بیرونی آن و سطح آستین عایق را با اتانول بی آب تمیز کنید ، کمی گریس سیلیکون خلاء 7501 را روی سطح آستین بمالید و مطابق با مشخصات ویژه نصب محل کار کابل نصب کنید. در انتهای دیگر آستین دو عایق ، یک بازداشت اکسید روی کاملاً بسته شده به همان روش نصب کنید. دستورالعمل های نصب سر کابل را مشاهده کنید.

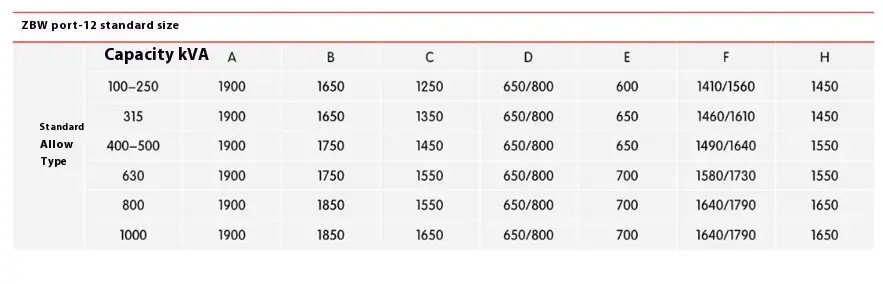

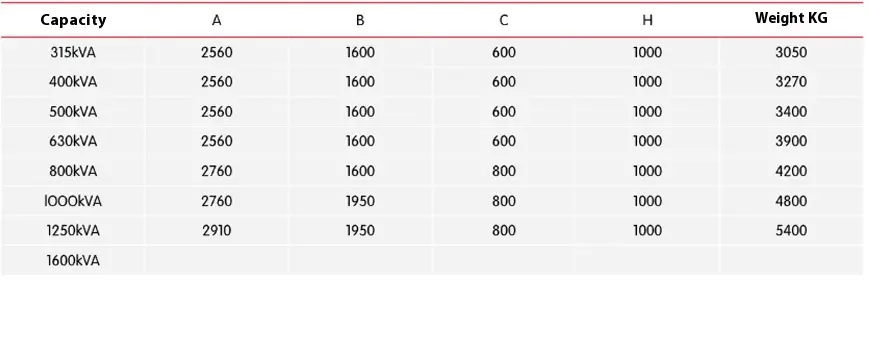

● ابعاد کابینت نوع جعبه آمریکایی از پیش نصب شده
