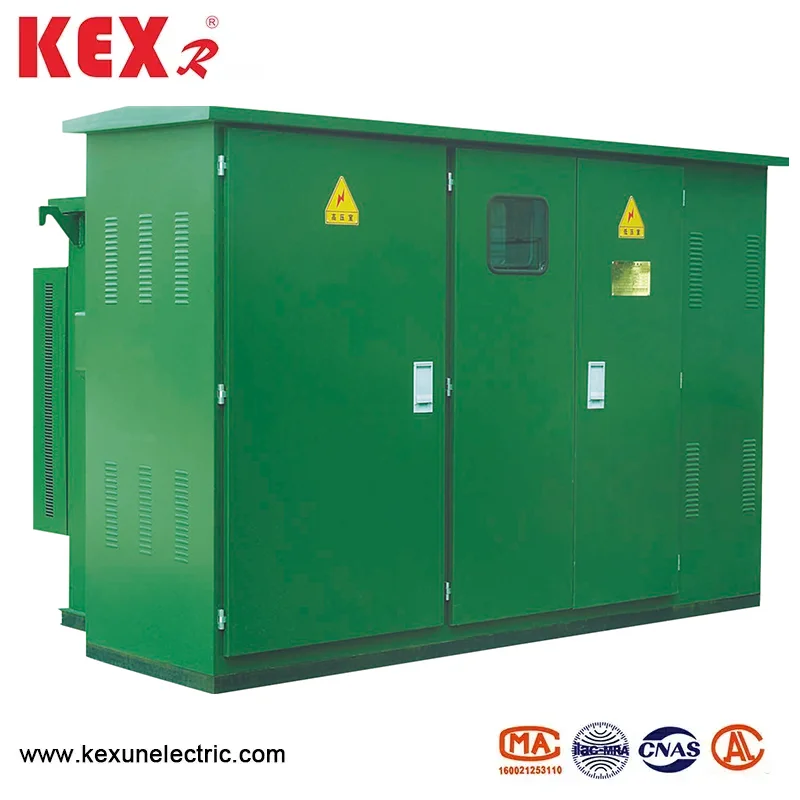

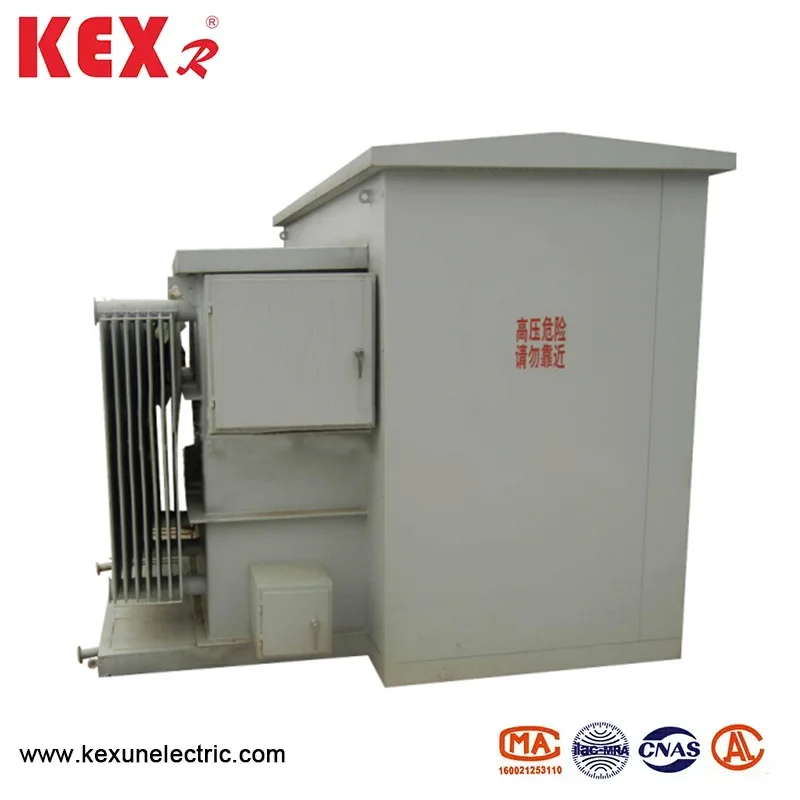

ترانسفورماتور پد نوع آمریکایی
ترانسفورماتور نصب شده با پد نوع آمریکایی تولید شده توسط تولید چین Kexun یک ترانسفورماتور توزیع کوچک یکپارچه و مدولار است که دارای ویژگی های ساختار جمع و جور ، نصب مناسب و محافظت خوب است و به طور گسترده در شبکه های توزیع شهری ، محله های مسکونی ، مناطق تجاری و مصرف انرژی صنعتی مورد استفاده قرار می گیرد.
مدل: ZBW-12
برند ： kexr
مدل: ZBW-12
برند ： kexr
ترانسفورماتور مجهز به تایپاد آمریکایی ویژگی های اصلی زیر را دارد.
◆ طراحی جمع و جور
اندازه کوچک ، فضای کف کمتر ، مناسب برای مکان هایی با فضای محدود.
ساختار ترانسفورماتور از نوع جعبه آمریکایی اتخاذ شده است که معمولاً بر روی یک پد بتونی نصب می شود.
structure ساختار از قبل مونتاژ شده

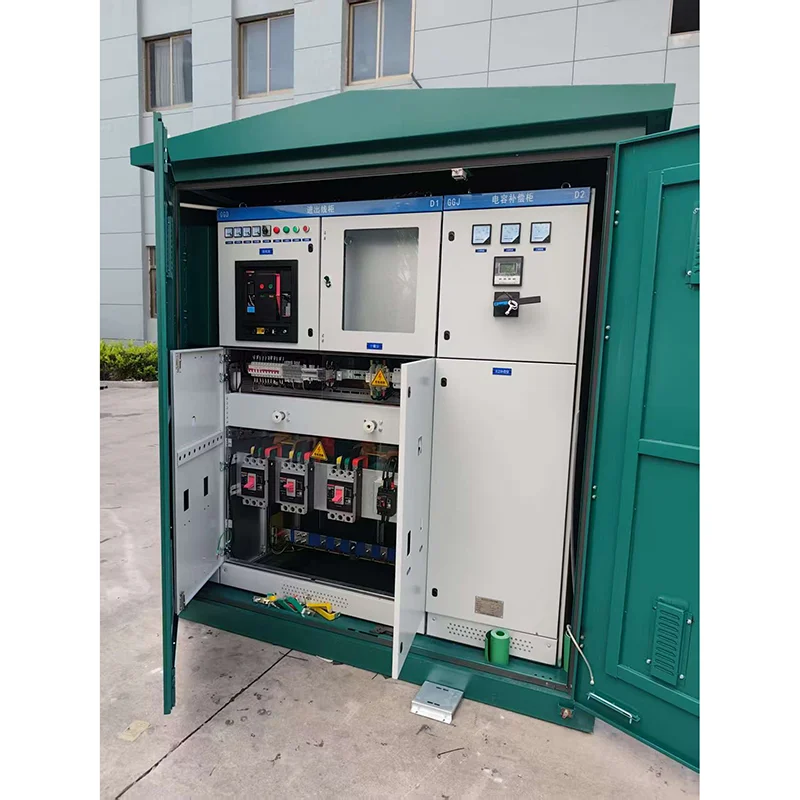

قبل از ترک کارخانه ، ادغام سوئیچ های ولتاژ بالا و پایین ، ترانسفورماتورها و دستگاه های حفاظت را تکمیل کنید تا بار کار نصب در محل را کاهش دهید.
ساختار کاملاً آب بندی شده ، ضد رطوبت ، ضد گرد و غبار و ضد خوردگی را اتخاذ کنید.
◆ ایمن و قابل اعتماد
طرح عایق کامل را اتخاذ کنید تا خطر شوک الکتریکی کاهش یابد.
این توابع دارای اضافه بار ، مدار کوتاه و محافظت از دما است و به طور پایدار اجرا می شود.
maintenance نگهداری آسان
سر کابل پلاگین آمریکایی (سر کابل آرنج) اتخاذ شده است که برای نصب و تعویض سریع مناسب است. طراحی درب دسترسی برای عملکرد و نگهداری مناسب و مناسب است.
◆ سازگاری قوی
ترانسفورماتور نصب شده با پد نوع آمریکایی برای محیط در فضای باز مناسب است ، سطح حفاظت معمولاً به IP67 می رسد.
طراحی قابل تنظیم می تواند سطح ولتاژ مختلفی (مانند 10kV/0.4kV) و نیازهای ظرفیت (مانند 50kva ~ 1600kva) را برآورده کند.
sevide سناریوهای کاربردی متداول ترانسفورماتور نصب شده با پد نوع آمریکایی
شبکه توزیع شهری: برای تحول در توزیع نیرو در خیابان ها و جوامع مناسب است و منطقه اشغالی را کاهش می دهد.
منطقه مسکونی: طراحی آرام ، مناسب برای منبع تغذیه در مناطق مسکونی.
- مرکز تجاری: زیبا و جمع و جور ، بدون اینکه بر ظاهر شهر تأثیر بگذارد.
- پارک صنعتی: اقتباس با محیط سخت با قابلیت اطمینان بالا.
- مصرف انرژی معاصر: مانند سایت های ساختمانی ، نمایشگاه ها و غیره ، که برای استقرار سریع مناسب است.
parameters پارامترهای فنی ترانسفورماتور مورد استفاده توسط ترانسفورماتور نصب شده با پد نوع آمریکایی
|
شماره سریال |
قسمت |
واحد |
پارامترهای فنی |
|
1 |
ولتاژ دارای امتیاز |
kv |
10/0.4 |
|
2 |
حداکثر ولتاژ عملیاتی |
kv |
12 |
|
3 |
فرکانس دارای امتیاز |
هرتز |
50 |
|
4 |
ظرفیت |
kva |
150-1600 |
|
5 |
فرکانس قدرت 1 دقیقه در برابر ولتاژ مقاومت می کند |
kv |
35 |
|
6 |
ولتاژ تکانه رعد و برق |
kv |
75 |
|
7 |
روش خنک کننده |
|
انان |
|
8 |
جریان فیوز پشتیبان ولتاژ بالا |
در |
50 |
|
9 |
جریان فیوز پلاگین |
در |
2.5 |
|
10 |
دمای محیط |
℃ |
-35 ~ 40 |
|
11 |
افزایش دمای سیم پیچ مجاز |
℃ |
65 |
|
12 |
تنظیم ولتاژ بدون بار |
|
5 ٪ or یا 2*2.5 ٪ |
|
13 |
سطح سر و صدا |
DB |
50 |
|
14 |
درجه IP |
|
IP43 |
◆ مقایسه از دست دادن انواع مختلف ترانسفورماتورها
|
ظرفیت (KVA) |
ولتاژ 9 (kV) |
گروه اتصال |
٪ بدون بار ٪ |
بدون از دست دادن بار ٪ |
ولتاژ مقاومت ٪ |
از دست دادن بار (W) |
|||||
|
HV |
LV |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
5 10 10 OR2*2.5 ± |
0.4 |
dyn11 yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ جدول پارامترهای فنی سوئیچ بار اتخاذ شده
|
قسمت |
نام |
واحد |
315a |
630a |
|
ولتاژ دارای امتیاز |
|
kv |
12 |
12 |
|
حداکثر جریان |
|
A |
315 |
630 |
|
فرکانس دارای امتیاز |
|
هرتز |
50 |
50 |
|
جریان بسته شدن اتصال کوتاه |
|
در |
31.5 |
50 |
|
دارای جریان کوتاه مدت مقاومت در برابر جریان |
|
در |
12.5 |
50 |
|
دارای زمان مقاومت در برابر کوتاه مدت است |
|
S |
2 |
2 |
|
زندگی مکانیکی |
|
زمان |
2000 |
2000 |
|
آزمون تکانه رعد و برق |
مرحله به زمین |
kv |
75 |
75 |
|
شکستگی انزوا |
85 |
85 |
||
|
فرکانس کار 1 دقیقه مقاومت در برابر ولتاژ |
مرحله به زمین |
42 |
42 |
|
|
شکستگی انزوا |
48 |
48 |
||
|
اوج دارای جریان مقاومت در برابر جریان |
|
در |
31.5 |
50 |

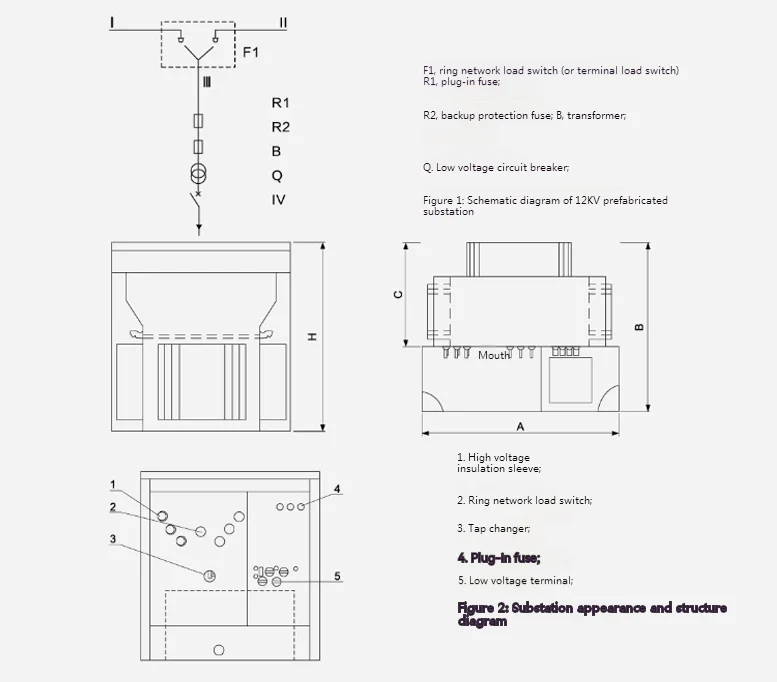

◆ ابعاد ترانسفورماتور نصب شده با پد نوع آمریکایی
|
ZBW-12 ابعاد استاندارد زیر ایستگاه جعبه آمریکایی از پیش نصب شده |
|||||||
|
ظرفیت (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
