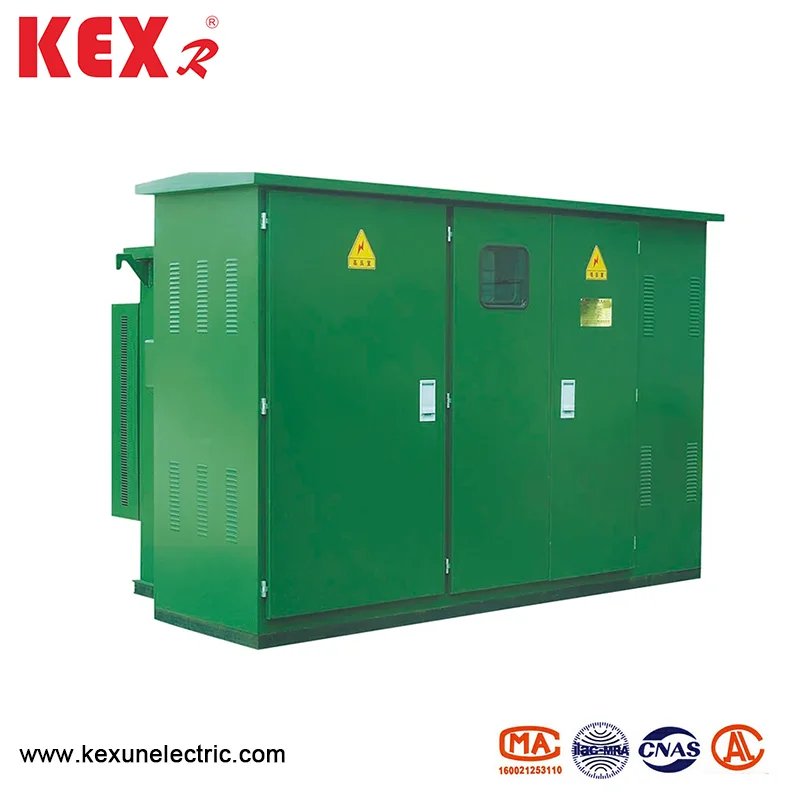

ترانسفورماتور از پیش نصب شده آمریکایی

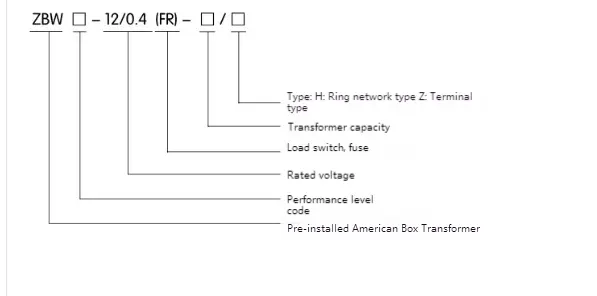

مدل و معنی

● شرایط محیطی استفاده

◆ دمای محیط: ترانسفورماتور جعبه آمریکایی از پیش نصب شده باید در محیط بین 40 ~ 30 ℃ استفاده شود

◆ ارتفاع: زیر 4000 متر

◆ سرعت باد: زیر 34m/s

◆ رطوبت: میانگین رطوبت نسبی روزانه بیش از 95 ٪ نیست. ارزش رطوبت نسبی ماهانه بیش از 95 ٪ نیست

◆ سطح ضد شوک: شتاب افقی بیش از 0.4m/s² نیست و شتاب عمودی بیش از 0.15m/s² نیست

◆ تمایل نصب: در 3 درجه

◆ محیط نصب: هوای اطراف به وضوح توسط گازهای خورنده و قابل احتراق آلوده نمی شود و هیچ ارتعاش خشونت آمیز در محل نصب وجود ندارد.

توجه: هنگام سفارش ترانسفورماتور از پیش نصب شده آمریکایی Box فراتر از شرایط فوق ، می توانید با شرکت ما مذاکره کنید.

جدول پارامتر فنی

◆ ترانسفورماتور

switch سوئیچ بار

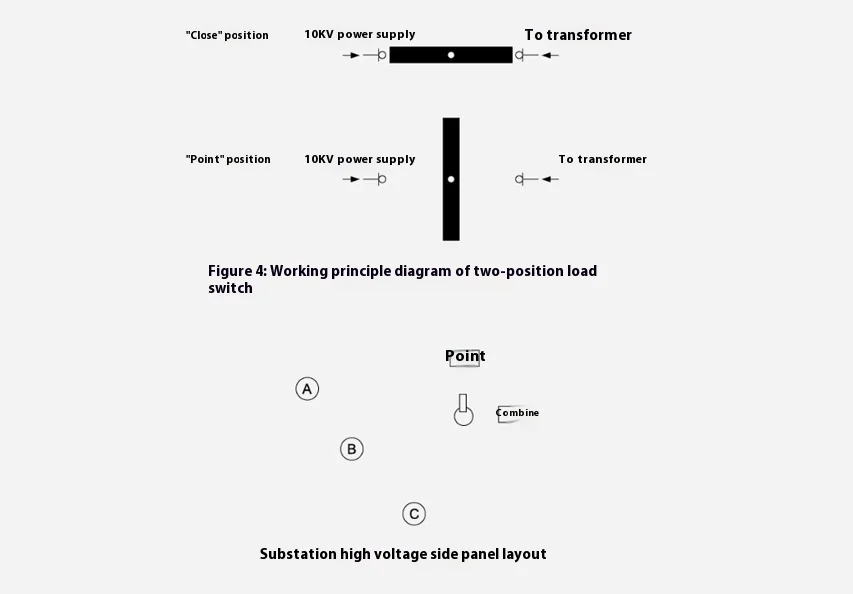

سوئیچ بار ترانسفورماتور جعبه آمریکایی از پیش نصب شده سوئیچ پیوند سه فاز و بهار است مکانیسم عملیاتی ؛ می توان آن را با بار باز و بسته کرد و سرعت باز و بسته شدن آن هیچ ارتباطی با نیروی عملیاتی ندارد. انواع آنها دو ایستگاه ، چهار ایستگاه T-Type و چهار ایستگاه V نوع هستند.

fose فیوز محافظت از پشتیبان گیری

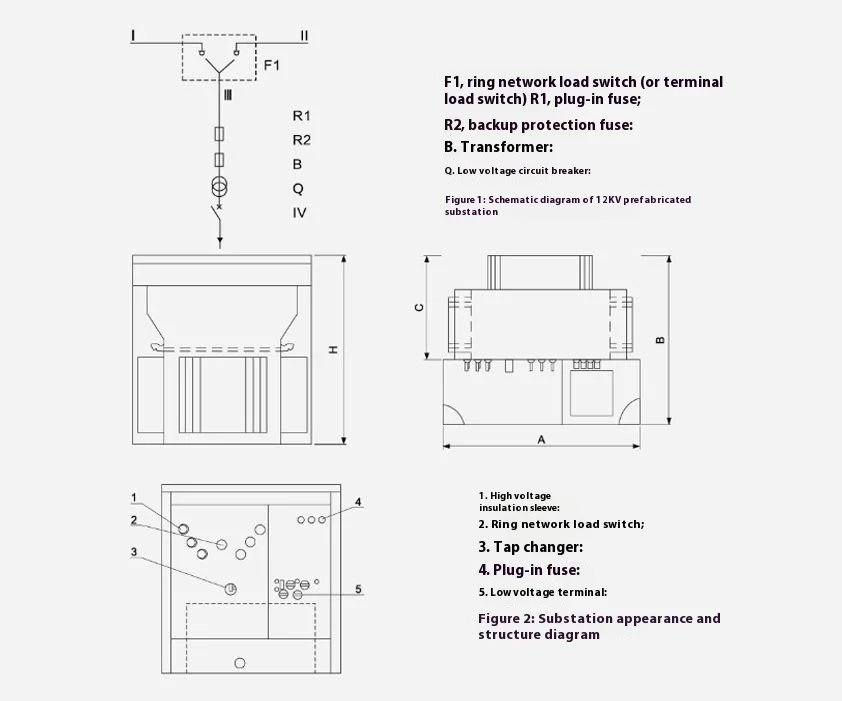

فیوز ترانسفورماتور جعبه آمریکایی از پیش نصب شده به صورت سری با فیوز پلاگین در شاخه ترانسفورماتور (به R1 و R2 در شکل 2 مراجعه کنید) برای تشکیل یک فیوز محافظت کامل. این تنها هنگامی که یک گسل اتصال کوتاه در داخل ترانسفورماتور وجود داشته باشد ، منفجر می شود ، بنابراین احتمال دمیدن بسیار کم است. در مخزن روغن فوقانی نصب شده است و در صورت بروزرسانی ، مخزن روغن باید باز شود.

◆ فیوز را به هم وصل کنید

1. هسته فیوز ترانسفورماتور جعبه آمریکایی از پیش نصب شده دارای دو ویژگی دما و جریان است ، یعنی اضافه بار در انتهای بار رخ می دهد ، یا وقتی درجه حرارت خیلی زیاد باشد ذوب می شود. فیوز پلاگین و فیوز پشتیبان به صورت سری استفاده می شود که می تواند کل دامنه را از چندین آمپر تا چند هزار آمپر محافظت کند و حداکثر جریان شکستن 50KA است.

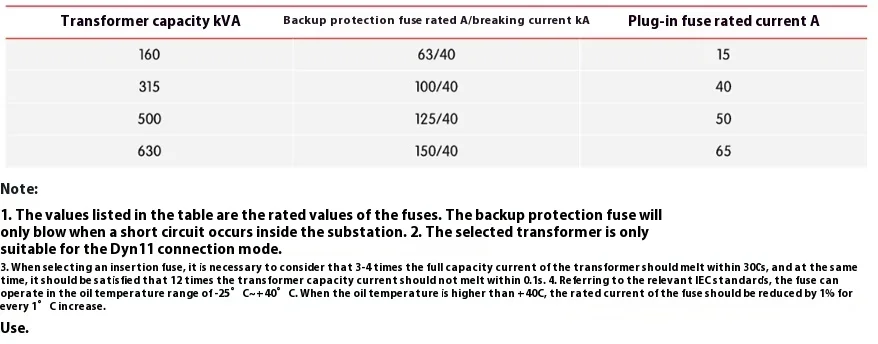

2. تطبیق معقول فیوز پشتیبان و فیوز پلاگین به طور مستقیم بر عملکرد کل ترانسفورماتور تأثیر می گذارد. برای بخشی از دستورالعمل های انتخاب فیوز در ترانسفورماتور جعبه آمریکایی 10 کیلو ولت برای مرجع ، جدول زیر را مشاهده کنید.

فیوز 3.Plug-in عنصری است که می تواند هسته فیوز را در خارج جایگزین کند. هنگام تعویض ، ابتدا حلقه کشش دریچه فشار فشار مخزن سوخت فوقانی را بکشید تا فشار داخل و خارج از مخزن سوخت تعادل برقرار کنید. به منظور اطمینان از ایمنی اپراتورها و تجهیزات ، فیوزهای پلاگین باید در صورت عدم وجود بار وصل و از بین بروند. بنابراین ، سوئیچ ولتاژ کم باید ابتدا خاموش شود تا بار کامل در سمت ولتاژ کم قطع شود. سپس ، دسته روی صندلی فیوز باید با دسته عملیاتی شسته شود و سپس با حدود 90 درجه چرخانده شود تا چسبندگی بین واشر و دیواره بیرونی از بین برود. ذوب فیوز باید به مدت 70-80 میلی متر به سمت بالا کشیده شود و باید چند ثانیه بماند. پس از تخلیه مقداری روغن روی ذوب ، ذوب باید بیرون کشیده شود تا از قطرات روغن دیگر اجزای خارج از مخزن سوخت جلوگیری شود. سطح ذوب را با یک پارچه پنبه تمیز پاک کنید و سپس هسته را جایگزین کنید. هنگام تعویض ، حتما به پارامترهای مندرج در هسته مذاب توجه کنید و پارامترهای مختلف را نمی توان جایگزین کرد. برای مراحل تعویض به پیوست 3 مراجعه کنید. هسته مذاب را پس از تعویض در پشتیبانی فیوز قرار دهید و هنگامی که دسته روی هسته مذاب به حالت قفل تبدیل می شود ، اطمینان حاصل کنید که واشر استیل ضد زنگ نزدیک به پشتیبانی فیوز است و دسته روی رئیس قرار می گیرد تا اطمینان حاصل شود که پستی کاملاً مهر و موم شده و از رطوبت آزاد است. سپس ، سوئیچ ولتاژ کم دوباره بسته می شود و در این زمان می توان منبع تغذیه را از سر گرفت.

4. به دلیل اینکه ترانسفورماتور جعبه آمریکایی از پیش نصب شده یک سیستم سه فاز است ، خواه یک فیوز محافظت از پشتیبان باشد یا یک فیوز پلاگین ، هنگامی که ذوب یک فاز ذوب می شود ، ذوب سه فاز به طور کلی جایگزین می شود ، مگر اینکه مشخص شود که تنها ذوب یک فاز جریان گسل را پشت سر گذاشته است.
