کابینت شبکه حلقه ولتاژ بالا

Kexun تولید کننده ای است که متخصص کابینت شبکه حلقه ولتاژ بالا در چین است.

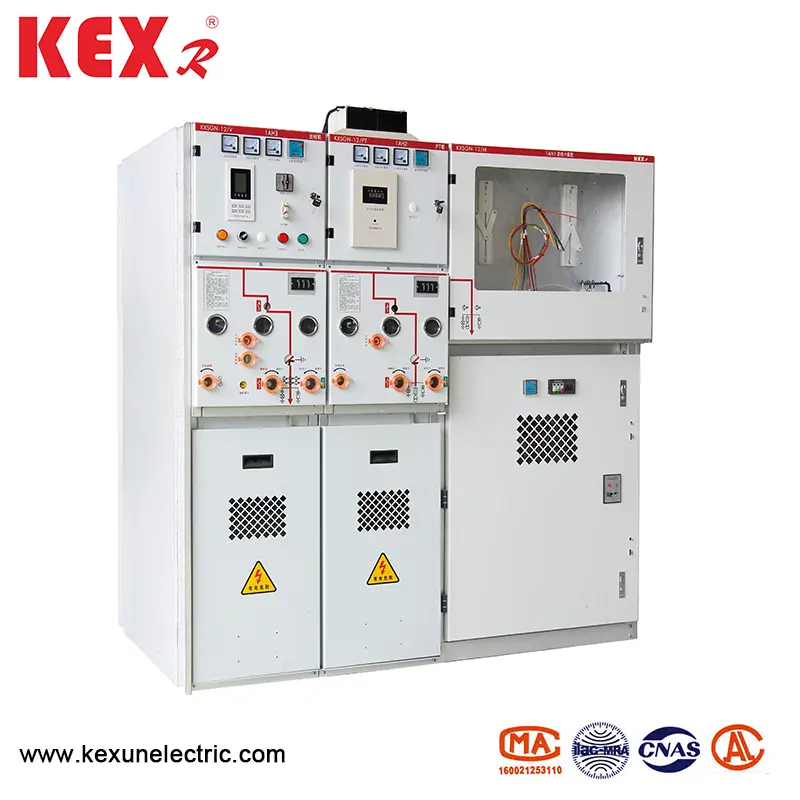

پرفروش ترین محصولات آن KXSGN-12-SIS3 یک عایق جامد است که به طور کامل محصور شده است. این ساختار ماژولار ، کاملاً آب بندی شده ، کاملاً عایق بندی شده و کاملاً فلزی را اتخاذ می کند. سطح با لایه محافظ رسانا یا نیمه رسانا پوشیده شده است ، که می تواند مستقیم و قابل اعتماد باشد.
مدل: KXSGN-12-SIS3
مارک: KEXR

ارسال استعلام

توضیحات محصول

feature ویژگی طراحی

circuitive قطع کننده مدار قطع کننده خلاء و ماژول سوئیچ بار توسط رزین اپوکسی محصور می شود. مدار اصلی یکپارچه ماژولار با جداکننده سه ایستگاه دستی و برقی.

ماژول قطع کننده مدار Vacuum Circuit Circuit امکان باز و بستن جریان اتصال کوتاه را دارد.

▶ شکستگی قابل مشاهده در موقعیت بستری از قطع سه ایستگاه وجود دارد ، و قطع اتصال و سوئیچ زمینی می تواند به سرعت جریان اتصال کوتاه را باز و بسته کند.

box جعبه محفظه هوای عایق رزین اپوکسی که توسط سوئیچ جداسازی سه ایستگاه بسته شده است ، می تواند هوای خشک را با 0.04MPa تحت فشار قرار دهد. این دستگاه برای نظارت بر فشار داخلی به صورت آنلاین مجهز به فشار داخلی برای جلوگیری از نشت و برون گرا و محافظت از سوئیچ جداسازی و سوئیچ زمینی است.

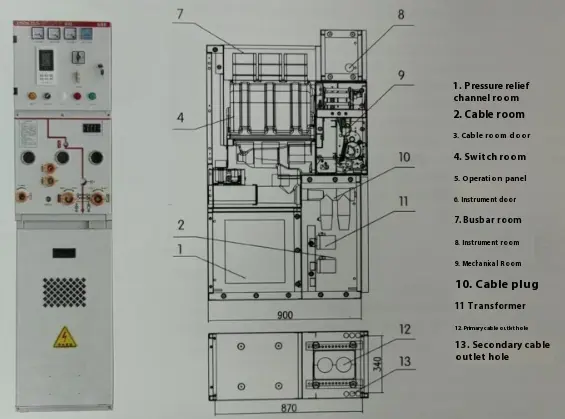

in بعد ساختاری

High Voltage Ring Network Cabinet

is طراحی ابعاد منزوی فوقانی

برنامه ریزی کردن	عرض کابینه	عمق کابینه	ارتفاع کابینه	طرح کلی
خط ورودی PT	450	900	1600	260 عمیق
ورودی و طرح ریزی	425	900	1600	260 عمیق
سوئیچ اتصال	425	900	1600	260 عمیق
انزوای اتصال	425	900	1600	260 عمیق
بلند شدن	425	900	1600	260 عمیق
اندازه گیری سنتی	750	900	1600	260 عمیق
اندازه گیری فشرده	425	900	1600	260 عمیق
منبع تغذیه PT	450	900	1600	260 عمیق
ایستگاه پایه کنترل و محافظت	425	900	1600	260 عمیق

● جداول پارامتر فنی

◆ پارامتر فنی شکن

قسمت		واحد	داده
ولتاژ دارای امتیاز		kv	12
فرکانس دارای امتیاز		هرتز	50
سطح عایق امتیاز	1M فرکانس کار مقاومت در برابر ولتاژ	kv	42
	ضربه رعد و برق در برابر ولتاژ مقاومت می کند	kv	75
جریان فعلی		A	630	1250
دارای جریان کوتاه اتصال به جریان （1sc）		در	20 35	31.5
جریان بسته شدن اتصال کوتاه （اوج		در	50 63	80
اوج دارای جریان مقاومت در برابر جریان		در	50 63	80
دارای جریان کوتاه مدت مقاومت در برابر جریان		در	20 25	31.5
دارای زمان شکستن کوتاه مدت زمان شکستن		زمان	30	30
رتبه بندی کوتاه مدت زمان ماندگار		S	4
توالی عملیاتی دارای امتیاز	مجدداً		Off-0.3s-INFOOFF-180-INFOFF
	غیر ایمنی		Off-0.3s-INFOOFF-180-INFOFF
زندگی مکانیکی		زمان	3000
دارای امتیاز فعلی Breaking Canpacitor Bank		A	630
جریان شکستن جریان B به B Capacitor Bank		A	400

◆ پارامترهای فنی سوئیچ بار (واحد C)

قسمت	واحد	داده
جریان فعلی	A	630
دارای جریان کوتاه در جریان است	در	50
دارای جریان کوتاه مدت مقاومت در برابر جریان	ka/s	20/4
زندگی مکانیکی سوئیچ بار	زمان	10000
سوئیچ بار عمر الکتریکی	زمان	10000

◆ پارامترهای فنی سوئیچ بار (واحد C)

قسمت	واحد	داده
جریان فعلی	A	125
جریان قطع اتصال کوتاه	در	31.5
جریان بسته شدن اتصال کوتاه	در	80
جریان تحویل دارای امتیاز	A	3150

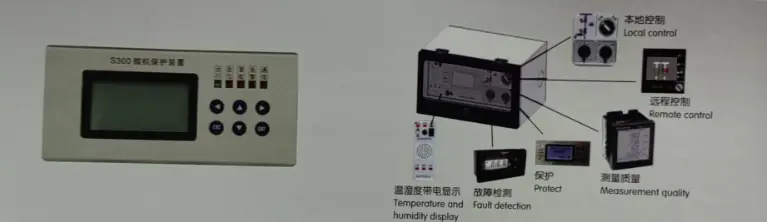

terminal ترمینال اطلاعات کابینت شبکه حلقه ولتاژ بالا

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 سری از کابینت شبکه حلقه ولتاژ بالا ، ترمینال محافظ هوشمند چند منظوره را اتخاذ می کند ، که نسل جدیدی از تجهیزات کنترل و عملکرد چند منظوره است که توسط KEXR ساخته شده است ، یکپارچه سازی کنترل عملکرد هوشمند ، شبیه سازی مدار اولیه واقعیت ، حفاظت از رله میکروپوتر ، اندازه گیری ، کنترل دما و رطوبت ، کنترل و ولتاژ بالا ، نمایشگر گسل زنده ، مانیتور کابل ، مانیتورینگ زنده ، کابلی ، مانیتورینگ زنده ، کابلی ، مانیتورینگ کابل ، نمایشگاه کابل ، ظاهر آن نفیس و زیبا است ، که پانل کابینت سوئیچ را ساده می کند ، حجم کلی کابینت عایق جامد را کاهش می دهد ، به طور موثری راندمان نصب خارجی را بهبود می بخشد و کیفیت سوئیچ را بهبود می بخشد.
