تجهیزات سوئیچ ولتاژ متوسط بسته عایق بندی جامد
Kexun یک تأمین کننده متخصص در تولید تجهیزات انتقال برق و تحول در چین است. تجهیزات سوئیچ ولتاژ متوسط بسته عایق بندی شده یکی از محصولات اصلی KEXR است. این ماده از عایق جامد به عنوان رسانه اصلی عایق استفاده می کند و یک سری کامل از راه حل ها را برای کاربران به روزرسانی و توزیع شبکه برق ارائه می دهد.

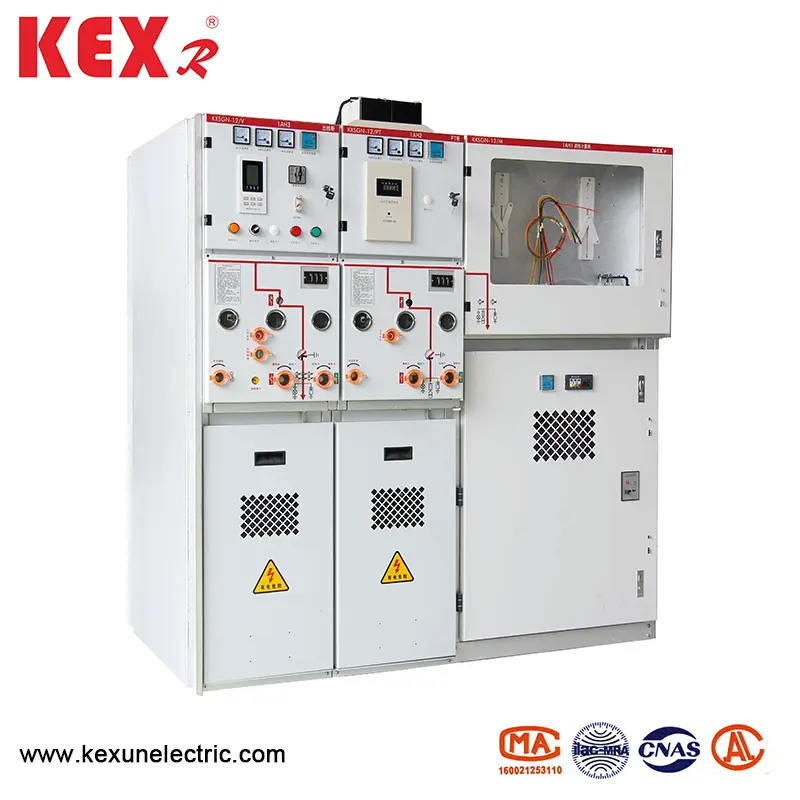

مدل: KXSGN-12
برند ： kexr
مدل: KXSGN-12
برند ： kexr
product نمای کلی محصول
KXSGN-12 تجهیزات سوئیچ ولتاژ متوسط ولتاژ بسته عایق بندی جامد عایق بندی شده دارای طرح های بسیاری از جمله محافظت از شکن مدار ، محافظت از ترانسفورماتور ، کنترل بار ، برق ترکیبی فیوز ، منبع تغذیه PT ، بلند کردن کوپل اتوبوس و غیره است. این محصول می تواند به عنوان تجهیزات توزیع شبکه حلقه سیستم قدرت مورد استفاده قرار گیرد و همچنین می تواند به عنوان تجهیزات توزیع انرژی برای ساخت و ساز شهری شرکتهای صنعتی و معدن با ویژگی های چند منظوره و تطبیق پذیری مورد استفاده قرار گیرد.
تجهیزات سوئیچ ولتاژ متوسط ولتاژ بسته عایق بندی جامد ، مواد عایق جامد را به عنوان محیط اصلی عایق ، قطع کننده خلاء ، اتصال رسانا ، قطع اتصال ، سوئیچ زمینی ، اتوبوس اصلی ، اتوبوس شاخه و سایر مدارهای الکتریکی اصلی بسته بندی شده و بسته بندی شده با محیط عایق جامد در یک یا چندین ماژول با عملکردهای خاص ، که می تواند دوباره ترکیب شود یا گسترش یابد ، عایق بندی شده و عایق کامل است.
● شرایط استفاده
دمای محیط ： -45 ~ 40 ℃
حداکثر ارتفاع 4000 متر
حداکثر دمای متوسط روزانه 35 ℃
حداکثر رطوبت روزانه 95 ٪
حداکثر رطوبت ماهانه 90 ٪
حداکثر شدت لرزه ای ： درجه 8
توجه: تجهیزات سوئیچ ولتاژ متوسط بسته عایق بندی شده جامد باید در مکانی بدون آتش ، انفجار و لرزش خشونت آمیز نصب شود.

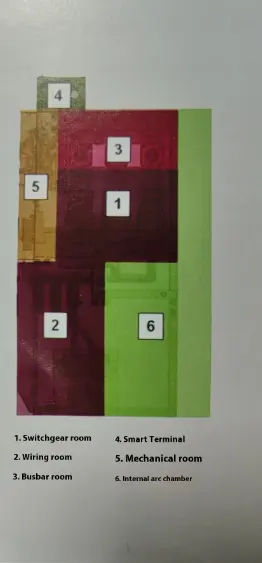

ord ساختار فضا

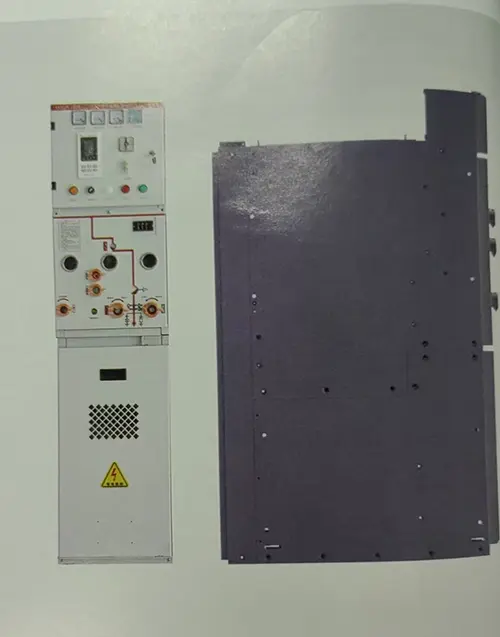

● ابعاد رئوس مطالب تجهیزات سوئیچ ولتاژ متوسط بسته عایق بندی شده جامد
◆ نوع جداسازی پایین
|
برنامه ریزی کردن |
عرض کابینه |
عمق کابینه |
ارتفاع کابینه |
حفاظت برتر |
|
خط ورودی PT |
450 |
940 |
1500 |
افزایش 200 |
|
ورودی و طرح ریزی |
375 |
940 |
1500 |
افزایش 200 |
|
سوئیچ اتصال |
375 |
940 |
1500 |
افزایش 200 |
|
انزوای اتصال |
375 |
940 |
1500 |
افزایش 200 |
|
بلند شدن |
375 |
940 |
1500 |
افزایش 200 |
|
اندازه گیری سنتی |
750 |
940 |
1500 |
افزایش 200 |
|
اندازه گیری فشرده |
375 |
940 |
1500 |
افزایش 200 |
|
منبع تغذیه PT |
450 |
940 |
1500 |
افزایش 200 |
|
ایستگاه پایه کنترل و محافظت |
375 |
940 |
1500 |
|
◆ نوع انزوا بالا
|
برنامه ریزی کردن |
عرض کابینه |
عمق کابینه |
ارتفاع کابینه |
طرح کلی |
|
خط ورودی PT |
450 |
940 |
1800 |
260 عمیق |
|
ورودی و طرح ریزی |
425 |
940 |
1800 |
260 عمیق |
|
سوئیچ اتصال |
425 |
940 |
1800 |
260 عمیق |
|
انزوای اتصال |
425 |
940 |
1800 |
260 عمیق |
|
بلند شدن |
425 |
940 |
1800 |
260 عمیق |
|
اندازه گیری سنتی |
750 |
940 |
1800 |
260 عمیق |
|
اندازه گیری فشرده |
425 |
940 |
1800 |
260 عمیق |
|
منبع تغذیه PT |
450 |
940 |
1800 |
260 عمیق |
|
ایستگاه پایه کنترل و محافظت |
375 |
940 |
1800 |
|
parameter پارامتر فنی
parameters پارامترهای فنی سوئیچ
|
قسمت |
واحد |
داده |
|||
|
ولتاژ دارای امتیاز |
kv |
12 |
|||
|
فرکانس دارای امتیاز |
kv |
50 |
|||
|
جریان فعلی |
kv |
630 |
1250 |
||
|
سطح عایق امتیاز |
فرکانس برق در برابر ولتاژ مقاومت می کند （ud） 1min |
شکستن |
A |
48 |
|
|
متناوب |
A |
42 |
|||
|
زمین نسبی |
A |
42 |
|||
|
Impulse Lightning در برابر ولتاژ مقاومت می کند |
شکستن |
A |
85 |
||
|
متناوب |
A |
75 |
|||
|
زمین نسبی |
A |
75 |
|||
|
دارای جریان کوتاه اتصال به جریان （1sc） |
A |
25 |
31.5 |
||
|
دارای امتیاز کوتاه مدت مقاومت در برابر جریان （4s |
در |
25 |
31.5 |
||
|
دارای امتیاز اوج مقاومت در برابر جریان （1p |
در |
63 |
80 |
||
|
جریان بسته شدن اتصال کوتاه （اوج） (1mA) |
در |
63 |
80 |
||
|
درجه حفاظت از محوطه |
در |
IP4x |
|||
|
روش عملیاتی |
زمان |
نوع ذخیره انرژی بهار |
|||
◆ پارامترهای فنی سوئیچ زمینی جدا شده
|
قسمت |
واحد |
داده |
|||
|
ولتاژ دارای امتیاز |
kv |
12 |
|||
|
جریان فعلی |
A |
630 |
1250 |
||
|
دارای امتیاز کوتاه مدت مقاومت در برابر جریان （4s |
در |
25 |
31.5 |
||
|
اوج دارای جریان مقاومت در برابر جریان |
|
63 |
80 |
||
|
|
فرکانس برق در برابر ولتاژ مقاومت می کند （ud） 1min |
فاز و زمین |
kv |
42 |
|
|
شکستن |
48 |
||||
|
Impulse Lightning دارای ولتاژ مقاومت در برابر （بالا |
فاز و زمین |
kv |
75 |
||
|
شکستن |
85 |
||||
|
زندگی مکانیکی قطع (On-Off) |
زمان |
3000 |
|||
|
زندگی مکانیکی سوئیچ زمینی (خارج از زمین) |
زمان |
3000 |
|||
