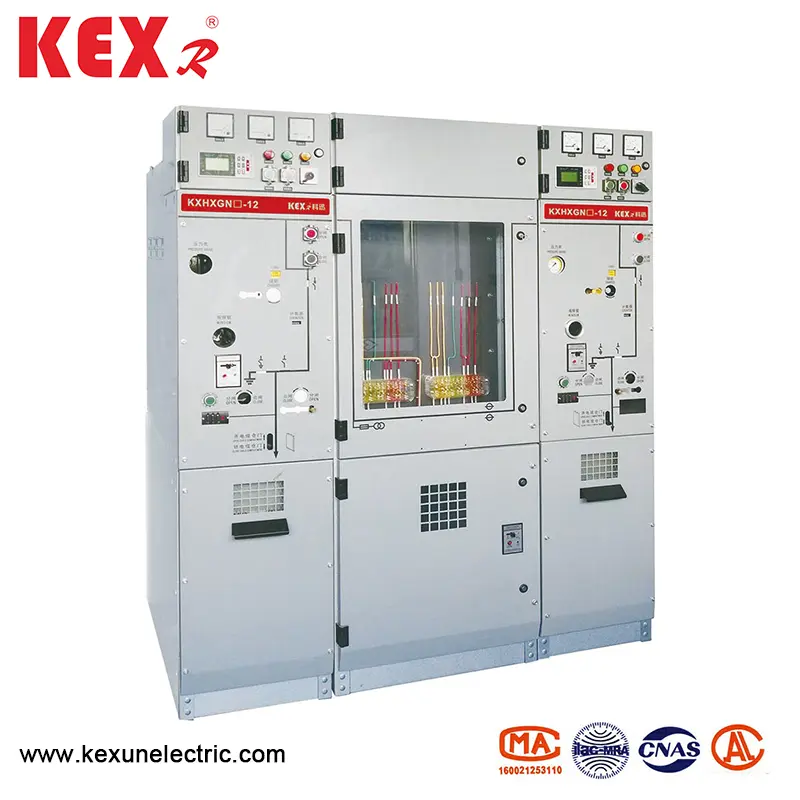

کابینت خالص حلقه ولتاژ بالا
به عنوان یک تولید کننده مشهور کابینت خالص حلقه ولتاژ بالا در چین ، محصولات سری Kexun's HXGN (H) □ -12 دارای ویژگی های ساختار ساده ، عملکرد انعطاف پذیر ، اتصال قابل اعتماد و نصب راحت هستند و می توانند راه حل های فنی رضایت بخش را برای برنامه های مختلف و کاربران مختلف ارائه دهند.
مدل: HXGN (H) □ -12
مارک: KEXR
مدل: HXGN (H) □ -12
مارک: KEXR
product نمای کلی محصول
کابینت خالص حلقه ولتاژ بالا که توسط Kexun ساخته شده است ، فناوری سنجش پیشرفته ، فناوری اطلاعات و طرح پیکربندی ساده و انعطاف پذیر را برای برآورده کردن تقاضای همیشه در حال تغییر بازار اتخاذ می کند و همچنین نیازهای هوش شبکه برق را برآورده می کند.
کابینت خالص ولتاژ بالا HXGN (H) -12 نوع ولتاژ بالا برای شبکه های حلقه کابل صنعتی و مدنی و پروژه های ترمینال شبکه توزیع مناسب است. به عنوان پذیرش و توزیع انرژی الکتریکی ، به ویژه برای توزیع برق در مناطق مسکونی شهری ، پست های ثانویه کوچک ، ایستگاه های سوئیچینگ ، جعبه کابل ، زیر مجموعه های جعبه ، شرکت های صنعتی و معدن ، شرکت های خرید ، فرودگاه ها ، مترو ، مترو ، بیمارستان ها ، بیمارستان ها ، استادیوم ها ، راه آهن ، تونل ها و مکان های دیگر مناسب است.
HXGN (H) □ -12 الزامات استانداردهای ملی مربوطه ، استانداردهای صنعت برق ، استانداردهای بین المللی و سایر استانداردها را برآورده می کند. سوئیچ های آن و اجزای الکتریکی اصلی ماژول های یکپارچه هستند و قطعات رسانا بین فازها توسط عایق جامد محصور می شوند. اتصالات کابل محافظ برای سیم کشی خارجی استفاده می شود و از اتوبوس های عایق محافظ برای اتصال اتوبوس های واحدهای کاربردی استفاده می شود. بنابراین ، ایمنی استفاده بسیار بهبود یافته است. در عین حال ، مکانیسم عملیاتی آن مکانیسم بهاری را اتخاذ می کند و عمر مکانیکی آن بیش از 10000 بار است. تمام داده های عملیاتی و وضعیت تجهیزات را می توان از راه دور و بدون مراقبت کنترل کرد. این یک دستگاه توزیع قدرت برتر است.
واحدهای زیر را می توان در کابینه انتخاب کرد تا یک واحد منبع تغذیه اقتصادی و عملی تشکیل شود: واحد شکن خلاء (630A ، 20-25KA). واحد سوئیچ بار خلاء (630 ، 20-25KA).
● جداول پارامتر فنی
◆ کابینت شکن
|
قسمت |
واحد |
داده |
||
|
ولتاژ دارای امتیاز |
kv |
12 |
||
|
فرکانس دارای امتیاز |
هرتز |
50 |
||
|
سطح تلقیح رتبه بندی |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ |
زمین ، متناوب |
kv |
42 |
|
شکستگی انزوا |
48 |
|||
|
Impulse Lightning در برابر ولتاژ مقاومت می کند (اوج) |
زمین ، متناوب |
kv |
75 |
|
|
شکستگی انزوا |
85 |
|||
|
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ حلقه کنترل (به زمین) |
kv |
2 |
||
|
جریان فعلی |
A |
630 |
||
|
دارای امتیاز کوتاه مدت مقاومت در برابر جریان (ارزش مجازی) |
مدار اصلی/سوئیچ گوشتی |
در |
24/4s |
|
|
حلقه اتصال زمینی |
در |
21.7/4s |
||
|
اوج دارای جریان مقاومت در برابر جریان |
مدار اصلی/سوئیچ گوشتی |
در |
63 |
|
|
حلقه اتصال زمینی |
در |
54.5 |
||
|
دارای جریان و زمان شکستن اتصال کوتاه |
ka/زمان |
25/30 |
||
|
جریان بسته شدن اتصال کوتاه (اوج) |
در |
63 |
||
|
جریان شکن شارژ کابل دارای امتیاز |
A |
25 |
||
|
عملکرد رتبه بندی کننده مدار |
|
0-0.3s-co-180s-co |
||
|
زندگی مکانیکی |
سوئیچ شکست مدار /جداسازی |
زمان |
10000/3000 |
|
|
درجه IP |
جعبه مهر و موم شده |
|
IP67 |
|
|
صدف |
|
IP4x |
||
|
فشار |
سطح شارژ گاز (20 ℃ ، فشار سنج) |
MPA |
0.02 |
|
|
سطح عملکرد حداقل عملکرد گاز (20 ℃ ، فشار سنج) |
MPA |
0 |
||
|
قابلیت مهر و موم |
میزان نشت سالانه |
٪/سال |
0.05 |
|
◆ کابینت سوئیچ بار
|
قسمت |
واحد |
داده |
||
|
ولتاژ دارای امتیاز |
kv |
12 |
||
|
فرکانس دارای امتیاز |
هرتز |
50 |
||
|
سطح تلقیح رتبه بندی |
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ |
|
kv |
|
|
|
|
|||
|
Impulse Lightning در برابر ولتاژ مقاومت می کند (اوج) |
|
kv |
|
|
|
|
|
|||
|
فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ حلقه کنترل (به زمین) |
kv |
2 |
||
|
جریان فعلی |
A |
630 |
||
|
دارای امتیاز کوتاه مدت مقاومت در برابر جریان (ارزش مجازی) |
مدار اصلی/سوئیچ گوشتی |
در |
24/4s |
|
|
حلقه اتصال زمینی |
در |
21.7/4s |
||
|
اوج دارای جریان مقاومت در برابر جریان |
مدار اصلی/سوئیچ گوشتی |
در |
63 |
|
|
حلقه اتصال زمینی |
در |
54.5 |
||
|
جریان بسته شدن اتصال کوتاه (اوج) |
سوئیچ بار/سوئیچ زمین |
در |
63 |
|
|
جریان فعال بار فعال جریان |
A |
630 |
||
|
جریان قطع حلقه بسته |
A |
630 |
||
|
5 ٪ بار فعال با جریان قطع جریان |
A |
31.5 |
||
|
جریان شکن شارژ کابل دارای امتیاز |
A |
10 |
||
|
دارای زمان شکستن بار فعال |
زمان |
100 |
||
|
شکستن جریان گسل زمین |
یک زمان |
31.5/10 |
||
|
قطع جریان مدار و کابل قطع جریان زیر جریان گسل زمین. |
یک زمان |
17.4/10 |
||
|
زندگی مکانیکی |
سوئیچ شکست مدار /جداسازی |
زمان |
10000/3000 |
|
|
درجه IP |
جعبه مهر و موم شده |
|
IP67 |
|
|
صدف |
|
IP4x |
||
|
فشار |
سطح شارژ گاز (20 ℃ ، فشار سنج) |
MPA |
0.02 |
|
|
سطح عملکرد حداقل عملکرد گاز (20 ℃ ، فشار سنج) |
MPA |
0 |
||
|
قابلیت مهر و موم |
میزان نشت سالانه |
٪/سال |
0.05 |
|

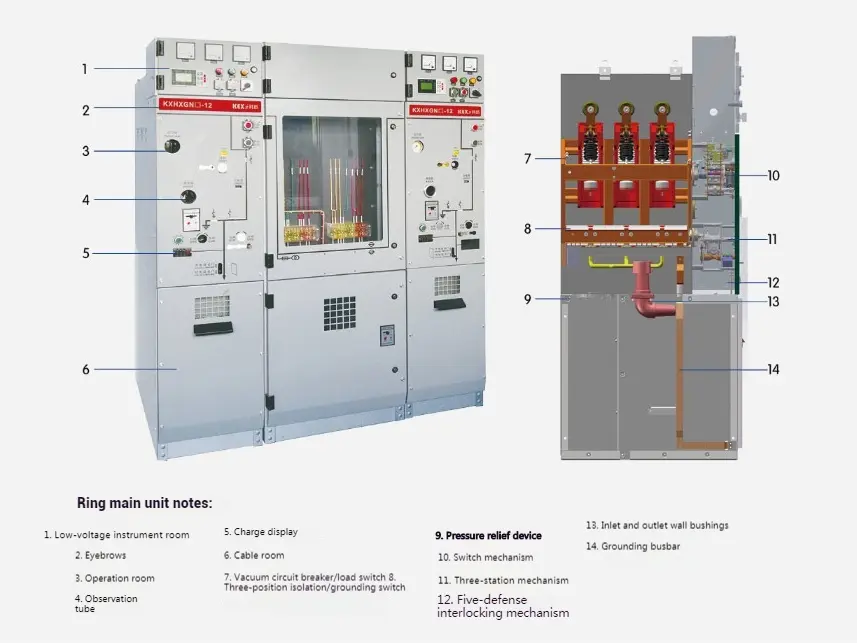

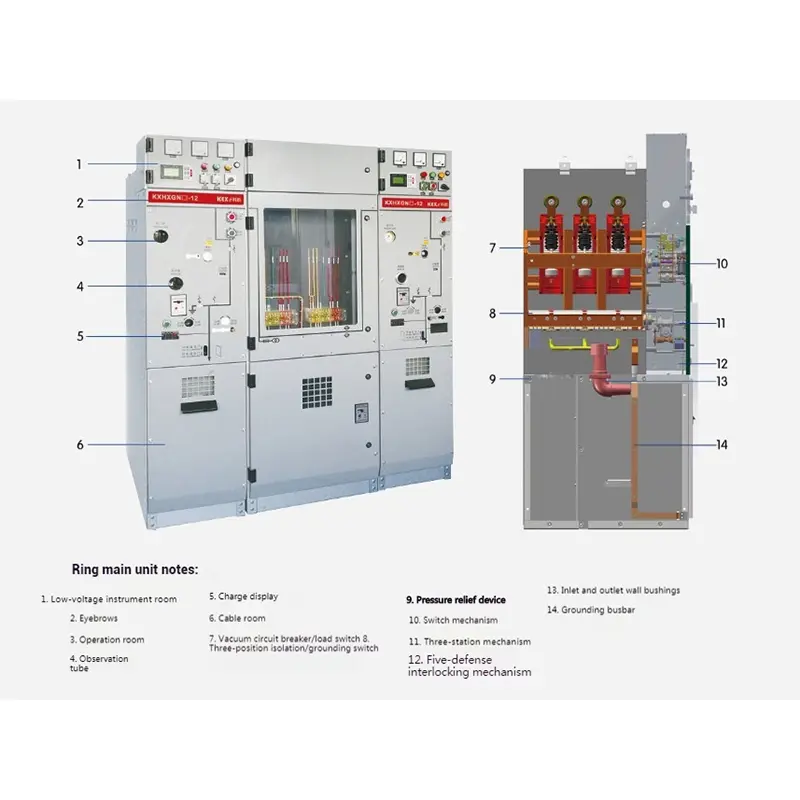

ساختار محصول

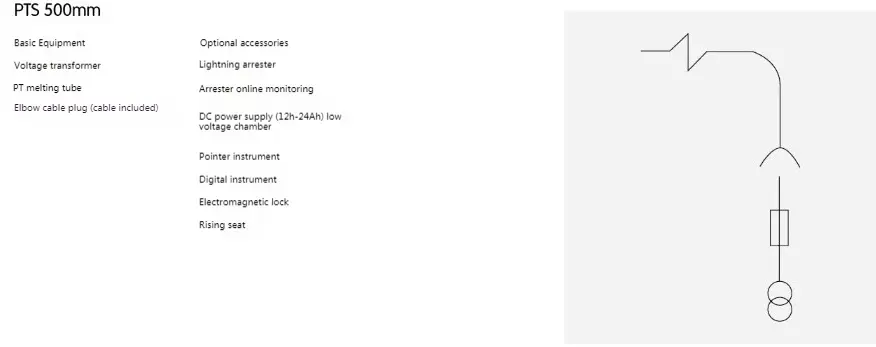

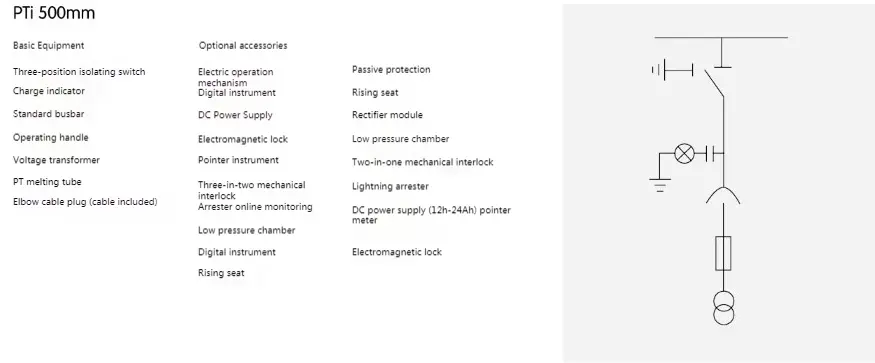

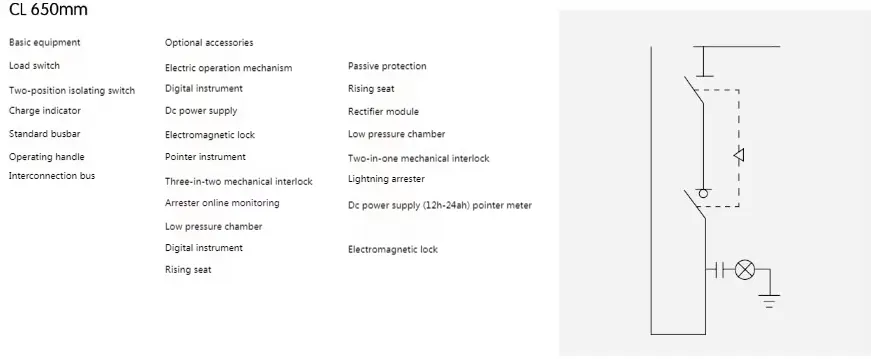

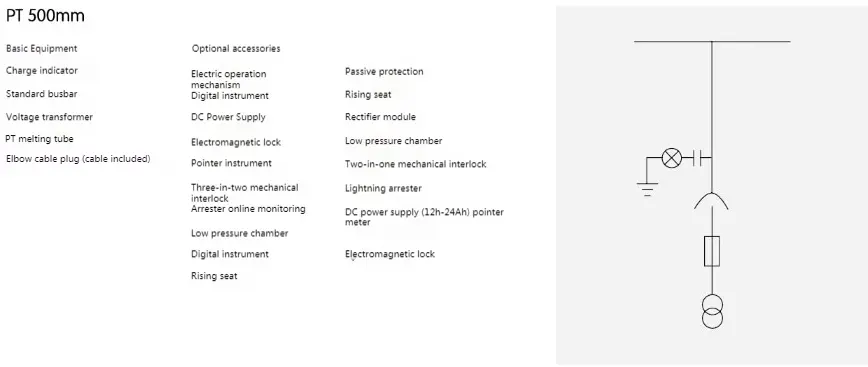

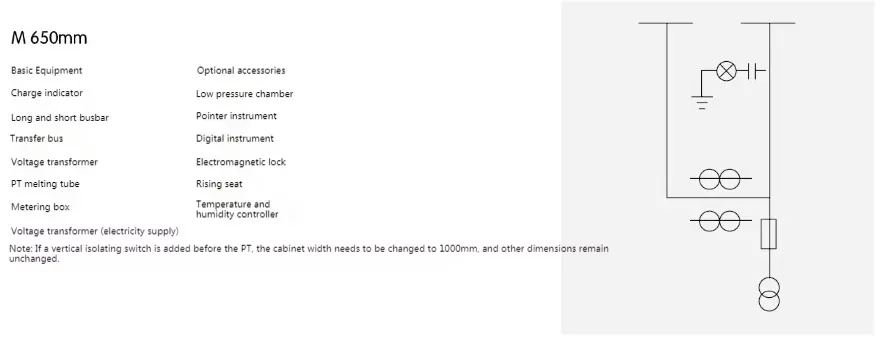

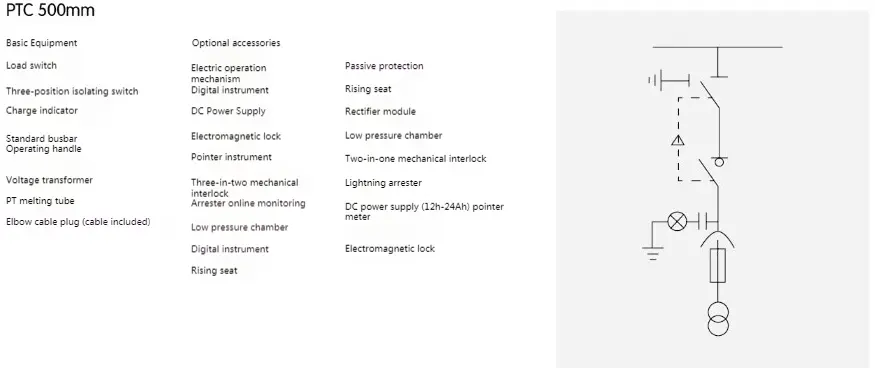

plan برنامه تخصیص کابینت خالص حلقه ولتاژ بالا

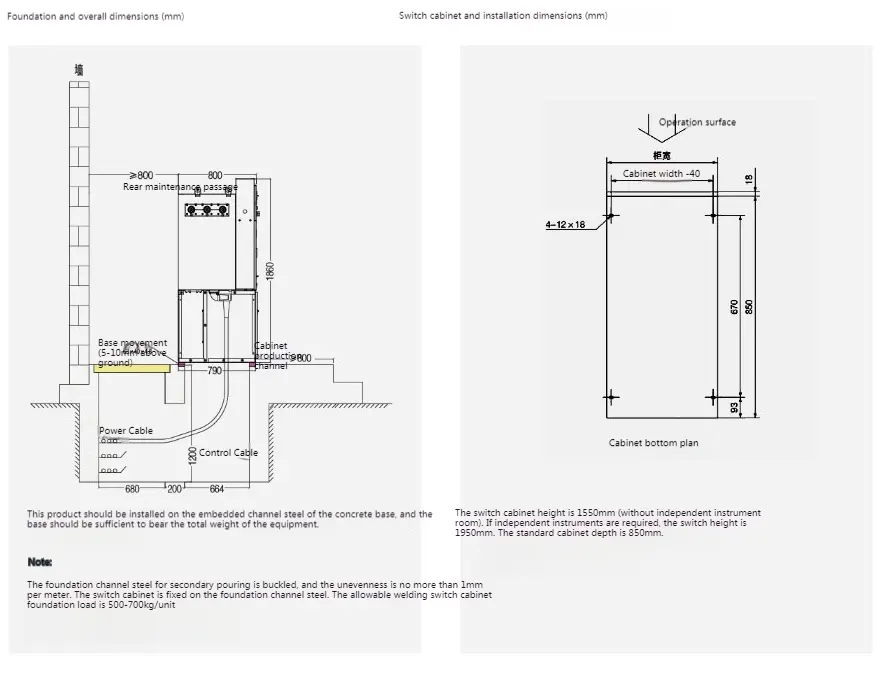

◆ دستورالعمل نصب
