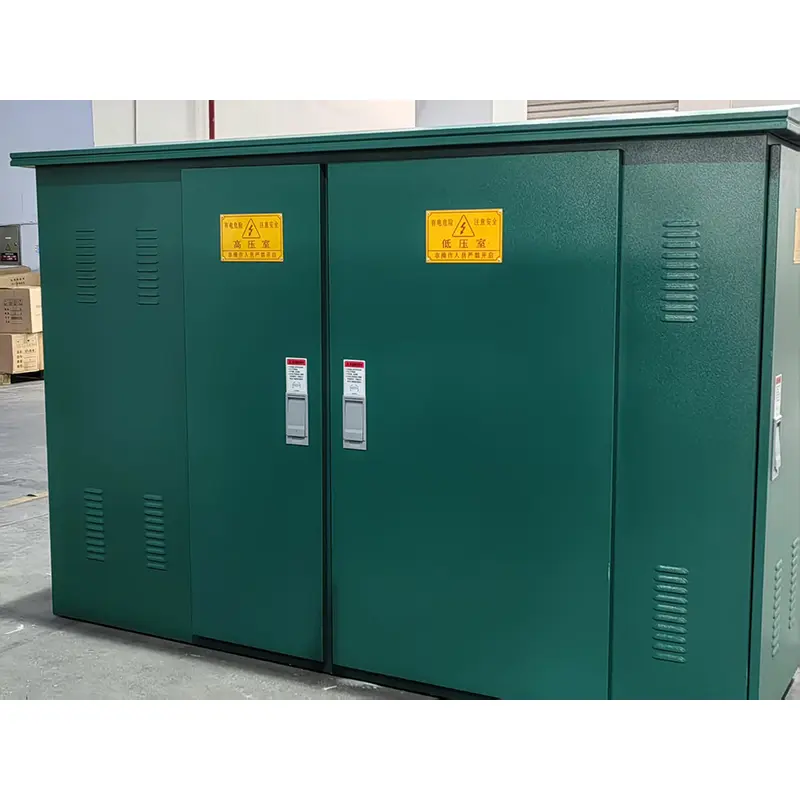

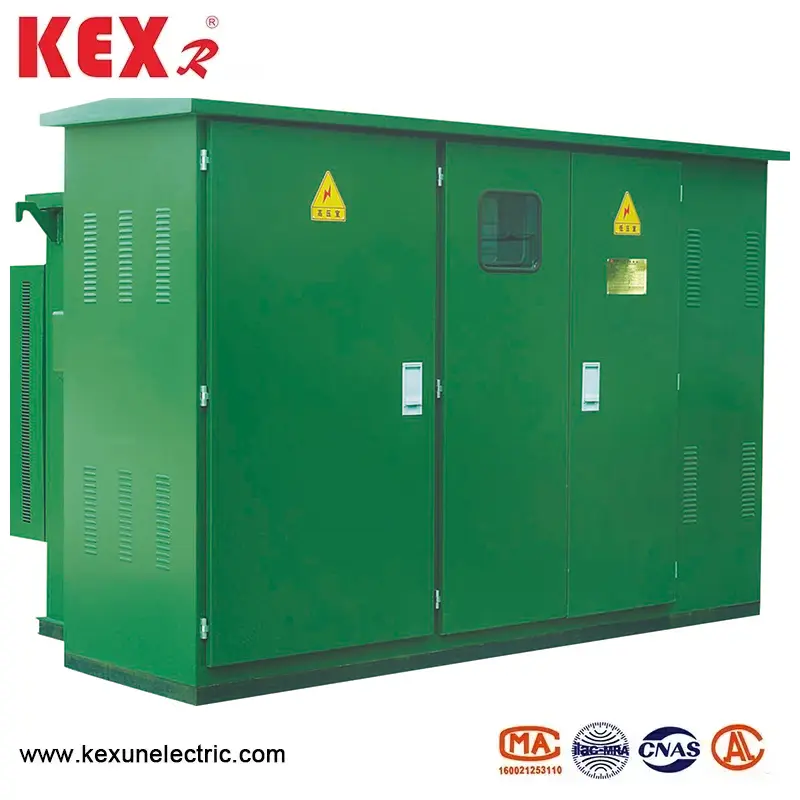

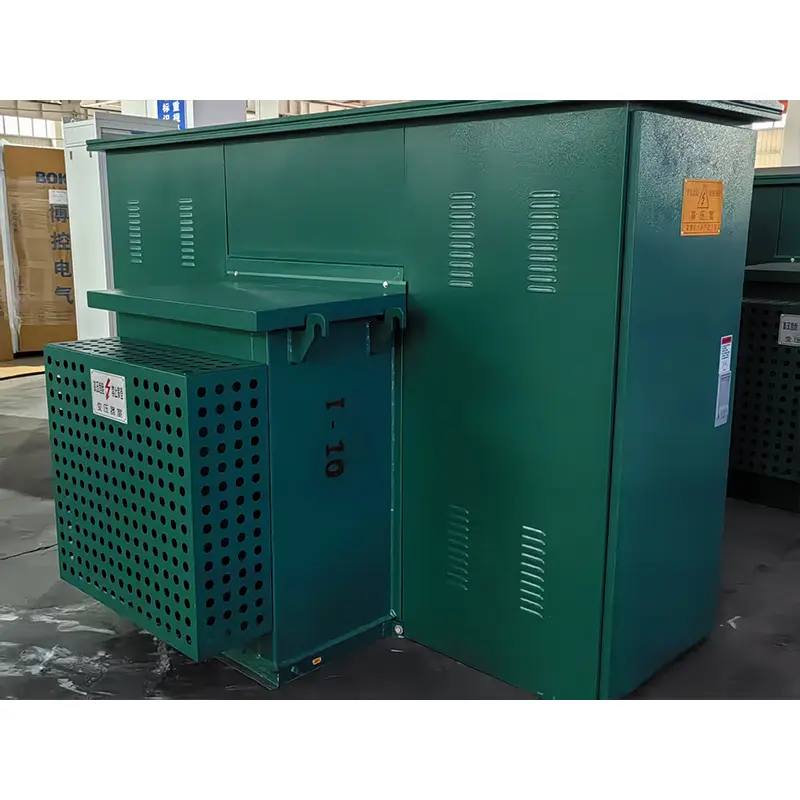

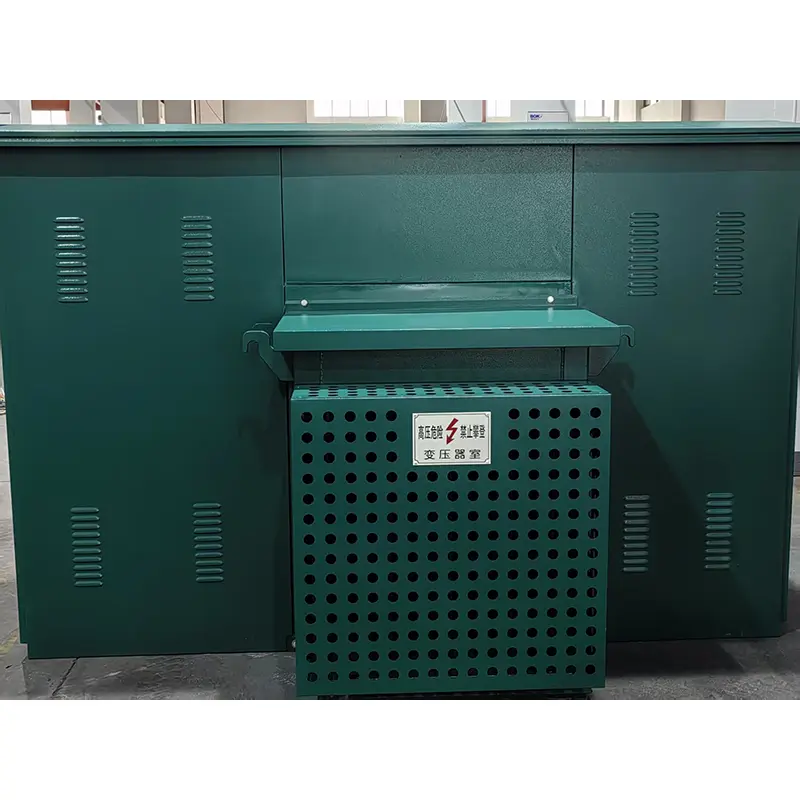

ترانسفورماتور جمع و جور از نوع آمریکایی

analysis تجزیه و تحلیل مدل ترانسفورماتور جمع و جور از نوع آمریکایی

－Z: نوع ترکیبی

－b: پست

－w: در فضای باز

－12: ولتاژ دارای امتیاز 12kV

موقعیت یابی محصول ترانسفورماتور جمع و جور از نوع آمریکایی:

solution راه حل توزیع جمع و جور در فضای باز یکپارچه

◆ مناسب برای شبکه های توزیع شهری ، پارک های صنعتی و پروژه های جدید انرژی.

◆ با استاندارد GB/T 17467 (معادل IEC 62271-202) مطابقت داشته باشید.

uper محفظه ولتاژ بالا

ویژگی های ساختاری

طراحی جعبه:

transform Transformer Compact Transform Transformer صفحه فولادی ضد همخوانی دو لایه (ضخامت ≥2 میلی متر) را تصویب می کند

interlayer عایق حرارتی (فوم پلی اورتان ، هدایت حرارتی 0.025 W/m K)

▶ حفاظت درجه IP34D (محافظت از باران/محافظت از حیوانات کوچک)

بهینه سازی طرح:

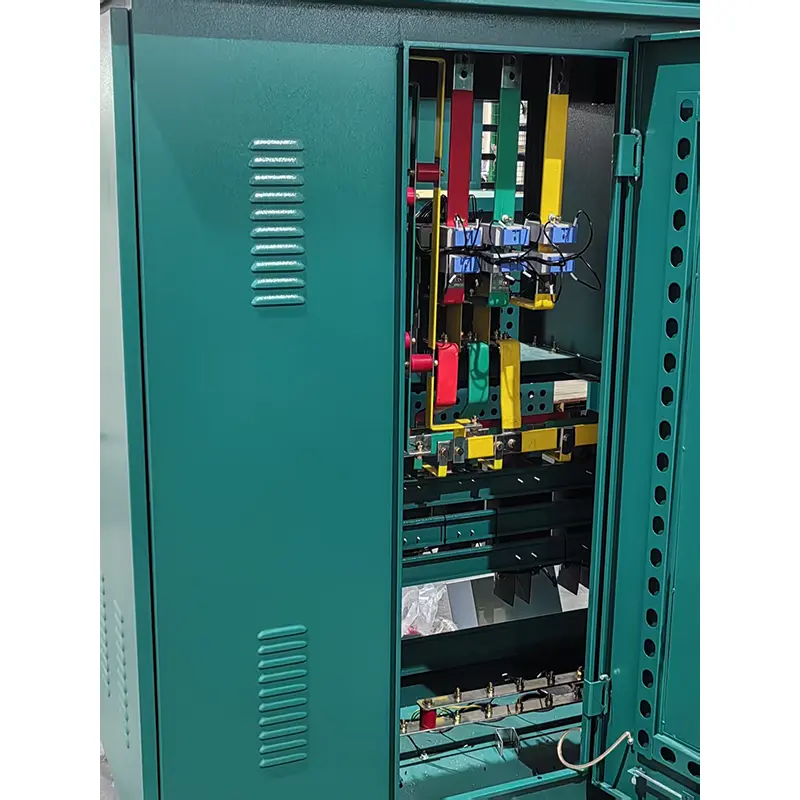

comparts محفظه مستقل برای محفظه ولتاژ بالا ، محفظه ترانسفورماتور و محفظه ولتاژ کم.

width عرض کانال تعمیر و نگهداری 800 میلی متر

▶ سیستم تهویه اجباری (شروع و توقف کنترل دما)

● شرایط محیطی ترانسفورماتور جمع و جور از نوع آمریکایی با استفاده از

◆ دمای محیط: حداکثر دما +40 ℃ ، حداقل دما-30 ℃ ؛

◆ ارتفاع: ترانسفورماتور جمع و جور از نوع ZBW-12 از نوع آمریکایی باید در مکان زیر 4000 متر نصب شود.

◆ سرعت باد: معادل 34m/s (بیش از 700pa) ؛

◆ رطوبت: میانگین رطوبت نسبی روزانه بیش از 95 ٪ نیست. ارزش رطوبت نسبی ماهانه بیش از 95 ٪ نیست.

◆ ضد شوک: شتاب افقی بیش از 0.4m/s2 نیست و شتاب عمودی بیش از 0.15m/s² ； نیست.

◆ تمایل سایت نصب: سایت نصب تمایل ترانسفورماتور جمع و جور از نوع آمریکایی باید کمتر از باشد.

◆ محیط نصب: هوای اطراف ترانسفورماتور جمع و جور از نوع آمریکایی بدیهی است که توسط گازهای خورنده و قابل احتراق آلوده نمی شود و هیچ لرزش خشونت آمیز در محل نصب وجود ندارد.

◆ هنگام سفارش این محصول فراتر از شرایط فوق ، می توانید با شرکت ما مذاکره کنید.

پارامترهای فنی ترانسفورماتور جمع و جور از نوع آمریکایی
