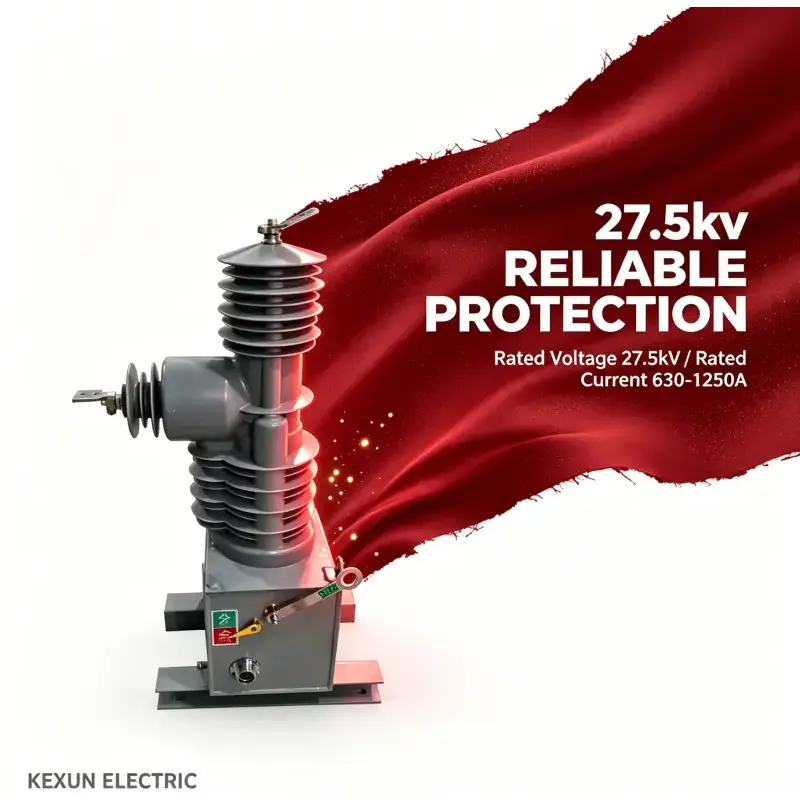

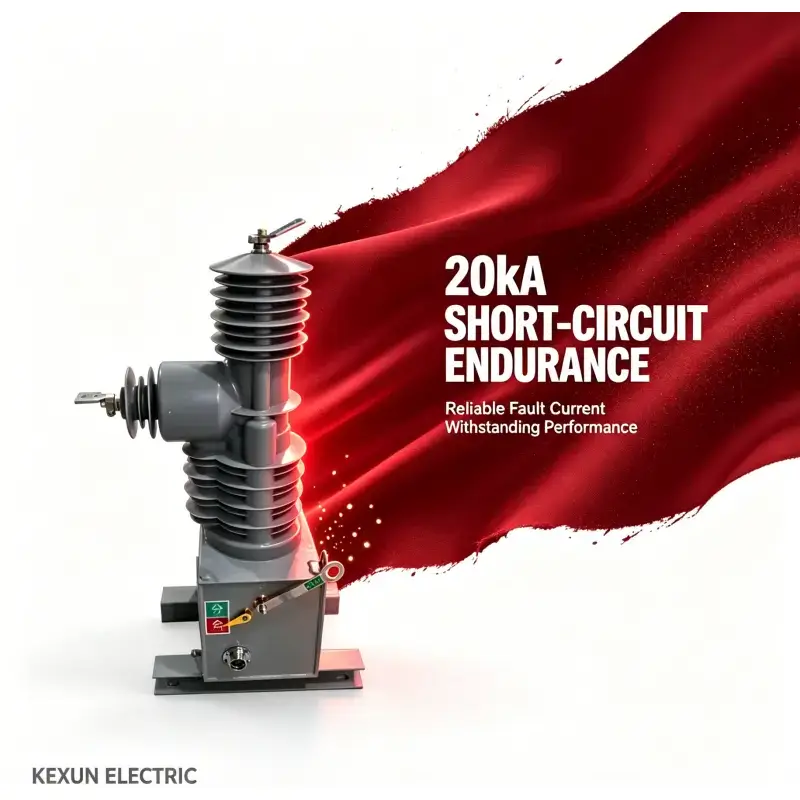

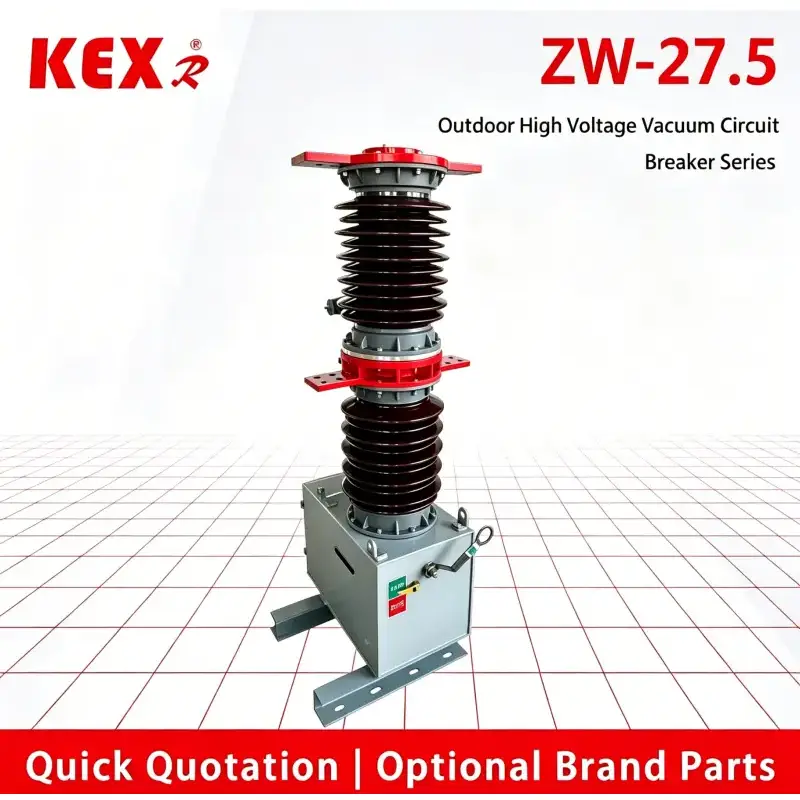

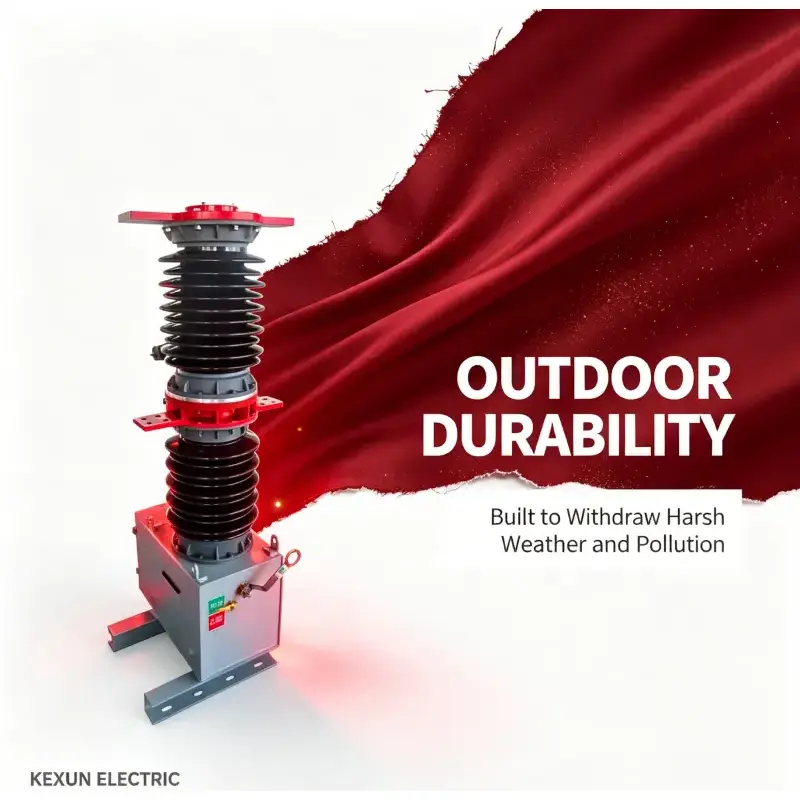

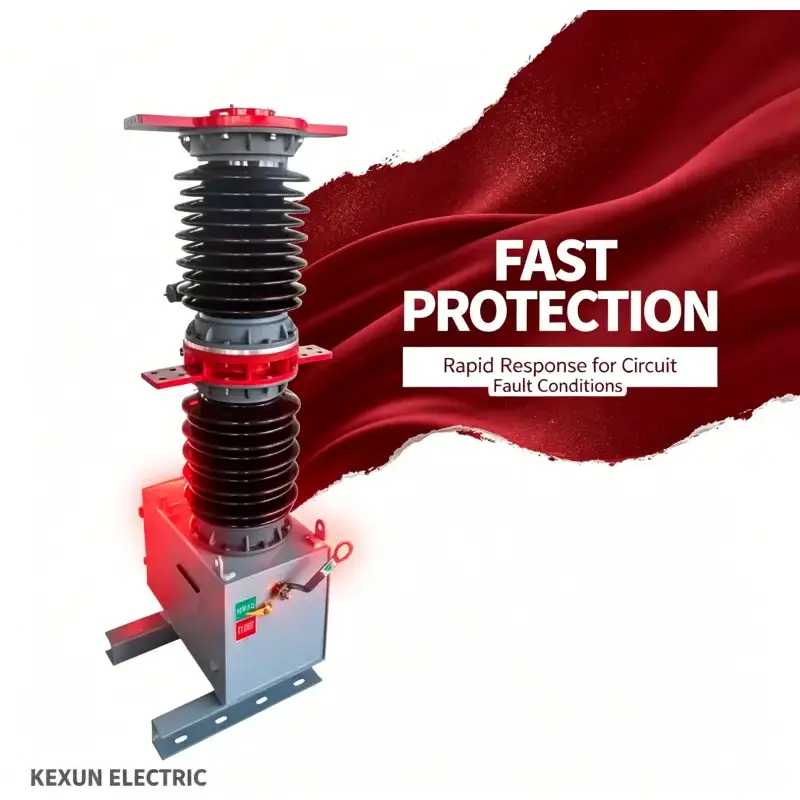

مدار شکن خلاء ولتاژ بالا در فضای باز

ویژگی های محصول

قابلیت اطمینان بسیار بالا

در تمام طول عمر کاملاً بدون نیاز به تعمیر و نگهداری.

عمر مکانیکی و عمر الکتریکی بالا.

اندازه کوچک، وزن سبک و نصب آسان

 با حفاظت رله استاندارد و عملکرد سریع بسته شدن مجدد خودکار.

استفاده از شرایط  ZW7-27.5  نوع مدارشکن خلاء ولتاژ بالا در فضای باز

¨ دما: -30℃ تا 60℃.

¨ ارتفاع: کمتر از 2000 متر

¨ سرعت باد: ≤34 متر بر ثانیه

¨ درجه آلودگی：Ⅳ级；

¨ دمای نگهداری: -40℃ تا 85℃.

پارامتر فنی اصلی vcb

پارامتر مکانیکی اصلی بریکر

ساختار و اصل کار قطع کننده مدار

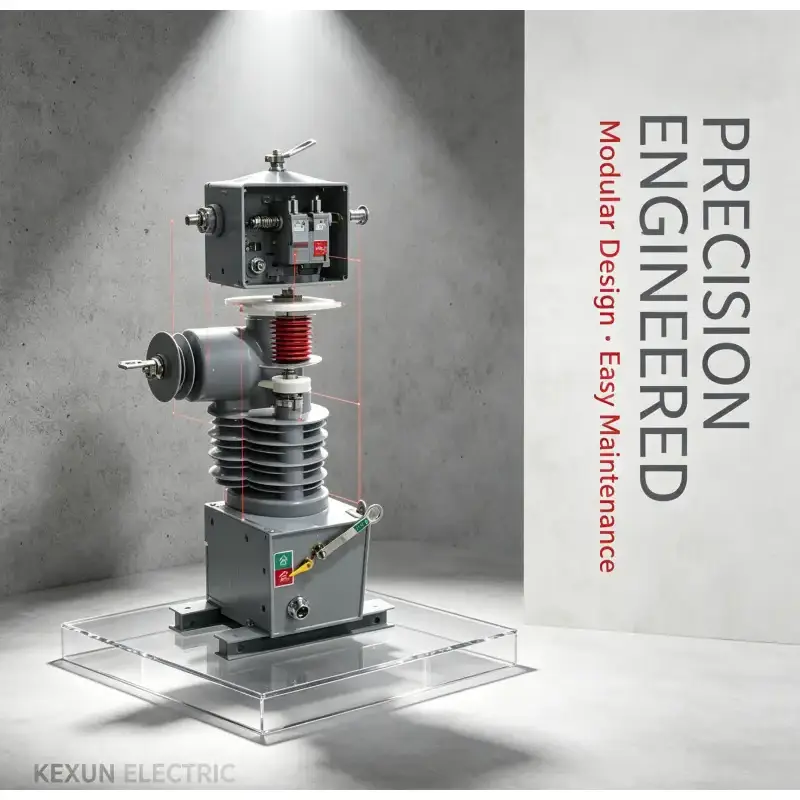

قطع کننده مدار خلاء فشار قوی فضای باز ZW7-27.5 عمدتاً از قطب مهر و موم شده یکپارچه، ترانسفورماتور جریان، مکانیزم کارکرد فنر و جعبه تشکیل شده است. این نوع قطع کننده مدار مینیاتوری شده است. در عین حال مجهز به دستگاه آزادسازی ترمز اضطراری دستی است. ترانسفورماتور جریان را می توان با توجه به نیاز کاربر انتخاب کرد.

کنترل مدارشکن خلاء ولتاژ بالا ZW7-27.5 در فضای باز توسط واحد کنترل هوشمند تکمیل می‌شود. عملکرد روشن و خاموش سوئیچ را می توان به صورت محلی انجام داد و همچنین می توان آن را از راه دور از طریق رابط ارتباطی کار کرد. سایر اطلاعات مدارشکن نیز می‌تواند به مرکز کنترل منتقل شود و کانال ارتباطی می‌تواند کابل، فیبر نوری، GPRS/CDMA، GSM و غیره باشد. کنترل مدارشکن خلاء ولتاژ بالا در فضای باز توسط واحد کنترل هوشمند تکمیل می‌شود. عملکرد روشن و خاموش سوئیچ را می توان به صورت محلی انجام داد و همچنین می توان آن را از راه دور از طریق رابط ارتباطی کار کرد. سایر اطلاعات کلید مدار نیز می تواند به مرکز کنترل منتقل شود و کانال ارتباطی می تواند کابل، فیبر نوری، GPRS/CDMA، GSM و غیره باشد.

یونیت کنترل هوشمند نزدیک به کلید برق نصب می شود و از طریق کابل کنترل به مدار شکن متصل می شود. منبع تغذیه واحد کنترل هوشمند به منبع تغذیه اصلی و منبع تغذیه آماده به کار تقسیم می شود. منبع تغذیه اصلی AC یا DC 220 ولت است که از طریق خط ولتاژ بالا از طریق PT به دست می آید. منبع تغذیه پشتیبان توسط باتری (نصب شده در جعبه واحد کنترل هوشمند) تامین می شود. هنگام کار معمولی، منبع تغذیه اصلی منبع تغذیه پشتیبان را شارژ می کند. هنگامی که منبع تغذیه اصلی قطع می شود، منبع تغذیه پشتیبان همچنان می تواند کنترل قطع کننده مدار و سایر عملیات در واحد کنترل را کامل کند. منبع تغذیه پشتیبان (در صورت بارگیری کامل) می تواند کل دستگاه را حداقل 48 ساعت کار کند.

مکانیزم عملکرد مدارشکن مجهز به یک دسته خاموش اضطراری دستی برای عملیات خاموش کردن اضطراری در صورت از کار افتادن سیستم کنترل یا منبع تغذیه است.

2.1 اصل کار و فرآیند قطع کننده مدار

2.1.1 اصل خاموش کردن قوس:

قطع کننده مدار خلاء فشار قوی فضای باز ZW37-27.5 از قطع کننده خلاء با خلاء به عنوان اطفاء قوس و رسانه عایق استفاده می کند که درجه خلاء بسیار بالایی دارد. هنگامی که کنتاکت های متحرک و استاتیک تحت اثر مکانیسم عملکرد با الکتریسیته خاموش می شوند، یک قوس خلاء بین کنتاکت ها ایجاد می شود. در عین حال، به دلیل ساختار خاص کنتاکت‌ها، یک میدان مغناطیسی طولی مناسب نیز در شکاف بین کنتاکت‌ها ایجاد می‌شود که باعث می‌شود قوس خلاء منتشر بماند و قوس به طور مساوی روی سطح تماس توزیع شود تا بسوزد تا ولتاژ قوس پایین حفظ شود. هنگامی که جریان به طور طبیعی از صفر عبور می کند، یون های باقیمانده، الکترون ها و بخار فلز را می توان در عرض میکروثانیه از زمان بر روی سطح تماس و سپر ترکیب یا متراکم کرد. از آنجایی که از میدان مغناطیسی طولی برای کنترل قوس خلاء استفاده می شود، مدار شکن خلاء توانایی قوی و پایداری برای قطع جریان دارد.

2.1.2 ذخیره سازی:

انرژی باز و بسته شدن مدارشکن خلاء فشار قوی فضای باز ZW7-27.5 با عملکرد بالا ذخیره شده و در جعبه واحد کنترل هوشمند نصب می شود. هنگام باز و بسته شدن. ارائه شده توسط منبع تغذیه اصلی یا منبع تغذیه پشتیبان واحد کنترل، زمان شارژ بیش از 10 ثانیه نیست و خطای ولتاژ خازن ≤1 ولت است.

2.1.3 بستن: دکمه کلید روشن را روی واحد کنترل هوشمند به صورت محلی فشار دهید، یا سیم پیچ کلید مکانیزم عملیاتی را با عملکرد کلید روشن کنترل از راه دور فعال کنید، به طوری که هسته آهنی کنتاکت متحرک قطع کننده مدار را به سمت روشن شدن با سرعت مشخص هدایت می کند. هنگامی که قضاوت می شود که قطع کننده مدار در موقعیت بسته شدن است، حلقه کنترل به طور خودکار منبع تغذیه سیم پیچ بسته شدن را خاموش می کند. در این زمان، هسته آهنی به دلیل عملکرد آهنربای دائمی در سمت بسته شدن نگه داشته می شود. پس از خاموش شدن سیم پیچ بسته، نه تنها می تواند بر نیروی واکنش فنر تماس قطع کننده مدار غلبه کند، بلکه نیروی خود نگهدارنده بسته شدن را نیز دارد، به طوری که می توان مدار شکن را به طور قابل اعتماد در موقعیت بسته شدن نگه داشت.

2.1.4 باز کردن: دکمه خاموش کردن را روی واحد کنترل هوشمند به صورت محلی فشار دهید، یا سیم پیچ خاموش کننده مکانیزم عملیاتی را با عملیات خاموش کردن کنترل از راه دور فعال کنید، تا بر نیروی خود نگهدار آهنربای دائمی در سمت بسته غلبه کنید و فنر خاموش کننده، هسته آهنی را در مدار با سرعت خاموش بکشد تا مشخصات متحرک سوئیچ را به کنتاکت قطع کند. هنگامی که تشخیص داده شود که قطع کننده مدار در موقعیت باز قرار دارد، حلقه کنترل به طور خودکار منبع تغذیه سیم پیچ بازشو را قطع می کند و در این زمان، هسته آهنی به دلیل نیروی کششی فنر بازشو در سمت باز نگه داشته می شود، به طوری که قطع کننده مدار به طور قابل اعتماد در موقعیت باز نگه داشته می شود.

2.1.5 عملیات باز کردن ترمز اضطراری دستی:

هنگامی که قطع کننده مدار در موقعیت بسته شدن قرار دارد، دکمه عملکرد قطع دستی قطع کننده مدار را با یک میله عملیاتی عایق نگه دارید و آن را به سمت پایین بکشید، و قطع کننده مدار می تواند با سرعت مشخصی خاموش شود، که می تواند اطمینان حاصل کند که قطع کننده مدار می تواند به طور قابل اعتماد جریان بار نامی را خاموش کند.
