جعبه اتصال فتوولتائیک
جعبه اتصال فتوولتائیک تولید شده توسط Kexun در کارخانه چین برای سیستم تولید برق پشت سر هم فتوولتائیک مناسب است ، که بخشی از حفاظت از انرژی مهم سیستم اینورتر پشت سر هم و سیستم شبکه برق را انجام می دهد. این حفاظت از رعد و برق ثانویه را اتخاذ می کند ، و سطح حفاظت IP65 است که برای نصب در فضای باز برای برآورده کردن نیازهای ضد آب ، ضد گرد و غبار ، حفاظت از ماوراء بنفش و خوردگی اسپری نمکی استفاده می شود.
مدل: KXHLX
مارک: KEXR
مدل: KXHLX
مارک: KEXR
ویژگی های جعبه اتصال فتوولتائیک نوع KXHLX
ساختار داخلی جعبه اتصال فتوولتائیک ساده و واضح است و سیم کشی مرتب و معقول است. قابلیت اطمینان بالا و نگهداری ساده. نصب در فضای باز دیواری می تواند با محیط های مختلف سخت سازگار باشد. علاوه بر مواد و اندازه های استاندارد ، می توان آن را با توجه به نیاز کاربر سفارشی کرد.
parameters پارامترهای فنی جعبه اتصال فتوولتائیک از نوع KXHLX

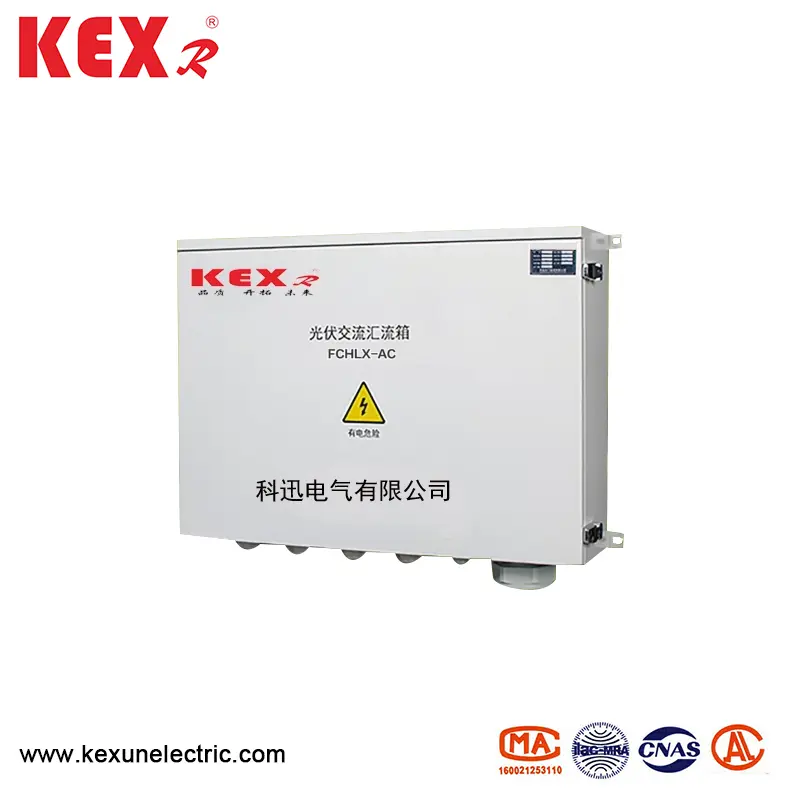

جعبه اتصال فتوولتائیک از نوع AC
|
قسمت |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
خطوط ورودی |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
حداکثر ولتاژ ورودی |
690 ولت |
||
|
جریان ورودی خطوط |
0 ~ 100a |
||
|
جریان خروجی حداکثر |
250a |
400a |
630a |
|
ولتاژ دارای امتیاز |
480vac |
||
|
سطح محافظت از ولتاژ |
480vac |
||
|
ظرفیت جریان اسمی (8/20μs) |
20KA (مطابق با نیاز مشتری) |
||
|
حداکثر ظرفیت جریان (8/20μs) |
40KA (مطابق با نیاز مشتری) |
||
|
زمان پاسخ |
25 میلیون پوند |
||
|
دما و رطوبت |
دمای کار ： -40 ~ 85 ℃ ， 95 ٪ ， بدون چگالش و گاز خورنده |
||
|
ارتفاع |
کمتر از 4000 متر |
||
|
ماده کابینه |
صفحه فولادی گالوانیزه گرم/فولاد ضد زنگ/پلاستیک نورد سرد/پلاستیک مهندسی |
||
|
مدرک IP کابینت |
IP65 |
||
|
اتصال کابل درجه IP |
IP66 |
||
|
ابعاد اتصال کابل: W*H*D |
800*600*200 میلی متر |
800*800*200 میلی متر |
800*1000*200 میلی متر |

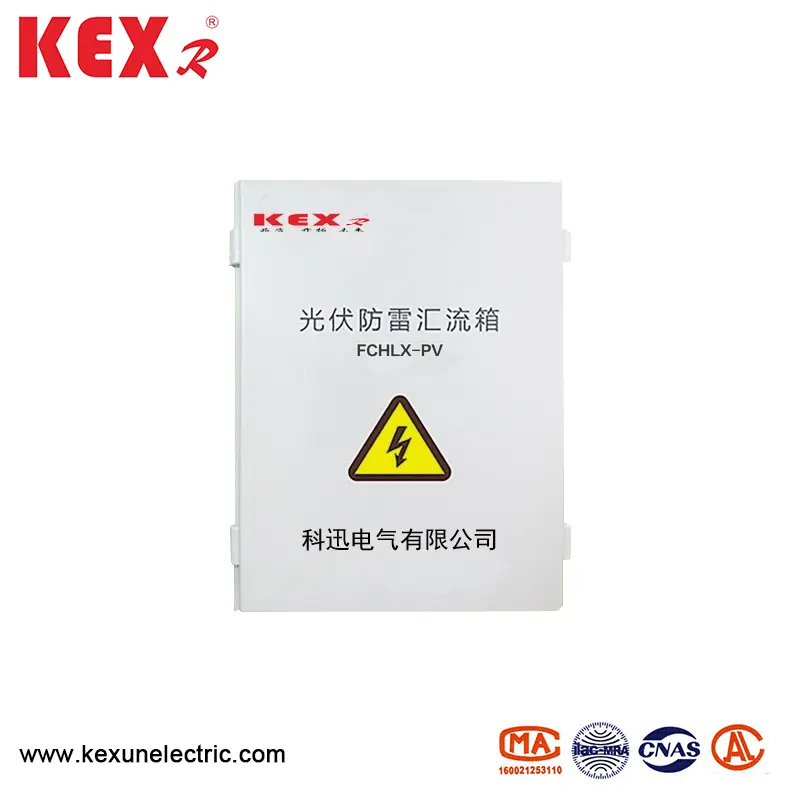

جعبه اتصال فتوولتائیک نوع DC
|
قسمت |
|
buchhlx-pv6 / 2 |
buchhlx-pv6 / 3 |
buchhlx-pv6 / 4 |
|
پارامتر برقی |
ولتاژ DC سیستم حداکثر |
1000 |
1000 |
1000 |
|
حداکثر جریان ورودی خط |
20a |
20a |
20a |
|
|
خطوط ورودی حداکثر |
6 |
6 |
8 |
|
|
جریان سوئیچ خروجی حداکثر |
32a/40a |
20a/32a |
20a/32a |
|
|
مقدار MPPT اینورتر |
2 |
3 |
2 |
|
|
خطوط خروجی |
2 |
3 |
2 |
|
|
محافظت از رعد و برق |
نوع تست |
حفاظت ثانویه |
حفاظت ثانویه |
حفاظت ثانویه |
|
جریان تخلیه اسمی |
20ka |
20ka |
20ka |
|
|
جریان حداکثر تخلیه |
40ka |
40ka |
40ka |
|
|
سطح محافظت از ولتاژ |
3.8 کیلو ولت |
3.8 کیلو ولت |
3.8 کیلو ولت |
|
|
حداکثر ولتاژ کار مداوم |
1050 ولت |
1050 ولت |
1050 ولت |
|
|
قطب |
3p |
3p |
3p |
|
|
شخصیت های ساختار |
ماژول پلاستیکی |
|||
|
خصوصیات حفاظت از رعد و برق |
درجه IP |
IP65 |
||
|
سوئیچ خروجی |
قطع کننده مدار DC/قطع کننده چرخشی DC |
|||
|
کانکتور ضد آب SMC4 |
پیکربندی استاندارد |
|||
|
فیوز PV DC |
پیکربندی استاندارد |
|||
|
دستگاه حفاظت PV DC Surge |
پیکربندی استاندارد |
|||
|
ماژول نظارت |
N |
|||
|
دیود ضد انعطاف |
N |
|||
|
ماده جعبه |
پی وی سی |
|||
|
روش نصب |
نوع حلقوی دیوار |
|||
|
دمای کار |
-25 ~ 55 ℃ |
|||
|
ارتفاع |
2000 متر |
|||
|
رطوبت مجاز |
0 ~ 95 ％ ， عدم پذیرش |
|||
|
عرض *ارتفاع *عمق (میلی متر) |
400*300*160 |
500*400*190 |
500*400*190 |
|
