ترانسفورماتور جعبه پله فتوولتائیک

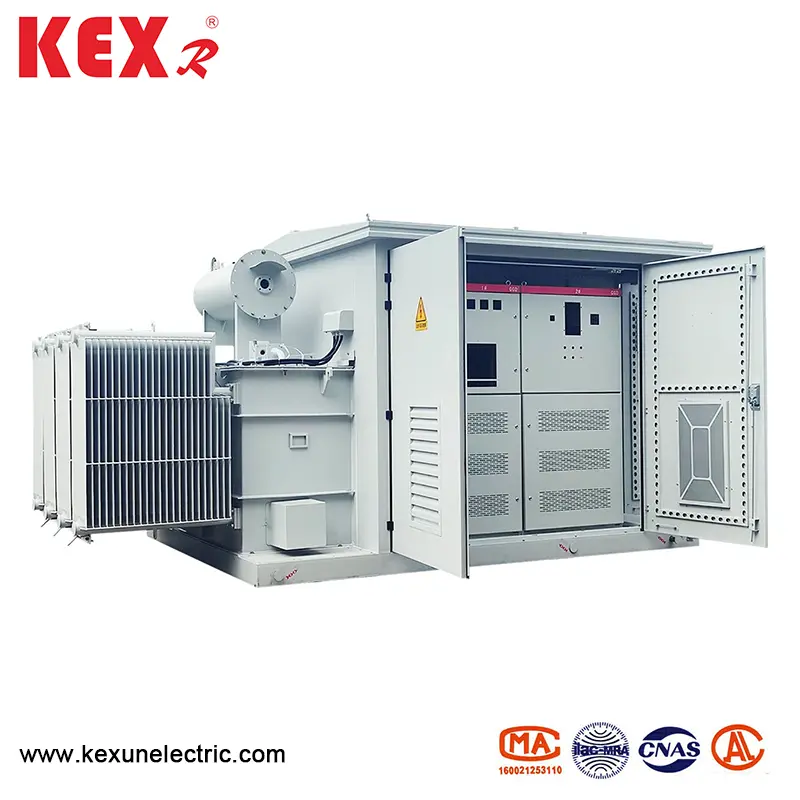

composition ترکیب اصلی ترانسفورماتور جعبه پله فتوولتائیک از نوع YB-12

ترانسفورماتور جعبه پله فتوولتائیک معمولاً توسط سه قسمت زیر در یک جعبه یکپارچه می شود: ◆ اینورتر فتوولتائیک (قسمت اختیاری): خروجی جریان مستقیم (DC) را با ماژول های فتوولتائیک به جریان متناوب (AC) تبدیل کنید و ولتاژهای خروجی مشترک 270V ، 315V ، 400V و غیره است. سطح ولتاژ مورد نیاز شبکه برق (مانند 10kV و 35kV).

switchgear ولتاژ بالا: از جمله قطع کننده مدار ، قطع کننده ها ، دستگاه های محافظ و غیره که برای کنترل شبکه و محافظت از سیستم استفاده می شود. توجه: برخی از ترانسفورماتورهای جعبه ممکن است شامل اینورترها نباشند ، بلکه فقط ترانسفورماتورها و سوئیچ های ولتاژ بالا را تقویت می کنند (به نام "ترانسفورماتور جعبه تقویت کننده").

● توابع اصلی ترانسفورماتور جعبه پله فتوولتائیک

◆ تقویت ولتاژ: الزامات شبکه برق را برای ولتاژ متصل به شبکه برآورده کنید.

insolation انرژی الکتریکی: سیستم فتوولتائیک از طریق ترانسفورماتور از طریق شبکه برق جدا می شود.

◆ عملکرد محافظت: بیش از حد ، ولتاژ بیش از حد ، مدار کوتاه ، محافظت از جزیره و غیره.

◆ نظارت و کنترل: از نظارت از راه دور پشتیبانی کرده و داده هایی مانند ولتاژ ، جریان و قدرت را در زمان واقعی جمع آوری کنید.

● ویژگی های فنی ترانسفورماتور جعبه فتوولتائیک

◆ اتلاف حرارتی کارآمد: تهویه یا اتلاف حرارت اجباری (مانند فن ها و تهویه هوا) باید در طراحی جعبه در نظر گرفته شود تا از دمای بالا در عمر خدمات تجهیزات جلوگیری شود.

◆ درجه حفاظت: معمولاً IP54 یا بالاتر ، ضد گرد و غبار ، ضد رطوبت و مه آلود نمکی (مناسب برای مناطق ساحلی یا با ارتفاع زیاد).

transform ترانسفورماتور با ضرر کم: از ورق فولادی سیلیکون از آلیاژ آمورف یا صرفه جویی در مصرف انرژی برای کاهش از بین رفتن بدون بار استفاده می شود.

connection اتصال شبکه هوشمند: توابع پشتیبانی مانند جبران قدرت واکنشی (SVG) و سرکوب هارمونیک و مطابق با مشخصات شبکه برق.

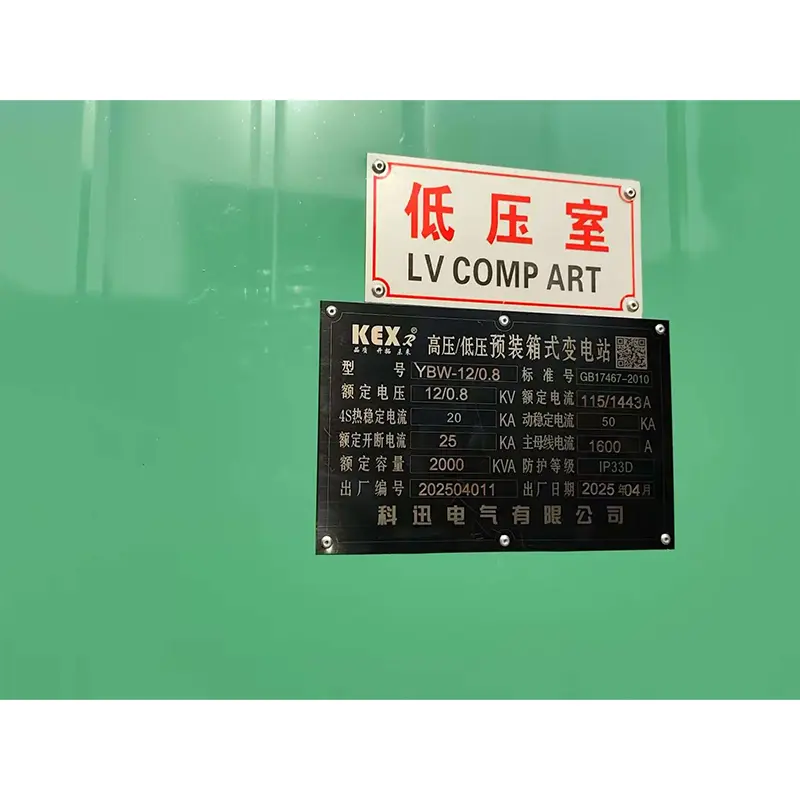

parameters پارامترهای فنی

سطح ولتاژ دارای امتیاز: 35 کیلو ولت و 10 کیلو ولت و پایین ؛  فرکانس: 50 ؛  سطح عایق (جدول زیر را ببینید).
