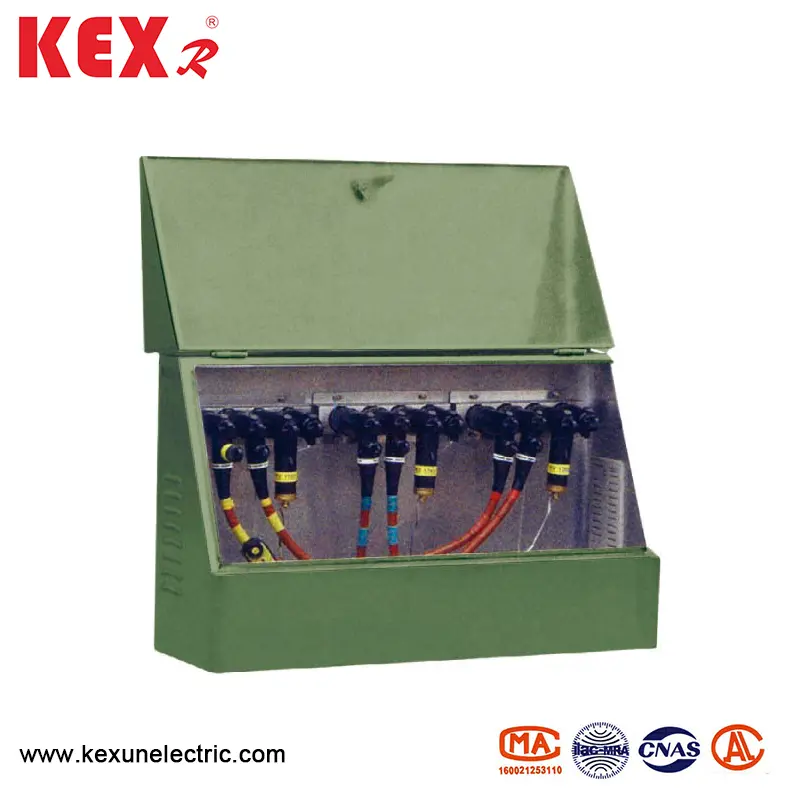

جعبه شعبه کابل 15 کیلو ولت آمریکایی

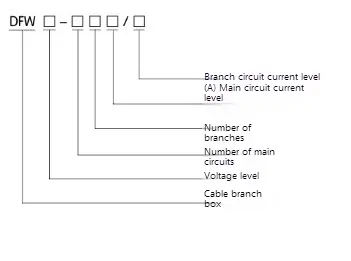

● توضیحات شماره گذاری

● ویژگی های جعبه شاخه کابل آمریکایی DFW نوع 15KV

◆ ویژگی طراحی

▶ طراحی جعبه مشترک: کلیه اتصالات کابل ، سوئیچ ها و سایر اجزای موجود در یک جعبه فلزی ، با ساختار جمع و جور و اشغال فضای کوچک یکپارچه شده اند.

▶ مدولار بودن پایین: در مقایسه با جعبه شعبه اروپایی ، جعبه شعبه آمریکایی قابلیت گسترش ضعیفی دارد و معمولاً تعداد مشخصی از مدارها را اتخاذ می کند (مانند مدار 2 ~ 6).

protection حفاظت از پوسته فلزی: این جعبه بیشتر از فولاد ضد زنگ یا فولاد گالوانیزه ساخته شده است و سطح حفاظت به طور کلی IP54 (ضد گرد و غبار و ضد آب) است و برخی از مدل های سطح بالا می توانند به IP65 برسند.

◆ حالت اتصال کابل

با استفاده از لوازم جانبی کابل آمریکایی

box جعبه شاخه کابل 15 کیلو ولت آمریکایی از یک کانکتور قابل جدا شدن (کانکتور Loadbreak) ، مانند پلاگین آرنج 200A یا 600A ، برای پشتیبانی از پلاگین زنده استفاده کنید (میله عامل ویژه لازم است).

contense اتصالات کابل کاملاً عایق یا نیمه عایق هستند و برخی از قسمت های زنده ممکن است در معرض دید قرار بگیرند ، بنابراین لازم است با کلاه های محافظ عایق همکاری کنیم.

▶ مناسب برای انواع کابل ها: کابل مس یا کابل آلومینیومی پشتیبانی می شود و مقطع معمولاً از 50 میلی متر تا 500 میلی متر متغیر است.

◆ ایمنی و عملکرد محافظتی

box جعبه شاخه کابل آمریکایی DFW نوع 15KV ساختار کاملاً محصور است: تأثیر محیطی خارجی را کاهش داده و خطر شوک الکتریکی را کاهش می دهد.

arrester داخلی (اختیاری): از تأثیر ولتاژ و محافظت از کابل ها و تجهیزات جلوگیری کنید.

function عملکرد نشانه گسل (برخی از مدل ها): مجهز به نشانگر گسل Flip-Flop یا LED ، که برای یافتن سریع نقطه گسل مناسب است.

◆ سازگاری با محیط

▶ مقاومت شدید آب و هوا: جعبه شعبه کابل 15 کیلو ولت آمریکا برای محیط کار -30 ℃ ~+50 ℃ مناسب است و برای عملکرد طولانی مدت در فضای باز مناسب است.

▶ درمان ضد خوردگی: سطح بدنه جعبه با پلاستیک ، گالوانیزه و سایر فرآیندهای برای مقاومت در برابر اسپری و خوردگی نمکی پاشیده می شود.

◆ نصب و نگهداری

▶ نصب مناسب: معمولاً نصب دیواری یا کف نصب شده ، مناسب برای فضاهای باریک.

▶ تعمیر و نگهداری ساده: طراحی کاملاً مهر و موم شده ، اساساً بدون تعمیر و نگهداری ، فقط نیاز به بررسی منظم وضعیت مشترک دارد.

▶ عملیات خط زنده (برخی از مدل ها): از میله عملیاتی عایق ویژه برای وصل کردن و جدا کردن استفاده کنید ، تا باعث کاهش زمان قطع برق شود.

◆ محدودیت ها

× مقیاس پذیری ضعیف: تعداد حلقه ها ثابت است و برای گسترش ظرفیت بعدی باید تجهیزات جایگزین شود.

سطح حفاظت پایین: برخی از مدل ها به اندازه جعبه های شاخه های اروپایی ضد گرد و غبار نیستند.

parameter پارامتر فنی جعبه شاخه کابل آمریکایی DFW نوع 15KV آمریکایی

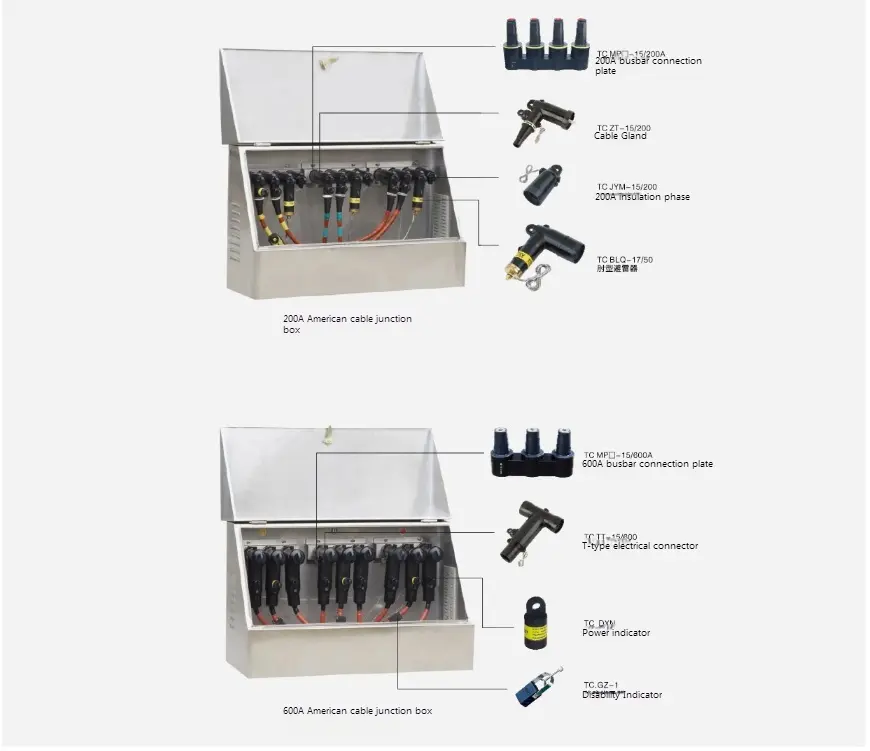

● نمودار مثال DFW نوع 15KV ساختار جعبه کابل آمریکایی

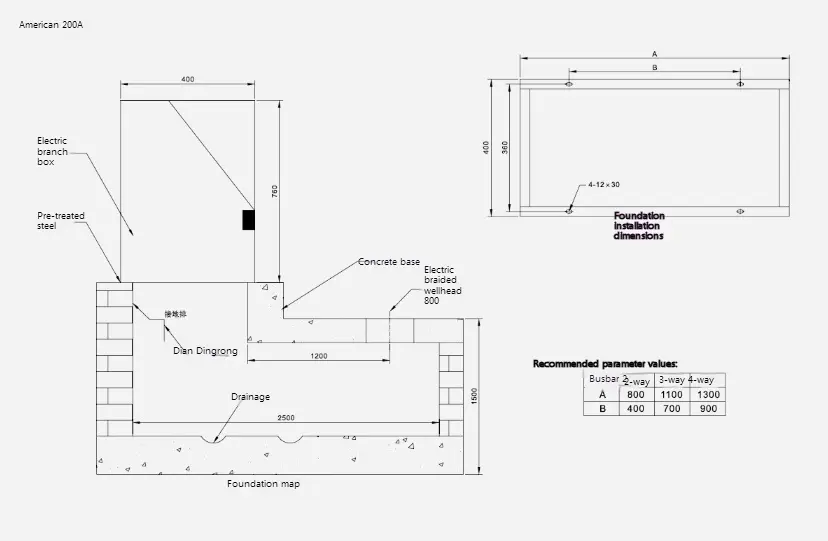

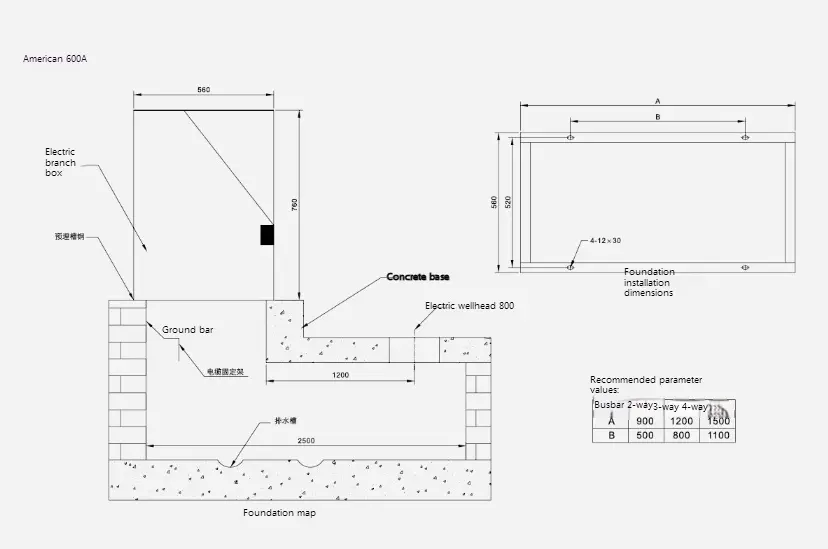

● DFW نوع 15KV ساختار بنیاد کابل کابل آمریکایی
