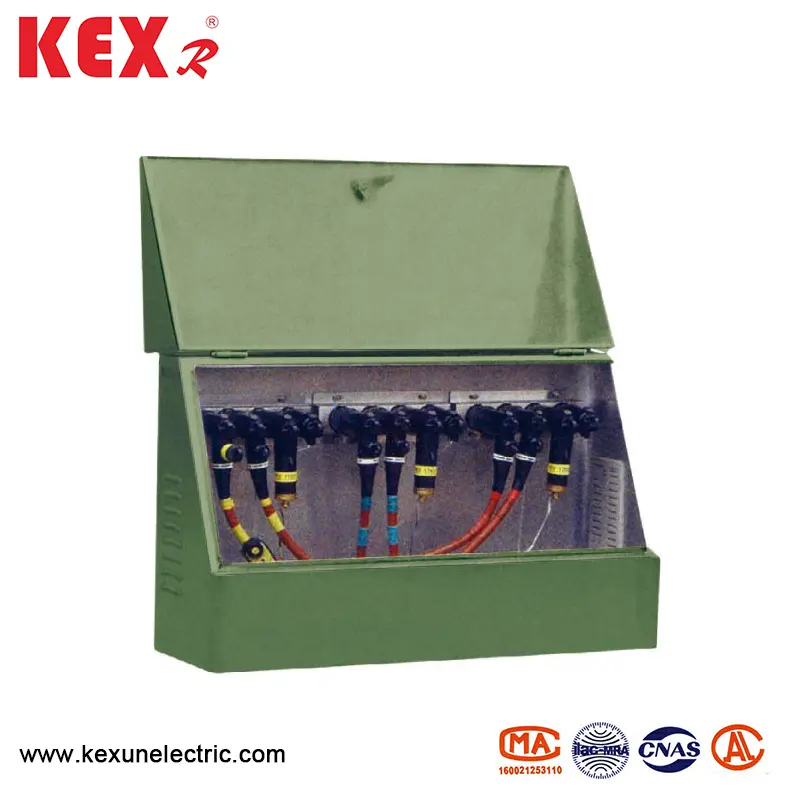

جعبه شعبه کابل 25 کیلو ولت آمریکایی
جعبه شاخه کابل 25kV آمریکایی که توسط Kexun تولید شده است با باز شدن درب یک طرفه و نوار اتوبوس چند طرفه عرضی مشخص می شود ، که دارای مزایای آشکاری از قبیل عرض کوچک ، ترکیب انعطاف پذیر ، عایق کامل و آب بندی کامل است. با توجه به جریان رتبه بندی شده ، می توان آن را به طور کلی به مدار اصلی 600A و مدار شاخه 200A تقسیم کرد. مدار اصلی 600a به طور ثابت توسط پیچ های پیچ متصل است. مدار شاخه 200A اتصال پلاگین را اتخاذ می کند ، و می توان با بار وصل و از هم جدا شد.
مدل: DFW
مارک: KEXR
مدل: DFW
مارک: KEXR
● شرایط استفاده
جعبه شاخه کابل 25 کیلو ولت آمریکایی در شرایط زیر برای استفاده مناسب است.
▶ دمای محیط: بین -30 تا 40
▶ سرعت باد: زیر 34m/s (کمتر از 700pa)
▶ رطوبت: میانگین رطوبت روزانه کمتر از 95 ٪ ؛ میانگین رطوبت ماهانه کمتر از 90 ٪
▶ ضد شوک: شتاب افقی بیش از 0.4m/s و شتاب عمودی بیش از 0.15m/s نیست.
▶ تمایل سایت نصب: کمتر از 3 درجه
▶ محیط نصب: هوای اطراف جعبه شاخه کابل آمریکایی DFW نوع 25KV آمریکایی نباید بدیهی است که توسط خورنده ، گاز قابل احتراق ، بخار آب و غیره آلوده می شود و هیچ ارتعاش خشونت آمیز در محل نصب وجود ندارد.

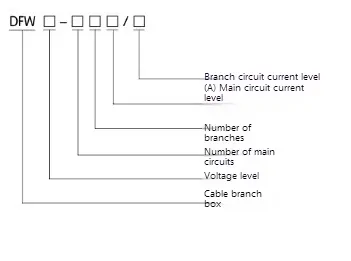

● معنی مدل
parameter پارامتر فنی
|
قسمت |
200A (شبکه شبکه) |
600A (شبکه اصلی) |
|
ولتاژ دارای امتیاز |
15 کیلو ولت |
15/25 کیلو ولت |
|
جریان فعلی |
200a |
600a |
|
دارای جریان کوتاه مدت مقاومت در برابر جریان |
16ka/s |
40ka/s |
|
فرکانس کار 1 دقیقه در برابر ولتاژ مقاومت می کند |
42 کیلو ولت |
42 کیلو ولت |
|
15 دقیقه DC در برابر ولتاژ مقاومت می کند |
53 کیلو ولت |
78 کیلو ولت |
|
Impulse مقاومت در برابر ولتاژ |
96 کیلو ولت |
125 کیلو ولت |
|
حداقل ولتاژ شروع تاج |
11 کیلو ولت |
19 کیلو ولت |
● نمودار مثال جعبه کابل 25kV آمریکایی

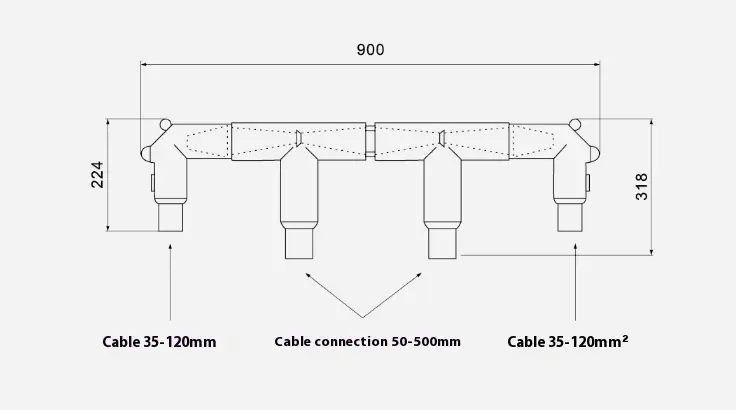

اگر جعبه کابل کابل 25 کیلو ولت به دلیل محدودیت سایت امکان پذیر نباشد ، می توان آن را مستقیماً توسط اتصالات کابل ترکیب کرد تا چندین شاخه کابل تشکیل شود (میله های اتوبوس مورد نیاز نیست و روش اتصال در مثال زیر نشان داده شده است) و در سنگر کابل یا مکان های دیگر قرار می گیرد. مثال 1 هر گروه از چهار خط ورودی و خروجی (2 × 600A+2 × 200A) از دو اتصال دهنده کابل T-II ، دو اتصال دهنده آرنج و یک اتصال متوسط تشکیل شده است. کابل کابل T-ⅱ 200A به کابل کابل آرنج وصل شده است (طرف دیگر به بازرس اکسید تمام عایق وصل شده است).
برای نمونه های اندازه شکل زیر را مشاهده کنید

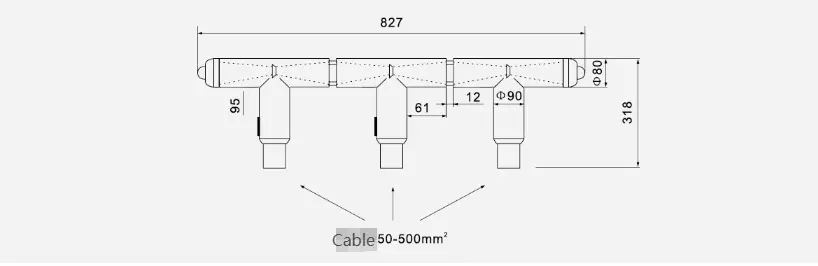

مثال 2 سه خط دسترسی (3x600a) در هر مرحله از سه اتصال دهنده کابل T شکل و دو اتصال دهنده اتصال متوسط تشکیل شده است. شکل زیر را برای ابعاد و مثالها مشاهده کنید:

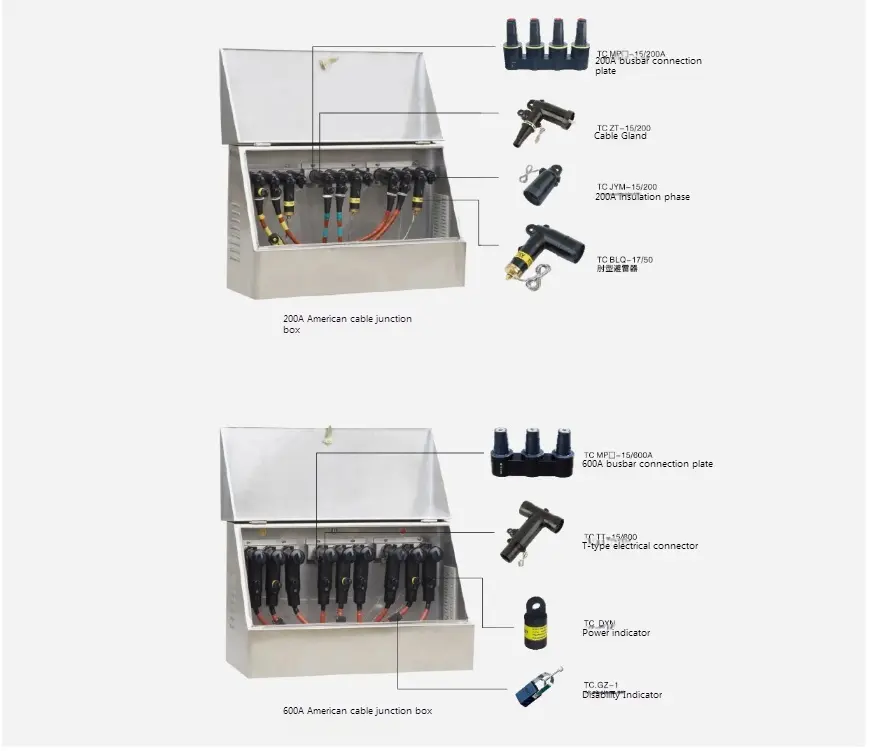

● نمودار مثال
تگ های داغ: جعبه شعبه کابل 25 کیلو ولت ، سازنده چین ، راه حل های الکتریکی Kexun
