جعبه شعبه کابل سوئیچ را بارگیری کنید

product نمای کلی محصول

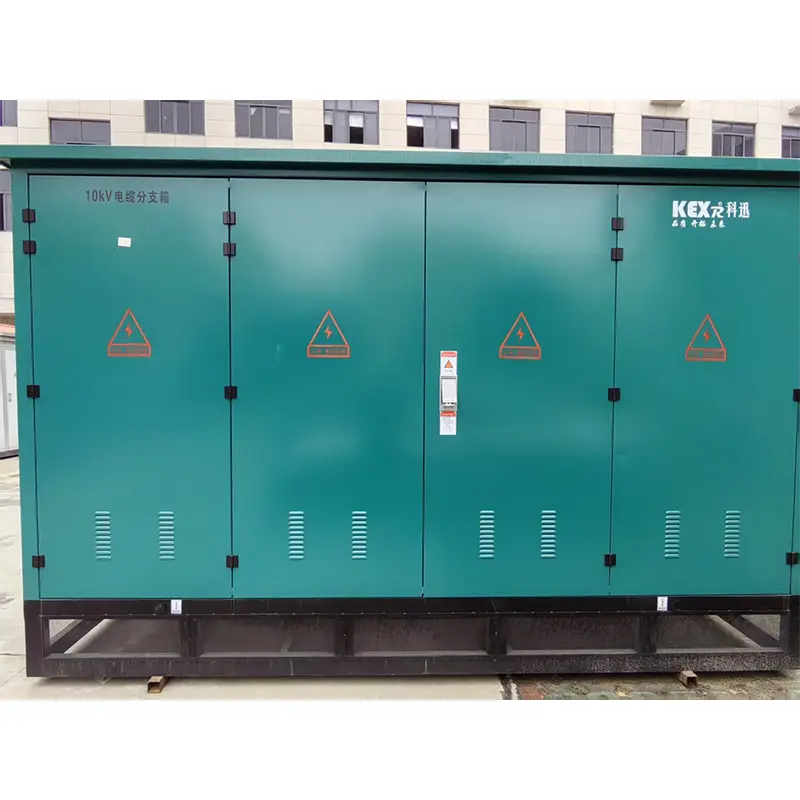

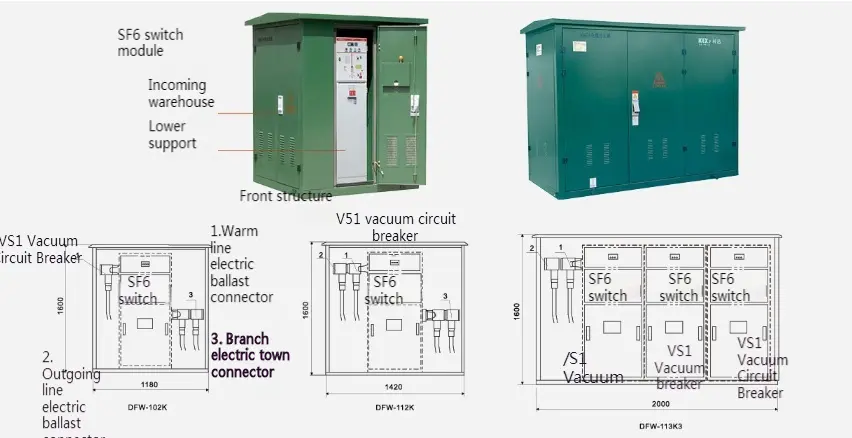

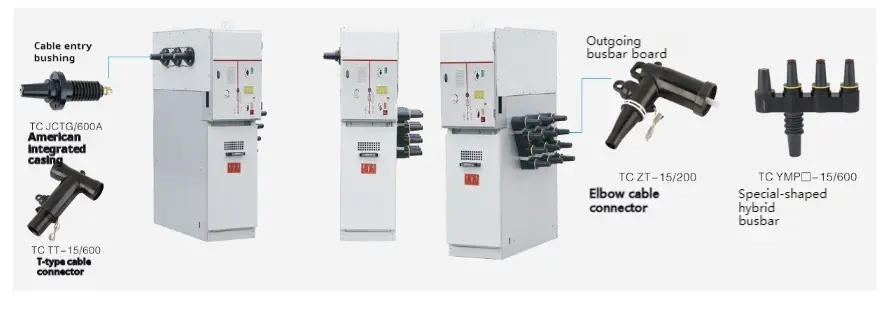

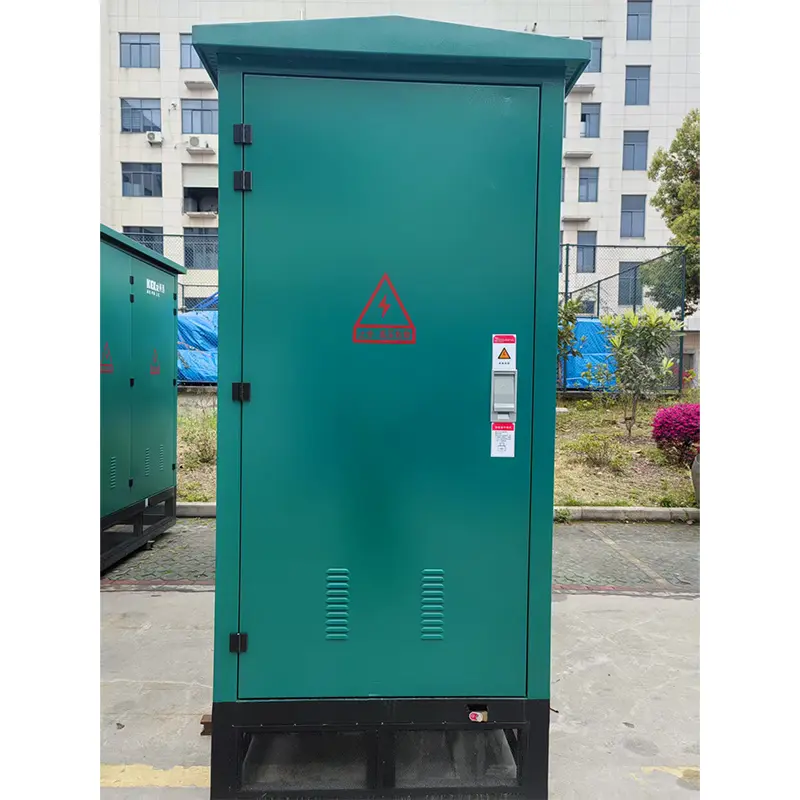

جعبه شعبه کابل سوئیچ DFW با سوئیچ بار سه ایستگاه SF6 مونتاژ شده است ، با جداسازی مبتکرانه از خطوط ورودی و خروجی چپ و راست ، طراحی حداقل ساختاری و قوی ترین عملکرد پیکربندی کابل ، با حداکثر 8 خط ورودی و خروجی. جعبه شعبه نه تنها مزایای جعبه شیر سنتی را حفظ می کند ، بلکه مزایای کابینت شبکه حلقه را نیز دارد ، بنابراین یک تجهیزات ایده آل برای بازسازی شبکه شهری است. اندازه کوچک ، بدون تعمیر و نگهداری ، اقتصاد فنی خوب ، قابلیت اطمینان بالا ، نصب ساده و استفاده راحت. جعبه شاخه کابل با سوئیچ بار SF6 مشخص می شود که سه محفظه در جعبه وجود دارد که یکی از آنها مهر و موم شده است ، و محفظه مهر و موم شده با گاز هگزا فلوئورید گوگرد میکرو تحت فشار پر شده است ، که در آن بیش از یک گروه بارها به طور همزمان خاموش می شوند. مکانیزم عامل سوئیچ بار در محفظه درایو عامل قرار دارد و در محفظه کابل پست های کابل و پایانه های کابل وجود دارد و پایانه های کابل با سوئیچ بار وصل می شوند. سوئیچ های بار در محفظه محصور سوئیچ بار سوئیچ های نوع تماس پویا و استاتیک جدول هستند و شافت چرخان هر سوئیچ بار در یک بخش متقارن در اطراف شافت با سه لایه ثابت است. کابل های موجود در محفظه کابل در سه مرحله گروه بندی می شوند و سه پایانه کابل در هر گروه به نوبه خود به صورت موازی و به طور مورب به سمت پایین توزیع می شوند. هر ترمینال کابل به صورت عمودی با خط شمع کابل در ارتباط است و سه خط شمع کابل موازی با یکدیگر هستند. محفظه بسته دارای خط لوله تسکین فشار است.

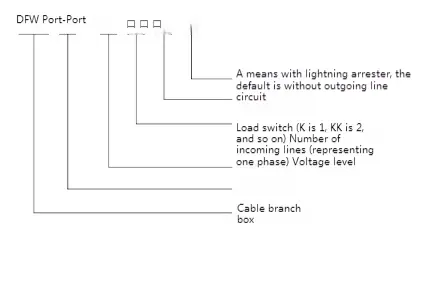

● معنی مدل

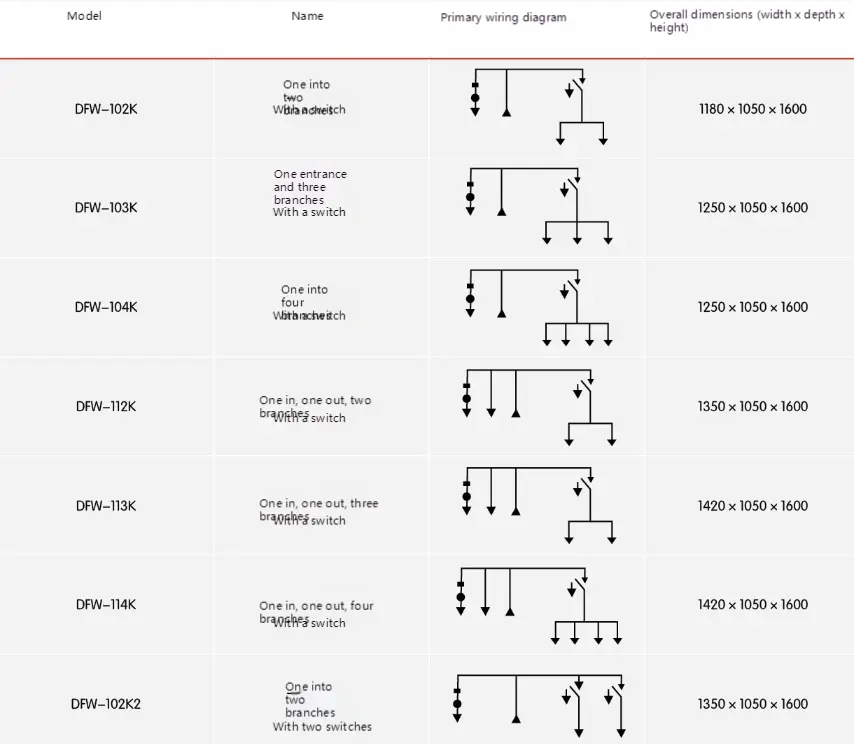

parameter پارامتر فنی

is نمودار طرح بندی

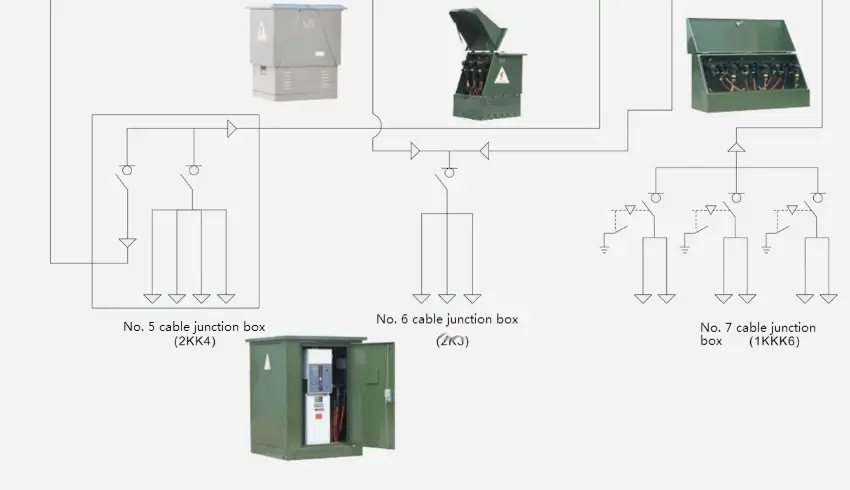

diagram طرح سیم کشی معمولی

● نمودار شماتیک جعبه شاخه کابل با سوئیچ بار SF6

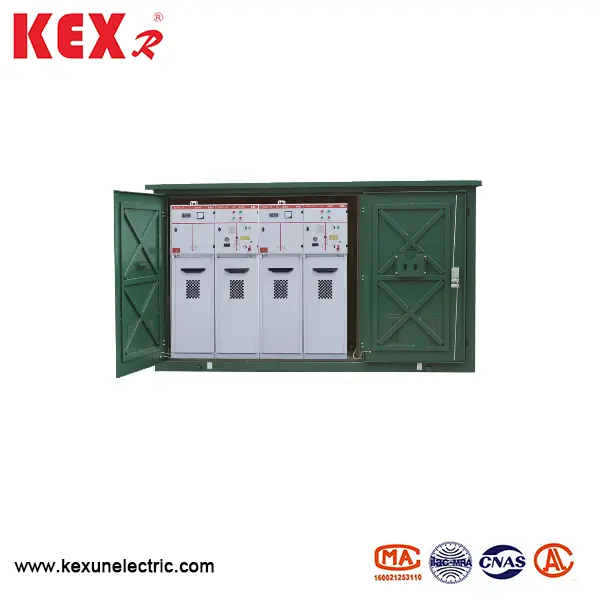

box جعبه شعبه کابل سوئیچ بار با سوئیچ بار خلاء (قطع کننده مدار خلاء)

مونتاژ سوئیچ بار با کیفیت بالا با کیفیت بالا را اتخاذ کنید ، خطوط ورودی و خروجی چپ و راست ، کوچکترین طراحی ساختاری ، قوی ترین عملکرد پیکربندی کابل و خطوط ورودی و خروجی را می توانند به 8 کانال برسند. جعبه شعبه نه تنها مزایای جعبه شیر سنتی را حفظ می کند ، بلکه مزایای کابینت شبکه حلقه را نیز دارد ، بنابراین یک تجهیزات ایده آل برای بازسازی شبکه شهری است. اندازه کوچک ، بدون تعمیر و نگهداری ، اقتصاد فنی خوب ، قابلیت اطمینان بالا ، نصب ساده و استفاده راحت. جعبه شاخه کابل با سوئیچ بار خلاء (خلاء مدار شکن) مشخص می شود که سه محفظه در جعبه وجود دارد که یکی از آنها مهر و موم شده است ، و مکانیسم عملکرد سوئیچ بار درست در جلوی جعبه شاخه قرار دارد که می تواند عملکرد دستی یا الکتریکی را تحقق بخشد. در محفظه کابل سهام کابل و پایانه های کابل وجود دارد و پایانه های کابل با سوئیچ بار متصل می شوند. محفظه های کابل در صورت لزوم توسط طرح طراحی می توانند با فیوزها محافظت شوند و طرح طراحی متنوع است که می تواند عملکردهای تله متری ، کنترل از راه دور و ارتباط از راه دور را تحقق بخشد.

◆ پارامتر فنی

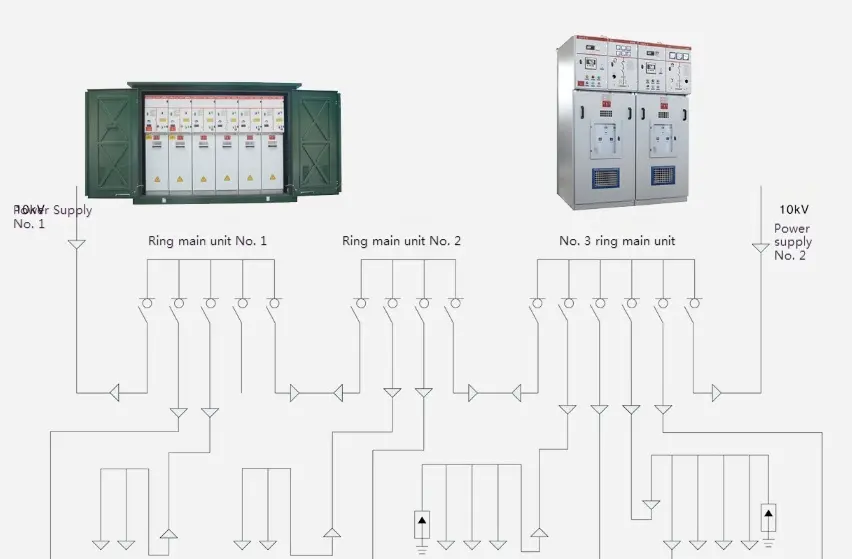

diagram نمودار سیستم اولیه معمولی
