پستانداران نوع آمریکایی

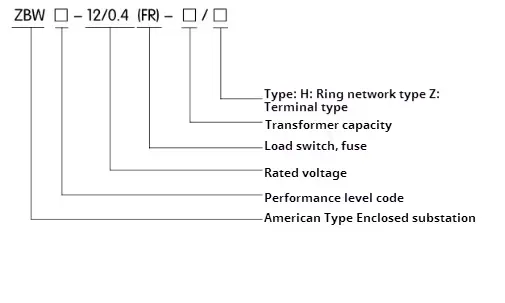

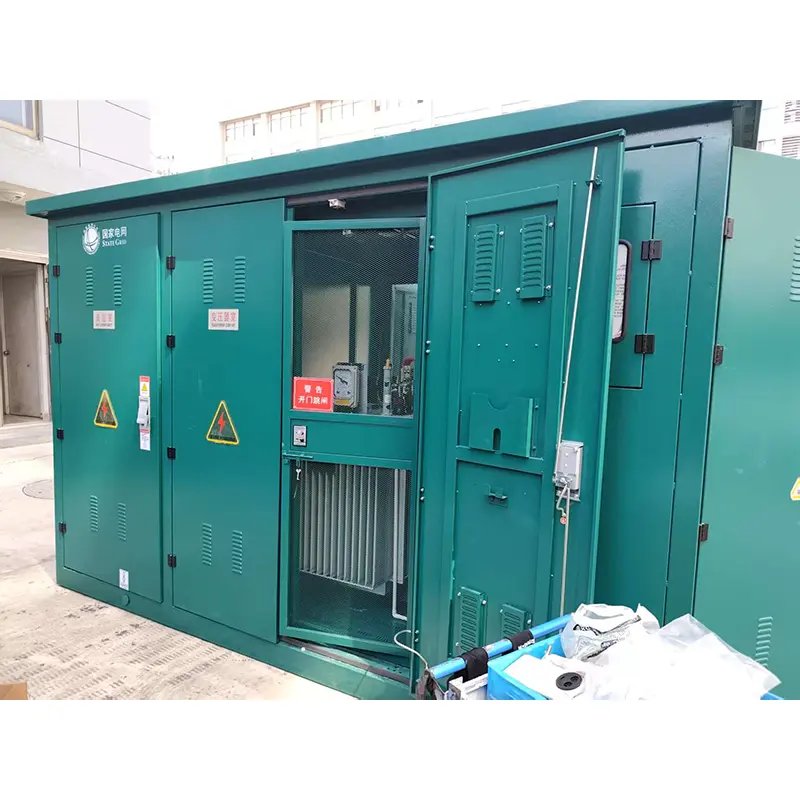

● معنی مدل از نوع ZBW-12 از نوع زیرزمینی بسته بندی شده از نوع آمریکایی

ویژگی های ساختار زیرزمینی محصور شده از نوع آمریکایی

1. زیرزمین محصور شده از نوع آمریکایی ساختار جمع و جور ، حجم کم ، فقط در حدود 1/3 ~ 1.5 ترانسفورماتور جعبه اروپایی داخلی با همان ظرفیت را اتخاذ می کند ، فضای کف را تا حد زیادی کاهش می دهد.

2. ساختار کاملاً مهر و موم شده و کاملاً عایق بندی شده ، هیچ فاصله عایق لازم نیست و ایمنی شخصی با اطمینان محافظت می شود.

3. زیر ایستگاه های بسته بندی شده از نوع آمریکایی با استفاده از سیم کشی ولتاژ بالا برای شبکه حلقه و ترمینال ، با حالت منبع تغذیه انعطاف پذیر و قابلیت اطمینان بالا.

4. عملکرد عالی ترانسفورماتور: از دست دادن کم ، سر و صدای کم و افزایش درجه حرارت پایین. ظرفیت اضافه بار قوی ، مقاومت در برابر مدار کوتاه و مقاومت در برابر ضربه.

5- با انواع نیازهای تغذیه با ولتاژ کم ، که می توانند مطابق این طرح انتخاب شوند یا توسط خودتان طراحی شوند ، برآورده کنید.

6. دو نوع کابل وجود دارد: پلاگین آرنج 200A و 600 کابل کابل ثابت از نوع "T" ، که هر دو می توانند مجهز به بازشور اکسید روی کاملاً عایق بندی شده باشند. سر کابل از نوع 200A را می توان با بار وصل و از بین برد و همچنین می تواند نقش جداسازی سوئیچ را بازی کند.

● فیوز

قسمت ولتاژ بالا از زیرزمین محصور از نوع آمریکایی با اتصال سری از فیوز محافظت از پشتیبان و فیوز پلاگین ، با محافظت کامل ارائه می شود ، که در اصل ، اقتصادی و قابل اعتماد ساده است. فیوز محافظت از پشتیبان یک فیوز با ولتاژ با ولتاژ بالا با ولتاژ با ظرفیت شکستن زیاد است. فقط هنگامی که ترانسفورماتور در داخل کشور شکست بخورد ، فیوز افزونه مجهز به یک فیوز حساس دوگانه است که می تواند محافظت مضاعف از جریان و دما را فراهم کند. پس از دمیدن فیوز دوتایی ، هسته فیوز را می توان به راحتی در سایت جایگزین کرد.

● توالی ساختار و عملکرد

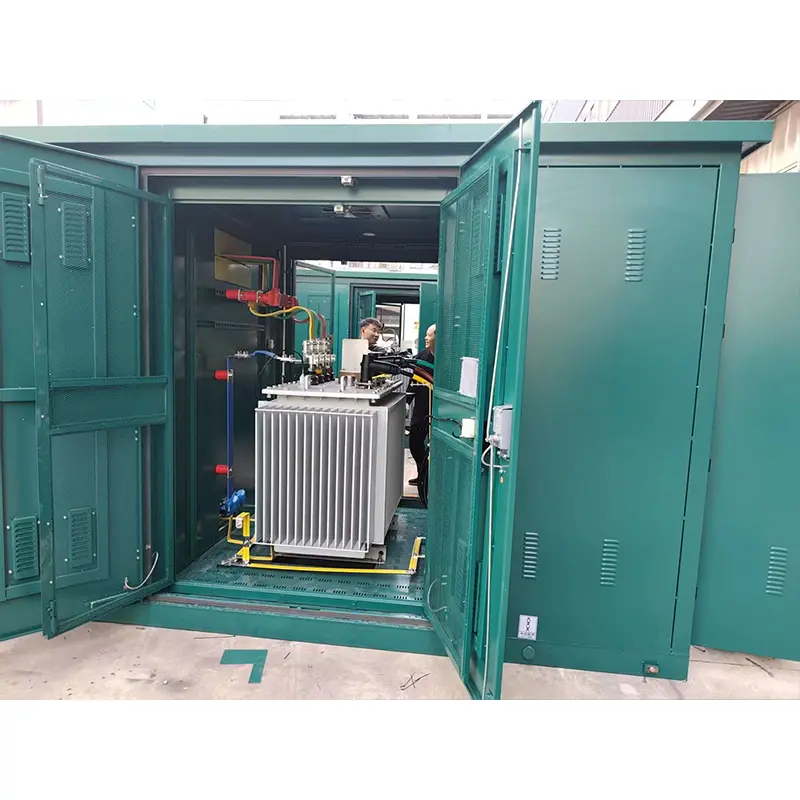

1. طرح بندی

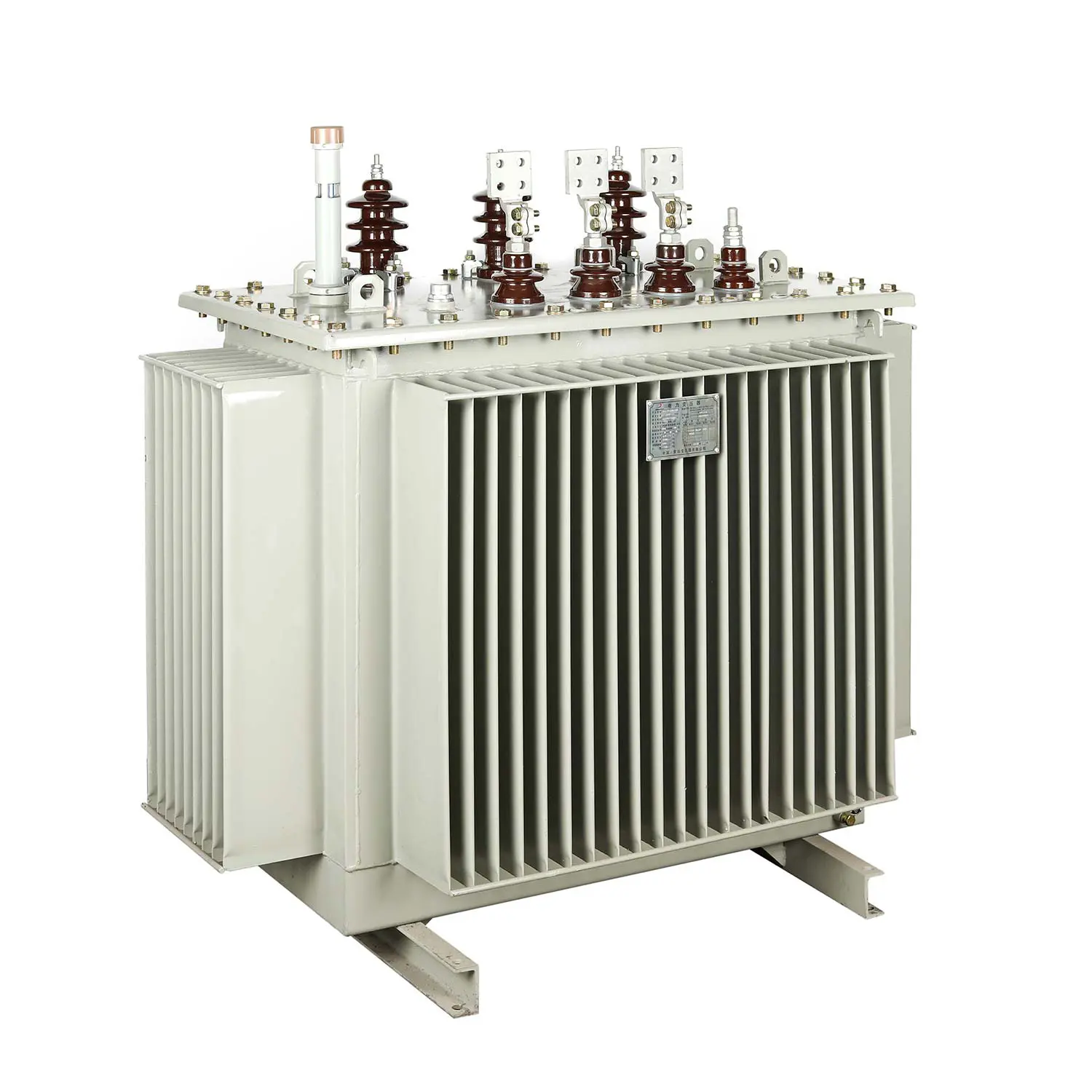

برای شکل و ساختار 10kV ZBW-12 از زیر ایستگاه های ضمیمه شده آمریکایی ، شکل 2 و شکل 3 را ببینید. مخزن روغن به دو قسمت تقسیم می شود: قسمت فوقانی مخزن روغن ولتاژ بالا و قسمت پایین مخزن روغن ترانسفورماتور است. این دو قسمت فقط به صورت الکتریکی متصل هستند ، اما روغن مسدود شده است. نمودار شماتیک در شکل 1 نشان داده شده است ، که در آن خطوط "I" و "I" فیدرهای شبکه حلقه ای هستند ، شاخه های LL "شاخه های ترانسفورماتور هستند و" V "خروجی با ولتاژ کم است. از پست می توان در هر دو سیستم منبع تغذیه شبکه حلقه و سیستم ترمینال استفاده کرد و تبدیل بسیار مناسب است. فید خط و شاخه "Lⅲ" با سوئیچ بار شبکه حلقه تغییر یافته است. در همین زمان ، ترمینال ورودی از ولتاژ بالا ترانسفورماتور مجهز به فیوزهای محافظت از پشتیبان و فیوزهای پلاگین برای محافظت از گسل اتصال کوتاه و اضافه بار و محافظت از بیش از حد شاخه است. در همین زمان ، دستگاه های نمایشگر ولتاژ بالا و بازداشت کنندگان رعد و برق نیز می توانند نصب شوند. انتهای ولتاژ کم ترانسفورماتور پس از عبور از یک متر و یک قطع کننده مدار با ولتاژ کم خروجی است.

● ابعاد و وزن زیر ایستگاه ضمیمه نوع ZBW-12

2. فیوز محافظت از پشتیبان گیری

این به صورت سری با فیوز افزونه در شاخه ترانسفورماتور (به شکل 2 و R2 در شکل 2 مراجعه کنید) برای ایجاد یک فیوز محافظت کامل. این تنها هنگامی که یک گسل اتصال کوتاه در داخل پست وجود دارد ، می وزد ، بنابراین احتمال دمیدن بسیار کم است. در مخزن روغن فوقانی نصب شده است و در صورت بروزرسانی ، مخزن روغن باید باز شود.

3. فیوز پلاگین

◆ هسته ذوب آن دارای حساسیت دوگانه (دما و جریان) است ، یعنی هنگامی که طرف بار از بین می رود (اضافه بار یا دمای بیش از حد) ذوب می شود. فیوز پلاگین و فیوز محافظت از پشتیبان به صورت سری استفاده می شود ، که می تواند کل دامنه را از جریان کوچک (چندین بار در) تا جریان بزرگ (چندین ده کیلو آمپر) محافظت کند و حداکثر جریان شکستن 50KA است.

◆ تطبیق معقول فیوز پشتیبان و فیوز پلاگین به طور مستقیم بر عملکرد کل پستی تأثیر می گذارد. جدول زیر را برای بخشی از دستورالعمل های انتخاب فیوز در پست 10 کیلو ولت در زیر ایستگاه محصور شده برای مرجع مشاهده کنید. توجه: برای سایر انواع پستها مناسب نیست.
