ایستگاه توزیع شهری

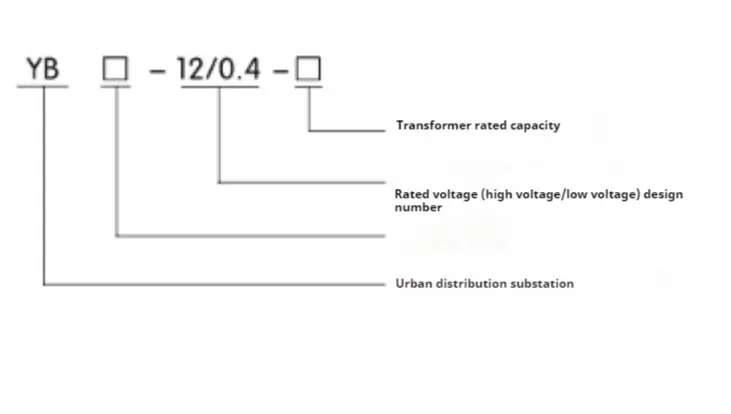

● معنی مدل

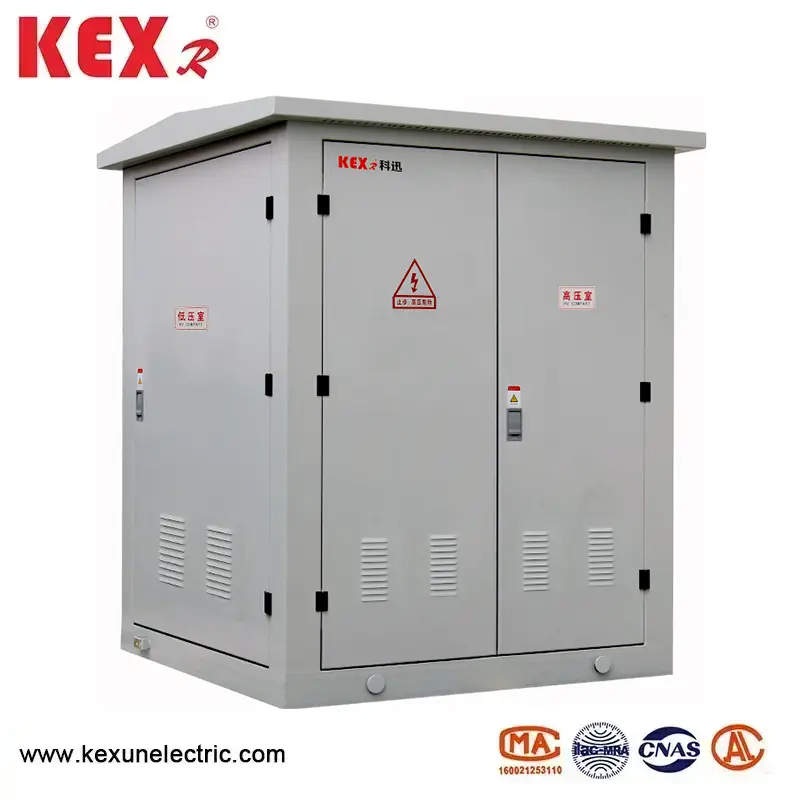

● معرفی محصول از پست توزیع شهری از نوع YB-12

structure ساختار یکپارچه

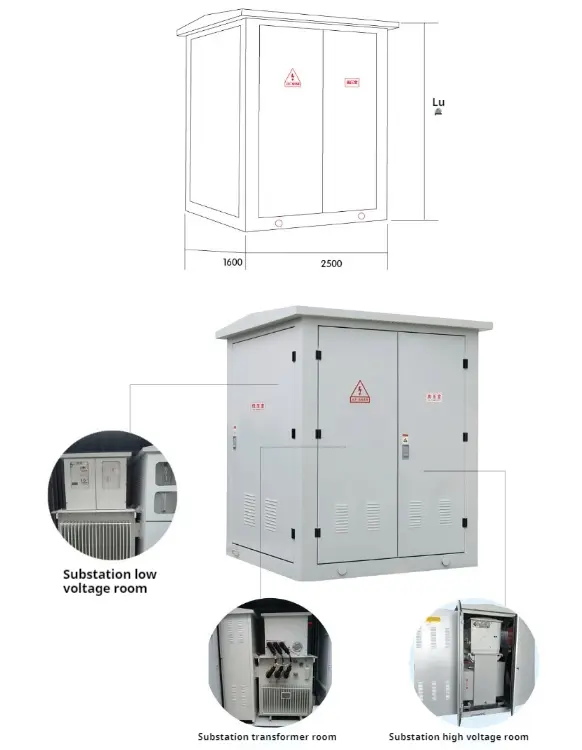

پست توزیع شهری به طور عمده به سه بخش تقسیم می شود: اتاق سوئیچ ولتاژ بالا ، اتاق ترانسفورماتور و اتاق سوئیچ ولتاژ کم ، که می توان به طور جداگانه حمل کرد.

این ایستگاه یک طرح اتلاف گرمای چرخه بزرگ منحصر به فرد را اتخاذ می کند تا از افزایش دما از محصول اطمینان حاصل شود و آب بندی جداگانه بین اتاق ها تبادل گرما بین اتاق ها ایجاد نمی شود.

پوسته زیرزمین توزیع شهری از صفحه استیل ضدزنگ با کیفیت بالا ساخته شده است.

تمام قسمت های ساختار صفحه فولادی تحت درمان با ضد خوردگی ویژه قرار گرفته اند و ساختار صفحه استیل ضدزنگ دارای مقاومت در برابر خوردگی قوی و مقاومت مکانیکی خوبی است.

پست THS را می توان مستقیماً در داخل خانه و بدون پایه ساختمان اضافی نصب کرد ، که باعث صرفه جویی در هزینه و فضا می شود و نصب آن مناسب است.

◆ محفظه فشار بالا SF6 Switchgear پر از گاز که به طور مستقل توسط شرکت ما توسعه یافته است برای ولتاژ بالا اتخاذ شده است ، و تمام سوئیچ ها و اتوبوس ها در یک جعبه استیل ضد زنگ بسته و بدون بدنه بار در خارج از کشور مهر و موم می شوند. عملکرد ایمن و قابلیت اطمینان بالا ؛ طراحی کاملاً ماژولار ، همه ماژول ها می توانند با توجه به نیازهای مصرف برق ، حالت اتصال خروجی جانبی و انبساط بالا را تحقق بخشند و نیازهای طرح منبع تغذیه را تا حد حداکثر برآورده کنند.

◆ محفظه فشار کم خطوط ورودی و ولتاژ کم و ولتاژ همه از شکن های مدار مورد ساخت جدید ساخته شده است که از نظر اندازه کوچک هستند ، عاری از قوس و تعویض آسان هستند. کنترل کننده محافظت جامع هوشمند چند منظوره و دستگاه جبران توان یکپارچه جدید یکپارچه.

◆ اتاق ترانسفورماتور ترانسفورماتور کاملاً با رزین اپوکسی عایق بندی شده است ، و سطح عایق و مقاومت در برابر گرما F است ، و ترانسفورماتور هیچ ماده حفاظت کننده احتراق ندارد و هیچ گونه گاز یا سایر محصولات واسطه ای را تولید نمی کند که در حین کار منجر به محیط زیست نباشد ، بنابراین دارای ویژگی های شعله خوب ، حفظ محیط زیست ، محافظت از محیط زیست و پس انداز انرژی است.

connection اتصال داخلی ترانسفورماتور ولتاژ و سوئیچ جامد چینی توسط لوازم جانبی کابل عایق بندی شده شرکت ، که ایمن ، قابل اعتماد و کاملاً عایق هستند ، متصل می شوند.

● سمت فشار بالا

ولتاژ بالای زیرزمین هوشمند یکپارچه به طور کلی توسط یک دستگاه الکتریکی ترکیبی از سوئیچ فیوز محافظت می شود. پس از دمیدن فیوز در یک مرحله ، سفرهای پیوند سه فاز. سوئیچ بار را می توان از هوای فشرده شده ، خلاء ، سولفور هگزافلوراید و غیره انتخاب کرد و مکانیسم عملیاتی را می توان برای تحقق ارتقاء خودکار توزیع کرد. فیوز یک فیوز با محدودیت جریان با ولتاژ بالا با یک مهاجم است که دارای عمل قابل اعتماد و ظرفیت شکستن بزرگ است. برای پارامترهای اصلی فنی به جدول زیر مراجعه کنید. برای ترانسفورماتورهای بالاتر از 800KVA ، شکن های خلاء مانند ZN12 ، ZN28 و VS1 را می توان برای محافظت انتخاب کرد.

side طرف فشار کم

سوئیچ اصلی در سمت ولتاژ پایین ، قطع کننده مدار جهانی یا هوشمند را برای محافظت انتخابی اتخاذ می کند. سوئیچ خروجی نوع جدیدی از سوئیچ پوسته پلاستیکی را با حجم کم و قوس کوتاه ، حداکثر 30 مدار اتخاذ می کند. دستگاه جبران قدرت واکنشی واکنشی هوشمند هوشمند دارای حالت های سوئیچینگ کنتاکتور و بدون تماس برای انتخاب کاربران است.

● ترانسفورماتور پست توزیع شهری

زیرزمین یکپارچه هوشمند ترانسفورماتورهای سری کم با ضرر ، مبهم ، کاملاً مهر و موم شده S9 ، S10 و S11 را اتخاذ می کند ، و همچنین می تواند ترانسفورماتورهای نوع خشکی از نظر محیطی را با استفاده از کاغذهای با عایق بندی شده با کاغذهای با عایق بندی شده با کاغذ انتخاب کند. قسمت پایین مجهز به چرخ دستی است و ترانسفورماتورها به راحتی می توانند وارد و خارج شوند.

◆ پارامترهای فنی سوئیچ بار

◆ پارامترهای فنی فیوز ولتاژ بالا

parameters پارامترهای فنی قطع کننده مدار ولتاژ کم

● نمودار ابعاد طرح
