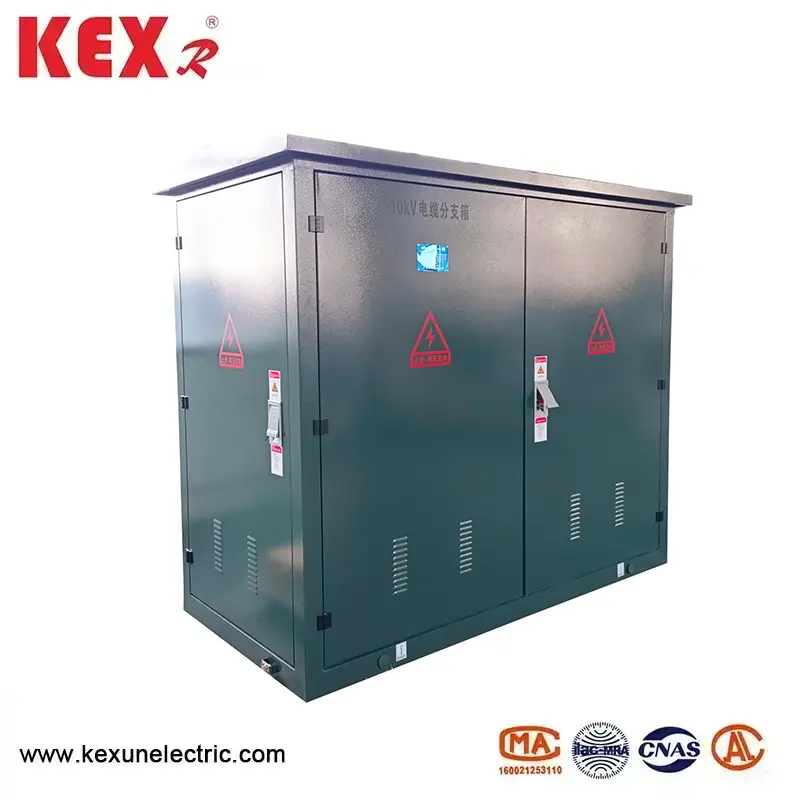

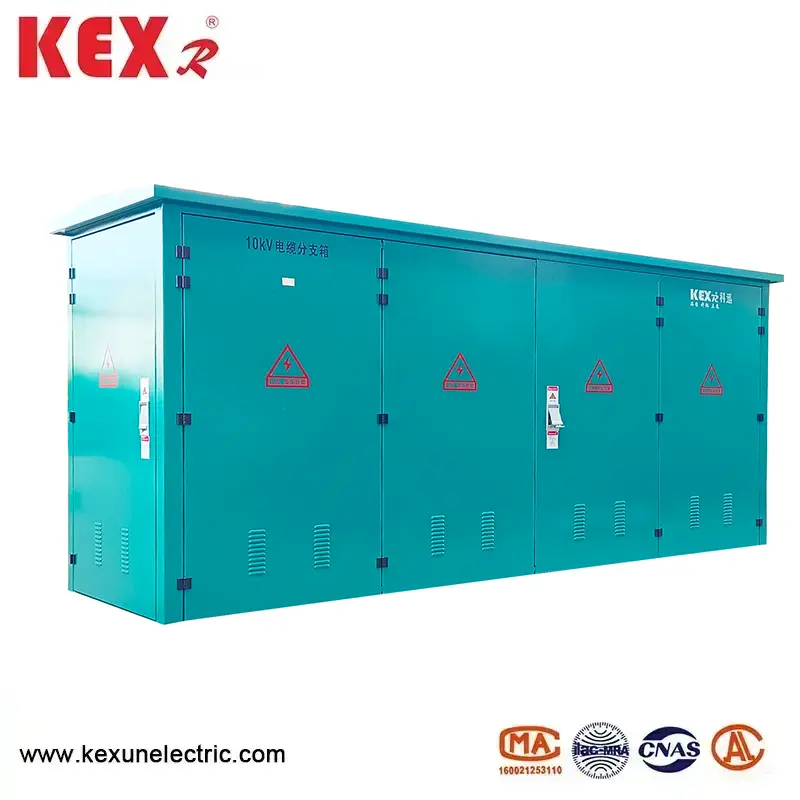

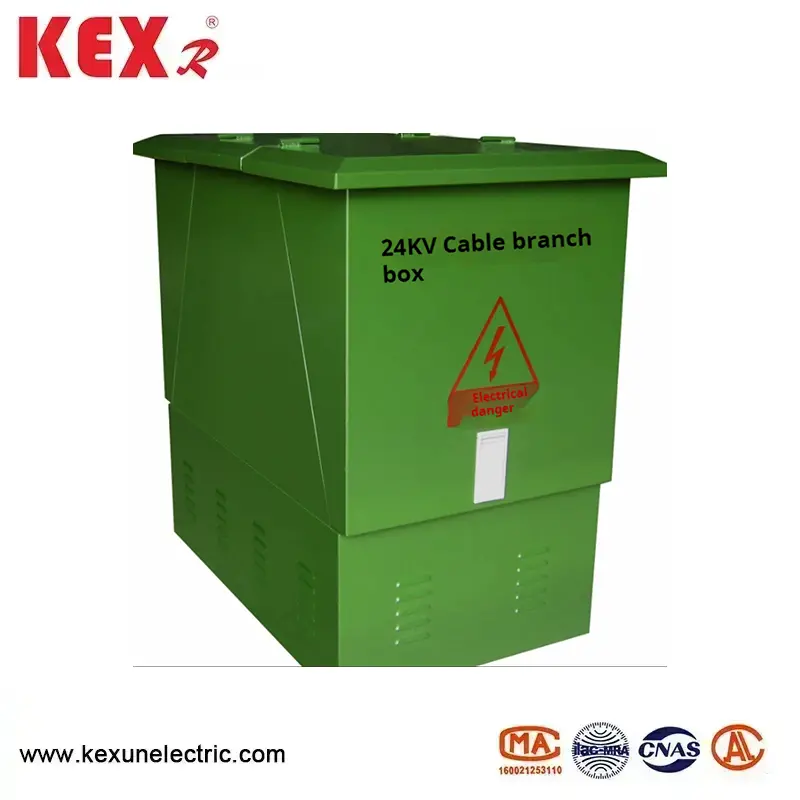

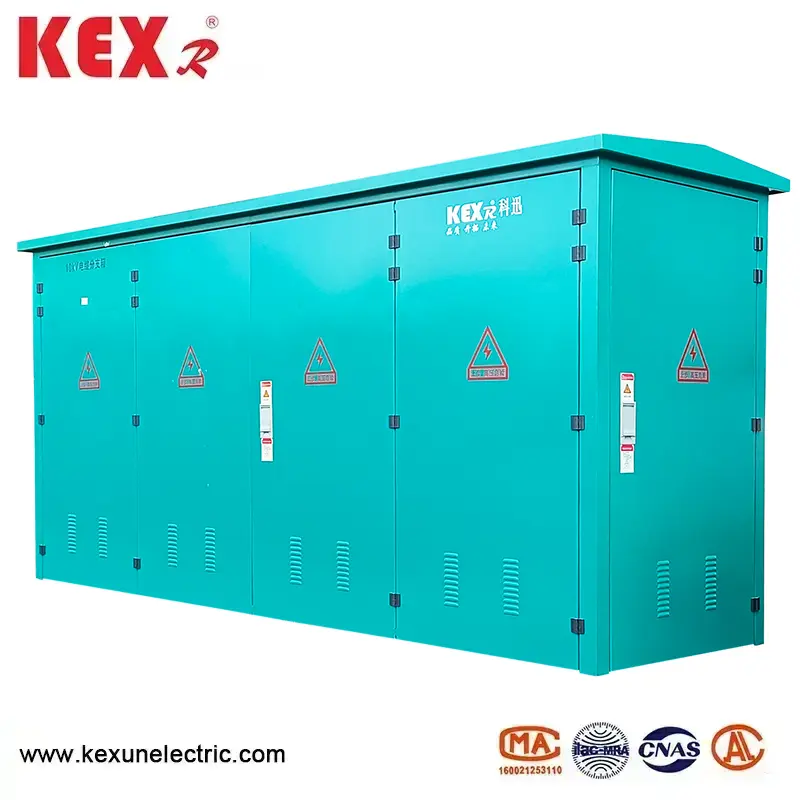

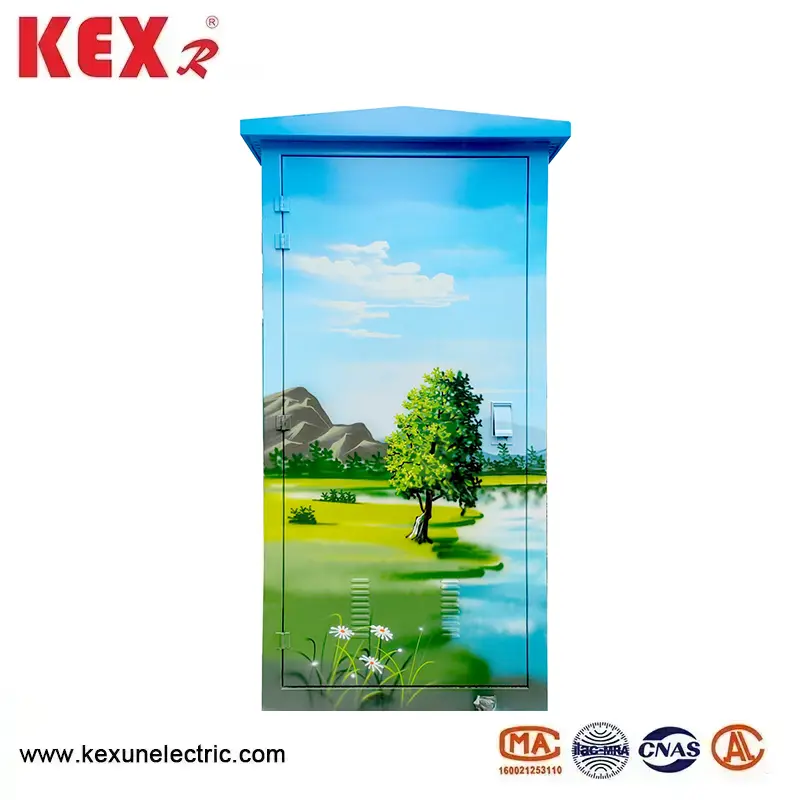

جعبه تقسیم کابل 24 کیلو ولت
جعبه تقسیم کابل 24kV که به طور خاص توسط Kexun در کارخانه چین تولید شده است ، یک دستگاه ضربه زدن به کابل برای سیستم توزیع ولتاژ متوسط است که برای سطح ولتاژ 24 کیلو ولت مناسب است (بالاترین ولتاژ کار دیگری 26KV) ، طرح استاندارد اروپایی را اتخاذ می کند (IEC ، IEC ، DIN و غیره) ، دارای ویژگی های عایق کامل ، مدولار سازی و سطح حفاظت از سطح بالایی است و در سطح حفاظت از جدید استفاده می شود و در سطح حفاظت بسیار زیاد است و در سطح حفاظت از جدید استفاده می شود و در سطح حفاظت بسیار گسترده است و از نظر انرژی بسیار زیاد است و از نظر انرژی بسیار زیاد است ، و در سطح حفاظت از جدید استفاده می شود و در سطح حفاظت از جدید استفاده می شود و در سطح حفاظت بسیار زیاد است و از نظر انرژی بسیار زیاد است و از نظر عایق بندی کامل ، و در سطح حفاظت از نواحی بسیار زیاد است.
مدل: 24 کیلو ولت
برند ： kexr
مدل: 24 کیلو ولت
برند ： kexr
● ویژگی های اصلی جعبه تقسیم کابل 24kV
▶ درجه ولتاژ: جعبه تقسیم کابل 24kV ولتاژ دارای 24 کیلو ولت است (مطابق با استاندارد IEC 62271-200 یا GB/T 11022 استاندارد).
▶ مهر و موم کاملاً عایق بندی شده: قطعات زنده توسط عایق جامد یا گاز SF6 عایق بندی می شوند ، بدون هادی در معرض ، ضد گرد و غبار و ضد آب (IP65/IP67).
▶ فناوری پلاگین به سبک اروپایی: اتصالات کابل محافظ از نوع T یا آرنج استاندارد هستند و از افزونه زنده پشتیبانی می شود (ابزارهای ویژه لازم است).
▶ گسترش ماژولار: واحدهای استاندارد (مانند 1 در ، 4 خارج ، 2 در و 6 خارج) می توانند برای پشتیبانی از گسترش ظرفیت بعدی انعطاف پذیر باشند.
box جعبه تقسیم کابل 24 کیلو ولت ساختاری معمولی
box جعبه از فولاد ضد زنگ /SMC ساخته شده است ، که طراحی مقاوم در برابر خوردگی و در فضای باز است (-40 ℃ ~+70 ℃).
bus اتوبوس عایق از مس یا آلومینیوم ساخته شده است که با لایه عایق لاستیک /EPDM سیلیکون پیچیده شده است ، و سطح عایق 50 کیلو ولت است (فرکانس برق در مقابل ولتاژ مقاومت می کند).
connector کابل
کانکتور پلاگین محافظ 24 کیلو ولت (مانند RIP Type و EPDM) با نقطه تست (اختیاری).
▶ دستگاه حفاظت می تواند مجهز به نشانگر گسل اتصال کوتاه ، نمایش زنده و رعد و برق باشد.
جعبه سیستم زمینی ترمینال ترمینال+کابل محافظ کابل ، مقاومت در برابر زمین ≤4Ω.
sensarios سناریوهای کاربردی معمولی جعبه تقسیم کابل 24kV ساختاری معمولی
power نیروگاه انرژی جدید: بهره برداری از خط جمع کننده 24 کیلو ولت برق برون دریایی.
▶ پارک صنعتی: شاخه کابل موتور ولتاژ بالا یا ترانسفورماتور.
▶ معدن/میدان نفت: جعبه شاخه 24 کیلو ولت ضد انفجار (EX D IIC T4).
▶ شبکه توزیع ولتاژ بالا شهری: یک طرح جایگزین برای کابینت شبکه حلقه کابل (فضای صرفه جویی)
● با استفاده از شرایط جعبه تقسیم کابل از نوع 24kV اروپایی
دمای محیط جعبه توزیع کابل از نوع 10kV اروپایی: -30 ~ 40
سرعت باد: معادل 34m/SL و بیش از 700pal
رطوبت: میانگین رطوبت نسبی روزانه بیش از 95 ٪ نیست
متوسط رطوبت نسبی ماهانه بیش از 95 ٪ نیست
ضد شوک: شتاب افقی بیش از 0.4m/s² نیست و شتاب عمودی بیش از 0.15m/s² نیست
تمایل به سایت نصب جعبه توزیع کابل از نوع اروپایی: کمتر از 3
محیط نصب: هوای اطراف نباید بدیهی است که توسط خورنده ، گاز قابل احتراق ، بخار آب و غیره آلوده می شود و محل نصب نباید به شدت لرزان باشد.
parameter پارامتر فنی جعبه تقسیم کابل از نوع 24kV اروپایی
|
ولتاژ دارای امتیاز |
24 کیلو ولت |
|
جریان فعلی |
630a |
|
جریان پایدار پویا |
50ka/0.3s |
|
جریان پایدار گرما |
20KA/0.3s |
|
فرکانس کار 1 دقیقه در برابر ولتاژ مقاومت می کند |
42 کیلو ولت |
|
15 دقیقه DC در برابر ولتاژ مقاومت می کند |
52 کیلو ولت |
|
Impulse مقاومت در برابر ولتاژ |
105 کیلو ولت |
|
درجه IP پوسته |
IP33 |
● 24 کیلو ولت نوع کابل تقسیم کابل از نوع شماره سفارش شماره توضیحات
تگ های داغ: جعبه تقسیم کابل 24 کیلو ولت
