AIS Switchgear

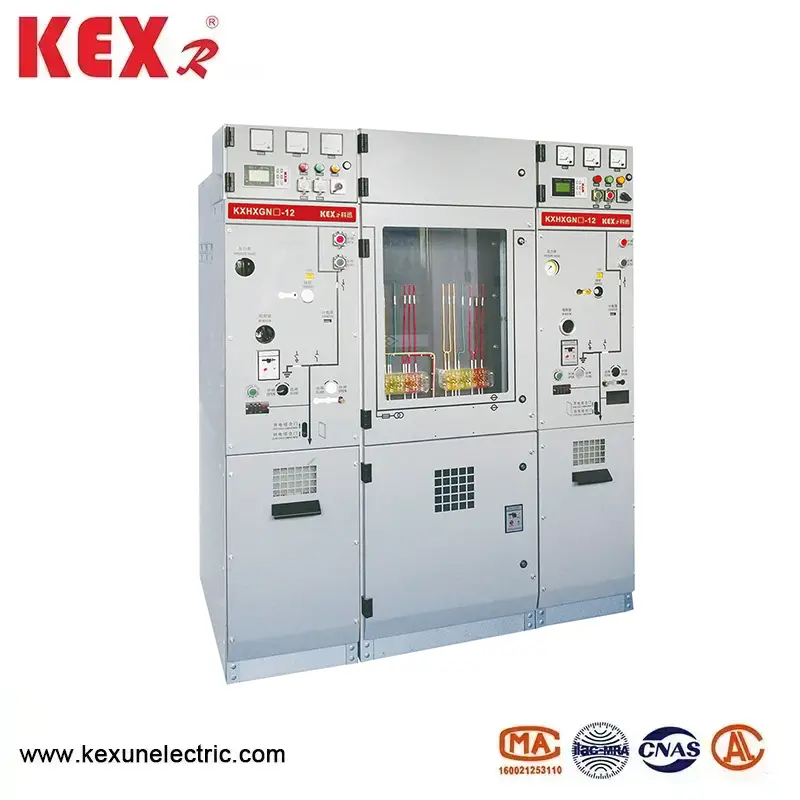

KXHXGN-12 TYPE AIS Switchgear تولید شده توسط KEXR ، یک تأمین کننده تجهیزات انتقال و توزیع نیرو در چین ، یک کابینت شبکه حلقه ای با عایق گاز 12 کیلو ولت (C-GIS) با گاز حفاظت از محیط زیست (مانند هوای خشک یا گاز مخلوط) به عنوان محیط عایق مناسب است ، که مناسب برای منبع تغذیه حلقه ، منبع تغذیه ترمینال و توزیع های کوچک است.
مدل: KXHXGN-12
برند ： kexr

ارسال استعلام

توضیحات محصول

● ویژگی اصلی AIS Switchgear

(1) مزایای حفاظت از محیط زیست

◆ SFGAS رایگان: AIS Switchgear هوای خشک ، نیتروژن یا گاز حفاظت از محیط زیست جدید (مانند G ، Airplus® و غیره) را اتخاذ می کند ، که مطابق با مقررات GAS اتحادیه اروپا و سیاست "کربن دوتایی" چین است.

◆ انتشار کربن کم: در مقایسه با کابینت شبکه حلقه SF ، GWP (پتانسیل گرم شدن کره زمین) به صفر نزدیک می شود.

(2) طراحی ساختاری

◆ طراحی مدولار: واحد AIS Switchgear خط ورودی ، خط خروجی ، اندازه گیری و PT را می توان گسترش داد.

structure ساختار محصور: سطح حفاظت از AIS SwitchGear به IP67 می رسد ، که ضد گرد و غبار ، ضد رطوبت و ضد تراکم است ، برای محیط سخت مناسب است.

size اندازه جمع و جور: از فضای کابینت شبکه حلقه AIS صرفه جویی می کند و نسبت به SF₆ سنتی سازگار با محیط زیست است.

(3) گزینه های هوشمند

نظارت هوشمند (مانند DTU ، اندازه گیری دمای آنلاین ، نظارت بر تخلیه جزئی و غیره) می تواند برای پشتیبانی از اینترنت چیزها (IoT) دسترسی و تحقق عملکرد و نگهداری از راه دور انتخاب شود.

parameters پارامترهای فنی سوئیچ AIS

◆ کابینت قطع کننده مدار

قسمت				واحد	داده
ولتاژ دارای امتیاز				kv	12
فرکانس دارای امتیاز				هرتز	50
سطح عایق رتبه بندی شده	1 دقیقه کار مقاومت در برابر ولتاژ		به groud ， فاز به فاز	kv	42
			شکستن		48
	Impulse مقاومت در برابر ولتاژ （اوج		به groud ， فاز به فاز	kv	75
			شکستن		85
	فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ مدار کمکی/کنترل (به زمین)			kv	2
جریان فعلی				A	630
دارای امتیاز کوتاه مدت مقاومت در برابر جریان （ارزش مجازی			مدار اصلی/سوئیچ گوشتی	در	25/4s
			مدار	در	21.7/4s
اوج دارای جریان مقاومت در برابر جریان			مدار اصلی/سوئیچ گوشتی	در	63
			مدار	در	54.5
جریان و زمان استراحت مدار کوتاه				ka/زمان	25/30
جریان بسته شدن مدار کوتاه (اوج)				در	63
جریان شارژ کابل دارای درجه جریان				A	25
دنباله عملیاتی Breaker O-0.3S-Co-180S-Co
زندگی مكنی		قطع کننده /قطع کننده		زمان	10000/3000
درجه IP		جعبه مهر و موم شده			IP67
		صدف			IP4x
فشار		سطح شارژ گاز (20 ℃ ، فشار سنج)		MPA	0.02
		سطح Fuction Min Gas (20 ℃ ، فشار سنج)		MPA	0
عملکرد آب بندی ،		میزان نشت سالانه		٪/سال	0.05

◆ کابینت سوئیچ بار

قسمت			واحد	داده
ولتاژ دارای امتیاز			kv	12
فرکانس دارای امتیاز			هرتز	50
سطح عایق رتبه بندی شده	1 دقیقه کار مقاومت در برابر ولتاژ		kv

	Impulse مقاومت در برابر ولتاژ （اوج		kv

	فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ مدار کمکی/کنترل (به زمین)		kv	2
جریان فعلی			A	630
دارای امتیاز کوتاه مدت مقاومت در برابر جریان （ارزش مجازی		مدار اصلی/سوئیچ گوشتی	در	25/4s
		مدار	در	21.7/4s
اوج دارای جریان مقاومت در برابر جریان		مدار اصلی/سوئیچ گوشتی	در	63
		مدار	در	54.5
جریان بسته شدن مدار کوتاه (اوج)		سوئیچ بار/سوئیچ گوشتی	در	63
جریان فعال بار فعال جریان			A	630
جریان قطع حلقه بسته			A	630
5 ٪ بار فعال با جریان قطع جریان			A	31.5
جریان شارژ کابل دارای درجه جریان			A	10
دارای زمان وقفه بارگذاری فعال			زمان	100
شکستن جریان گسل زمین			یک زمان	31.5/10
جریان شارژ خطوط و کابل ها تحت شرایط گسل زمین قطع می شود.			یک زمان	17.4/10
زندگی مكنی	قطع کننده /قطع کننده		یک زمان	10000/3000
درجه IP	جعبه مهر و موم شده			IP67
	صدف			IP4x
فشار	سطح شارژ گاز (20 ℃ ، فشار سنج)		MPA	0.02
	سطح Fuction Min Gas (20 ℃ ، فشار سنج)		MPA	0
عملکرد آب بندی ،	میزان نشت سالانه		٪/سال	0.05

standard استاندارد اجرای سوئیچ AIS

requirements الزامات فنی متداول استانداردهای GB/T 1022 برای سوئیچ ولتاژ بالا و کنترل. ◆ GB/T39063640.5KV AC AC Metal Switchgear و تجهیزات کنترل.

◆ سوئیچ جداسازی AC با ولتاژ بالا GB/T1985 و سوئیچ زمینی

سوئیچ بار ولتاژ بالا ولتاژ بالا

◆ GB/T1984 قطع کننده مدار AC با ولتاژ بالا

◆ GB/T4208 کد IP سطح حفاظت از پوسته

◆ GB/T7354 اندازه گیری تخلیه جزئی

◆ GB/T311.1 هماهنگی عایق قسمت 1: تعریف ، اصول و قوانین

● با استفاده از شرایط سوئیچ AIS

◆ حداکثر دما: +45 درجه سانتیگراد ؛

◆ حداقل دما: -25 درجه سانتیگراد ؛

◆ حداکثر دما: (میانگین 24 ساعته) +35 درجه سانتیگراد ؛

◆ حداکثر رطوبت نسبی متوسط (24 ساعت 1: 95 ≤ 95 ؛ ارتفاع: 1500 میلیون پوند ؛ ظرفیت لرزه ای: 8 درجه ؛

◆ درجه حفاظت: مهر و موم بدنه شارژ شده IP67 ، پوسته کابینت سوئیچ IP4X ；

◆ هوای اطراف نباید بدیهی است که توسط گاز قابل احتراق و بخار آب خوردگی آلوده می شود.

◆ هیچ مکان لرزش مکرر وجود ندارد ، و طراحی سخت گیری در قسمت های سخت ، انواع و اقسام شرایط را برآورده می کند.

◆ هنگامی که در شرایط طبیعی محیطی فراتر از GB/T3906 استفاده می شود ، کاربر باید با KEXR مذاکره کند

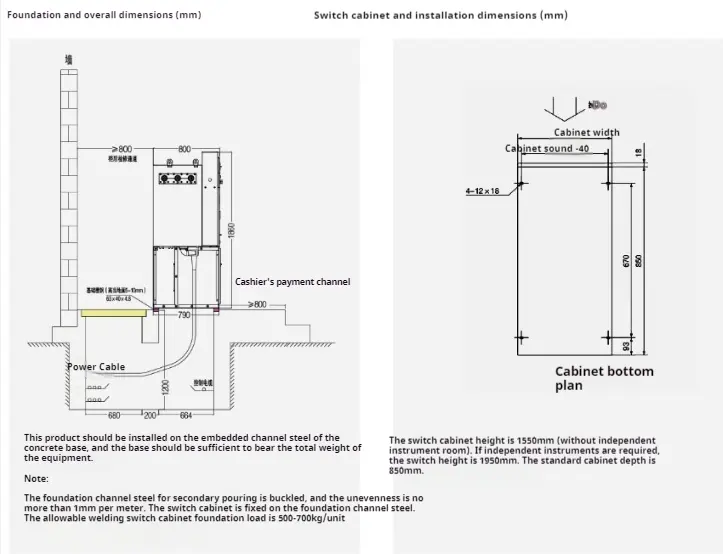

دستورالعمل نصب
