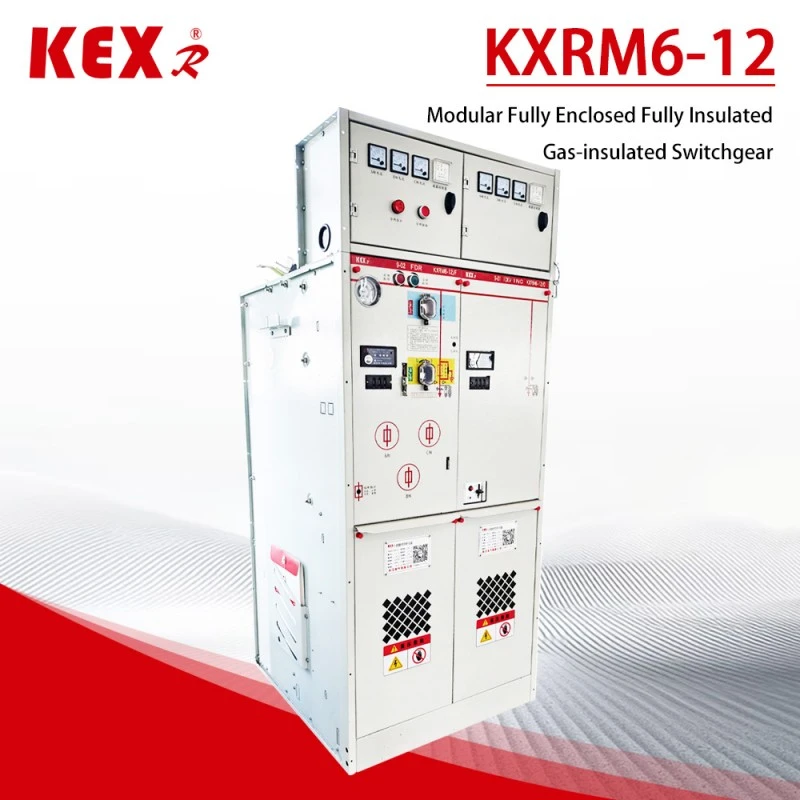

واحد AIS

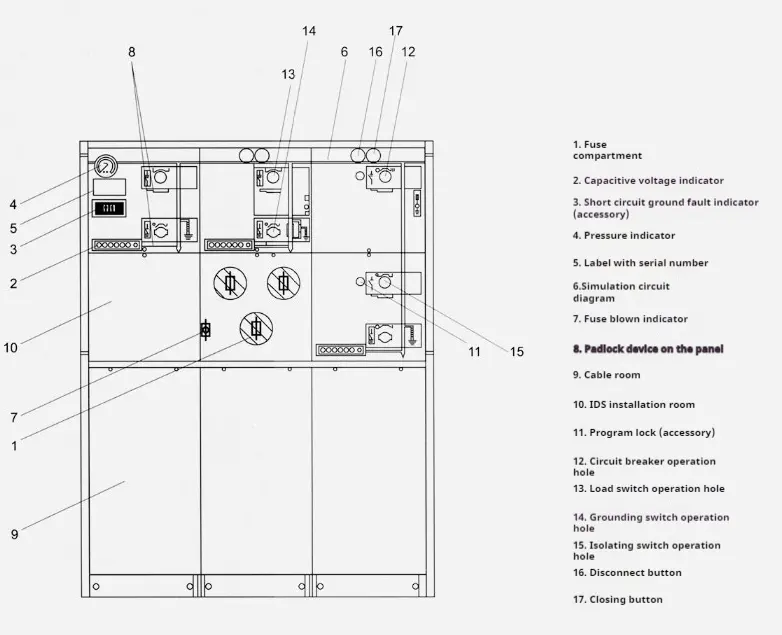

●قطعات

1. آمپر متر

2. کنترل کننده تراکم

3. دستگاه حفاظت از میکرو کامپیوتر

6. فشارسنج

7. نمایشگر شارژ شده

8. نشانگر خطا

9. مکانیزم عملکرد الکتریکی

10. مکانیزم عملکرد دستی

10. قفل الکترومغناطیسی

12 تا 13. ترانسفورماتور جریان

14. دوشاخه کابل

15. ترانسفورماتور ولتاژ

16. صفحه گرمایش آلیاژ آلومینیوم

●KXRM6-12 واحد AIS با استفاده از شرایط

دما: +40 ~ -40 درجه سانتیگراد

ارتفاع: کمتر از 1000 متر

صحنه: رطوبت، گرد و غبار، قطبش نمک، معادن و محیط های دیگر.

غوطه ور شدن کوتاه مدت در آب در عرض 24 ساعت تاثیری در استفاده ندارد.

توجه: اگر ارتفاع بیشتر است، لطفاً ارتفاع خاص را ذکر کنید.

● استانداردهای واحد AIS

واحد AIS KXRM6-12 مطابق با استانداردهای زیر است

IEC60056،IEC60298،IEC60129،IEC60420،IEC60265،IEC60694 و غیره...

GB3804، GB3906، GB11022 و غیره...

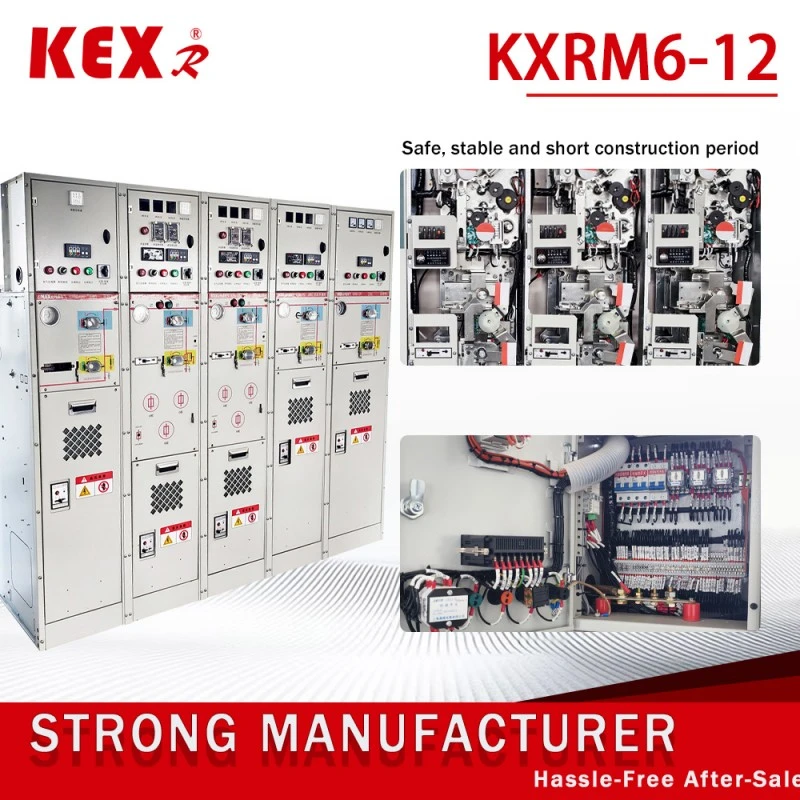

● مزایای اصلی واحد AIS

◆ گاز SF6 در واحد AIS نوع KXRM 6-12 به عنوان رسانه خاموش کننده قوس و عایق استفاده می شود.

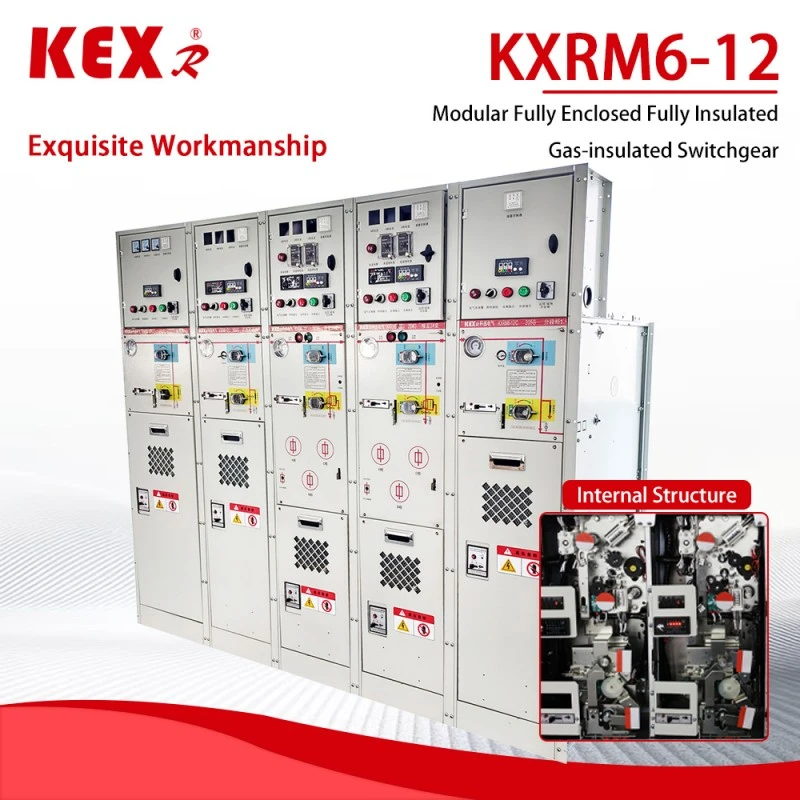

◆ واحد سوئیچ به طور کامل آب بندی و عایق بندی شده است. شینه ها، کلیدها و قطعات برق دار به طور کامل در پوسته فولادی ضد زنگ محصور شده اند.

◆ حفره با گاز 1.4bar SF6 پر می شود و سطح حفاظت به IP67 می رسد: کل دستگاه سوئیچ کاملاً تحت تأثیر شرایط محیطی خارجی قرار نمی گیرد که می تواند عملکرد عادی سوئیچ را حتی در موارد شدید مانند غوطه وری کوتاه مدت در آب تضمین کند و محصول بدون نیاز به تعمیر و نگهداری است.

◆ واحد سوئیچ دارای یک دستگاه کاملاً قفل کننده "پنج پیشگیری" است که به طور کامل خرابی عملکرد پرسنل و تجهیزات را که ممکن است در اثر سوء عملکرد انسانی ایجاد شود از بین می برد.

◆ همه واحدهای سوئیچ دارای کانال های کاهش فشار ایمن قابل اعتماد هستند که می تواند ایمنی شخصی اپراتورها را حتی در موارد شدید تضمین کند.

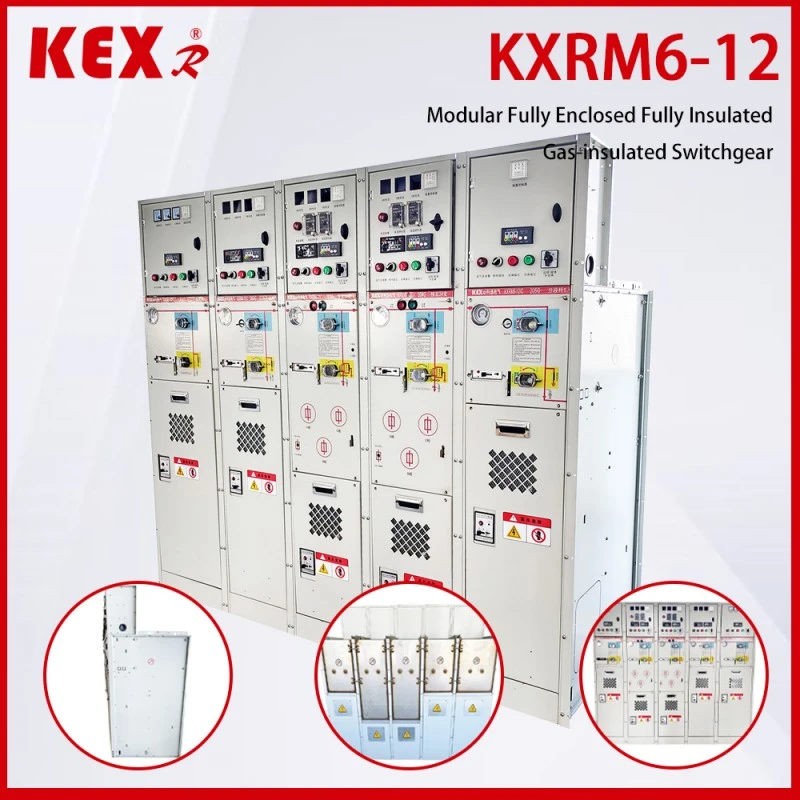

◆ واحد به ترکیب واحد ثابت و ترکیب واحد قابل ارتقا تقسیم می شود.

◆ یونیت معمولاً از جلو وارد و خارج می شود و همچنین می توان آن را از کنار با توجه به موقعیت های مختلف نصب گسترش داد یا گسترش داد.

◆ اندازه یونیت برای نصب راحت است و می تواند برای مکان هایی با فضای کم و شرایط محیطی نامناسب مناسب باشد.

◆ واحد را می توان با دستگاه های الکتریکی، کنترل از راه دور و نظارت با توجه به نیازهای مختلف کاربران مجهز کرد.

● جدول پارامترهای عمدتا فنی

توجه¹:به جریان نامی فیوز بستگی دارد

توجه²:بستگی به فیوز فشار قوی دارد

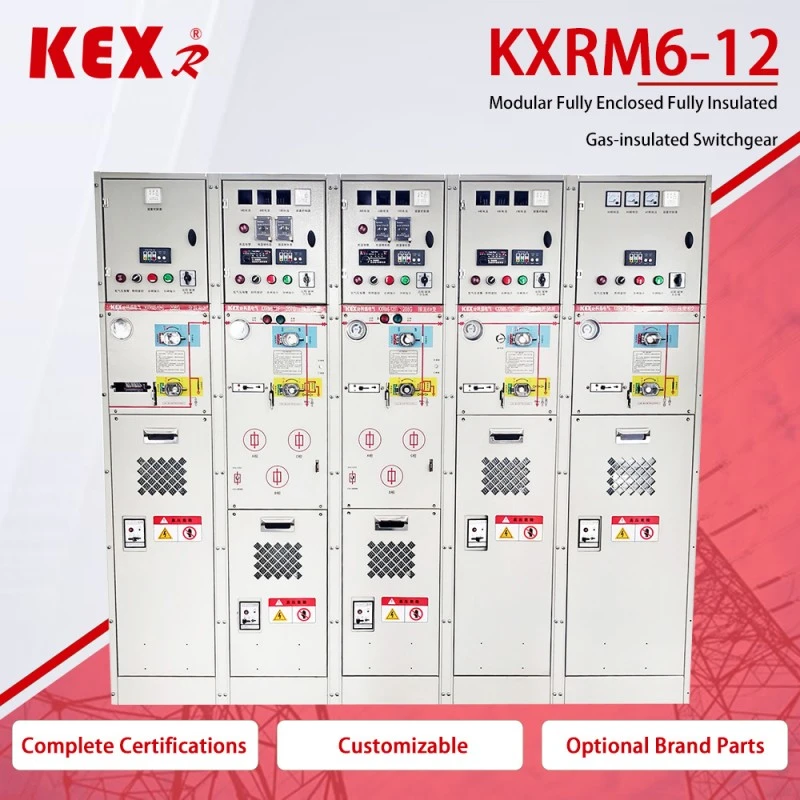

● هر ماژول واحد AIS دارای پیکربندی زیر است

▶پیکربندی واحد D برای پیکربندی و ویژگی های استاندارد به "ماژول اتصال کابل بدون چاقوی زمینی" مراجعه کنید.

▶پیکربندی واحد C برای پیکربندی و ویژگی های استاندارد به "ماژول سوئیچ بار" مراجعه کنید.

▶F پیکربندی واحد برای پیکربندی و ویژگی های استاندارد به "ماژول سوئیچ خلاء" مراجعه کنید.

ترکیب استاندارد KX-RM6 AIS Unit همچنین می تواند پیکربندی های زیر را ارائه دهد

▶نشانگر ولتاژ خازنی بوشینگ ورودی

▶هر محفظه گاز مجهز به گیج فشار برای نظارت بر چگالی SF6 است.

▶لوله بالابر

▶دستگیره عملیاتی

مثال:

□ سوئیچ بار ماژول C

○ پیکربندی و ویژگی های استاندارد

▶ باسبار 630a

▶سوئیچ بار/زمین سه ایستگاه

▶مکانیسم عملکرد تک فنر سه ایستگاهه با دو سوئیچ بار مستقل و محورهای عامل سوئیچ زمین.

▶نشان دهنده موقعیت سوئیچ بار و سوئیچ زمین

▶بوشینگ خروجی افقی در جلو، بوش پیچ سری 630A 400.

▶ نشانگر ولتاژ خازنی برای نشان دادن برق رسانی بوش

▶برای تمام عملکردهای سوئیچ، نصب یک دستگاه قفل در RMU راحت است.

▶سنج فشار گاز SF6 (فقط یک عدد در هر جعبه گاز SF6)

▶شینه اتصال به زمین

▶قطع بین سوئیچ زمین و RMU جلوی اتاق کابل

○ تنظیمات و ویژگی های اختیاری

▶پسوند اتوبوس رزرو شده

▶اتوبوس خارجی

▶مکانیسم عملکرد الکتریکی سوئیچ بار DC24V/48V/110V/220V؛ AC 110V/220V

▶ نشانگر اتصال کوتاه و خطای زمین ترانسفورماتور و آمپرمتر جریان حلقه اندازه گیری

▶ترانسفورماتور جریان حلقه و وات ساعت اندازه گیری

▶رعد و برق گیر یا سر کابل دوبل را می توان در آستین ورودی کابل نصب کرد.

▶اینترلاک کلید قفل اتصال به زمین زنده خط ورودی (قفل کردن سوئیچ اتصال به زمین در هنگام فعال بودن بوش) AC/DC 110 V/220 V. کنتاکت کمکی

▶وضعیت سوئیچ بار 2NO+2NC، موقعیت سوئیچ زمین 2NO+2NC، گیج فشار 1NO با سیگنال، و خاموش کننده قوس 1NO با تماس سیگنال.

▶دستگاه ثانویه قابل نصب است

▶محفظه خط ثانویه در بالای واحد سوئیچ، جعبه ولتاژ پایین در بالای واحد سوئیچ.

□ سوئیچ بار و فیوز ترکیبی ماژول F

○ پیکربندی و ویژگی های استاندارد

▶ باسبار 630a

▶سوئیچ بار سه ایستگاه، انتهای اول فیوز به صورت مکانیکی با کلید زمین در انتهای فیوز متصل می شود.

▶مکانیسم عملکرد فنر سه ایستگاه، با دو سوئیچ بار مستقل و محورهای عامل سوئیچ زمین.

▶نشان دهنده موقعیت سوئیچ بار و سوئیچ زمین

▶شکه فیوز

▶فیوز به صورت افقی قرار می گیرد.

▶ نشانگر قطع فیوز بوش خروجی افقی در جلو، بوش پلاگین سری 200 200 آمپر.

▶ نشانگر ولتاژ خازنی برای نشان دادن برق رسانی بوش

▶برای تمام عملکردهای سوئیچ، نصب یک دستگاه قفل در RMU راحت است.

▶سنج فشار گاز SF6 (فقط یک عدد در هر جعبه گاز SF6)

▶شینه اتصال به زمین

▶پارامترهای فیوز برای حفاظت ترانسفورماتور 12KV، حداکثر 125A، 24KV و حداکثر 63A می باشد.

▶قطع بین سوئیچ زمین و RMU جلوی اتاق کابل.

○ تنظیمات و ویژگی های اختیاری

▶پسوند باسبار رزرو شده

▶موتور اتوبوس خارجی برای عملکرد سوئیچ بار 24V/48V DC 110V/220V DC/AC.

▶کویل تریپ موازی 24V/48V DC 110V/220V DC/AC.

▶کویل بسته شدن موازی 24V/48V DC 110V/220V DC/AC.

▶ترانسفورماتور و آمپرمتر جریان حلقه اندازه گیری ترانسفورماتور جریان حلقه و وات ساعت متر

▶قفل اتصال زمین مستقیم خط ورودی (قفل کردن سوئیچ اتصال به زمین در هنگام فعال بودن بوش) AC/DC 110 V/220 V. کنتاکت کمکی

▶موقعیت بسته شدن بار 2NO+2NC، موقعیت سوئیچ زمین 2NO+2NC، دمیدن فیوز 1NO، گیج فشار 1NO با سیگنال، و خاموش کننده قوس 1NO با تماس سیگنال.

▶دستگاه ثانویه را می توان در محفظه خط ثانویه در بالای واحد سوئیچ و جعبه ولتاژ پایین در بالای واحد سوئیچ نصب کرد.

□ ماژول متر M

○ پیکربندی و ویژگی های استاندارد

▶ واحد اندازه گیری 12 کیلو ولت

▶2 ترانسفورماتور جریان

▶2 ترانسفورماتور ولتاژ

▶ 6 عدد بوش سری 400 برای اتصال باس خارجی کشیده انعطاف پذیر GSFR6-12، با ورودی بالا و خروجی پایین استفاده می شود.

▶شعله شکن برای محافظت از PT

▶قطعات فشار پایین 1 ولت متر با کلید تعویض، 1 آمپرمتر با کلید تعویض، عرض x ارتفاع x عمق = 696×1806×820 میلی متر.

○ تنظیمات و ویژگی های اختیاری

▶3 ترانسفورماتور جریان

▶صاعقه گیر 3 ترانسفورماتور ولتاژ

▶نشانگر ولتاژ خازنی برای نشان دادن شارژ شدن RMU

▶قطعات کم فشار: 1 قدرت سنج، 1 متر توان راکتیو.

□ CB ماژول VCB

○پیکربندی و ویژگی های استاندارد و اختیاری

▶رعد و برق گیر در کابل ورودی شین 1250a/630a نصب شده است.

▶شکن خلاء برای حفاظت خط 1250a/630a

▶ترانسفورماتور جریان

▶شکن مدار خلاء VD4X0 برقی 10VDC

▶ترانسفورماتور ولتاژ

▶عملکرد الکتریکی UXO، سوئیچ سه ایستگاه بالایی جداکننده/زمین کننده مدارشکن خلاء. ▶واحد حفاظت و کنترل REF542plus (با سی تی محافظ)

▶کویل تریپ شنت 110 ولت / 220 ولت DC

▶سیم پیچ 110V/220VDC

▶ بوش پیچ و مهره سری 400 بوش خروجی 1250A/630A که به صورت افقی در جلو چیده شده است.

▶ گسترش باس رزرو شده نشانگر ولتاژ خازنی 1250A/630A برای نشان دادن Bushing Live

▶سنج فشار گاز SF6 (فقط یک عدد در هر جعبه گاز SF6) عرض x ارتفاع x عمق = 696 × 1806 × 781 میلی متر. ▶توالی روشن و خاموش: O-0.3s-CO-180s-CO.

▶سنسور فشار گاز

□ لوازم جانبی اختیاری

1. تماس کمکی همه کلیدهای بار و کلیدهای مدار را می توان با 2NO+2NC نشان دهنده موقعیت سوئیچ مجهز کرد. یک سیم پیچ تریپ موازی (AC یا DC) را می توان روی کلید ترانسفورماتور و قطع کننده مدار نصب کرد و قطعه کنترل ولتاژ پایین در پشت RMU جلو قرار دارد.

2. نشانگر ولتاژ نشانگر ولتاژ خازنی نشان می دهد که بوشینگ شارژ شده است یا خیر و سوکت روی آن را می توان برای فاز هسته ای استفاده کرد.

3. نشانگر اتصال کوتاه و خطای زمین به منظور تسهیل محل خطا، ماژول سوئیچ کابل را می توان به نشانگرهای اتصال کوتاه و خطای زمین برای تشخیص ساده خطا مجهز کرد.

4. عملیات الکتریکی این یک طرح استاندارد برای مکانیسم عملکرد دستی واحد سوئیچ کابل و واحد ترانسفورماتور است. همچنین می توانید یک مکانیسم عملیاتی الکتریکی را نصب کنید. کلیدهای کابل، قطع کننده های مدار خلاء و سوئیچ های زمین همگی توسط مکانیزم هایی که در پشت RMU جلو قرار دارند کار می کنند. تمام کلیدها و کلیدهای مدار را می توان با دسته عملیاتی (پیکربندی استاندارد) کار کرد یا می توان به مکانیزم کار موتور (لوازم جانبی) مجهز کرد. با این حال، سوئیچ زمین را فقط می توان به صورت دستی کار کرد و مکانیزمی با قابلیت بستن جریان خطا پیکربندی شده است. مکانیسم عملیات الکتریکی را می توان به راحتی با مراحل انجام داد.

5. اتصال کابل بوش های استاندارد مطابق با DIN47636 نصب شده است. همه بوش ها از سطح زمین ارتفاع یکسانی دارند و توسط صفحه پوشش اتاق کابل محافظت می شوند. برخی از صفحات پوششی را می توان با سوئیچ اتصال به زمین متصل کرد و از صفحات روکش اتاق دو کابل مخصوص نیز می توان برای خطوط ورودی دو کابل استفاده کرد.

6. نشانگر فشار معمولاً مجهز به نشانگر فشار است که توسط یک فشار سنج تشکیل می شود. علاوه بر این، کنتاکت های الکتریکی می توانند برای نشان دادن کاهش فشار ارائه شوند.

7. قفل کلید قفل کلید برای کلیدهای مدار، سوئیچ بار و سوئیچ زمین قابل نصب است. این می تواند به قفل اینترلاک شونده نیمه سرپناه مجهز شود که برای قطع کننده های مدار، سوئیچ های بار و سوئیچ های زمین مناسب است.

8. قطع کننده قوس تمام واحدهای شبکه حلقه را می توان به برقگیر قوس مجهز کرد. هنگامی که قوس در داخل رخ می دهد، برقگیرهای قوس به طور خودکار روی بوش ورودی، از جمله ماژول های D، DE و V بسته می شوند و همه ماژول های کابل می توانند به یک قوس گیر مجهز شوند. آنها باید با واحد سفارش دهند و نمی توانند آن را تغییر دهند. عملکرد خاموش کننده قوس را می توان با این روش نشان داد و کنتاکت های الکتریکی در واحد SF6 به ترمینال پشت RMU جلو متصل می شوند.

● مثال طرح

◆ طرح 1 SA+CCF+

صاعقه گیر را روی اتوبوس نصب کنید و آن را برای انبساط بگذارید.

توجه: تعداد واحدهای RMU نباید کمتر از 3 باشد.

◆ طرح 2 CCF+

صاعقه گیر را در خط ورودی نصب کنید و انبساط رزرو کنید.

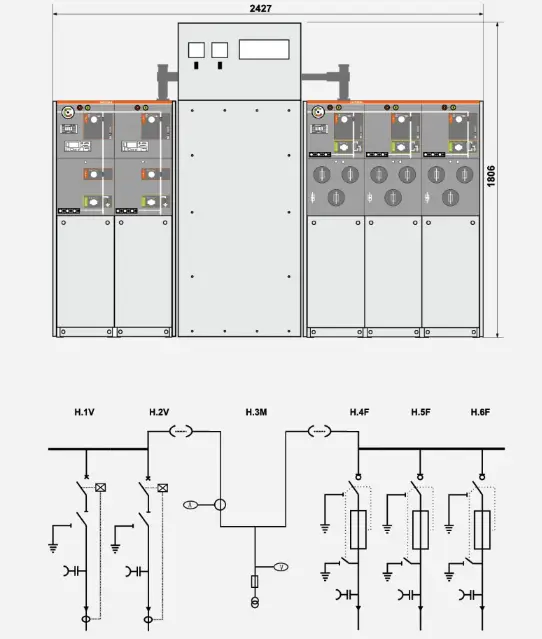

◆ طرح 3 W+M+FFF

محاسبه سمت ولتاژ بالا

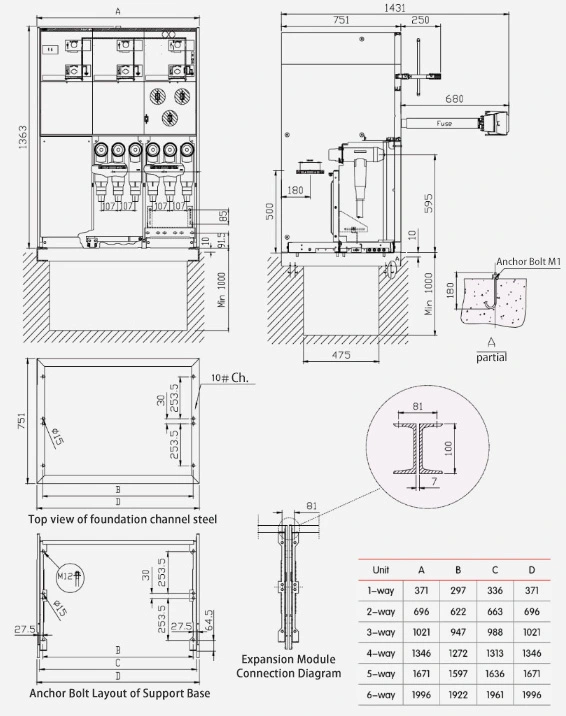

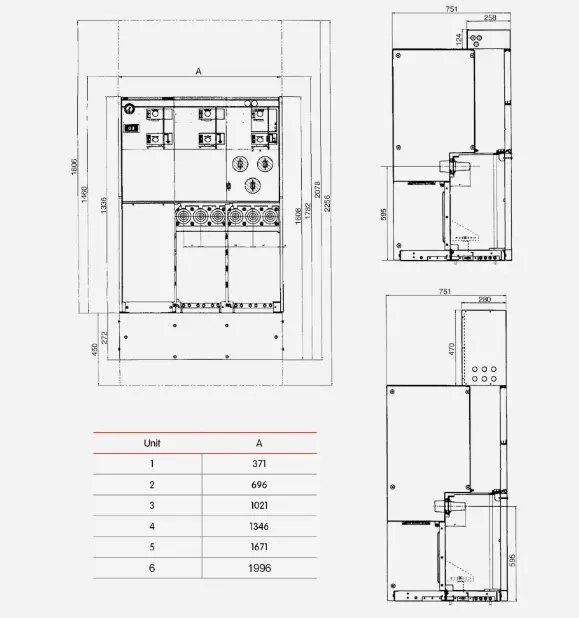

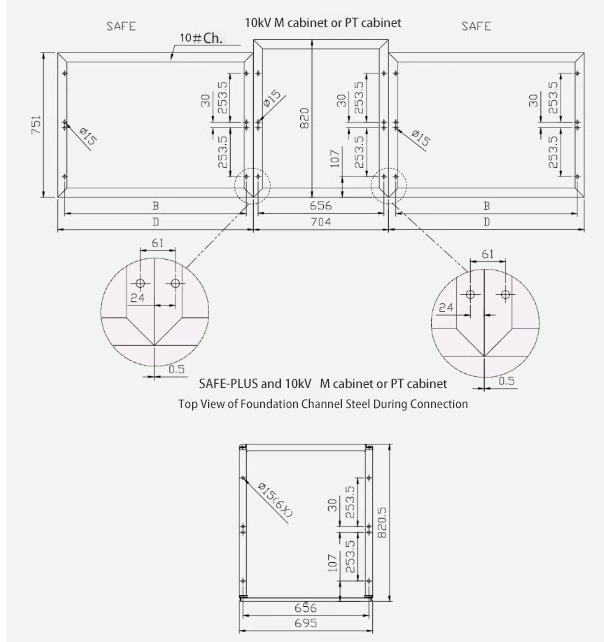

● جداول ساختار و ابعاد واحد AIS KXRM6-12
