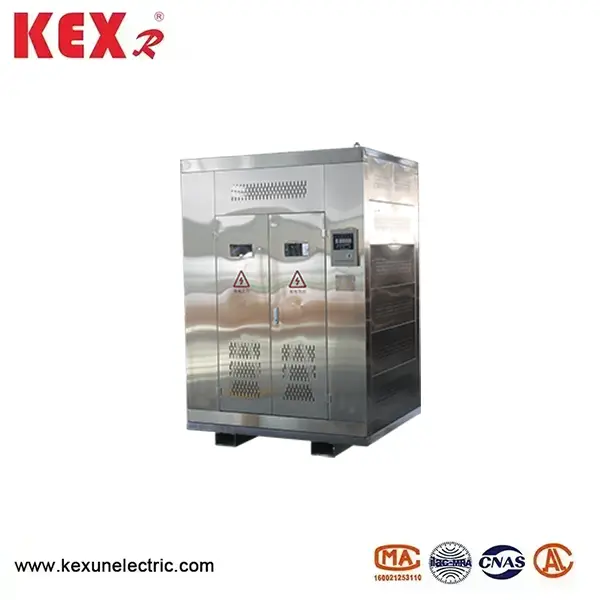

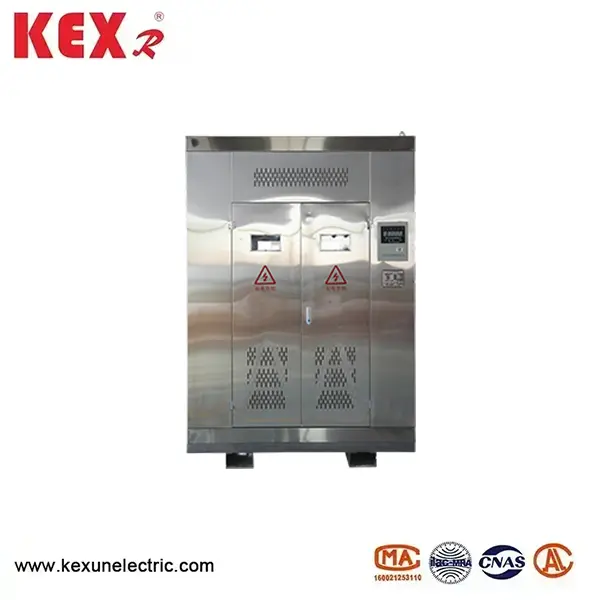

ترانسفورماتور معدن از نوع خشک

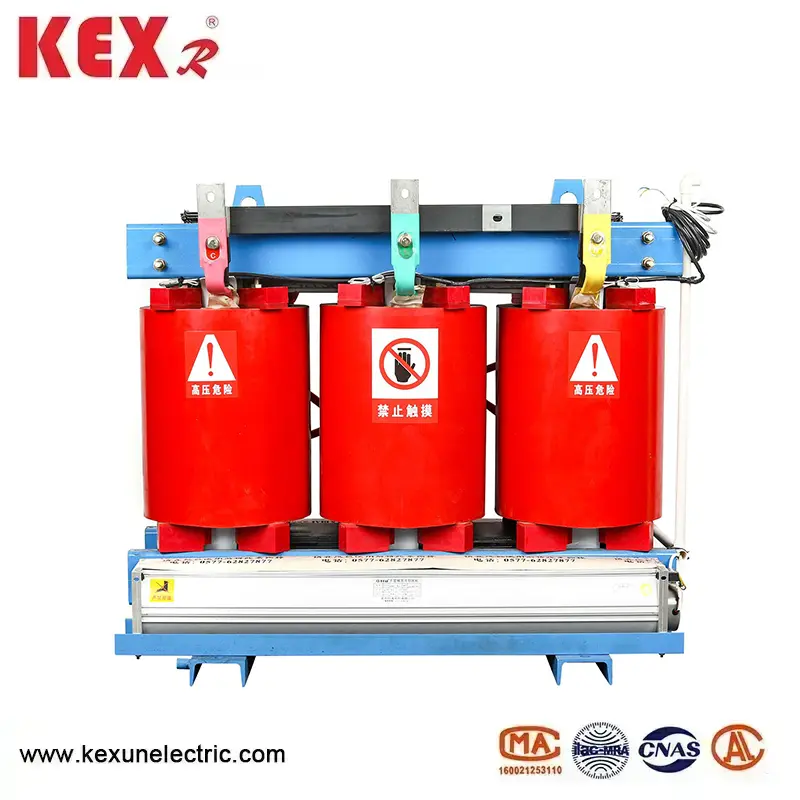

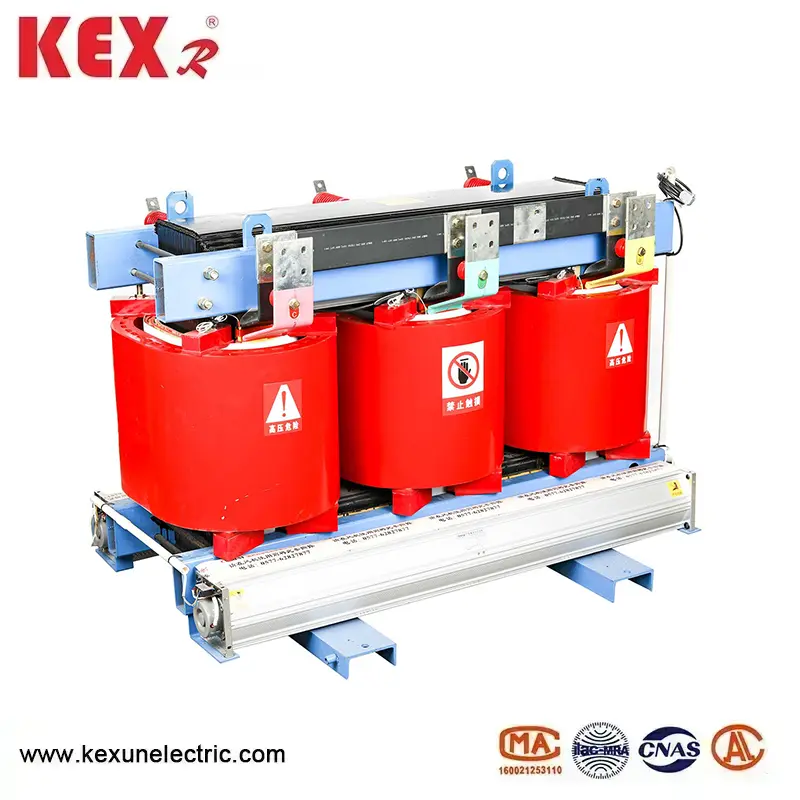

ترانسفورماتور معدن از نوع خشک KSG ، که به طور خاص توسط Kexun Electric در کارخانه چین تولید می شود ، برای پست های مرکزی ، حیاط پایین ، مجرای ورودی هوای اصلی و مجرای اصلی هوای هوا در معدن زغال سنگ زیرزمینی مناسب است و همچنین برای محیط مرطوب تونل به عنوان یک ترانسفورماتور قدرت برای نورپردازی مین یا تراش برقی مناسب است.
مدل: KSG
برند ： kexr
مدل: KSG
برند ： kexr
● با استفاده از شرایط ترانسفورماتور معدن از نوع خشک KSG
▶ ارتفاع: بیش از 1500 متر ، شرایط ویژه به طور جداگانه توضیح داده می شود.
▶ دمای محیطی: حداکثر دما+40 "C ، حداکثر دمای متوسط ماهانه+25 *C ، حداقل دما -20 *c
▶ رطوبت نسبی هوا از 95 ٪ (در+25 درجه سانتیگراد) تجاوز نمی کند.
▶ در یک محیط گاز یا بخار که به عایق آسیب نمی رساند.
▶ در معادن زیرزمینی که در آن گرد و غبار زغال سنگ و گاز وجود دارد نصب شده است ، اما هیچ خطر انفجاری وجود ندارد.
form شکل موج ولتاژ منبع تغذیه تقریباً موج سینوسی است.
● ترانسفورماتور معدن از نوع خشک KSG استانداردهای زیر را رعایت می کند
GB/T12173-2008 حذف الکتریکی عمومی برای معدن
GB1094.11-2007 ترانسفورماتورهای قدرت نوع خشک
GB/T10228-2015 پارامترهای فنی و الزامات مربوط به ترانسفورماتورهای قدرت از نوع خشک
GB/T3955-2006 ترانسفورماتورهای قدرت عمومی معدن
GB4208-2008 سطح حفاظت از پوسته
GB/T17211-1998 راهنمای بار برای ترانسفورماتورهای قدرت از نوع خشک
GB3836.1-2010 تجهیزات الکتریکی برای محیط های گاز انفجاری قسمت 1: نیازهای عمومی
GB3836.2-2010 تجهیزات الکتریکی برای جو گاز انفجاری قسمت 2: نوع اثبات انفجار "طراحی ، ساخت و بازرسی از استانداردهای مربوطه مانند GB1094.1-2013 ترانسفورماتور برق قسمت 1 مقررات عمومی.
ویژگی های ترانسفورماتور معدن از نوع خشک KSG
ترانسفورماتورهای نوع خشک KSG از نوع خشکی از توانایی ضد رطوبت قوی ، عملکرد خوب مقاوم در برابر شعله و مواد عایق با ویژگی های خاموش کننده اتوماتیک برخوردار هستند ، آنها هنگام مواجهه با منبع آتش سوزی گازهای مضر تولید نمی کنند ، محیط را آلوده نمی کنند و حفظ آن آسان است.
سیم پیچ ولتاژ بالا از ترانسفورماتور نوع خشک معدن از سیم پیچ سیم با کیفیت بالا ساخته شده است ، و سیم پیچ با رزین اپوکسی با کیفیت بالا در زیر خلاء ریخته می شود. سیم پیچ ولتاژ کم از سیم پیچ فویل و سیم پیچ لایه عایق بندی شده رزین ساخته شده است. هسته آهن ، هدایت مغناطیسی با کیفیت بالا و با کیفیت بالا ورق های فولادی سیلیکون دانه ای با محوریت سرد را با گسترش هیسترزیس کوچک از همان دسته اتخاذ می کند. پوشش چسب اپوکسی را برای مهر و موم و جلوگیری از خوردگی اتخاذ کنید. ظرفیت اضافه بار معدن ترانسفورماتور نوع خشک: تحت شرایط خنک کننده طبیعی (AN) ، ظرفیت اضافه بار مجاز به برآورده کردن الزامات در جدول زیر است (دمای محیط 20 درجه سانتیگراد):
|
بیش از حد |
20 |
30 |
40 |
50 |
60 |
70 |
|
زمان اجرا (M) |
پیوسته |
120 |
60 |
20 |
50 |
1 |
سیستم کنترل دما برای ترانسفورماتور معدن از نوع خشک KSG شامل یک کنترلر دما و یک عنصر اندازه گیری دما است که در بالای سیم پیچ ولتاژ کم نصب شده است ، که داغترین نقطه محصول است. 1T کنترل دما ترانسفورماتور را تحقق می بخشد و دمای نقطه داغ سیم پیچ های A ، B و C را در حین کار ترانسفورماتور نشان می دهد. اگر دمای سیم پیچ ترانسفورماتور به دلیل کار بیش از حد یا گسل بسیار زیاد باشد ، کنترل کننده دما زنگ و سفر را صادر می کند و سیستم کنترل دما برای زنگ هشدار و سفر مخاطب منفعل دارد. هنگام استفاده از خنک کننده هوای اجباری ، کنترل کننده دما ورودی یا تعویض فن صدور گواهینامه سیستم خنک کننده محیط را بر اساس دمای سیم پیچ تعیین می کند. رابط ارتباطی RS485 همچنین می تواند به صورت اختیاری برای مدیریت از راه دور نصب شود. پوشش محصول دارای سطح حفاظت P21 یا بالاتر است

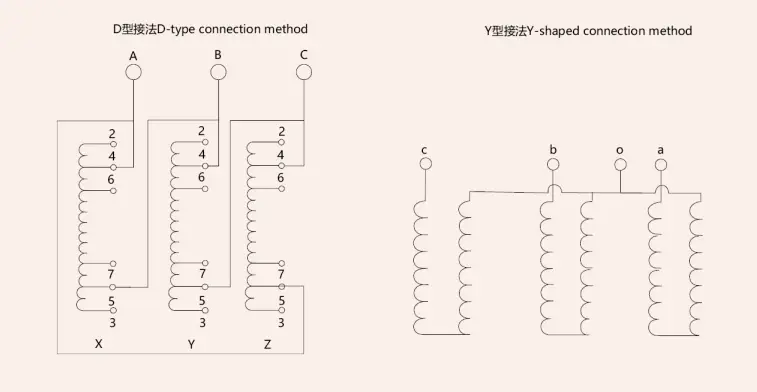

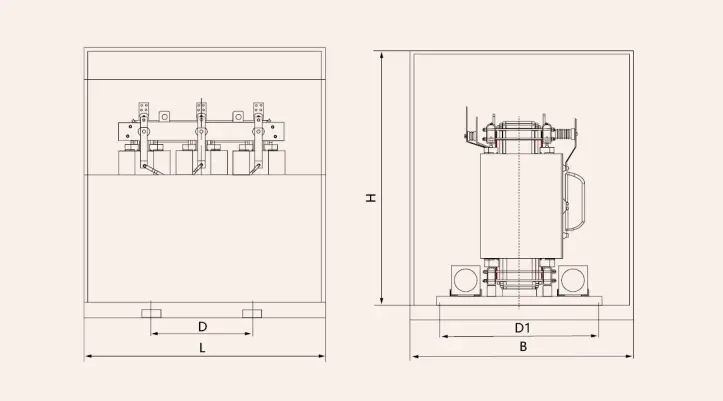

diagram نمودار شماتیک و ابعاد نصب ترانسفورماتور معدن از نوع خشک KSG
parameters پارامترهای فنی ترانسفورماتور معدن از نوع خشک KSG
|
ظرفیت (KVA) |
ترکیب ولتاژ و دامنه شیر (٪) |
شماره گروه |
بدون از دست دادن بار |
از دست دادن بار |
بدون جریان بار (٪) |
امپدانس مدار کوتاه (٪) |
وزن (کیلوگرم) |
ابعاد l*w*hmm |
||
|
HV (KV) |
HV آخرین محدوده |
LV (KV) |
||||||||
|
50 |
6 یا 10
|
2* ± 2.5 یا 5 ± |
1.2 0.69 0.4 |
dy11 yd11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
