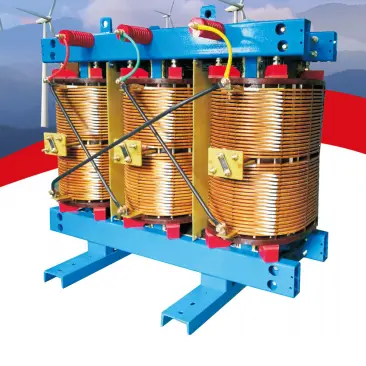

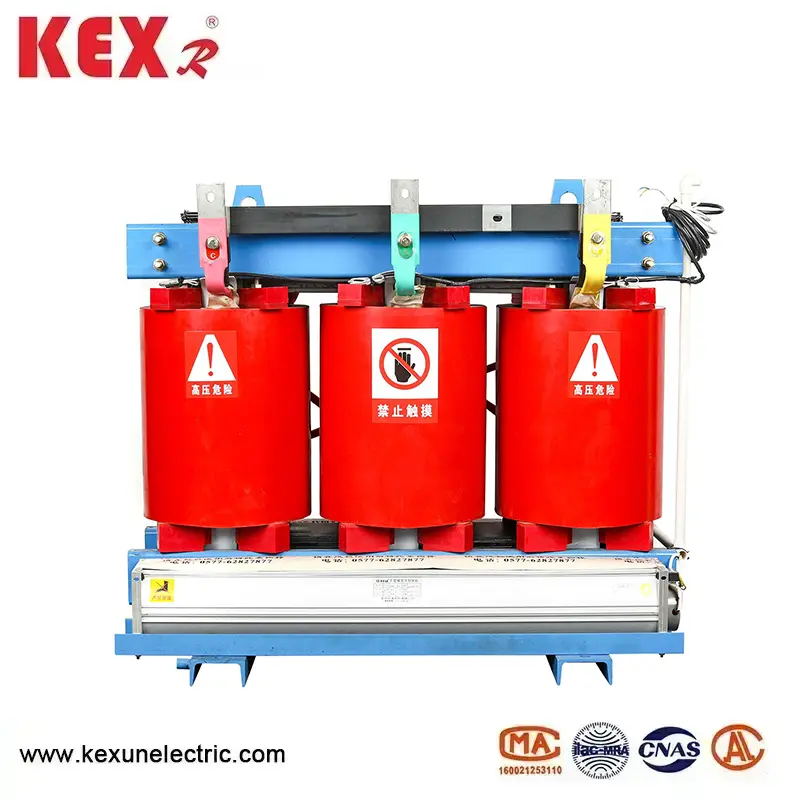

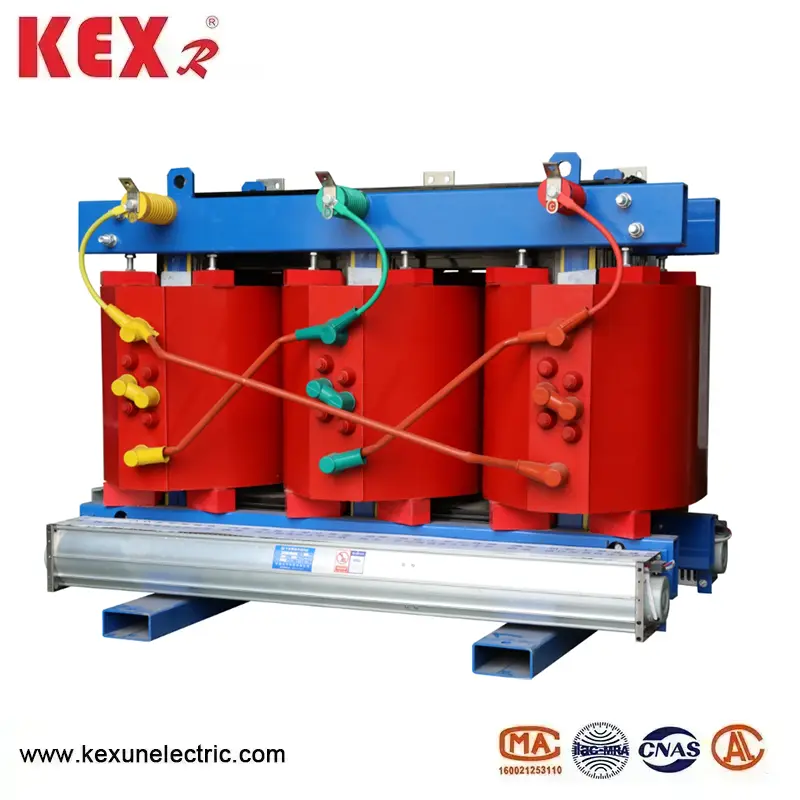

ترانسفورماتور از نوع خشک سازگار با محیط زیست

◆ هسته ترانسفورماتور نوع خشک و دوستانه از نوع SGB10

هسته آهنی از دانه های دانه ای با کیفیت بالا و با کیفیت بالا ورق های فولادی سیلیکون ساخته شده در کنار هم ساخته شده است. ساختار مفصل کاملاً شیب دار 45 درجه یک دستگاه ثابت الاستیک را بین سیم پیچ و هسته آهن اتخاذ می کند ، که ترانسفورماتور را قادر می سازد تا از بین برود و از بین برود. کل سیم پیچ توسط لنت های الاستیک ثابت است و ساختار بافر می تواند سطح لرزش و سر و صدای سیم پیچ را کاهش دهد.

◆ سیم پیچ ولتاژ بالا و پایین

سیم پیچ های ولتاژ بالا و پایین از مواد عایق Nomex ساخته شده و به طور مکرر با رنگ آغشته به حلال با استفاده از تجهیزات فشار خلاء VPL آغشته می شوند و چندین بار در دمای بالا پخته و درمان می شوند. سیم پیچ با ولتاژ بالا یک ساختار مداوم با استحکام مکانیکی بالا و شرایط اتلاف گرما را به کار می برد و از مضرات ولتاژ بین لایه بالا ، توانایی اتلاف حرارت ضعیف ، تجزیه حرارتی آسان و قدرت مکانیکی کم سیم پیچ های سیلندر چندگانه ، جلوگیری می کند و از این طریق قابلیت اطمینان از عملکرد محصول را بهبود می بخشد. سیم پیچ با ولتاژ کم ساختار مارپیچ جریان جریان هوایی طولی یا طولی را اتخاذ می کند. سیم پیچ آغشته به رطوبت عالی دارد و می تواند در برابر تأثیر بیشتر در برابر تأثیر قرار بگیرد ، هیچ ترک و تخلیه جزئی ندارد و خشک ، تجزیه و بازیافت پس از عمر آن ، محافظت از محیط زیست آسان است.

◆ پوسته

در صورت لزوم ، Kexun Electric می تواند سطح حفاظت از IP20 یا IP23 را به پوسته ها ارائه دهد. معنی سطح حفاظت از محوطه LP20 این است که اشیاء خارجی جامد با قطر 12 میلی متر مجاز به ورود نیستند. برای اطمینان از گردش هوای خنک کننده ، پایین و بالای پوسته از صفحه های مش ساخته شده است.

محافظت بیش از حد گرمای

برای انجام اقدامات محافظتی در برابر گرمای بیش از حد سیم پیچ ، ترانسفورماتور نوع خشک از نوع SGB10 از نوع خشک 315KVA و بالاتر مجهز به دستگاه محافظت از نمایش دما است. این دستگاه از عناصر سنجش دما تعبیه شده در سیم پیچ ولتاژ کم به عنوان منبع سیگنال برای ابزار نمایش دیجیتال استفاده می کند. هنگامی که دمای داخل سیم پیچ ولتاژ کم تغییر می کند ، ابزار نمایش دیجیتال با سنجش دما مقدار دما جدید را نشان می دهد و عملکردهای کنترل و هشدار را بر اساس این مقدار دما برای محافظت از ترانسفورماتور انجام می دهد.

◆ ظرفیت اضافه بار

ترانسفورماتور نوع خشک از نوع SGB10 از نوع Dry ساختار جدید ، مواد جدید و فرآیندهای جدید را با شرایط اتلاف گرمای خوب ، عمر طولانی حرارتی و ظرفیت اضافه بار بسیار قوی اتخاذ می کند ، می تواند با خیال راحت و قابل اعتماد برای مدت طولانی زیر 120 ٪ اضافه کار کند. در محیط 23 قدیمی ، نیازی به خنک کننده فن نیست و هنوز هم می تواند برای مدت طولانی با بار کامل کار کند.

◆ امنیت

ترانسفورماتور نوع خشک و سازگار با محیط زیست از نوع SGB10 بالاترین عملکرد ایمنی از نوع خشک در دسترس است ، امروزه تمام مواد عایق غیر قابل تحمل ، خود خاموشی ، غیر سمی است و حاوی کمتر از 10 ٪ مواد قابل اشتعال در مقایسه با محصولات بازیگران اپوکسی است. آنها برای مدت زمان طولانی در دمای بالای 800 درجه سانتیگراد بدون تولید TREXICATENT TOMEXICTOXTENTENTING TODEXICTENTING DETEXICTENTING می سوزند. ترانسفورماتور بازیگران. محصول SG (B) 10 عملکرد برتر در برنامه های دارای نیازهای ایمنی بالا ، شرایط مرطوب و گرم و تهویه ضعیف مانند قدرت ، مترو ، کشتی ، شیمیایی و صنایع متالورژی را نشان می دهد.

◆ مقاومت عالی رطوبت

سیستم عایق Nomex "ترانسفورماتور نوع خشک از نوع SGB10 از نوع SGB10 قادر به تحمل تهاجم رطوبت است. تجهیزات پیشرفته VPL و فن آوری اشباع خلاء.

◆ حجم کوچکتر و وزن سبک تر

ترانسفورماتور نوع خشک از نوع محیط SGB10 از کاغذ Dupont nomex@ به عنوان ماده اصلی عایق استفاده می کند و از آن به عنوان یک سیستم عایق ترکیبی در گرمترین نقطه ترانسفورماتور استفاده می کند و اندازه و وزن آن را در مقایسه با رزین اپوکسی در ترانسفورماتورهایی با همان ظرفیت کاهش می دهد.

◆ حفاظت از محیط زیست

ترانسفورماتور نوع خشک از نوع محیط SGB10 پس از عمر سرویس آن را می توان تجزیه و بازیافت کرد ، و با غلبه بر نقص ترانسفورماتورهای نوع خشک ریخته گری که نمی توانند تجزیه شوند و رنگ محیط را برای جامد سازی و تلفیق فیبر رزین و شیشه پس از عمر سرویس آن آلوده کنند.

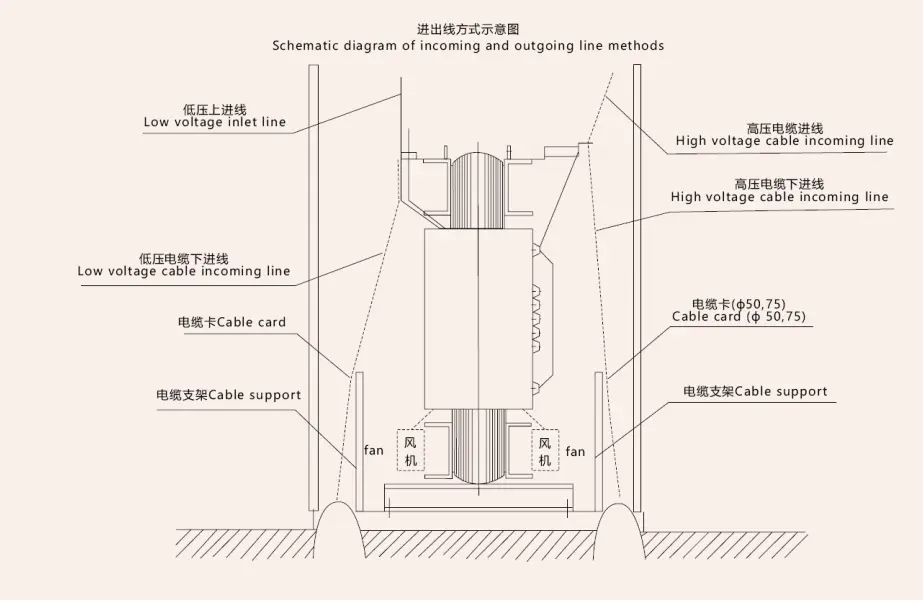

◆ سیم سرب

ترمینال خروجی ولتاژ بالا در قسمت فوقانی سیم پیچ ثابت است و شیر در وسط سیم پیچ قرار دارد. در صورت قطع برق ، شیر از طریق یک قطعه اتصال برای تنظیم ولتاژ خروجی تغییر می یابد. ترمینال خروجی با ولتاژ کم یک نوار رسانا از نوع صفحه است که با اطمینان از طریق پیچ ها به نوار خروجی وصل می شود.

◆ استانداردهای مربوطه

GB1094.11-2007 "ترانسفورماتورهای نوع خشک"

پارامترهای فنی GB/T10228-1997 "

مورد نیاز برای ترانسفورماتورهای قدرت از نوع خشک "

GB/T17211-1998 "راهنمای بار برای ترانسفورماتورهای قدرت از نوع خشک"

JB/T10088-2004 "سطح صدا ترانسفورماتورهای قدرت 6-220kV"

GB4208-1993 "درجه حفاظت ارائه شده توسط محفظه ها (کد LP)"

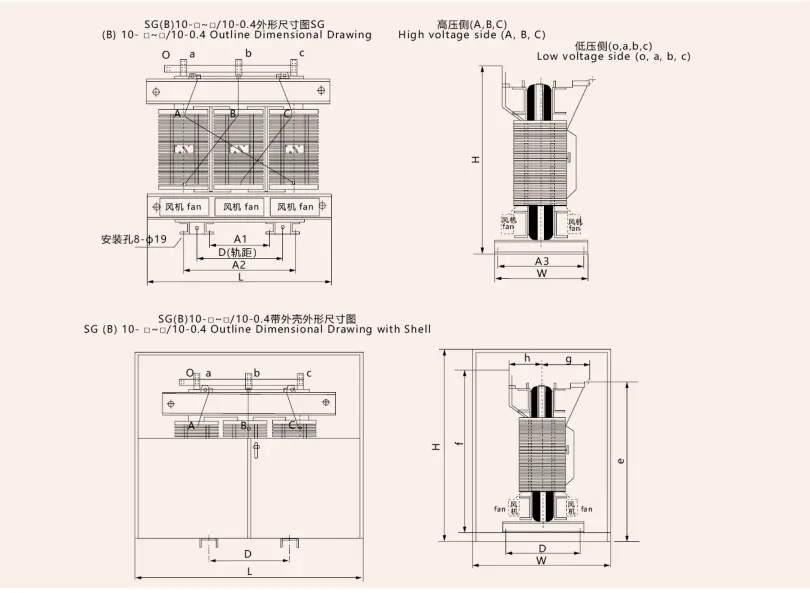

◆ ابعاد ظاهر و نصب از نوع SGB10 از نوع ترانسفورماتور نوع خشک سازگار با محیط زیست

◆ پارامترهای فنی 10kV SGB10 از نوع ترانسفورماتور نوع خشک سازگار با محیط زیست
