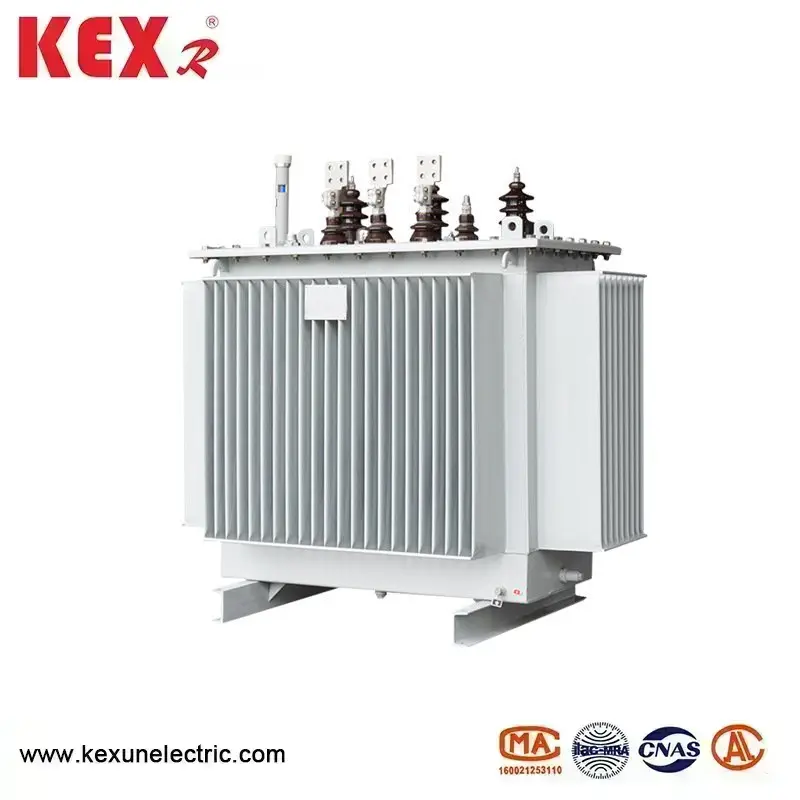

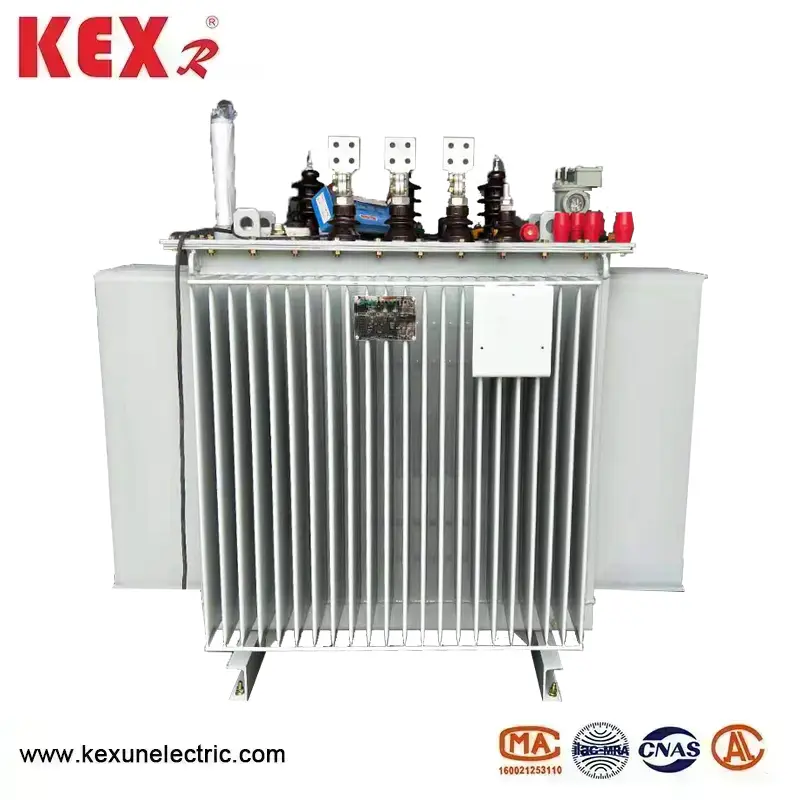

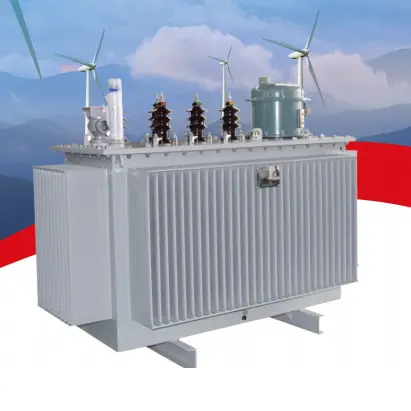

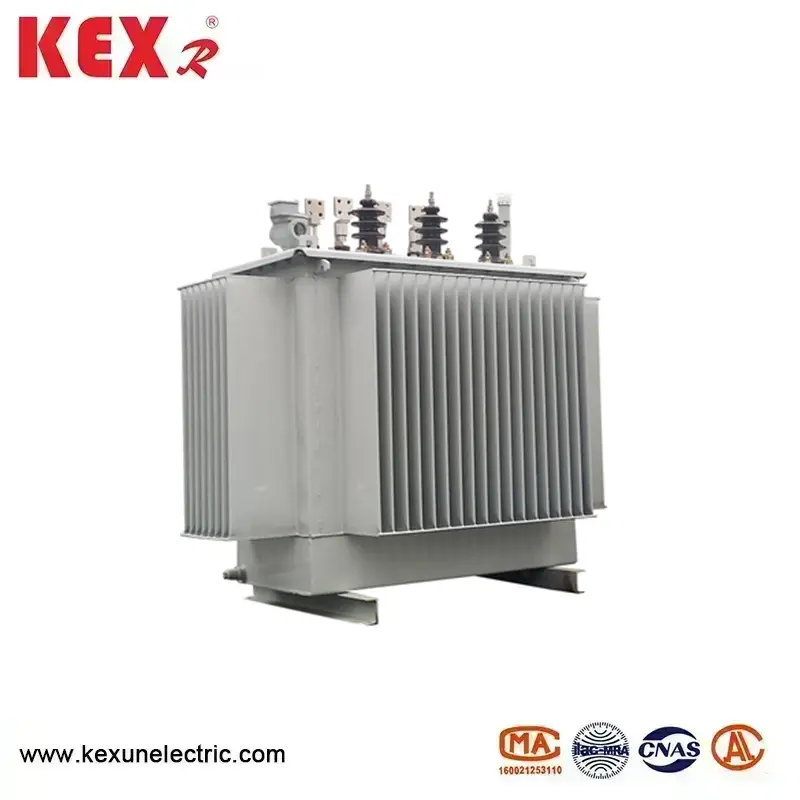

ترانسفورماتور تنظیم کننده ولتاژ بالا
ترانسفورماتور تنظیم کننده ولتاژ بالا ، که به طور خاص توسط تأمین کننده تجهیزات الکتریکی چین Kexun Electric Co. ، Ltd تولید می شود ، وسیله ای است که می تواند تغییر ولتاژ خط را ردیابی کند و به طور خودکار نسبت تحول بدنه دستگاه را تنظیم کند تا از ثبات ولتاژ خروجی اطمینان حاصل شود. ولتاژ ورودی را می توان به طور خودکار در محدوده -20 ٪ تا +10 ٪ تنظیم کرد. این خصوصاً برای خطوط با نوسان ولتاژ بزرگ یا افت ولتاژ بزرگ مناسب است و از ولتاژ منبع تغذیه کاربران و کاهش از بین رفتن خط اطمینان می دهد.
مدل: SVR
برند ： kexr
مدل: SVR
برند ： kexr
valited ویژگی های اصلی ترانسفورماتور تنظیم ولتاژ بالا
▶ دستگاه کلی دارای ظرفیت زیادی ، از دست دادن کم ، اندازه کوچک است و نصب و نگهداری آن آسان است.
▶ با ردیابی تغییرات ولتاژ ، با عملکرد قابل اعتماد و دقت تنظیم ولتاژ بالا ، به طور خودکار دنده سه فاز را در تعویض شیر آب تنظیم کنید.
reference مرجع ولتاژ ، تأخیر در عمل ، محدوده مجاز و حد فرکانس در صورت لزوم قابل تنظیم است و تنظیمات پارامتر انعطاف پذیر و راحت است.
▶ تعداد اقدامات دنده و دنده فعلی SVR را در Changer Tap Load با نشانه هایی برای بالاترین و کمترین دنده نمایش دهید
▶ مجهز به حفاظت از حد مجاز بالا و پایین ، عملکرد محدودیت زمانی عمل ، به طور مؤثر بهبود قابلیت اطمینان محصول
controller دارای ولتاژ و عملکردهای محافظت از ولتاژ است. هنگامی که خط در ولتاژ بیش از حد یا تحت ولتاژ قرار دارد. کنترلر به طور خودکار قفل می شود. اطمینان حاصل کنید
▶ کنترل کننده تراشه های کنترل درجه صنعتی را اتخاذ می کند ، که دارای قابلیت اطمینان بالا ، توانایی ضد مداخله قوی هستند و می توانند با محیط های سخت در فضای باز سازگار شوند.
▶ ویژگی های اصلی ترانسفورماتور تنظیم کننده ولتاژ مجهز به رابط ارتباطی RS485 ، پارامترهای کنترلر را می توان در 30 متر از نقطه نصب از طریق ماژول ارتباطات بی سیم مشاهده و اصلاح کرد.
control کنترل از راه دور Cloud یا SM Card نیز می تواند اضافه شود.
● با استفاده از شرایط ترانسفورماتور تنظیم کننده ولتاژ بالا
▶ ارتفاع: 2000 متر پوند
▶ دمای محیطی: -25 ° C ~+45 ° C
▶ رطوبت نسبی: کمتر از 90 ٪
cap قابلیت پیشگیری از آلودگی: سطح LLL
▶ تمایل نصب: <2 ٪
در اطراف دستگاه هیچ آلودگی یا خورنده ای وجود ندارد که به طور جدی بر عملکرد عایق آن تأثیر بگذارد ، و هیچ خطر آتش سوزی یا انفجاری در محیط کار وجود ندارد و هیچ ارتعاش شدید وجود ندارد. توجه: وقتی محیط کار از شرایط فوق فراتر می رود ، کاربران هنگام قرار دادن سفارش باید دستورالعمل های ویژه ای ارائه دهند.
transform تنظیم کننده تنظیم ولتاژ بالا با استانداردها مطابقت دارد
standions استاندارد طراحی تولید
▶ JB8749-1998 الزامات فنی عمومی تنظیم کننده های ولتاژ
transforms ترانسفورماتور قدرت GB1094-2013
▶ GB/T6451-2008 پارامترهای فنی و الزامات برای سه مرحله ترانسفورماتور قدرت غوطه ور
▶ دستورالعمل های انتخاب ترانسفورماتورهای برق (GB/T17468-1998) GB10230-2007 در Load Tap Changer
▶ دستورالعمل های استفاده از تغییر دهنده های بار (GB/T1058-1989) O DL/T572-2010 0Perating ▶ مقررات مربوط به ترانسفورماتورهای برق
◆ استانداردهای اساسی برای استفاده
ولتاژ نقطه نصب تنظیم کننده ولتاژ اتوماتیک خط SVR خط نیازهای ملی GB/T12325-2008 برای انحراف ولتاژ منبع تغذیه را برآورده می کند: مجموع مقادیر مطلق انحراف مثبت و منفی ولتاژ منبع تغذیه 35kV و بالاتر نباید از 10 ٪ از ولتاژ رده بندی شده تجاوز کند. انحراف مجاز ولتاژ منبع تغذیه سه فاز از 20 کیلو ولت و در زیر 7 ٪ از ولتاژ دارای امتیاز است. انحراف مجاز از ولتاژ منبع تغذیه تک فاز 220 ولت+7 ٪ و -10 ٪ از ولتاژ رتبه بندی شده است.
parameters پارامترهای فنی ترانسفورماتور تنظیم کننده ولتاژ بالا از نوع SVR
|
ظرفیت (KVA) |
ترکیب ولتاژ و دامنه شیر (٪) |
شماره گروه |
بدون از دست دادن بار |
از دست دادن بار |
بدون جریان بار (٪) |
امپدانس مدار کوتاه (٪) |
وزن (کیلوگرم) |
ابعاد l*w*hmm |
||||
|
ورودی (KV) |
HV آخرین ٪ ٪ |
خروجی (KV) |
بدنه |
روغن |
مجموع |
|||||||
|
630 |
7 ~ 10.5 |
1 ~ 7 یا 1 ~ 9 |
10 10.5 |
ya0 |
400 |
2500 |
1 |
2
|
600 |
280 |
1100 |
1200x1000x1210 |
|
800 |
500 |
2800 |
0.9 |
670 |
310 |
1210 |
1250x1000x1250 |
|||||
|
1000 |
600 |
3500 |
0.9 |
770 |
330 |
1320 |
1280x1050x1290 |
|||||
|
1250 |
700 |
4000 |
0.8 |
880 |
350 |
1500 |
1320x1070x1320 |
|||||
|
1600 |
800 |
5000 |
0.8 |
1000 |
400 |
1650 |
1400x1100x1380 |
|||||
|
2000 |
960 |
6000 |
0.6 |
1150 |
450 |
1950 |
1460x1160x1410 |
|||||
|
2500 |
1200 |
7000 |
0.6 |
1380 |
550 |
2320 |
1520x1250x1470 |
|||||
|
3150 |
1400 |
10000 |
0.6 |
1650 |
610 |
2640 |
1630x1250x1500 |
|||||
|
4000 |
1700 |
12000 |
0.5 |
1840 |
940 |
3300 |
1870x1350x1530 |
|||||
|
5000 |
1950 |
14500 |
0.5 |
2160 |
1100 |
4180 |
1900x1450x1620 |
|||||
|
6300 |
2500 |
16000 |
0.4 |
2600 |
1550 |
5300 |
1980x1450x1950 |
|||||
● نوع SVR دستورالعمل نصب ترانسفورماتور تنظیم ولتاژ بالا
1. نصب محصول بر عهده کاربر است و تأمین کننده می تواند پرسنل خدمات پس از فروش را برای راهنمایی به سایت ارسال کند.
2. پس از اتمام تجهیزات ، باید از سیم زمینی برای زمینی چند نقطه ای استفاده شود. مقاومت زمینی نباید از 4 اهم تجاوز کند ، و عمق بدن زمینی که در زیر زمین دفن شده است باید مطابق با نیازهای اساسی مقررات برق باشد.

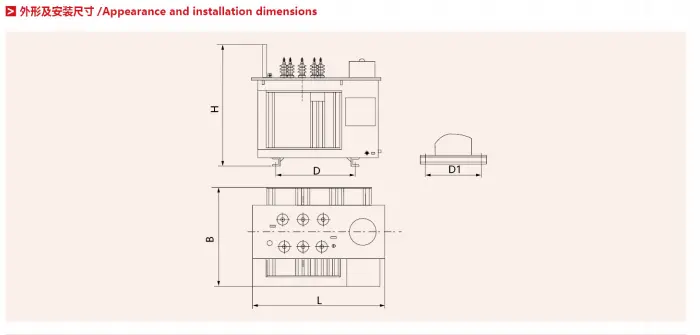

نمودار مرجع نصب به شرح زیر است:
