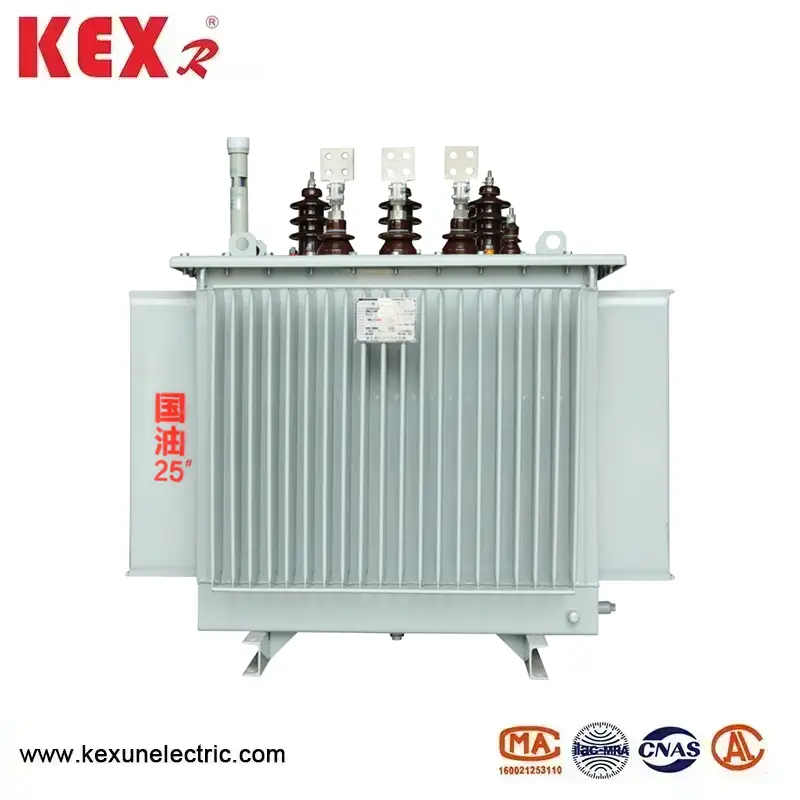

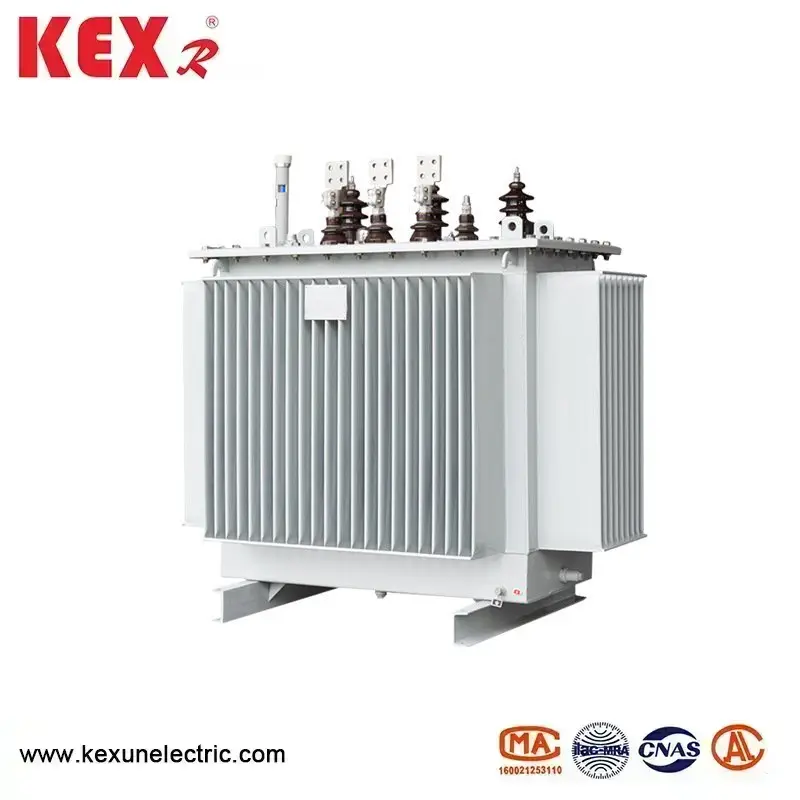

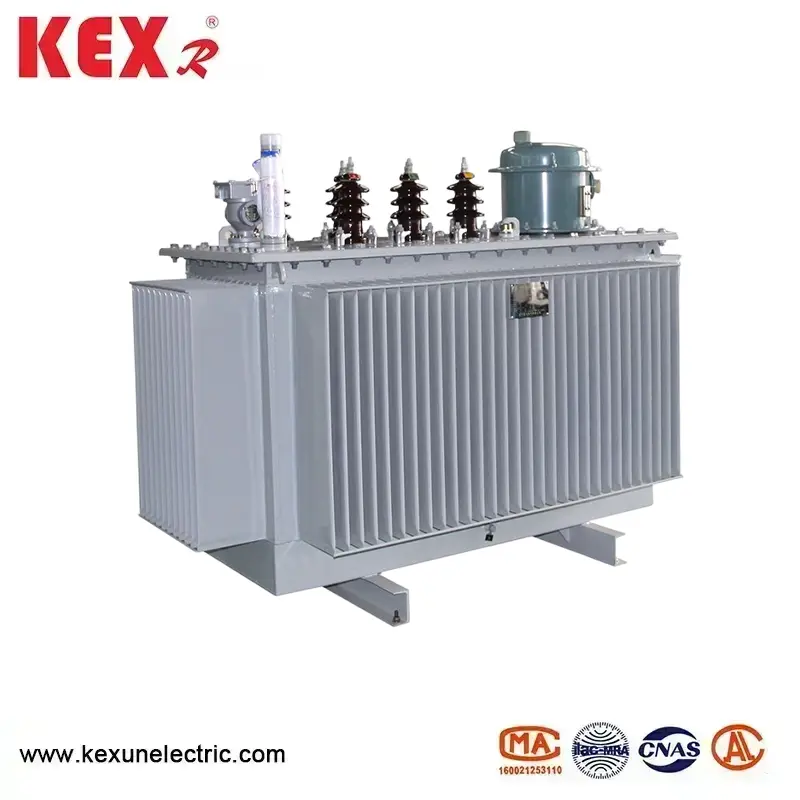

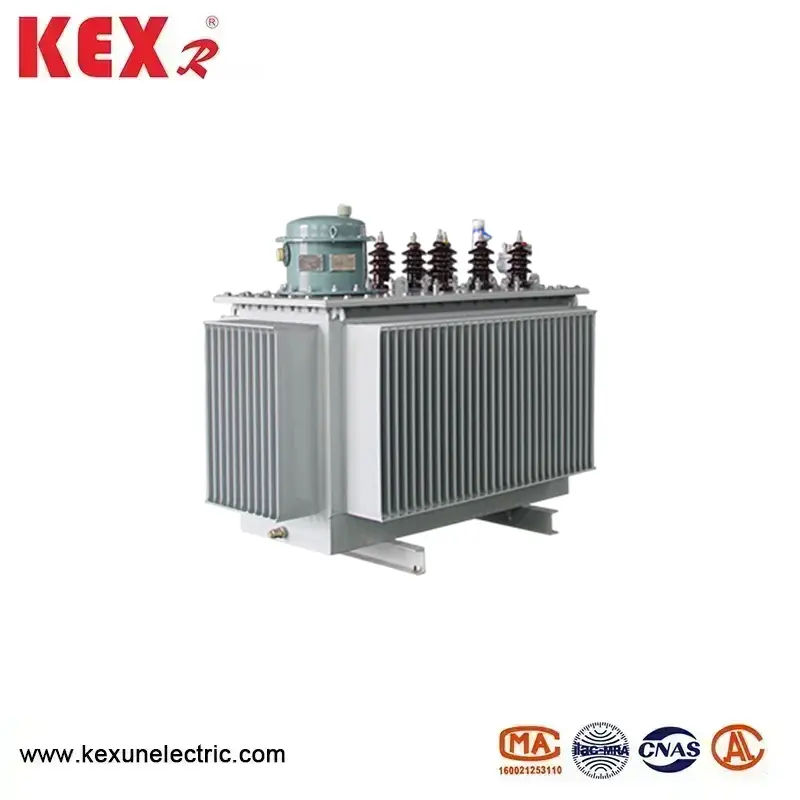

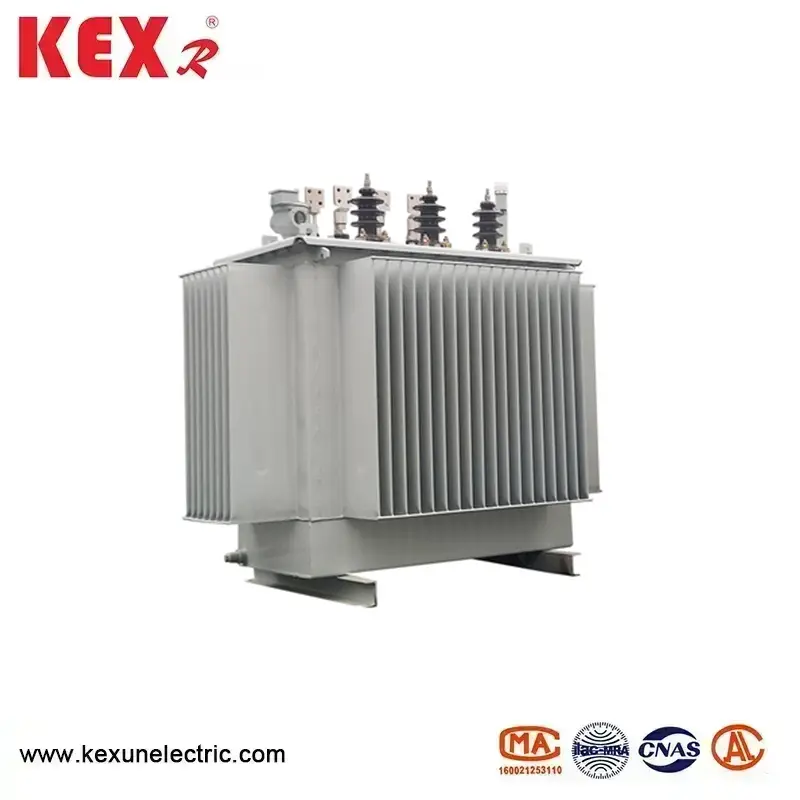

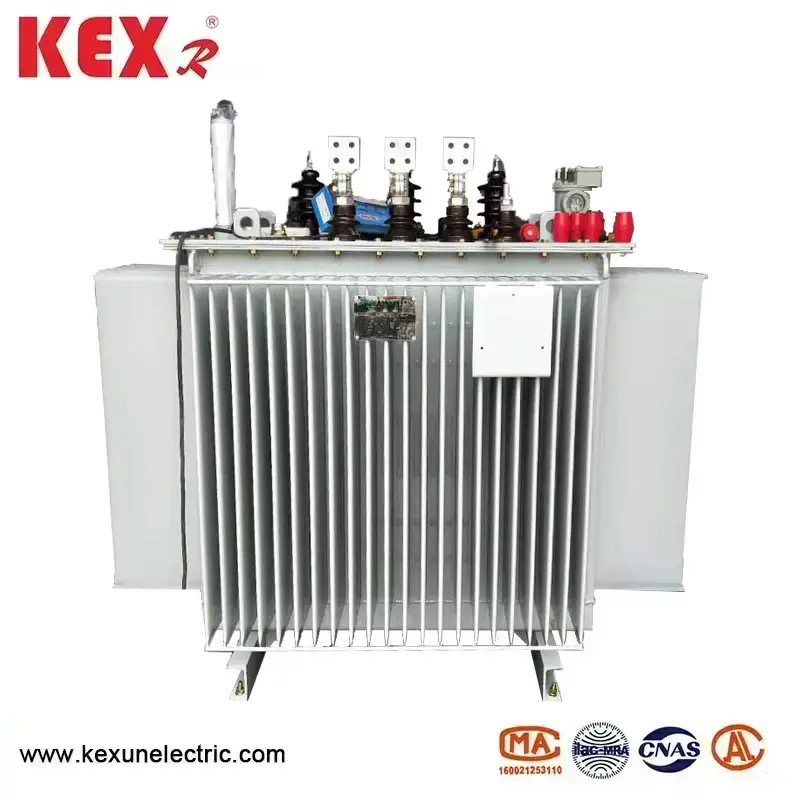

ترانسفورماتور غوطه ور در روغن
کارخانه چینی Kexun Electric در تولید ترانسفورماتور غوطه ور روغن تخصص دارد. این محصول دارای ویژگی های راندمان بالا و تلفات کم است که می تواند در مصرف برق و هزینه های عملیاتی بسیار صرفه جویی کند و مزایای اجتماعی قابل توجهی دارد. این یک محصول با تکنولوژی بالا است که توسط دولت تبلیغ می شود. و بر اساس ساختار سنتی و تکنولوژی بالغ، پیشرفتهای زیادی صورت گرفته است.
مدل: S9
نام تجاری: KEXR
مدل: S9
نام تجاری: KEXR
●استفاده از شرایط ترانسفورماتور غوطهور در روغن
▶ارتفاع بیش از 1000 متر؛
▶دمای محیط:
▶حداکثر دما + 40 درجه سانتیگراد؛
▶میانگین دمای گرمترین ماه + 30 "Co حداکثر میانگین سالانه دمای + 20 درجه سانتیگراد است ▶حداقل دمای خارج از منزل 25- درجه سانتیگراد است.
● ترانسفورماتور غوطهور در روغن با استانداردها مطابقت دارد
GB1094.2-1996
GB1094.5-2003
GB/T7595-1987
JB/T10088-2004
GB/T10237-1988
GB/T3837-2010
◆ انتخاب مواد با کیفیت بالا
▶ترانسفورماتور غوطهور در روغن ما سیم مسی Oxygen Tree را با مقاومت پایینتر انتخاب میکند و تحت یک سری عملیاتهای سطحی اضافی قرار میگیرد تا آن را صافتر کند، بدون بریدگی یا گوشههای تیز، که منجر به کاهش بار کمتر و عملکرد الکتریکی قابل اطمینان تر ترانسفورماتور میشود. کاهش تلفات واحد برای کاهش تلفات بدون بار ترانسفورماتورها.
▶اجزای عایق چوب چند لایه با کیفیت بالا را انتخاب کنید که هرگز ترک نخواهند خورد، حتی در اثر جریان اتصال کوتاه.
دست نخورده باقی خواهد ماند.
▶روغن ترانسفورماتور را انتخاب کنید که عمیقاً فیلتر شده باشد و سطح آب، گاز و ناخالصی کمتری داشته باشد و عملکرد ترانسفورماتور قابل اطمینانتر باشد.
▶مواد آببندی لاستیکی با کیفیت بالا را برای جلوگیری از پیری و از بین بردن نشتی انتخاب کنید.* همه مواد خام تحت بازرسی کیفی قرار میگیرند و همه تولیدکنندگان مواد خام مطابق با استاندارد ملی IS09000 تحت بازبینی دقیق قرار میگیرند.
◆ مقرون به صرفه
ترانسفورماتور غوطهور روغن سری s9 تلفات بدون بار، تلفات بار و جریانهای بدون بار را به ترتیب 10، 24 و 46 درصد در مقایسه با سری S7 کاهش داده است که منجر به کاهش 19 درصدی هزینههای عملیاتی شده است. بر اساس سری s9، محصولات سری S11 میانگین تلفات بدون بار را 3 درصد کاهش دادهاند. جریان بدون بار در مقایسه با S9 70-85٪ کاهش می یابد. میانگین افزایش دما 10K کاهش می یابد و عمر مفید محصول بیش از دو برابر می شود. میانگین کاهش نویز در حین کارکرد محصول 2-4 دسی بل است.
◆ کاملاً مهر و موم شده است
«M» در S11 (M) R نشاندهنده این است که مخزن نفت ساختاری کاملاً آببندی دارد، در مقایسه با ترانسفورماتورهای معمولی غوطهور در روغن، ترانسفورماتورهای توزیع کاملا آببندی شده، مخازن ذخیرهسازی روغن را حذف میکنند و لولههای نفت را با بالههای موجدار به عنوان اجزای خنککننده و اتلاف حرارت جایگزین میکنند. مخزن روغن راه راه از صفحات نازک نورد سرد با کیفیت بالا در یک خط تولید اختصاصی ساخته شده است و باله های موجدار می توانند با حجم روغن ترانسفورماتور منبسط و منقبض شوند، در نتیجه ترانسفورماتور را از اتمسفر جدا کرده، از تخریب روغن و رطوبت عایق جلوگیری و کاهش می دهد، قابلیت اطمینان عملیاتی را افزایش می دهد و عملکرد عادی بدون تعمیر و نگهداری را افزایش می دهد.
سطح مخزن روغن موجدار قبل از پوشاندن با یک رنگ سهگانه که برای استفاده در محیطهای متالورژی، پتروشیمی، معدن و سایر محیطها مناسب است، با چربیزدایی، زدودن زنگزدگی و فسفاته شدن تصفیه میشود.

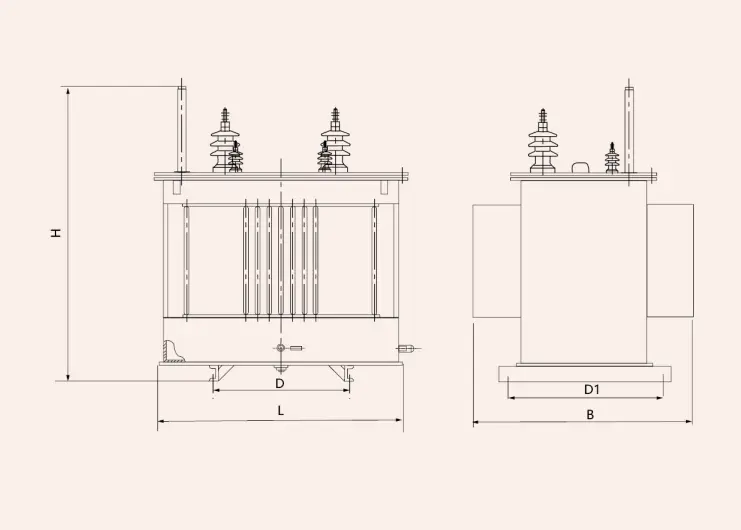

◆ ظاهر و ابعاد نصب ترانسفورماتور غوطهور در روغن
◆ پارامترهای فنی ترانسفورماتور توزیع روغن غوطه ور 10 کیلو ولت سری D11
|
رتبه بندی شده است ظرفیت (kVA) |
ترکیب ولتاژ و محدوده شیر (کیلو ولت) |
گروه
شماره |
خیر بارگذاری کنید از دست دادن |
بارگذاری کنید از دست دادن |
خیر بارگذاری کنید فعلی (%) |
کوتاه مدار ضربه زدن رقصیدن (%)
|
وزن (کیلوگرم)
بدن روغن کل |
ابعاد L*W*H mm |
اندازه نصب (میلی متر) |
||||
|
HV
(KV) |
HV ضربه بزنید محدوده |
LV
(KV) |
|||||||||||
|
5 |
6 6.3 10 10.5 11 |
± 2 * 2.5
± 5 |
2* 0.22 ~ 0.24 یا 0.22 ~ 0.24 |
li0 li6 |
30 |
130 |
1.2 |
3 |
75 |
30 |
120 |
420x390x870 |
300/300 |
|
10 |
45 |
235 |
1.1 |
85 |
30 |
135 |
420x390x940 |
300/300 |
|||||
|
16 |
55 |
330 |
1 |
105 |
35 |
170 |
430x480x960 |
300/350 |
|||||
|
20 |
65 |
385 |
0.9 |
120 |
40 |
190 |
440x500x970 |
300/350 |
|||||
|
30 |
80 |
560 |
0.8 |
145 |
45 |
220 |
560x500x980 |
300/350 |
|||||
|
40 |
100 |
700 |
0.8 |
3.5 |
165 |
50 |
250 |
600x520x990 |
350/350 |
||||
|
50 |
120 |
855 |
0.7 |
185 |
55 |
290 |
680x600x1000 |
350/350 |
|||||
|
63 |
145 |
1020 |
0.6 |
205 |
65 |
330 |
730x640x1030 |
400/400 |
|||||
|
80 |
160 |
1260 |
0.6 |
230 |
70 |
380 |
820x730x1060 |
400/400 |
|||||
|
100 |
190 |
1485 |
0.6 |
245 |
75 |
400 |
850x760x1080 |
400/400 |
|||||
|
125 |
230 |
1755 |
0.5 |
270 |
90 |
470 |
920x800x1100 |
400/400 |
|||||
|
160 |
290 |
2130 |
0.5 |
330 |
105 |
560 |
1010x900x1120 |
450/450 |
|||||
