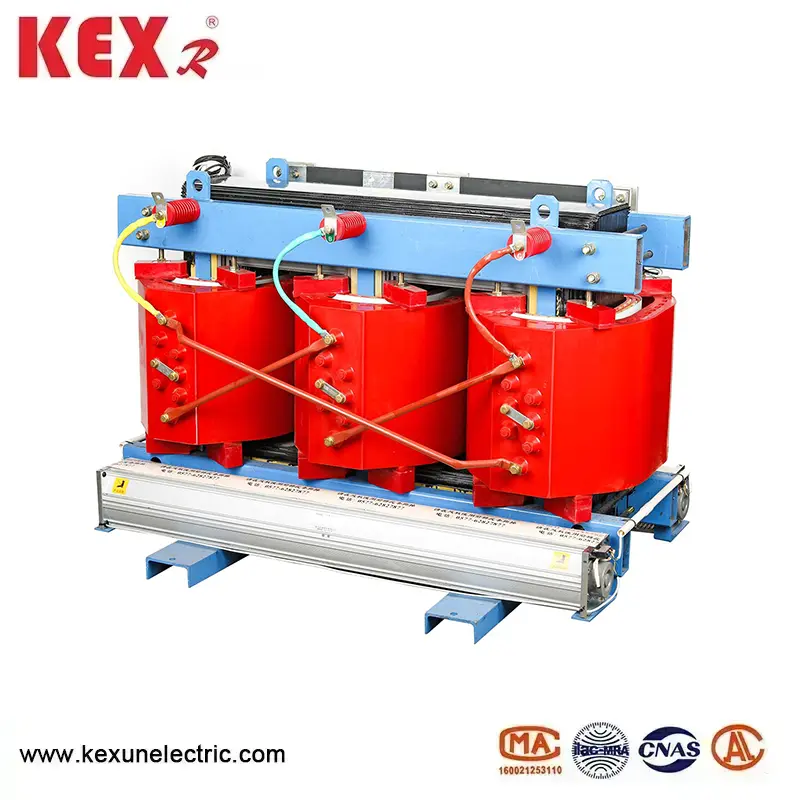

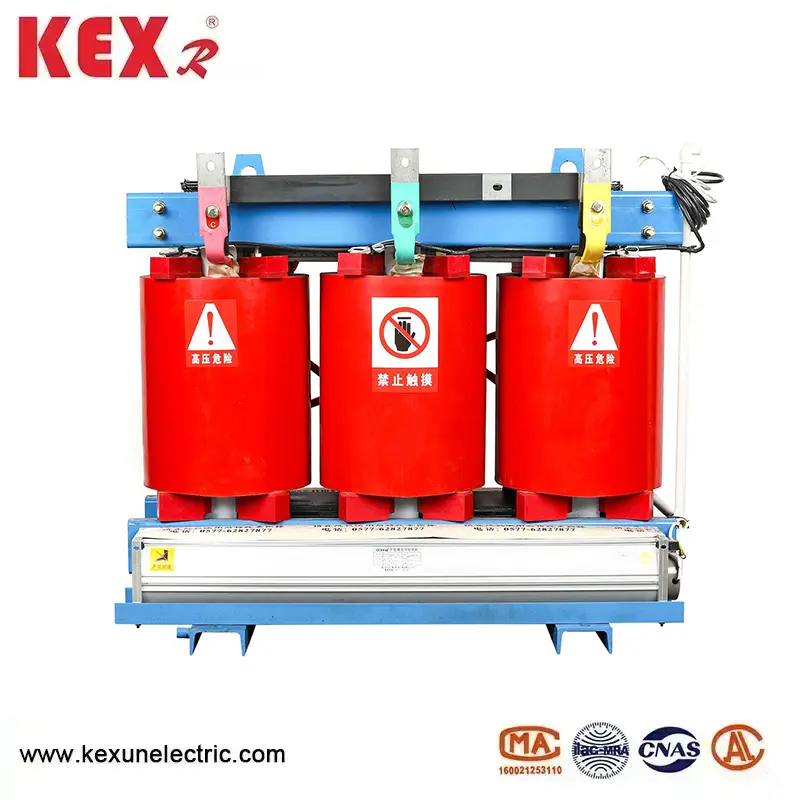

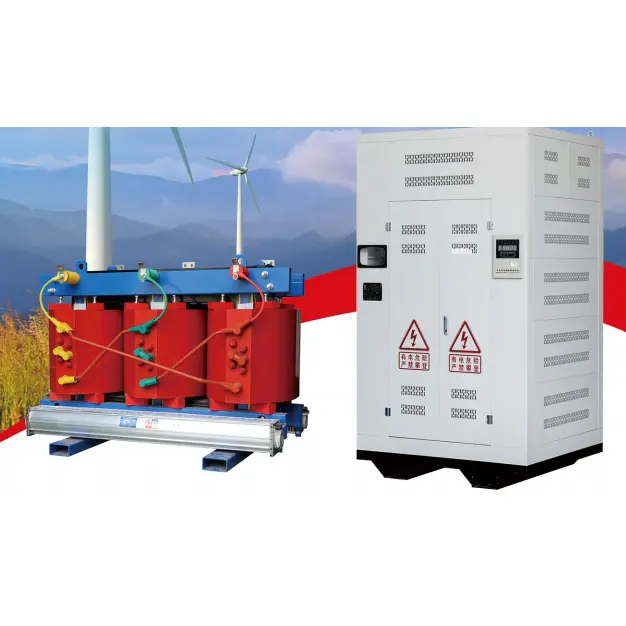

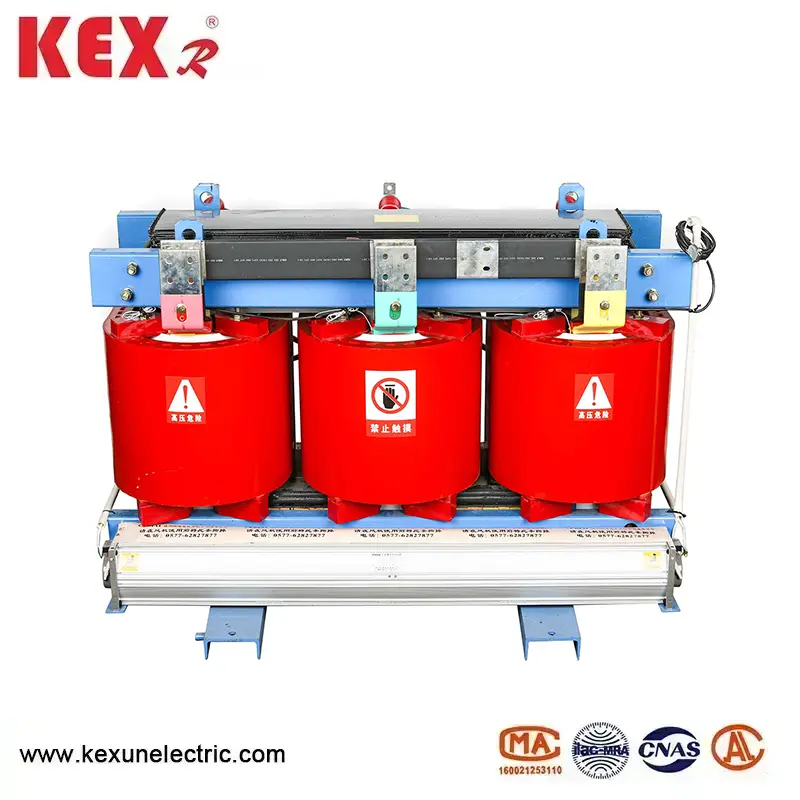

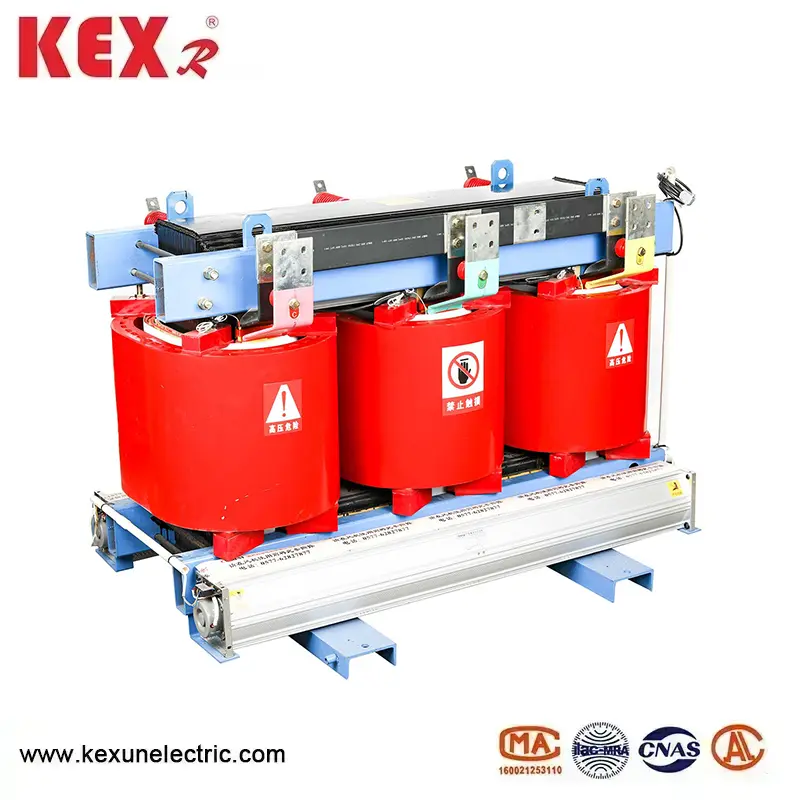

ترانسفورماتور نوع خشک عایق رزین

ترانسفورماتور نوع خشک شده با رزین سری SCB10 که به طور مستقل توسط Kexun Electric در کارخانه چین ساخته شده است ، دارای ویژگی های عقب ماندگی شعله ، پیشگیری از آتش ، پیشگیری از انفجار ، بدون نگهداری ، بدون آلودگی و اندازه کوچک است و می تواند مستقیماً در مرکز بار نصب شود. مجهز به کنترل کننده دمای هوشمند ، دارای توابع زنگ خطر ، زنگ هشدار بیش از حد ، سفر بیش از حد و ترمز سیاه است.
مدل: SCB10
برند ： kexr

ارسال استعلام

توضیحات محصول

● مؤلفه های ترانسفورماتور نوع خشکی از نوع رزین نوع SCB10

◆ هسته ترانسفورماتور نوع خشک عایق رزین

هسته آهنی از ورق های فولادی سیلیکون با کیفیت بالا با کیفیت بالا ، با ساختار مشترک کاملاً تمایل ساخته شده است. ستون اصلی با نوار چسب غیر بافته شده درجه F گره خورده است ، و سطح هسته آهن با رزین اپوکسی محصور می شود تا سر و صدای هسته بدون بار ، جریان بدون بار ، بدون بار ، گیره ها و اتصال دهنده ها تحت درمان سطح خاصی قرار گرفته اند تا بتوانند کیفیت ظاهر محصول را بهبود بخشند.

◆ سیم پیچ ولتاژ کم

سیم پیچ ولتاژ با ولتاژ کم ولتاژ با عایق رزین ، ساختار فویل را به تصویب می رساند ، که مشکل زاویه مارپیچ محوری را هنگام استفاده از سیم پیچ سیم حل می کند و باعث می شود نوبت ها متعادل تر شوند. در عین حال ، سیم پیچ مجرای هوای خنک کننده محوری را اتخاذ می کند و توانایی اتلاف گرما را تقویت می کند. رزین اپوکسی TDMD بین لایه های سیم پیچ استفاده می شود و کل آن درمان و تشکیل می شود.

◆ ولتاژ بالا سیم پیچ ترانسفورماتور نوع خشکی عایق رزین سری SCB10

سیم پیچ با ولتاژ بالا با رزین اپوکسی با پرکننده ها ریخته می شود و تخلیه موضعی را تا حد زیادی کاهش می دهد و قدرت الکتریکی سیم پیچ را بهبود می بخشد. دیواره های داخلی و بیرونی سیم پیچ با صفحات مش ال فیبر شیشه ای تشکیل می شود و باعث تقویت قدرت مکانیکی سیم پیچ و بهبود توانایی محصول در مقاومت در برابر مدارهای کوتاه ناگهانی می شود ، کالک هرگز ترک نمی شود.

◆ فرآیند تولید

سیم پیچ ترانسفورماتور نوع خشک شده با رزین از نوع SCB10 بر روی یک دستگاه سیم پیچ با دقت بالا زخم شده است ، و سیم پیچ ولتاژ کم ساختار سیم پیچ فویل را اتخاذ می کند. وقتی ظرفیت ترانسفورماتور بزرگ باشد ، مجرای تهویه وجود دارد. پس از اتمام سیم پیچ ، خشک کردن خلاء انجام می شود و کل فرآیند ریختن و پخت و پز با توجه به نیازهای فرآیند کاملاً کار می شود ، تمام فرایندها باید مطابق با وضعیت ، به شدت کنترل و تنظیم شوند. فرآیند تولید دقیق ریختن تضمین می کند که سیم پیچ هیچ حباب یا حفره ای نداشته باشد و در نتیجه عملکرد با کیفیت بالا ترانسفورماتور انجام شود.

◆ سیستم کنترل دما و سیستم خنک کننده هوا

فن خنک کننده دمنده بالای جریان متقاطع اتخاذ شده است که دارای ویژگی های سر و صدای کم ، فشار هوا بالا و ظاهر زیبا است و باعث افزایش ظرفیت اضافه بار ترانسفورماتور نوع خشک شده با رزین نوع SCB10 می شود. ، کنترل دما یک کنترل کننده دما هوشمند را تصویب می کند ، که باعث بهبود ایمنی و قابلیت اطمینان عملکرد ترانسفورماتور می شود.

◆ از قسمت پوشش و خروجی محافظت کنید

پوسته محافظ محافظت بیشتر در مورد ترانسفورماتور را فراهم می کند ، با سطح حفاظت از IP20 ، LP23 و غیره ، مواد پوسته شامل صفحه فولادی نورد سرد ، صفحه استیل ضد زنگ و غیره ، برای انتخاب کاربران ، از خطوط خروجی ولتاژ کم استفاده می کنند ، از هر دو خطوط استاندارد استفاده می کنند ، هر دو خطوط خروجی می توانند استفاده شوند و روشهای ویژه ای نیز می توانند برای کاربران طراحی شوند.

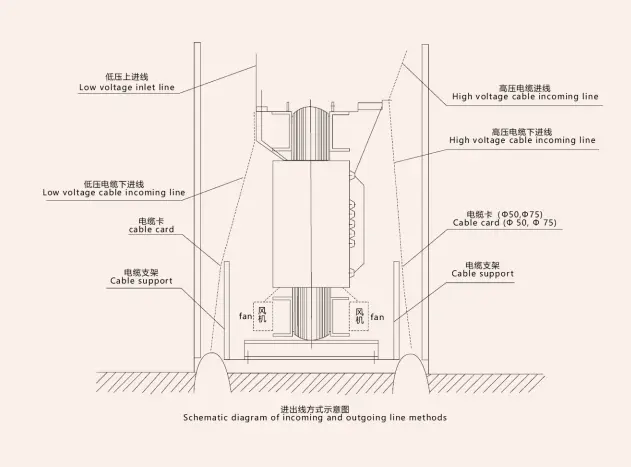

◆ روش خط خروجی ترانسفورماتور

خطوط خروجی معمولی ، اتوبوس های محصور استاندارد و خطوط استاندارد خروجی با توجه به فرم های مختلف رابط تولید می شوند و روش های ویژه خروجی نیز می توانند مطابق با نیاز کاربر طراحی شوند.

standions استاندارد و پارامترهای مرتبط

GBT10228-2015.GB1094.11-2007

JBT10088-2004 ، GB4208-1993

دارای ولتاژ بالا: 10 (11،10.5،6.6.6.3،6) KV

دارای ولتاژ پایین: 0.4kV

گروه اتصال: Dyn11 یا Yyno

دامنه شیر ولتاژ بالا: + 5 یا + 2x2.5 ٪

سطح عایق: LL75AC35/LI0AC5

فراوانی: 50 هرتز

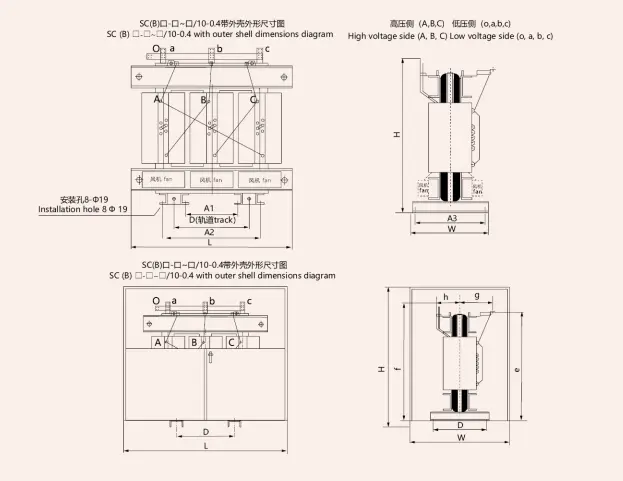

◆ ظاهر و ابعاد نصب ترانسفورماتور نوع خشک شده با رزین نوع SCB10

Resin Insulated Dry Type Transformer

parameters پارامترهای فنی از نوع 10kV SCB10 نوع رزین ترانسفورماتور نوع خشک

دارای امتیاز ظرفیت (KVA)	ترکیب ولتاژ و دامنه شیر (KV)			گروه شماره	هیچ بار ضرر	دمای سیستم عایق های مختلف از دست دادن بار در زیر (کیلو وات)	هیچ بار جاری (٪)	کوتاه مدار ازار رقص (٪)	وزن (کیلوگرم)	L * W * H مگنی	نصب اندازه （میلی متر	L * W * H (با پوسته)
	HV (KV)	دامنه فشار تقسیم ولتاژ بالا	LV (KV)			دمای سیستم عایق های مختلف از دست دادن بار در زیر (کیلو وات)
	HV (KV)	دامنه فشار تقسیم ولتاژ بالا	LV (KV)			120
30	6 6.3 6.6 10 10.5 11	± 2.5 5 ±	0.4	dyn11 yyn0	0.19	0.71	2	4	270	590500640	400/400	1000x900x1050
50					0.27	1	2		360	620x550x670	400/400	1000x900x1050
80					0.37	1.38	1.5		510	680x580x710	400/450	1050x950x1100
100					0.4	1.57	1.5		570	720x600x720	400/450	1100x950x1150
125					0.47	1.85	1.3		600	860x650x850	550/550	1250x1000x1300
160		2*2.5 5 ±			0.54	2.13	1.3		730	900x710x890	550/550	1300x1050x1350
200					0.62	2.53	1.1		850	940x750x980	550/660	1300x1100x1500
250					0.72	2.76	1.1		980	960x770x1030	660/660	1300x1100x1550
315					0.88	3.47	1		1130	1020x790x1060	660/660	1400x1150x1550
400					0.98	3.99	1		1330	1060x880x1100	660/820	1450x1200x1600
500					1.16	4.88	1		1480	1080x900x1160	660/820	1450x1200x1700
630					1.3	5.96	0.85	6	1580	1200x920x1150	820/820	1550x1200x1700
800					1.52	6.96	0.85		1910	1260x920x1260	820/820	1600x1200x1800
1000					1.77	8.13	0.85		2260	1320x940x1300	820/820	1700x1250x1800
1250					2.09	9.69	0.85		2660	1380x950x1380	820/820	1750x1250x1900
1600					2.45	11.7	0.85		3180	460x1120x1490	1070/1070	1850x1400x2000
2000					3.05	14.4	0.7		3600	490x1120x1620	1070/1070	1900x1450x2200
2500					3.6	17.1	0.7		4220	520x1120x1760	1070/1070	1950x1500x2200
3150					5.14	22.5	0.6		5000	600x1120x1860	1070/1070	2000x1550x2300
4000					5.96	27	0.6		6300	680x1120x2150	1070/1070	2100x1600x2600

تگ های داغ: ترانسفورماتور نوع خشک عایق رزین ، ترانسفورماتور عایق رزین ، تأمین کننده ترانسفورماتور نوع خشک
