تابلو برق دوستدار محیط زیست

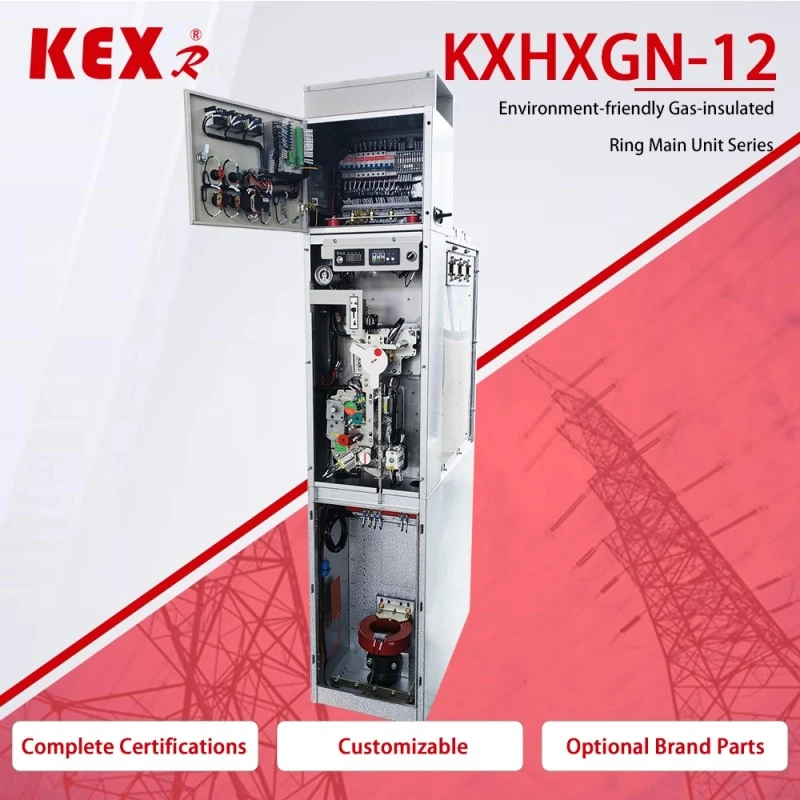

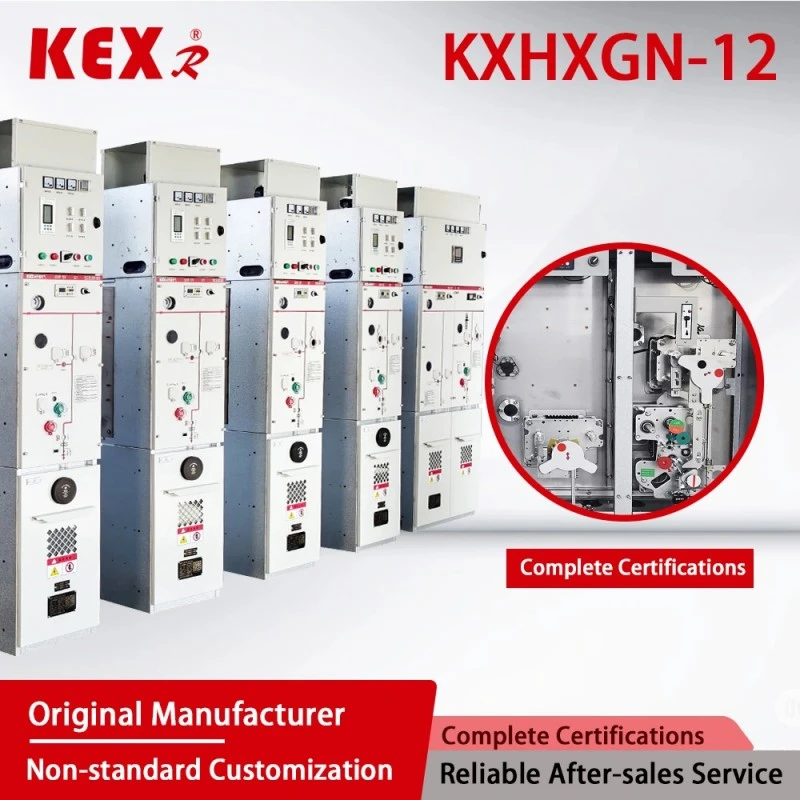

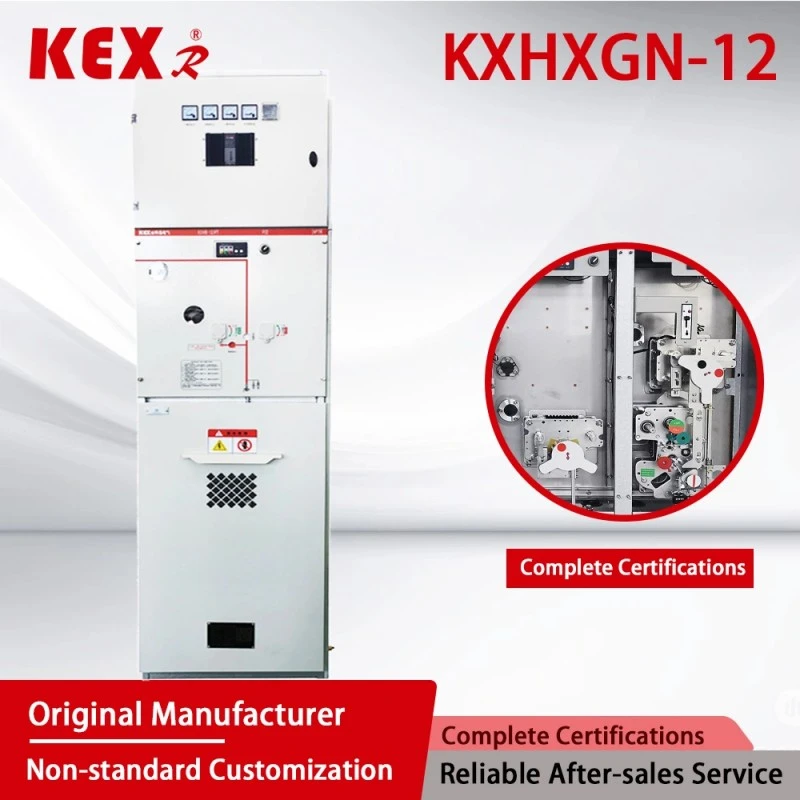

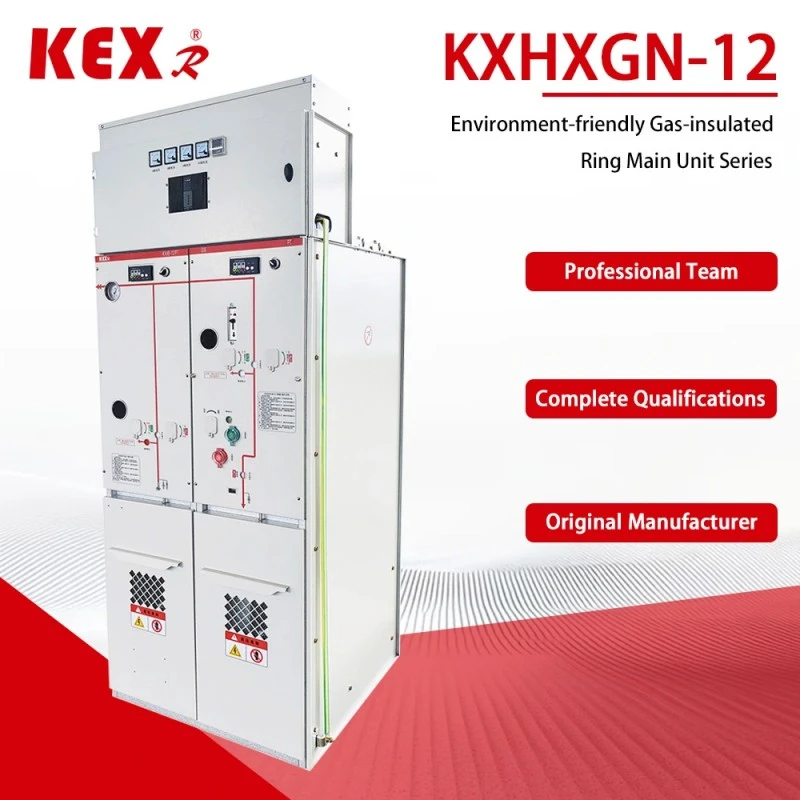

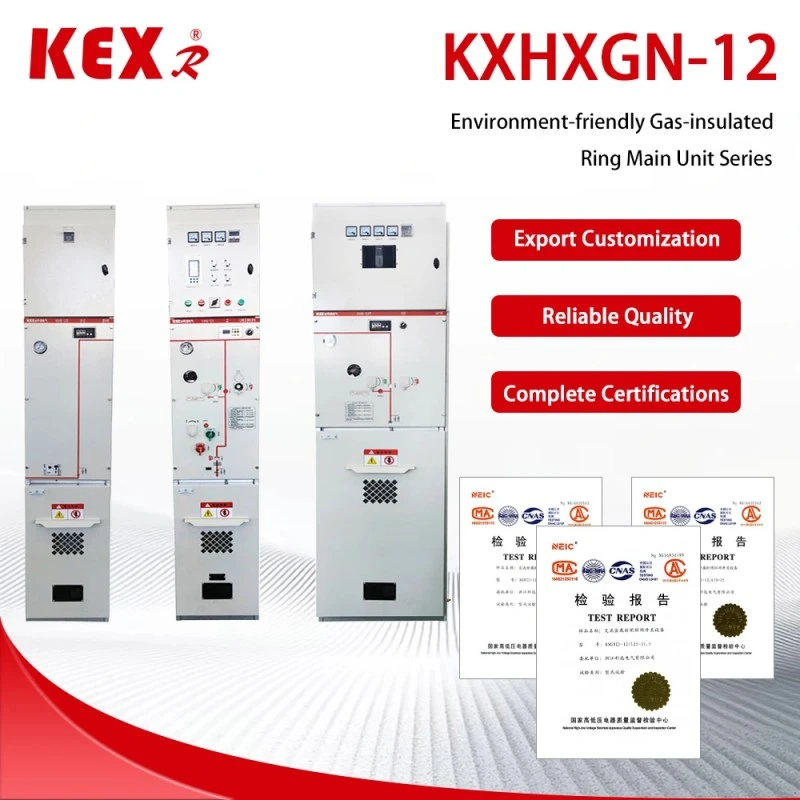

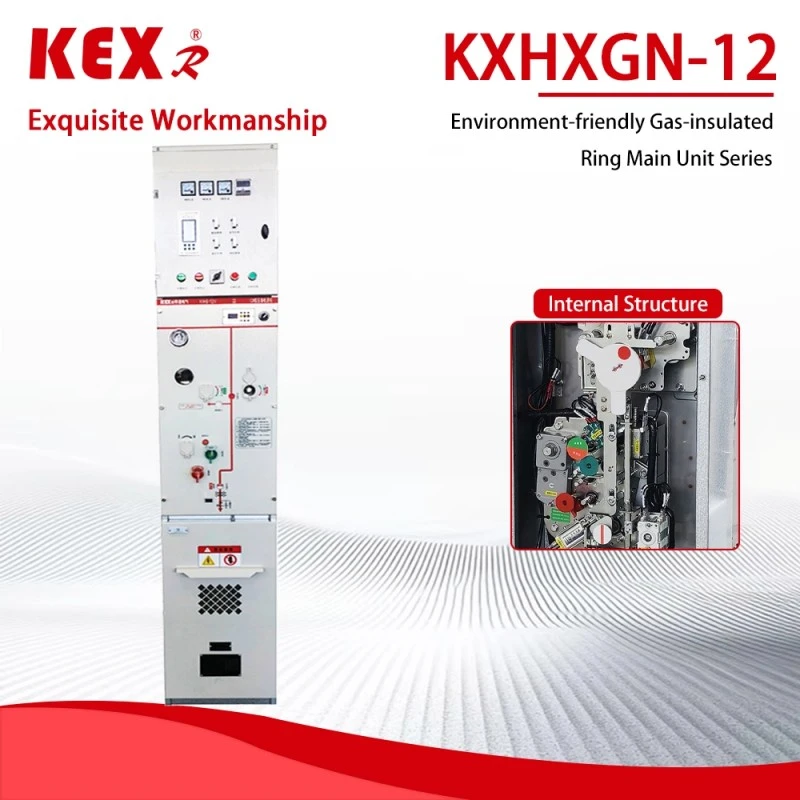

تابلو برق دوستدار محیط زیست نوع KXHXGN-12 تولید شده توسط KEXR، تامین کننده تجهیزات انتقال و توزیع برق در چین، یک کابینت شبکه حلقه ای 12 کیلوولت عایق گاز با گاز حفاظت از محیط زیست (مانند هوای خشک، نیتروژن یا گاز مخلوط) به عنوان رسانه عایق است که برای تامین برق شبکه حلقه، باز کردن منبع تغذیه ترمینال و ایستگاه های برق در مقیاس کوچک مناسب است.
مدل: KXHXGN-12
نام تجاری: KEXR

ارسال استعلام

توضیحات محصول

● ویژگی اصلی دستگاه تابلوهای سازگار با محیط زیست

(1) مزایای حفاظت از محیط زیست

◆گاز SF رایگان: تابلو برق دوستدار محیط زیست از هوای خشک، نیتروژن یا گاز جدید حفاظت از محیط زیست استفاده می‌کند که مطابق با مقررات اتحادیه اروپا F-Gas و خط‌مشی «دبل کربن» چین است.

◆ انتشار کربن کم: در مقایسه با کابینت شبکه حلقه SF، GWP (پتانسیل گرمایش جهانی) به صفر نزدیک می شود.

(2) طراحی سازه

◆طراحی مدولار: واحد تابلو برق دوستدار محیط زیست خط ورودی، خط خروجی، اندازه گیری و PT را می توان گسترش داد.

◆ساختار محصور شده: سطح حفاظتی تابلو برق دوستدار محیط زیست به IP67 می رسد که ضد گرد و غبار، ضد رطوبت و ضد تراکم است و برای محیط های خشن مناسب است.

◆اندازه جمع و جور: نسبت به کابینت شبکه حلقه AIS در فضا صرفه جویی می کند و نسبت به SF₆ GIS سنتی سازگارتر با محیط زیست است.

(3) گزینه های هوشمند

نظارت هوشمند (مانند DTU، اندازه‌گیری دمای آنلاین، نظارت بر تخلیه جزئی و غیره) را می‌توان برای پشتیبانی از دسترسی به اینترنت اشیا (IoT) و تحقق عملیات و نگهداری از راه دور انتخاب کرد.

● پارامترهای فنی تابلو برق دوستدار محیط زیست

◆ کابینت قطع کننده مدار

مورد				واحد	داده ها
ولتاژ نامی				KV	12
فرکانس رتبه بندی شده				HZ	50
سطح عایق رتبه بندی شده	تحمل فرکانس کاری 1 دقیقه ولتاژ		به گرود، فاز به فاز	KV	42
			شکستن		48
	ولتاژ (پیک) مقاومت در برابر ضربه روشنایی		به گرود، فاز به فاز	KV	75
			شکستن		85
	ولتاژ تحمل فرکانس برق 1 دقیقه مدار کمکی/کنترل (به زمین)			KV	2
جریان رتبه بندی شده				A	630
جریان مقاومت کوتاه مدت دارای رتبه (مقدار مجازی)			مدار اصلی/سوئیچ ارت	kA	25/4 ثانیه
			مدار زمین	kA	21.7/4 ثانیه
حداکثر جریان مقاومتی نامی			مدار اصلی/سوئیچ ارت	kA	63
			مدار زمین	kA	54.5
جریان و زمان قطع اتصال کوتاه نامی				kA/زمان	25/30
جریان بسته شدن اتصال کوتاه نامی (پیک)				kA	63
جریان قطعی شارژ کابل				A	25
توالی عملکرد رتبه بندی شده بریکر O-0.3s-CO-180s-CO
عمر فنی		شکن / جدا کننده		زمان	10000/3000
درجه IP		جعبه مهر و موم شده			IP67
		پوسته دنده سوئیچ			IP4X
فشار گاز		سطح شارژ گاز نامی (20 درجه سانتیگراد، فشار سنج)		Mpa	0.02
		حداقل سطح عملکرد گاز نامی (20℃، فشار سنج)		Mpa	0
عملکرد آب بندی،		میزان نشت سالانه		%/سال	≤0.05

◆ کابینت سوئیچ بار

مورد			واحد	داده ها
ولتاژ نامی			KV	12
فرکانس رتبه بندی شده			HZ	50
سطح عایق رتبه بندی شده	تحمل فرکانس کاری 1 دقیقه ولتاژ		KV

	ولتاژ (پیک) مقاومت در برابر ضربه روشنایی		KV

	ولتاژ تحمل فرکانس برق 1 دقیقه مدار کمکی/کنترل (به زمین)		KV	2
جریان رتبه بندی شده			A	630
جریان مقاومت کوتاه مدت دارای رتبه (مقدار مجازی)		مدار اصلی/سوئیچ ارت	KA	25/4 ثانیه
		مدار زمین	KA	21.7/4 ثانیه
حداکثر جریان مقاومتی نامی		مدار اصلی/سوئیچ ارت	KA	63
		مدار زمین	KA	54.5
جریان بسته شدن اتصال کوتاه نامی (پیک)		سوئیچ بار / کلید ارتینگ	KA	63
جریان قطع کننده بار فعال نامی			A	630
جریان قطع کننده نامی حلقه بسته			A	630
5% جریان قطع کننده بار فعال نامی			A	31.5
جریان قطعی شارژ کابل			A	10
زمان های استراحت بار فعال رتبه بندی شده			زمان	100
قطع شدن جریان خطای زمین			الف/زمان	31.5/10
جریان شارژ خطوط و کابل ها در شرایط خطای زمین قطع می شود.			الف/زمان	17.4/10
عمر فنی	شکن / جدا کننده		الف/زمان	10000/3000
درجه IP	جعبه مهر و موم شده			IP67
	پوسته دنده سوئیچ			IP4X
فشار گاز	سطح شارژ گاز نامی (20 درجه سانتیگراد، فشار سنج)		Mpa	0.02
	حداقل سطح عملکرد گاز نامی (20℃، فشار سنج)		Mpa	0
عملکرد آب بندی،	میزان نشت سالانه		%/سال	≤0.05

● استاندارد اجرای تابلو برق دوستدار محیط زیست

◆ الزامات فنی رایج استانداردهای GB/T 1022 برای تابلو برق و تجهیزات کنترل فشار قوی.

◆ GB/T39063640.5kV فلزی AC و تجهیزات کنترلی.

◆ GB/T1985 سوئیچ جداکننده برق متناوب ولتاژ بالا و کلید اتصال زمین

◆ GB/T38043.6-40.5kV سوئیچ بار ولتاژ بالا AC

◆ GB/T1984 قطع کننده مدار AC ولتاژ بالا

◆ GB/T4208 کد IP سطح حفاظت پوسته

◆ GB/T7354 اندازه‌گیری تخلیه جزئی

◆ GB/T311.1 هماهنگی عایق قسمت 1: تعریف، اصول و قوانین

● استفاده از شرایط تابلو برق دوستدار محیط زیست

◆ حداکثر دما: +45 درجه سانتیگراد؛

◆ حداقل دما: -25 درجه سانتیگراد؛

◆ حداکثر دما: (متوسط 24 ساعته) +35 درجه سانتیگراد؛

◆ حداکثر میانگین رطوبت نسبی (24 ساعت 1: ≤ 95٪؛ ارتفاع: ≤ 1500 متر؛ ظرفیت لرزه ای: 8 درجه؛

◆ درجه حفاظت: مهر و موم بدنه شارژ شده IP67، پوسته کابینت سوئیچ IP4x؛

◆ هوای اطراف نباید به وضوح توسط گازهای قابل احتراق خورنده و بخار آب آلوده شود.

◆ مکان لرزش شدید مکرر وجود ندارد، و طراحی سختی زیر قطعات خشن همه نوع الزامات را برآورده می‌کند.

◆ وقتی در شرایط محیطی عادی فراتر از GB/T3906 استفاده می‌شود، کاربر باید با KEXR مذاکره کند.

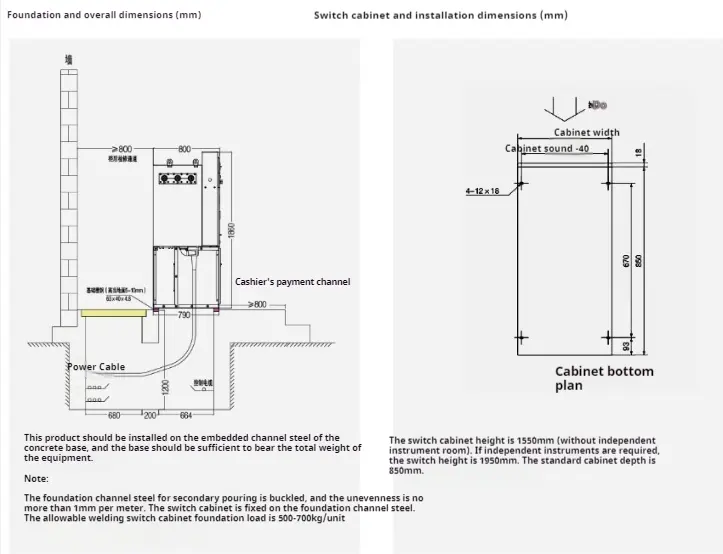

● دستورالعمل نصب

Environment Friendly Switchgear
