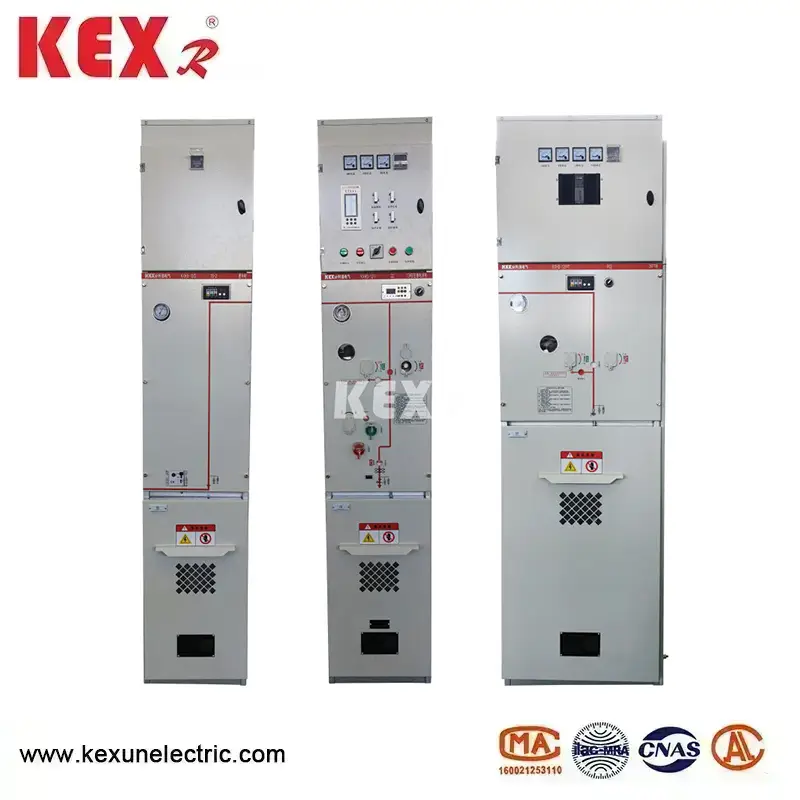

کابینت کلید عایق گاز دوستدار محیط زیست
کابینت سوئیچ عایق گاز دوستدار محیط زیست تولید شده توسط کارخانه چینی Kexun Electric Co.,Ltd دارای ویژگی های ساختار ساده، عملکرد انعطاف پذیر، اتصال قابل اعتماد و نصب راحت است و به ویژه برای توزیع برق در مناطق مسکونی شهری، پست های ثانویه کوچک، ایستگاه های سوئیچینگ، جعبه انشعابات کابلی، جعبه های فرعی فرودگاهی، جعبه های فرعی و صنعتی مناسب است. تولید برق بادی، بیمارستان ها، استادیوم ها، راه آهن، تونل ها و مکان های دیگر.
مدل: KXHB-12
نام تجاری: KEXR
مدل: KXHB-12
نام تجاری: KEXR

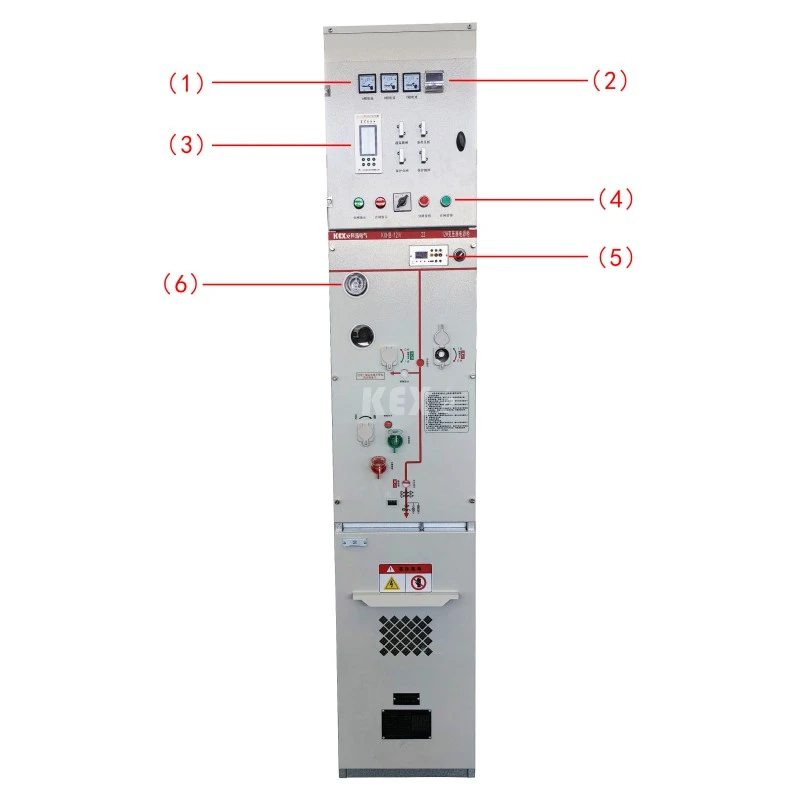

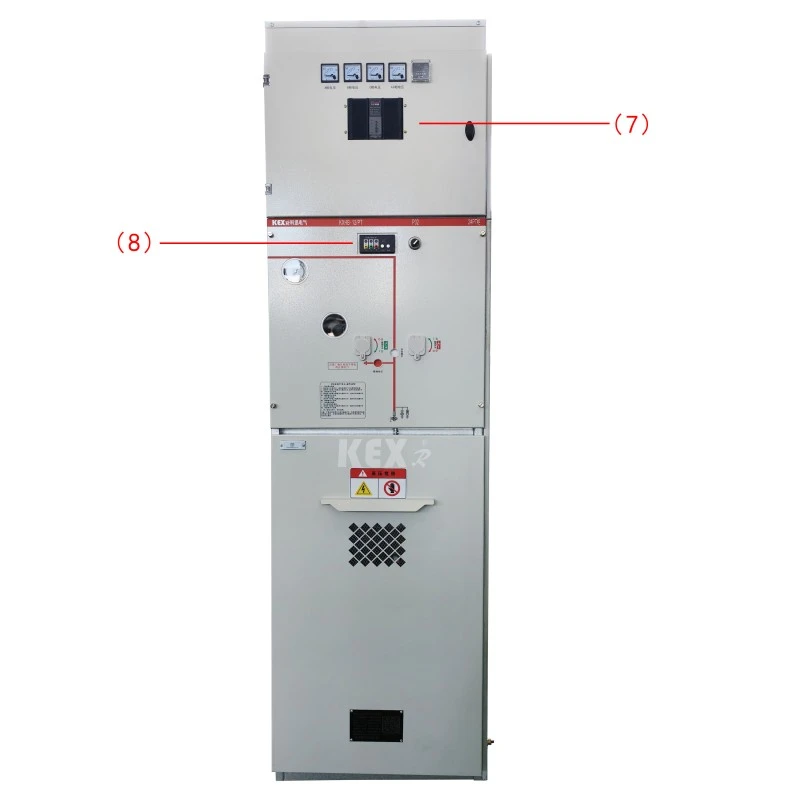

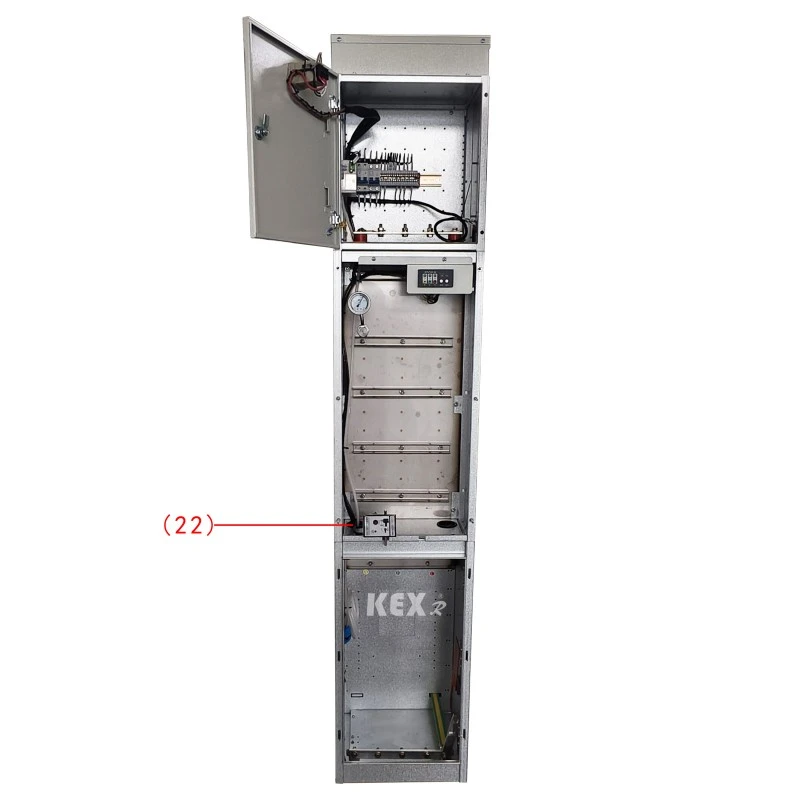

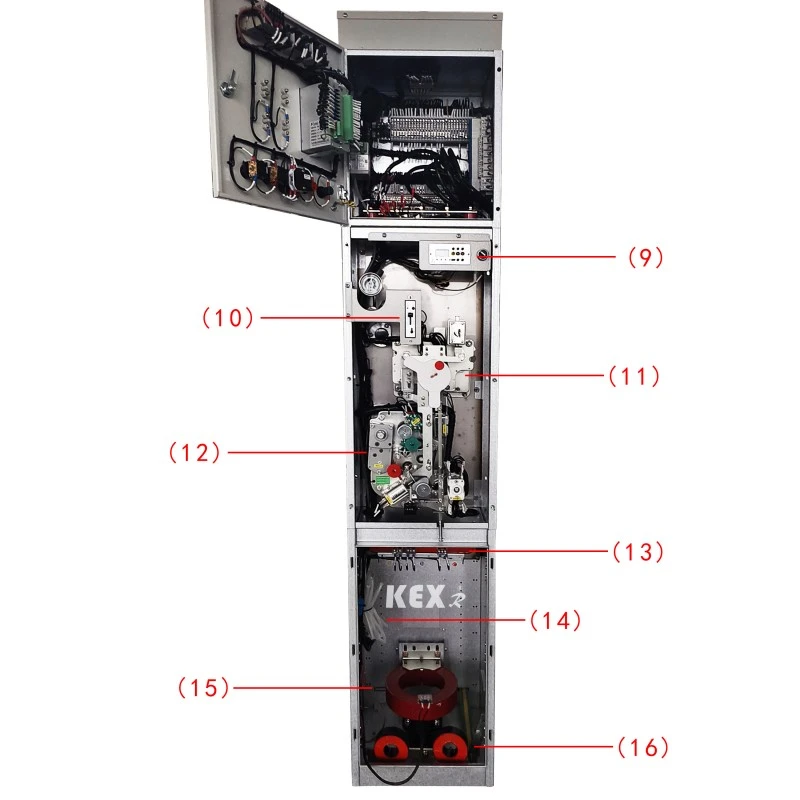

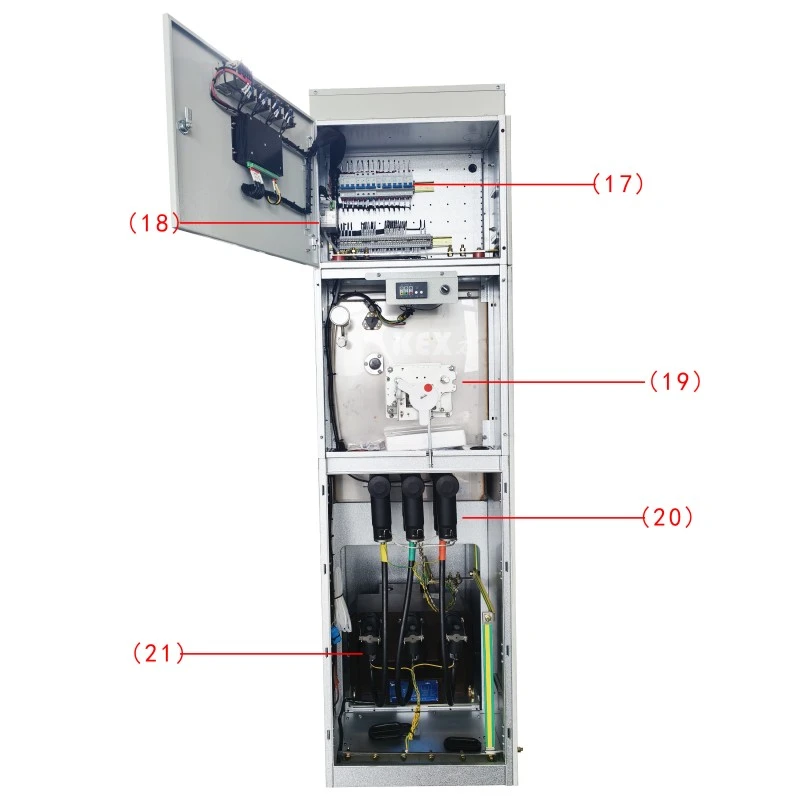

●قطعات

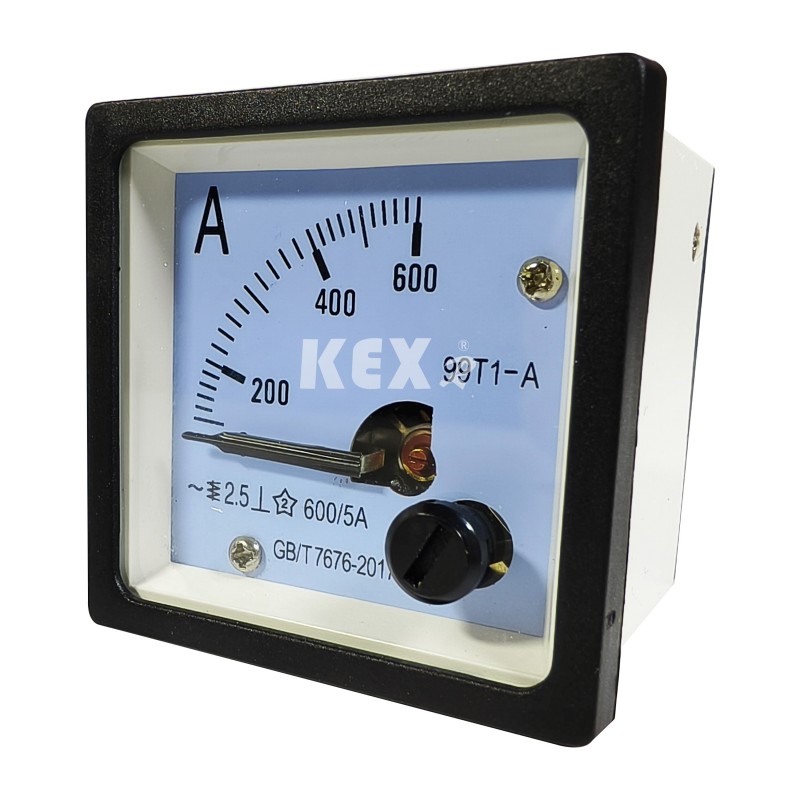

1. آمپر متر

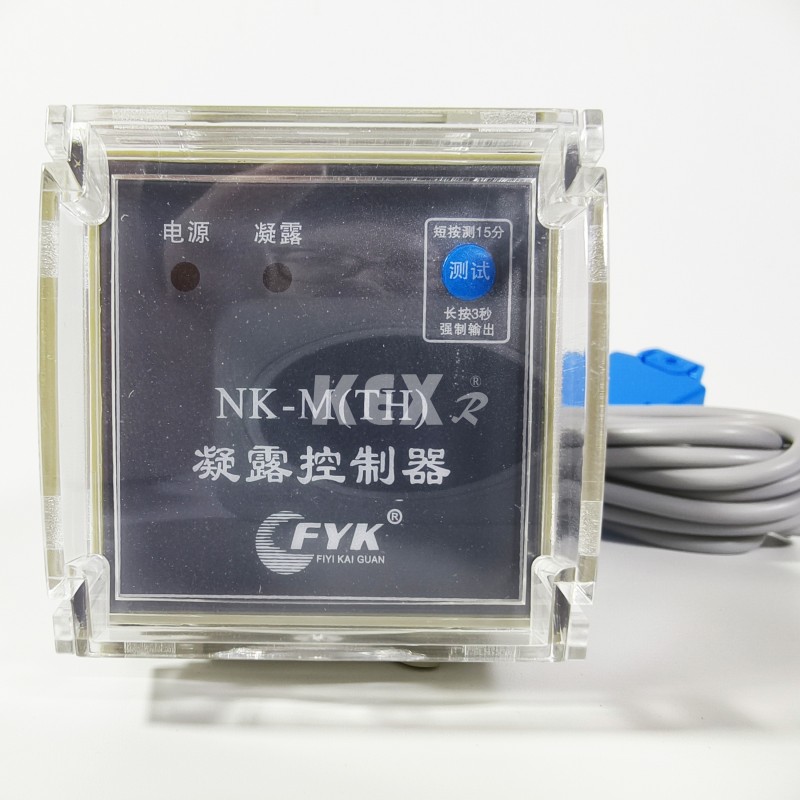

2. کنترل کننده تراکم

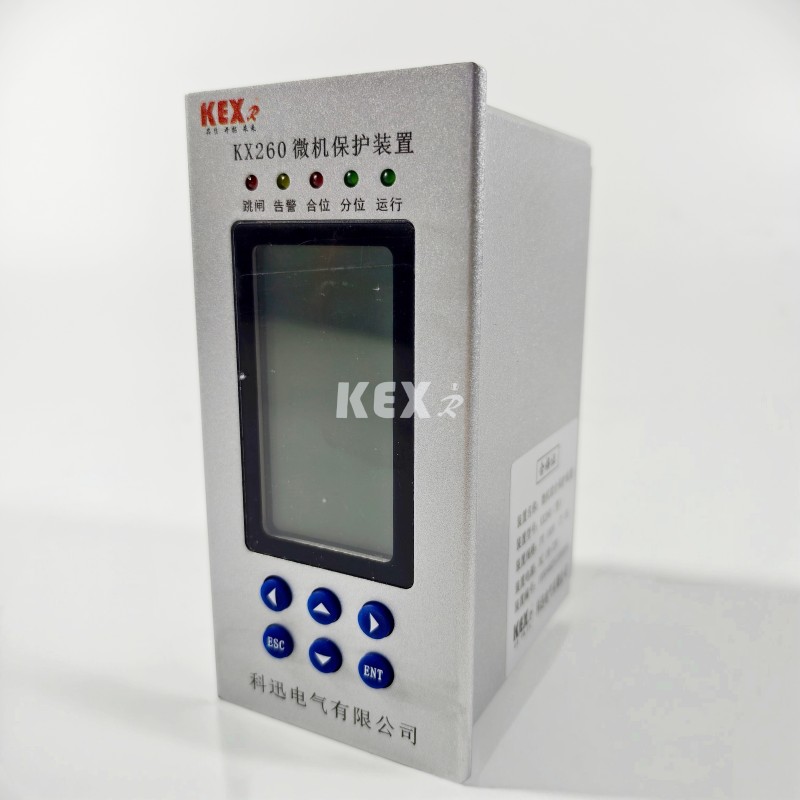

3. دستگاه حفاظت از میکرو کامپیوتر

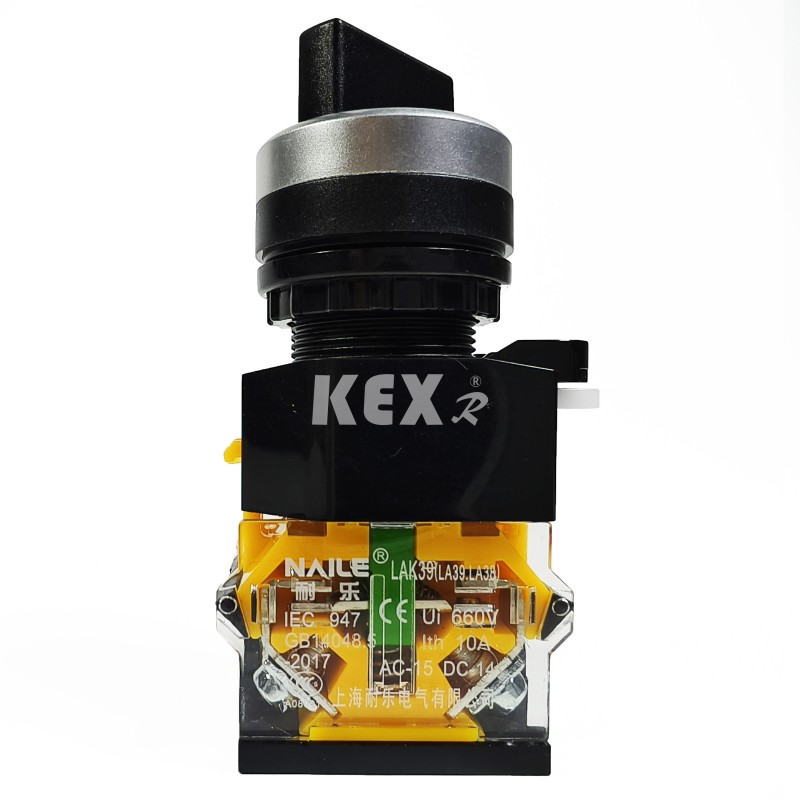

4. دکمه

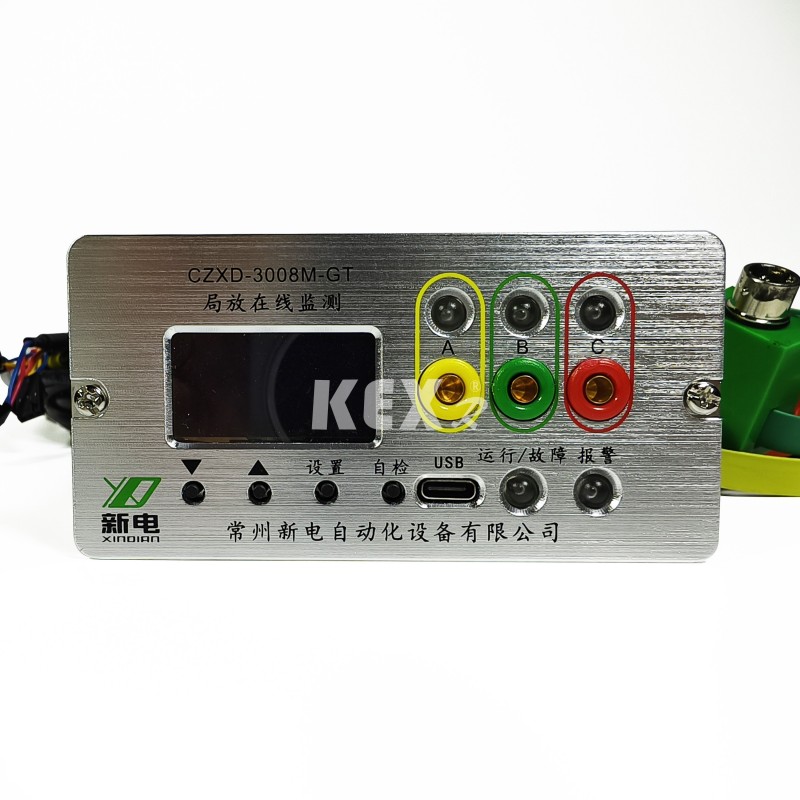

5. آشکارساز تخلیه جزئی

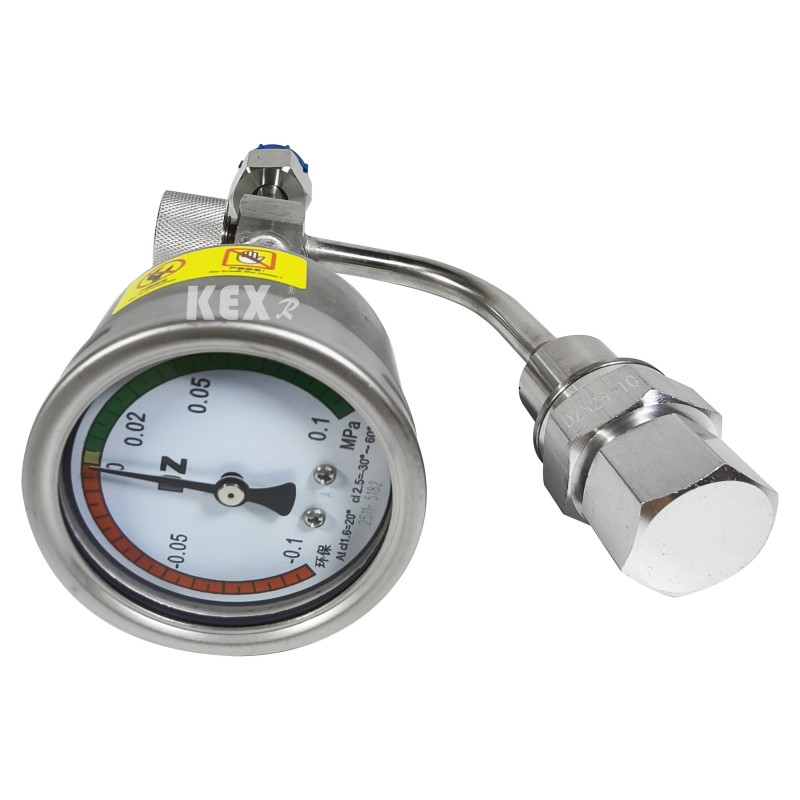

6. فشارسنج

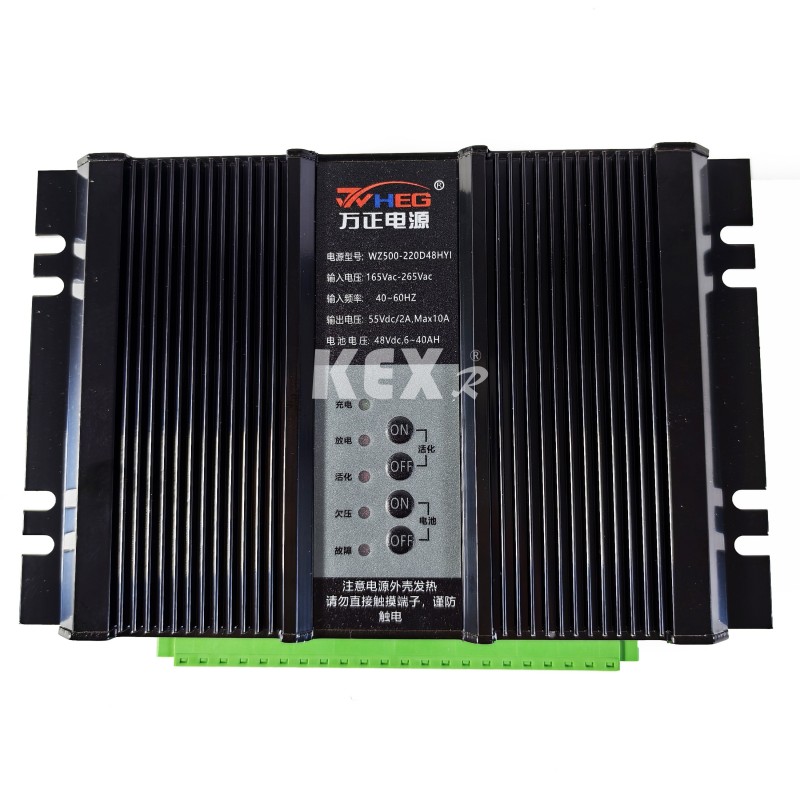

7. منبع تغذیه

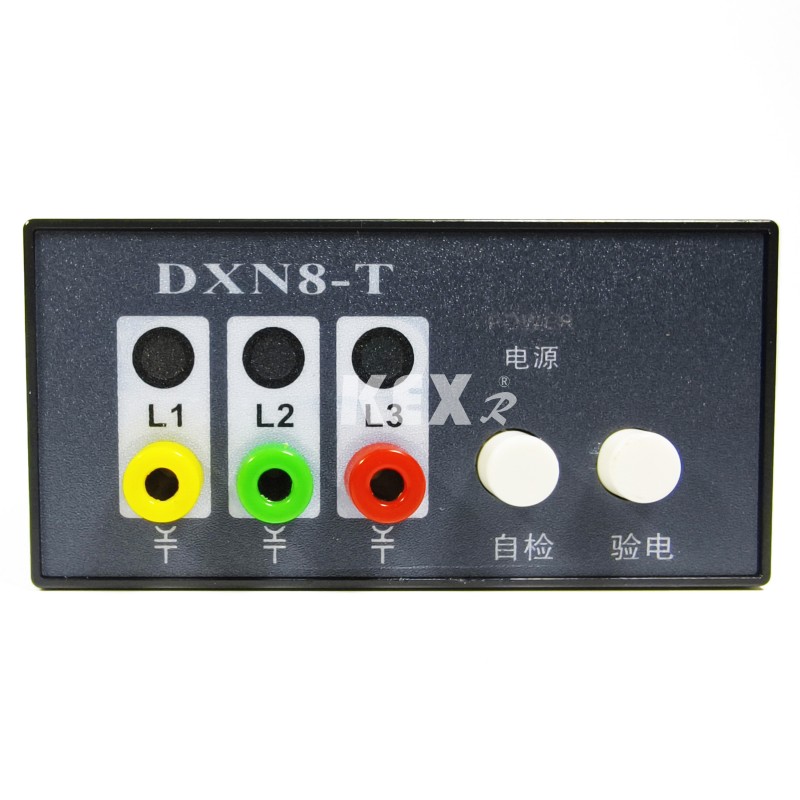

8. نمایشگر شارژ شده

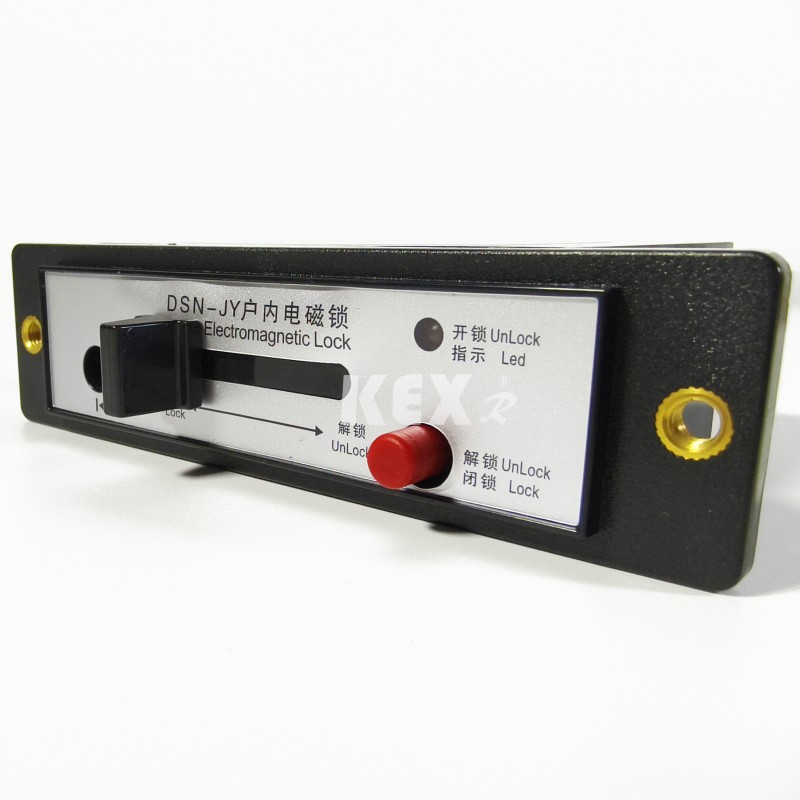

10.قفل الکترومغناطیسی

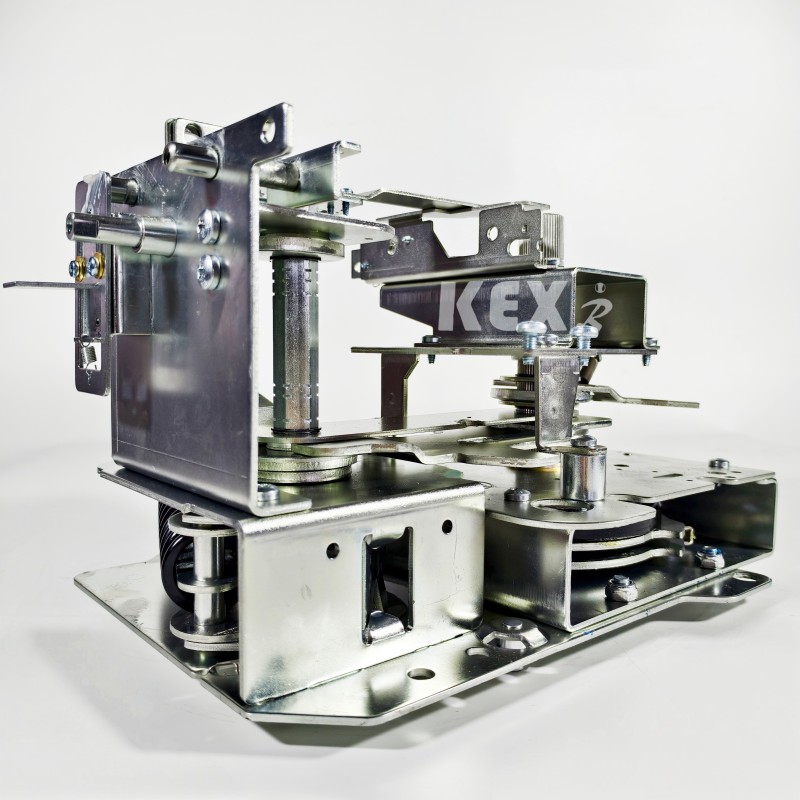

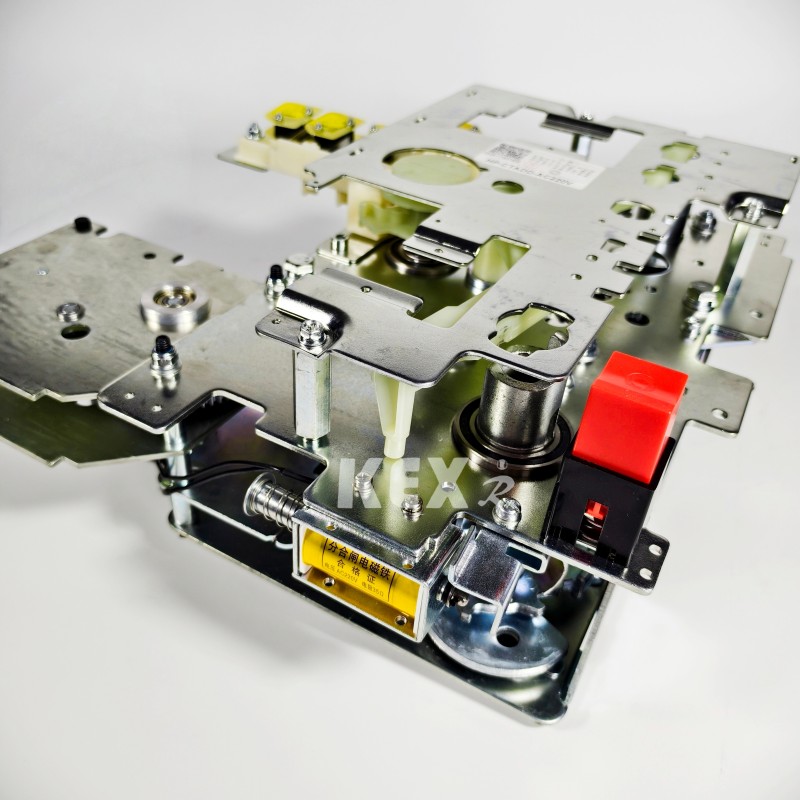

11. مکانیزم عملکرد دستی
12. مکانیزم عملکرد الکتریکی

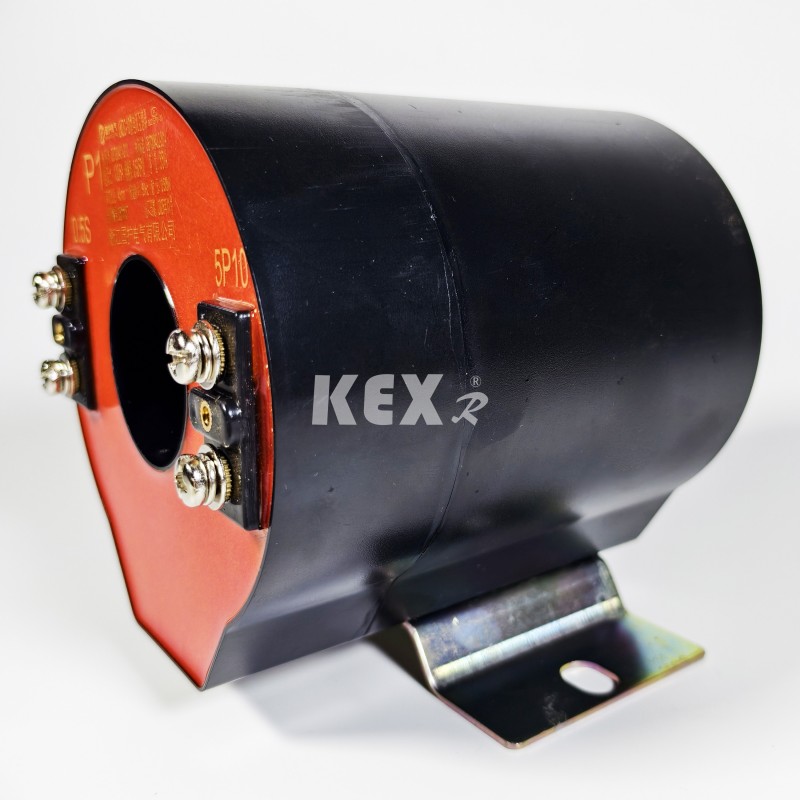

16. سی تی

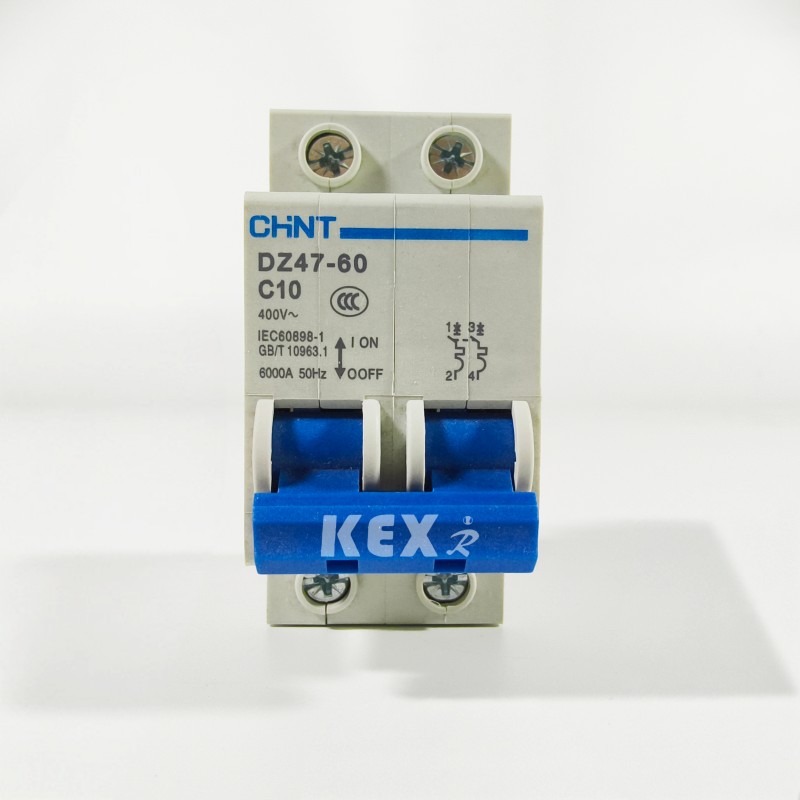

17.MCB

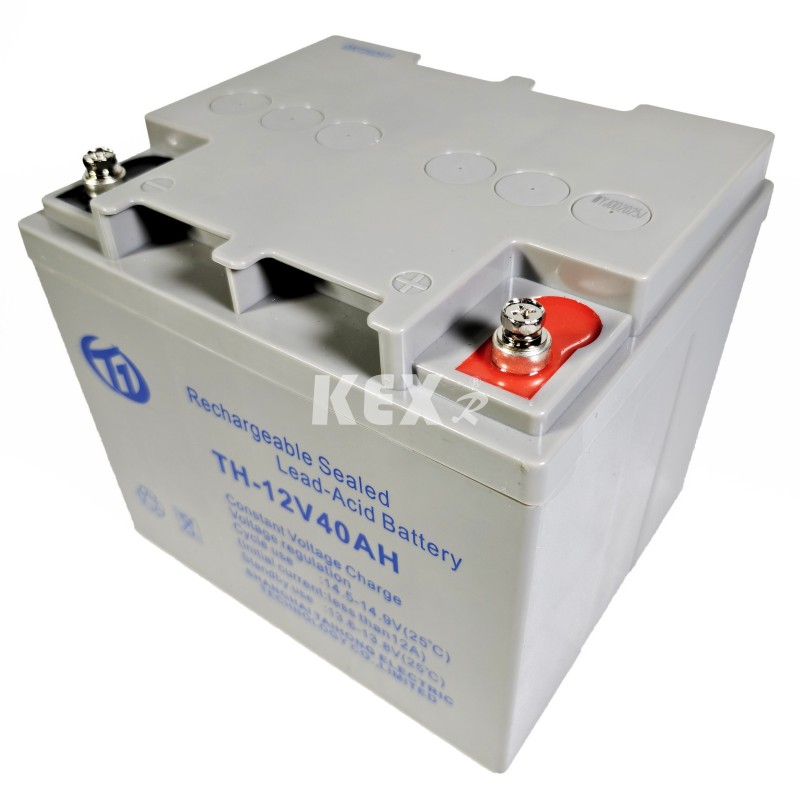

18. باتری ذخیره سازی

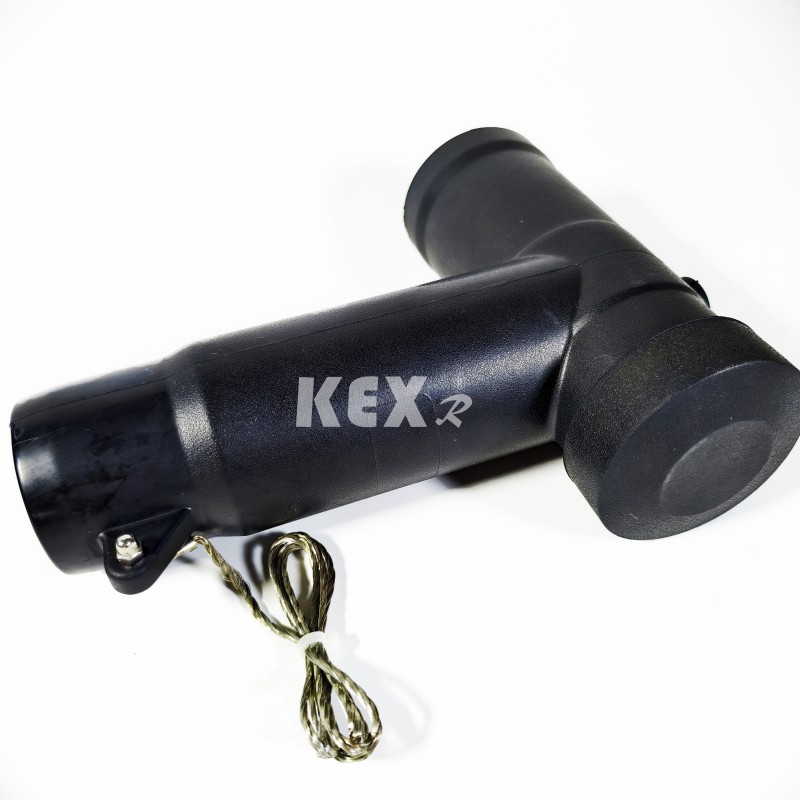

20. دوشاخه کابل
● شرایط استفاده
◆ دما ：-25~45℃
◆ حداکثر دمای روزانه: 35℃
◆ درجه IP: مهر و موم بدنه شارژ شده IP67، پوسته کابینت سوئیچ IP4x
◆هوای اطراف کابینت سوئیچ عایق گاز دوستدار محیط زیست نباید به وضوح توسط گازهای قابل احتراق خورنده و بخار آب آلوده شود.
◆ مکان ارتعاش شدید مکرر وجود ندارد و طراحی سختی در زیر قطعات خشن الزامات مختلفی را برآورده می کند.
● استانداردها
کابینت کلید عایق گاز سازگار با محیط زیست نوع KXHB-12 مطابق با استانداردهای زیر است
◆ الزامات فنی رایج استانداردهای GB/T 1022 برای تابلو برق فشار قوی و تجهیزات کنترل. ◆ تابلو برق GB/T39063640.5kV فلزی AC و تجهیزات کنترل.
◆ GB/T1985 سوئیچ جداکننده AC ولتاژ بالا و کلید اتصال زمین
◆ سوئیچ بار ولتاژ بالا GB/T38043.6-40.5kV
◆ GB/T1984 قطع کننده مدار AC ولتاژ بالا
◆ کد IP GB/T4208 سطح حفاظت پوسته
◆ اندازه گیری تخلیه جزئی GB/T7354
◆ GB/T311.1 هماهنگی عایق قسمت 1: تعریف، اصول و قوانین
●جدول پارامترهای فنی کابینت تابلو برق عایق گاز سازگار با محیط زیست
◆ کابینت قطع کننده مدار
|
مورد |
واحد |
داده ها |
|||
|
ولتاژ نامی |
KV |
12 |
|||
|
فرکانس رتبه بندی شده |
HZ |
50 |
|||
|
سطح عایق رتبه بندی شده |
تحمل فرکانس کاری 1 دقیقه ولتاژ |
به گرود، فاز به فاز |
KV |
42 |
|
|
شکستن |
48 |
||||
|
ولتاژ (پیک) مقاومت در برابر ضربه روشنایی |
به گرود، فاز به فاز |
KV |
75 |
||
|
شکستن |
85 |
||||
|
ولتاژ تحمل فرکانس برق 1 دقیقه مدار کمکی/کنترل (به زمین) |
KV |
2 |
|||
|
جریان رتبه بندی شده |
A |
630 |
|||
|
جریان مقاومت کوتاه مدت دارای رتبه (مقدار مجازی) |
مدار اصلی/سوئیچ ارت |
kA |
25/4 ثانیه |
||
|
مدار زمین |
kA |
21.7/4 ثانیه |
|||
|
حداکثر جریان مقاومتی نامی |
مدار اصلی/سوئیچ ارت |
kA |
63 |
||
|
مدار زمین |
kA |
54.5 |
|||
|
جریان و زمان قطع اتصال کوتاه نامی |
kA/زمان |
25/30 |
|||
|
جریان بسته شدن اتصال کوتاه نامی (پیک) |
kA |
63 |
|||
|
جریان قطعی شارژ کابل |
A |
25 |
|||
|
دنباله عملیات رتبه بندی شده بریکر O-0.3s-CO-180s-CO |
|
|
|||
|
عمر مکانیکی |
شکن / جدا کننده |
زمان |
10000/3000 |
||
|
درجه IP |
جعبه مهر و موم شده |
|
IP67 |
||
|
پوسته کلید |
|
IP4X |
|||
|
ولتاژ گاز |
سطح شارژ گاز نامی (20℃، ولتاژ سنج) |
Mpa |
0.02 |
||
|
حداقل سطح عملکرد گاز نامی (20℃، ولتاژ سنج) |
Mpa |
0 |
|||
|
عملکرد آب بندی، |
میزان نشت سالانه |
%/سال |
≤0.05 |
||
◆ کابینت سوئیچ بار
|
مورد |
واحد |
داده ها |
|||
|
ولتاژ نامی |
KV |
12 |
|||
|
فرکانس رتبه بندی شده |
HZ |
50 |
|||
|
سطح عایق رتبه بندی شده |
تحمل فرکانس کاری 1 دقیقه ولتاژ |
|
KV
|
|
|
|
|
|
||||
|
ولتاژ (پیک) مقاومت در برابر ضربه روشنایی |
|
KV
|
|
||
|
|
|
||||
|
ولتاژ تحمل فرکانس برق 1 دقیقه مدار کمکی/کنترل (به زمین) |
KV |
2 |
|||
|
جریان رتبه بندی شده |
A |
630 |
|||
|
جریان مقاومت کوتاه مدت دارای رتبه (مقدار مجازی) |
مدار اصلی/سوئیچ ارت |
KA |
25/4 ثانیه |
||
|
مدار زمین |
KA |
21.7/4 ثانیه |
|||
|
حداکثر جریان مقاومتی نامی |
مدار اصلی/سوئیچ ارت |
KA |
63 |
||
|
مدار زمین |
KA |
54.5 |
|||
|
جریان بسته شدن اتصال کوتاه نامی (پیک) |
سوئیچ بار / کلید ارتینگ |
KA |
63 |
||
|
جریان قطع کننده بار فعال نامی |
A |
630 |
|||
|
جریان قطع کننده نامی حلقه بسته |
A |
630 |
|||
|
5% جریان قطع کننده بار فعال نامی |
A |
31.5 |
|||
|
جریان قطعی شارژ کابل |
A |
10 |
|||
|
زمان های استراحت بار فعال رتبه بندی شده |
زمان |
100 |
|||
|
قطع شدن جریان خطای زمین |
الف/زمان |
31.5/10 |
|||
|
جریان شارژ خطوط و کابل ها در شرایط خطای زمین قطع می شود. |
الف/زمان |
17.4/10 |
|||
|
عمر مکانیکی |
شکن / جدا کننده |
الف/زمان |
10000/3000 |
||
|
درجه IP |
جعبه مهر و موم شده |
|
IP67 |
||
|
پوسته کلید |
|
IP4X |
|||
|
ولتاژ گاز |
سطح شارژ گاز نامی (20℃، ولتاژ سنج) |
Mpa |
0.02 |
||
|
حداقل سطح عملکرد گاز نامی (20℃، ولتاژ سنج) |
Mpa |
0 |
|||
|
عملکرد آب بندی، |
میزان نشت سالانه |
%/سال |
≤0.05 |
||
● طرح پیکربندی کابینت
○ طرح 1
CL650mm
◆لوازم جانبی اصلی
▶سوئیچ بار
▶سوئیچ جداکننده دو ایستگاه
▶ متر نمایش زنده
▶باسبار استاندارد
▶دستگیره عملیات
▶با گذرگاه تماس بگیرید
◇ لوازم جانبی اختیاری
▶مکانیسم عملکرد الکتریکی
▶ ابزار نمایش دیجیتال
▶دستگاه اشاره گر قفل الکترومغناطیسی منبع تغذیه DC
▶ سه در دو قفل مکانیکی
▶ نظارت بر روی خط برقگیر محفظه ولتاژ پایین
▶ ابزار نمایش دیجیتال
▶محافظت غیرفعال
▶صندلی بالابر
▶ ماژول یکسو کننده
▶محفظه ولتاژ پایین
▶صاعقه گیر دو در یک اینترلاک مکانیکی
▶ منبع تغذیه DC (12h-24Ah) ابزار اشاره گر قفل الکترومغناطیسی صندلی بالابر

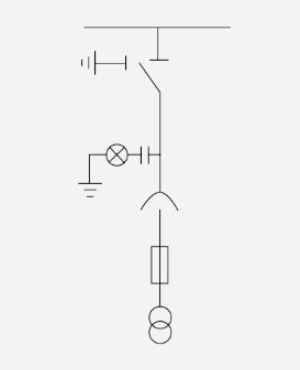

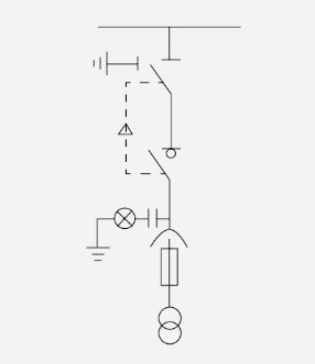

PTC500 میلی متر
◆لوازم جانبی اصلی
▶سوئیچ بار
▶ سه ایستگاه جداکننده نمایشگر زنده استاندارد اتوبوس کار می کند
▶ترانسفورماتور ولتاژ دسته
▶ لوله ذوب شده PT
▶شاخه کابل زانویی (شامل کابل)
◇ لوازم جانبی اختیاری
▶مکانیسم عملکرد الکتریکی
▶ ابزار نمایش دیجیتال
▶دستگاه اشاره گر قفل الکترومغناطیسی منبع تغذیه DC
▶ سه در دو قفل مکانیکی نظارت بر خط برقگیر
▶محفظه ولتاژ پایین
▶ ابزار نمایش دیجیتال
▶محافظت غیرفعال
▶ ماژول یکسو کننده صندلی بالابر
▶محفظه ولتاژ پایین
▶دو در یک ظروف اینترلاک مکانیکی
▶قفل الکترومغناطیسی ابزار اشاره گر منبع تغذیه DC (12h-24Ah).
▶صندلی بالابر
PTi500mm
◆لوازم جانبی اصلی
▶سوئیچ ایزوله سه ایستگاه
▶نمایشگر شارژ شده
▶اتوبوس استاندارد
▶دستگیره عملیاتی
▶ترانسفورماتور ولتاژ
▶ لوله ذوب شده PT
▶شاخه کابل زانویی (شامل کابل)
◇ لوازم جانبی اختیاری
▶مکانیسم عملکرد الکتریکی
▶ ابزار نمایش دیجیتال
▶دستگاه اشاره گر قفل الکترومغناطیسی منبع تغذیه DC
▶ سه در دو قفل مکانیکی
▶ نظارت بر خط برقگیر
▶محفظه ولتاژ پایین
▶ ابزار نمایش دیجیتال
▶محافظت غیرفعال
▶صندلی بالابر
▶ ماژول یکسو کننده
▶محفظه ولتاژ پایین
▶دارنده اینترلاک مکانیکی دو در یک
▶قفل الکترومغناطیسی ابزار اشاره گر منبع تغذیه DC (12h-24Ah).
▶صندلی بالابر

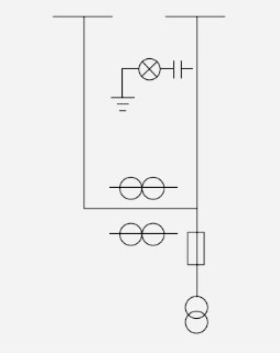

PT 500 میلی متر
◆لوازم جانبی اصلی
▶نمایشگر شارژ شده
▶اتوبوس استاندارد
▶ترانسفورماتور ولتاژ
▶ لوله ذوب شده PT
▶شاخه کابل زانویی (شامل کابل)
◇ لوازم جانبی اختیاری
▶مکانیسم عملکرد الکتریکی
▶ ابزار نمایش دیجیتال
▶دستگاه اشاره گر قفل الکترومغناطیسی منبع تغذیه DC
▶ سه در دو قفل مکانیکی
▶ نظارت بر خط برقگیر
▶محفظه ولتاژ پایین
▶ ابزار نمایش دیجیتال
▶محافظت غیرفعال
▶صندلی بالابر
▶ ماژول یکسو کننده
▶محفظه ولتاژ پایین
▶دارنده اینترلاک مکانیکی دو در یک
▶قفل الکترومغناطیسی ابزار اشاره گر منبع تغذیه DC (12h-24Ah).
▶صندلی بالابر
PTS500
◆لوازم جانبی اصلی
▶ترانسفورماتور ولتاژ
▶ لوله ذوب شده PT
▶شاخه کابل زانویی (شامل کابل)
◇ لوازم جانبی اختیاری
▶صاعقه گیر
▶ نظارت بر خط برقگیر
▶ منبع تغذیه DC (12 ساعت تا 24 آمپر ساعت)
▶ ابزار اشاره گر محفظه ولتاژ پایین
▶قفل الکترومغناطیسی ابزار صفحه نمایش دیجیتال
▶صندلی بالابر
M 650 میلی متر
◆لوازم جانبی اصلی
▶نمایشگر شارژ شده
▶اتوبوس بلند و کوتاه
▶اتوبوس ترانسفر
▶ترانسفورماتور ولتاژ
▶مخزن دوز لوله ذوب شده PT
▶ترانسفورماتور ولتاژ
◇ لوازم جانبی اختیاری
▶ ابزار اشاره گر محفظه ولتاژ پایین
▶قفل الکترومغناطیسی ابزار صفحه نمایش دیجیتال
▶صندلی بالابر
▶کنترل کننده دما و رطوبت
توجه: اگر یک کلید جداکننده مثبت قبل از PT اضافه شود، عرض کابینت باید به 1000 میلی متر تغییر کند و سایر ابعاد بدون تغییر باقی بماند.
○ طرح 2

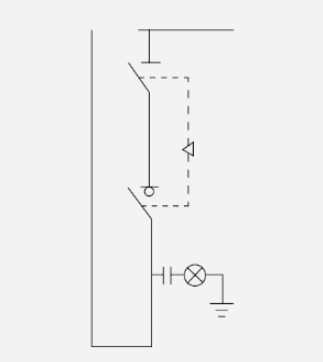

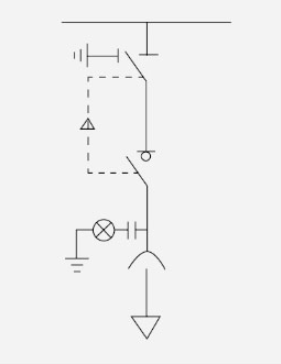

C 420 میلی متر
◆لوازم جانبی اصلی
▶سوئیچ ایزوله سه ایستگاه
▶نمایشگر شارژ شده
▶اتوبوس استاندارد
▶دستگیره عملیاتی
▶سوئیچ بار
◇ لوازم جانبی اختیاری
▶صاعقه گیر مکانیزم عملیاتی الکتریکی
▶بیمه جامع
▶ ابزار نمایش دیجیتال
▶قفل الکترومغناطیسی منبع تغذیه DC
▶ترانسفورماتور توالی صفر
▶نمایشگر خطا (با اندازه گیری دما) ابزار اشاره گر ▶نظارت آنلاین برقگیر
▶محافظت غیرفعال
▶صندلی بالابر
▶ ماژول یکسو کننده
▶ترانسفورماتور جریان از طریق هسته
▶نشانگر خطا EKL-4
▶محفظه ولتاژ پایین
▶دو در یک اینترلاک مکانیکی
▶دستگاه قفل اتصال به زمین خط ورودی
▶ سه در دو قفل مکانیکی
▶لوازم جانبی کابل

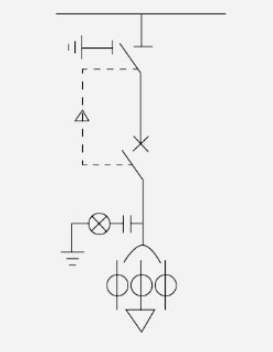

V 420 میلی متر
◆لوازم جانبی اصلی
▶ قطع کننده موقعیت 3
▶نمایشگر شارژ شده
▶ باسبار استاندارد
▶دستگیره عملیات
▶شکن مدار
▶CT
◇ لوازم جانبی اختیاری
▶مکانیسم عملکرد الکتریکی
▶دستگاه Dodge
▶بیمه جامع
▶ ابزار نمایش دیجیتال
▶قفل الکترومغناطیسی منبع تغذیه DC
▶ترانسفورماتور توالی صفر
▶ نشانگر خطا (با اندازه گیری دما) ابزار اشاره گر
▶ نظارت بر خط برقگیر
▶محافظت غیرفعال
▶صندلی بالابر
▶ ماژول یکسو کننده
▶ترانسفورماتور جریان از طریق هسته
▶نشانگر خطا EKL-4 محفظه ولتاژ پایین
▶دو در یک اینترلاک مکانیکی
▶دستگاه قفل اتصال به زمین خط ورودی
▶ سه در دو قفل مکانیکی
▶لوازم جانبی کابل

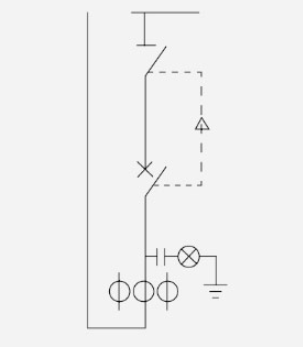

V 650 میلی متر
◆لوازم جانبی اصلی
▶سوئیچ جداکننده دو ایستگاه
▶نمایشگر شارژ شده
▶اتوبوس استاندارد
▶قطع کننده مدار دستگیره
▶ترانسفورماتور جریان
▶اتوبوس متصل
◇ لوازم جانبی اختیاری
▶مکانیسم عملکرد الکتریکی
▶بیمه جامع
▶محفظه ولتاژ پایین
▶دو در یک اینترلاک مکانیکی
▶ سه در دو قفل مکانیکی
▶دستگاه اشاره گر منبع تغذیه DC
▶ ابزار نمایش دیجیتال
▶صندلی بالابر
▶ ماژول یکسو کننده حفاظت غیرفعال
▶قفل الکترومغناطیسی
○ طرح 3
DI 420mm
◆لوازم جانبی اصلی
▶نمایشگر شارژ شده
▶ باسبار استاندارد
◇ لوازم جانبی اختیاری
▶ برقگیر لوازم جانبی کابل
▶ نظارت بر خط برقگیر
▶نشانگر خطا نشانگر خطا EKL-4 (با اندازه گیری دما) ▶قفل الکترومغناطیسی
▶صندلی بالابر
DI 420mm
◆لوازم جانبی اصلی
▶نمایشگر شارژ شده
▶ باسبار استاندارد
▶دستگیره عملیات
▶قطع کننده 2 موقعیت
◇ لوازم جانبی اختیاری
▶محفظه ولتاژ پایین
▶دو در یک اینترلاک مکانیکی
▶ سه در دو قفل مکانیکی
▶صندلی بالابر قفل الکترومغناطیسی

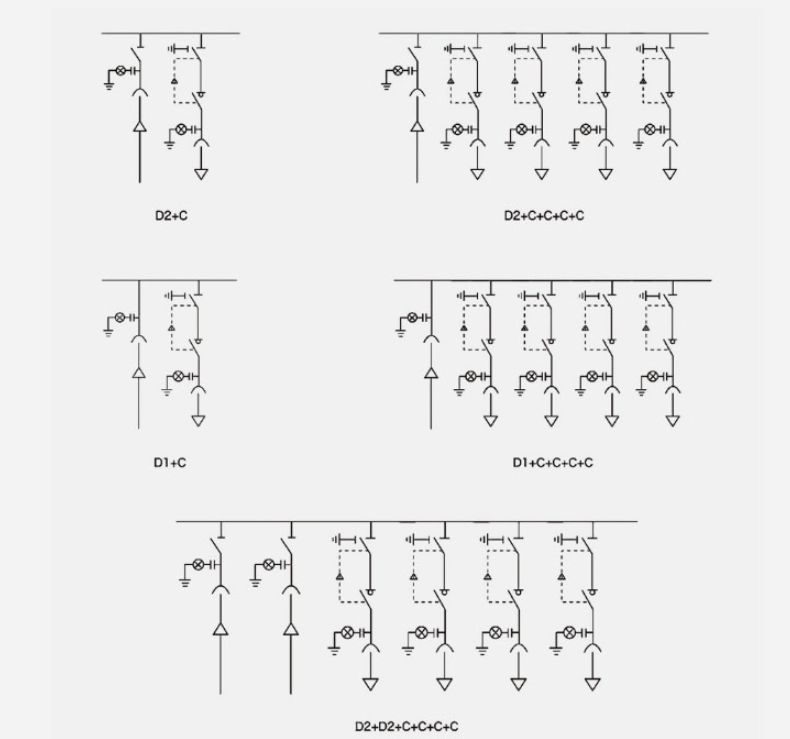

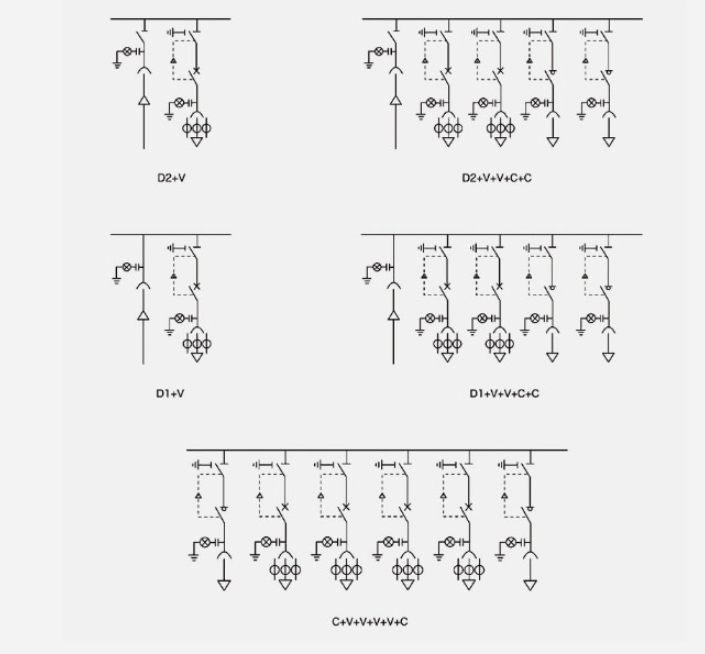

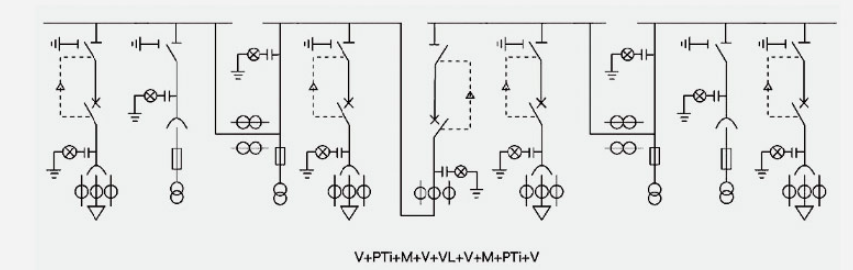

● ترکیب طرح معمولی 1
توجه: طرح مرجع ترکیبی معمولی فوق را می توان به روش های مختلفی با توجه به نیاز کاربران ترکیب کرد.
ترکیب طرح معمولی 2
توجه: طرح مرجع ترکیبی معمولی فوق را می توان به روش های مختلفی با توجه به نیاز کاربران ترکیب کرد.
طرح تقسیم بندی ATS
● دستورالعمل های عملیاتی را تغییر دهید

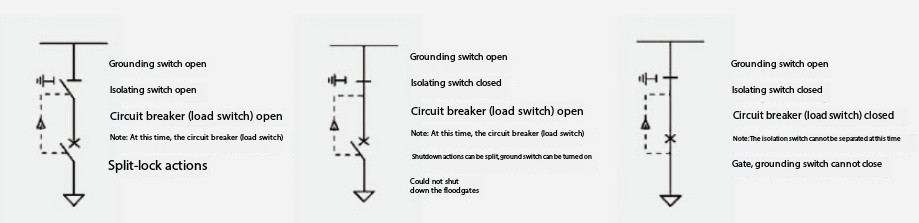

موقعیت سوئیچ، حالت و اینترلاک
مراحل عملیات:
انتقال نیرو: درهای بالایی و پایینی را با یک قطع کننده مدار (کلید بار) آویزان کنید (بستن) → کلید اتصال زمین با یک کلید جداکننده → کلید مدار (کلید بار) با انتقال برق کامل شده است.
قطع برق：شکن (کلید بار) ← جداکننده ← کلید ارت → بریکر (کلید بار) تخلیه شده (باز) و درب سیاه شده است.
● دستورالعمل نصب

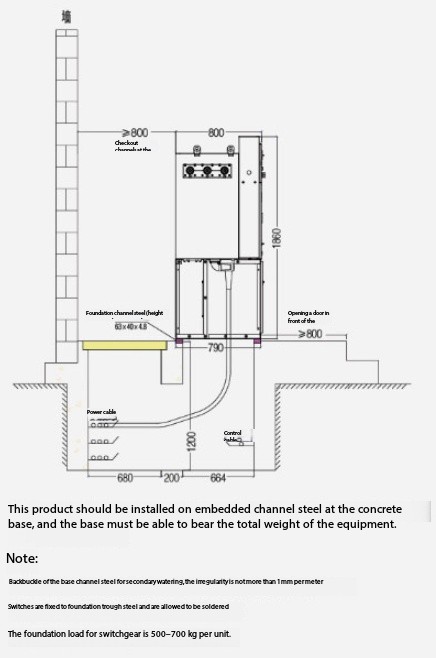

◆بنیاد و ابعاد کلی

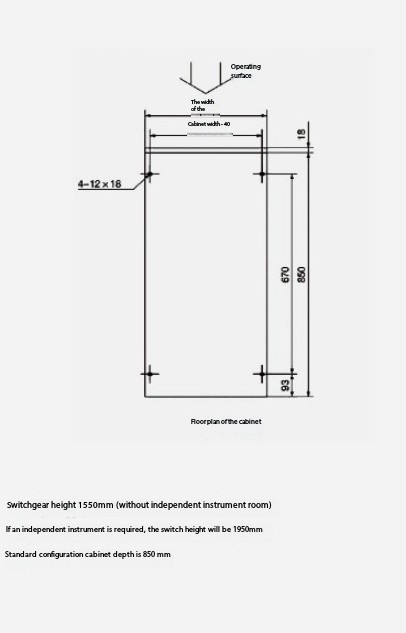

◆ابعاد کابینت و نصب کلی
