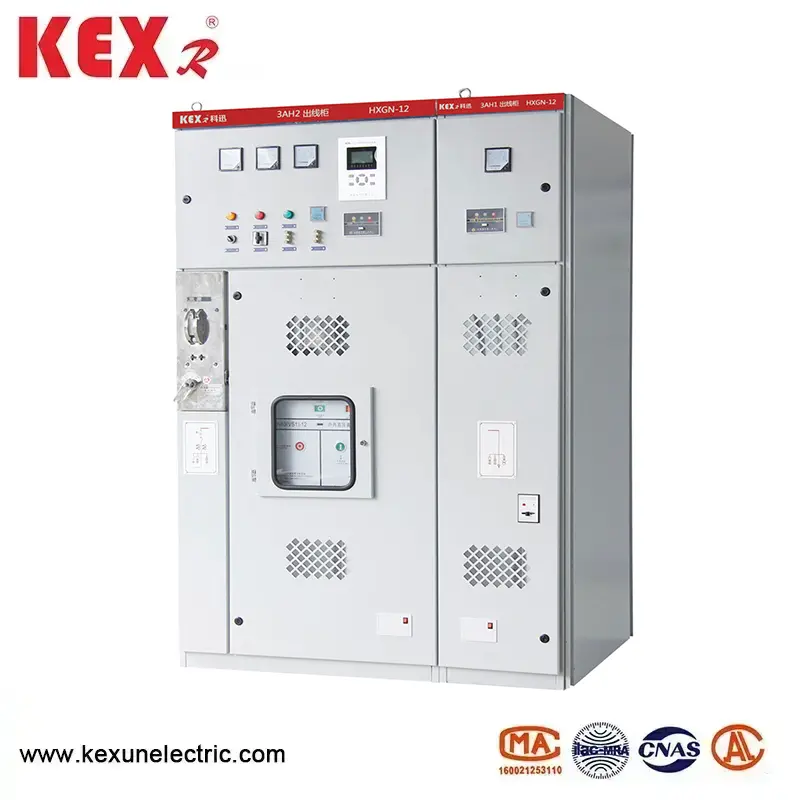

واحد اصلی حلقه مدولار

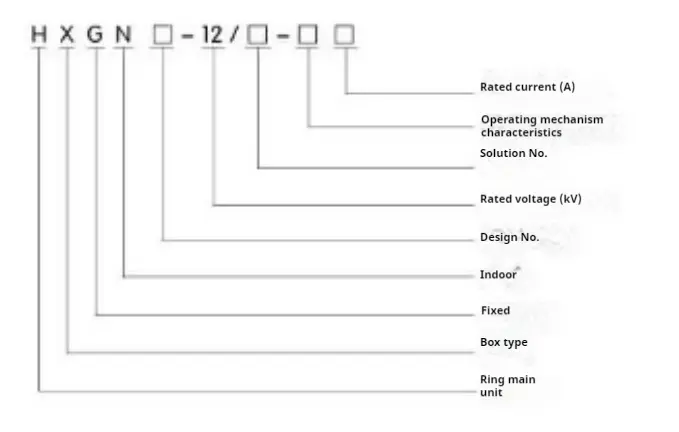

○ معنی مدل

in استفاده اصلی و دامنه کاربرد واحد اصلی حلقه ماژولار نوع HXGH-12

واحد اصلی حلقه مدولار برای مجموعه های کامل داخلی از جریان متناوب سه فاز 3.6-12 کیلو ولت با بخش اتوبوس تک 50 هرتز مناسب است که برای دریافت و توزیع انرژی الکتریکی استفاده می شود و عملکردهای کنترل ، محافظت و نظارت بر مدار را دارد. این امر می تواند در انواع مختلف نیروگاه ها ، زیرزمین ها ، شرکت های صنعتی و معدن ، ساختمانهای مرتفع و مکان های دیگر اعمال شود و همچنین می تواند با کابینت های شبکه حلقه ای که در ایستگاه های تعویض استفاده می شود ، ترکیب شود.

structure ساختار و ویژگی های اصلی واحد اصلی حلقه ماژولار نوع HXGH-12

unit واحد اصلی حلقه مدولار با فولاد زاویه ای با کیفیت بالا جوش داده می شود.

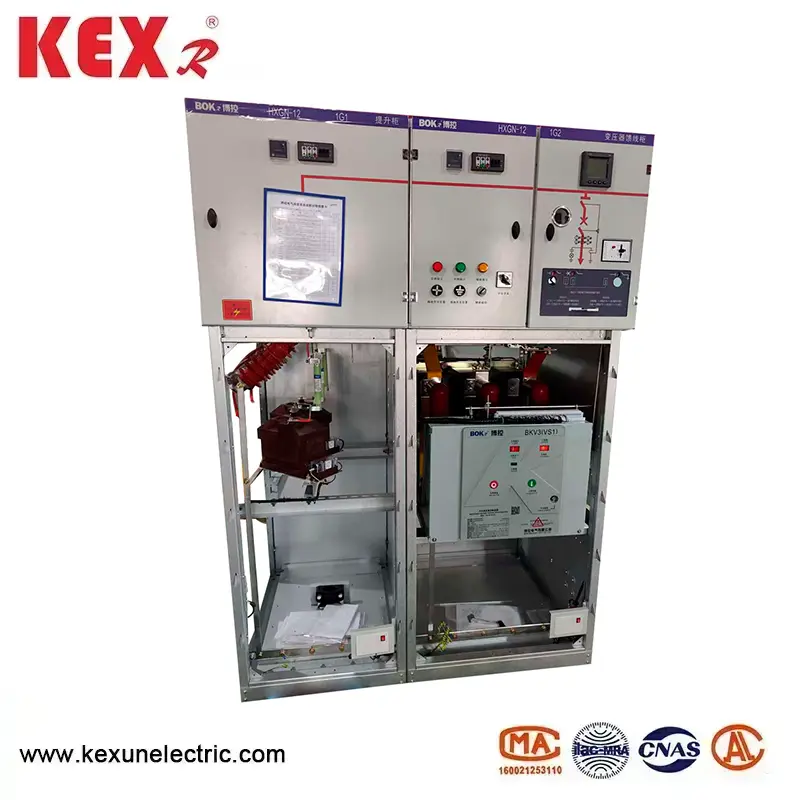

room اتاق شکن مدار در قسمت میانی (پایین) کابینت واقع شده است که برای نصب ، اشکال زدایی و نگهداری مناسب است. استاندارد مجهز به مدار ZN63AIVS1-12) است ، و یک کانال رهاسازی فشار برای اطمینان از امنیت شخصی وجود دارد.

the از جداکننده چرخشی پیشرفته و قابل اعتماد می توان برای ورود ایمن در اتاق شکن مدار برای تعمیر و نگهداری در هنگام شارژ اتوبوس اصلی استفاده کرد. جداکننده چرخشی پیشرفته و قابل اعتماد می تواند با خیال راحت هنگام برق شدن اتوبوس اصلی ، با اطمینان وارد اتاق شکن مدار شود.

▶ سطح حفاظت از واحد اصلی حلقه مدولار IP2X است.

▶ مجهز به دستگاه قفل مکانیکی اجباری قابل اعتماد و کاملاً کاربردی ، که می تواند نیازهای "پنج اقدام احتیاطی" را به سادگی و مؤثر برآورده کند.

▶ یک سیستم زمینی مقصر داشته باشید.

▶ درب مجهز به یک پنجره مشاهده است که می تواند وضعیت کار اجزای موجود در کابینت را به وضوح مشاهده کند.

▶ مکانیسم عملیاتی توسط یک قفل مکانیکی قفل شده است که از XGN66-12 قابل اطمینان تر است.

cables کابل های ورودی و خروجی پایین تر از قسمت جلوی کابینت پایین است که اتصال کاربران برای کاربران مناسب است.

○ با استفاده از شرایط محیطی واحد اصلی حلقه ماژولار نوع HXGH-12

1. حد بالایی دمای محیط +40 ℃ و حد پایین -10 ℃ است.

2. ارتفاع واحد اصلی حلقه مدولار باید کمتر از 1000 متر باشد.

3. مقدار متوسط روزانه رطوبت نسبی هوا بیش از 95 ٪ نیست و میانگین میانگین ماهانه بیش از 90 ٪ نیست. مقدار متوسط روزانه بخار آب بیش از 2.2x10-3mpa نیست و مقدار متوسط ماهانه 1.8x10-3mpa است.

parameter پارامتر فنی اصلی HXGN □ -12 نوع اصلی حلقه مدولار نوع اصلی
