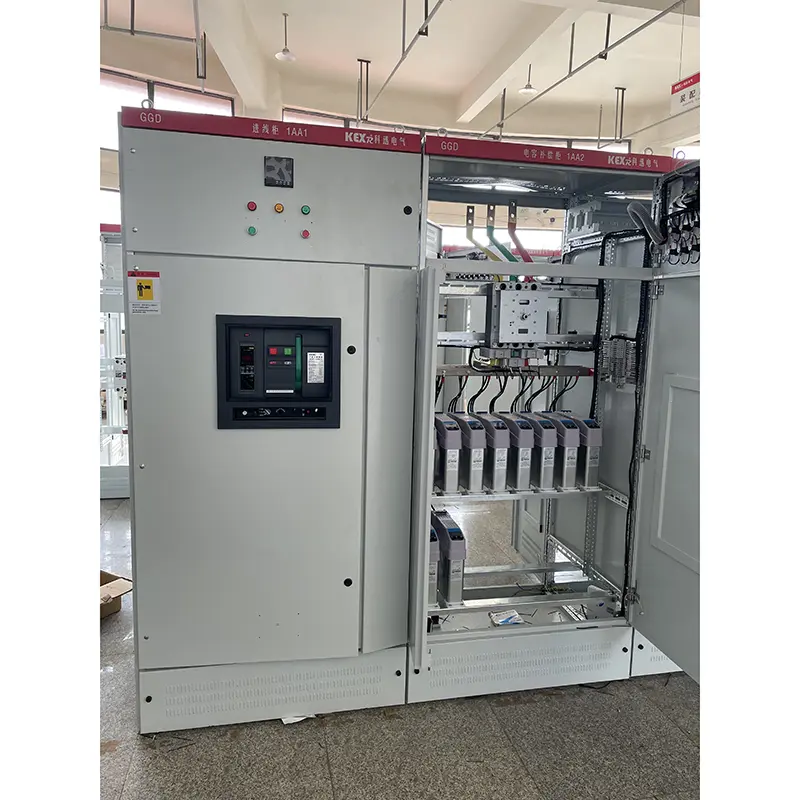

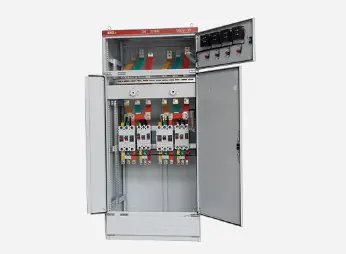

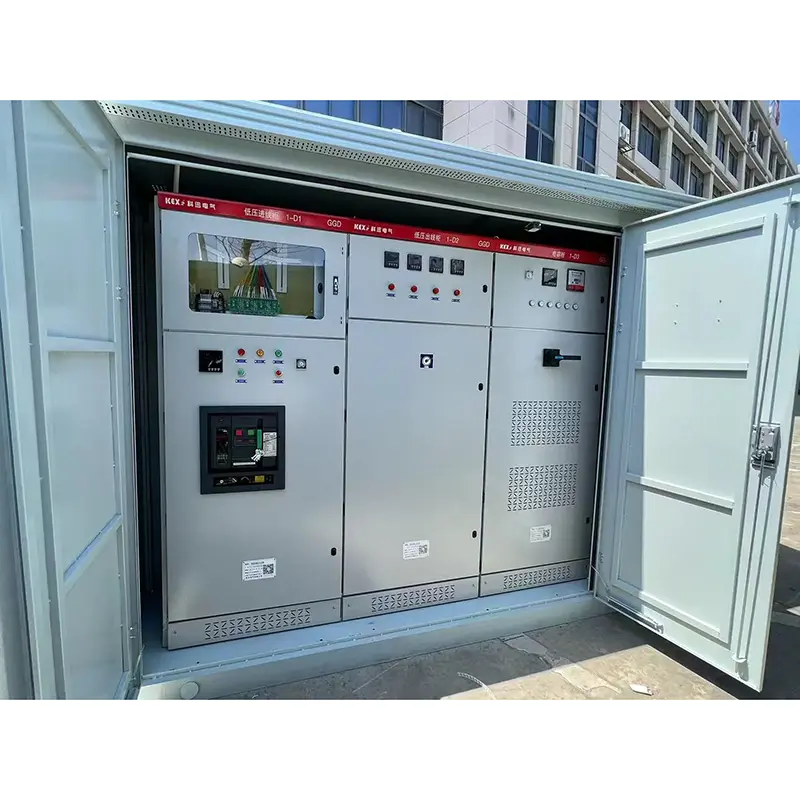

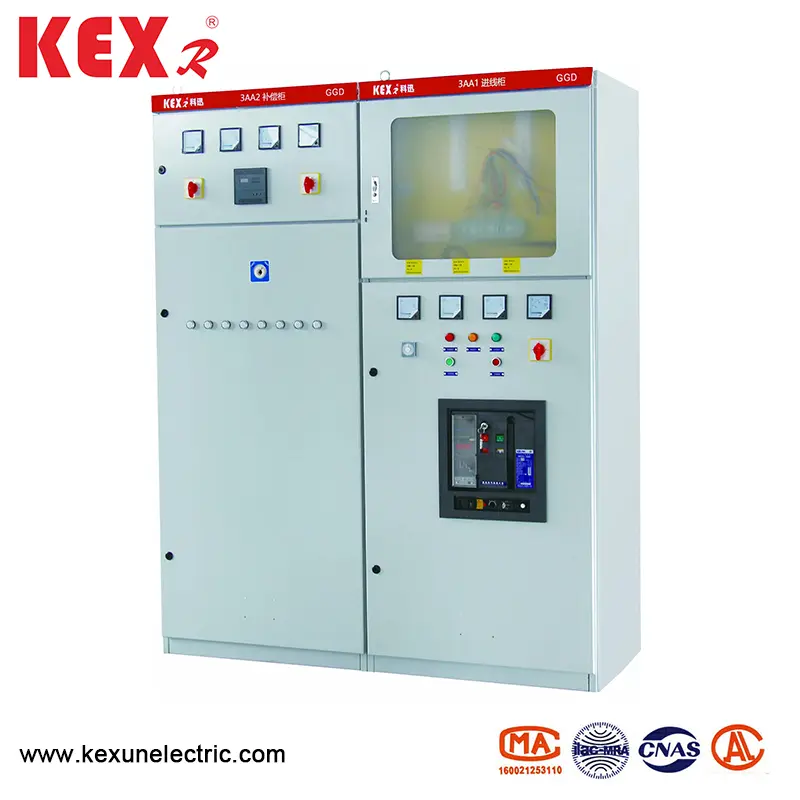

کابینت توزیع ولتاژ کم AC

● حوزه کاربرد

کابینت توزیع ولتاژ کم GGD AC نوع جدیدی از کابینت توزیع ولتاژ کم است که بر اساس اصل ایمنی ، اقتصاد ، عقلانیت و قابلیت اطمینان با توجه به الزامات ارشد صالح وزارت انرژی و اکثر کاربران برق و بخش های طراحی طراحی شده است. این محصول از ویژگی های ظرفیت شکستن بالا ، پایداری پویا و حرارتی خوب ، طرح الکتریکی انعطاف پذیر ، ترکیب مناسب ، سری ، عملی قوی ، ساختار جدید و سطح حفاظت بالا برخوردار است و می تواند به عنوان یک محصول به روز شده از سوئیچ کم ولتاژ استفاده شود. کابینت توزیع ولتاژ کم GGD AC مطابق با سوئیچ و کنترل ولتاژ کم ولتاژ IEC439 ، سوئیچ ولتاژ GB7251 و سایر استانداردها است.

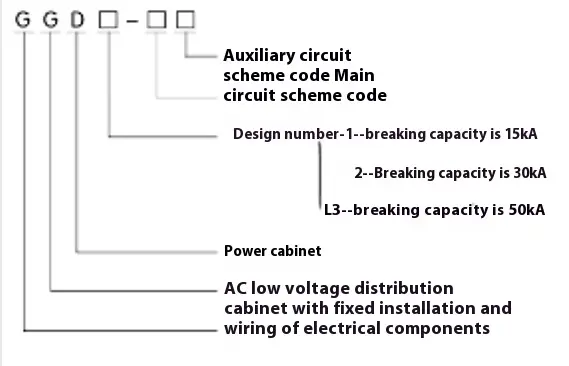

● معنی مدل

performance عملکرد الکتریکی

◆ پارامترهای اصلی الکتریکی

◆ طرح مدار اصلی

129 طرح و 298 مشخصات برای مدار اصلی کابینت توزیع ولتاژ کم GGD AC وجود دارد (به استثنای طرح ها و مشخصات حاصل از تغییرات عملکردی مدارهای کمکی و تغییر ولتاژ کنترل). در میان آنها ، GGD1 دارای 49 طرح و 123 مشخصات است. GGD2 دارای 53 طرح و 107 مشخصات است. مدل GGD3 دارای 27 طرح و 68 مشخصات است که طرح مدار اصلی با درخواست نظرات اکثر بخش های طراحی و استفاده انتخاب شد ، که این طرح مورد نیاز نیروگاه ها را افزایش داد. جریان فعلی به 3150a ، مناسب برای ترانسفورماتورهای توزیع 2000kVA و زیر. علاوه بر این ، به منظور تأمین نیازهای جبران توان واکنشی ، کابینت های جبران کننده انتقال GGJ1 و GGJ2 طراحی شده اند ، با 4 طرح اصلی مدار و در کل 12 مشخصات.

◆ طرح مدار کمکی

طراحی مدار کمکی به دو بخش تقسیم می شود: طرح منبع تغذیه و طرح نیروگاه. فضای کافی در کابینت BGD برای نصب اجزای ثانویه وجود دارد. در همین زمان ، NLS همچنین یک ترانسفورماتور ویژه LM23D ویژه را برای تأمین نیازهای نیروگاه ها و کاربران ویژه هنگام ضمیمه محافظت از رله ایجاد کرده است.

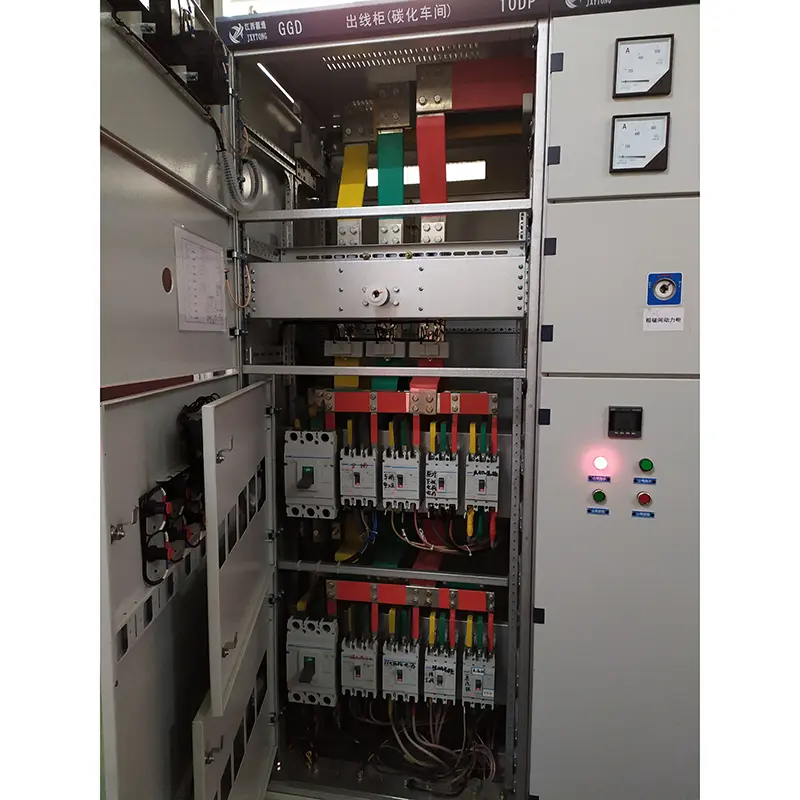

◆ اتوبوس اصلی

با توجه به نسبت قیمت و امکان تعویض مس با آلومینیوم ، می توان از یک اتوبوس آلومینیومی منفرد استفاده کرد که جریان رتبه بندی شده زیر 1500A باشد و از یک اتوبوس مس مضاعف استفاده می شود که جریان رتبه بالاتر از 1500 باشد. البته سازنده همچنین می تواند با توجه به نیاز کاربران ، اتوبوس آلومینیوم را با یک اتوبوس مس با همان ظرفیت فعلی جایگزین کند. سطوح همپوشانی اتوبوس ها همه با فرآیند قلع حوضچه تحت درمان قرار می گیرند

◆ انتخاب اجزای برقی

cabine کابینت توزیع ولتاژ کم ولتاژ نوع GGD به طور عمده اجزای الکتریکی پیشرفته ای را که می توانند در چین تولید کنند ، اتخاذ می کند. در عین حال ، طبق اصل اقتصاد و عقلانیت ، برخی از محصولات قدیمی موجود ، مانند DZ10D و D220 ، به فرض کامل در نظر گرفتن امکان سنجی محفوظ هستند و محصولات منسوخ انتخاب نمی شوند.

▶ سوئیچ های چاقو Rotary HD13BX و HS13BX اجزای ویژه ای هستند که توسط NLS برای پاسخگویی به نیازهای ساختار منحصر به فرد کابینت BGGD طراحی شده اند. آنها حالت عملکرد مکانیسم را تغییر داده و مزایای محصولات قدیمی را حفظ می کنند و اجزای الکتریکی عملی هستند.

▶ اگر بخش طراحی با توجه به نیازهای کاربران ، اجزای الکتریکی جدید با عملکرد بهتر و فناوری پیشرفته تر را انتخاب کند ، کابینت توزیع ولتاژ کم ولتاژ GGD از نوع AC دارای انعطاف پذیری نصب خوبی است و به طور کلی به دلیل به روزرسانی اجزای برقی ، در ساخت و نصب مشکل ایجاد نمی کند.

▶ به منظور بهبود بیشتر پایداری پویا مدار اصلی ، NLS طراحی شده با گیره اتوبوس ترکیبی ZM و پشتیبانی عایق برای کابینت GGD. گیره نوار اتوبوس از مواد آلیاژ با مقاومت بالا و با بازهخت بالا PP0 ساخته شده است ، که دارای قدرت عایق بالا ، عملکرد خوب خودآزمایی و ساختار منحصر به فرد است. فقط با تنظیم بلوک ساختمان ، می توان آن را به راحتی در یک گیره نوار اتوبوس یا یک گیره نوار دو بار اتوبوس ترکیب کرد. پشتیبانی عایق از نوع آستین قالب با هزینه کم و استحکام بالا است که نقص مسافت خزنده کافی از محصولات قدیمی را حل می کند.

● نصب و استفاده

پس از ورود محصول به محل دریافت ، ابتدا باید بررسی کند که آیا بسته بندی دست نخورده است و به ادارات مربوطه اطلاع می دهد تا دلایل پیدا کردن مشکلات را پیدا کنند. برای محصولاتی که بلافاصله نصب نشده اند ، باید طبق مقررات شرایط استفاده عادی در مکان های مناسب قرار بگیرند.

◆ نصب محصول

 نصب محصولات باید با توجه به نمودار شماتیک نصب (به شکل ضمیمه مراجعه کنید) انجام شود ، و فولاد و پیچ های اصلی کانال توسط کاربران تهیه می شود. هنگامی که اتوبوس اصلی در یک ردیف کامل با آبکاری قلع نصب می شود ، سطح همپوشانی باید ترمیم و سطح شود ، تمیز شود ، با وازلین خنثی پوشیده شود یا اقدامات دیگری انجام شود و سپس با پیچ ها چسبانده شود.

◆ محصولات باید پس از نصب و قبل از بهره برداری ، برای موارد زیر مورد بازرسی و آزمایش قرار گیرند.

▶ بررسی کنید که آیا رنگ بالای کابینت از بین رفته است و آیا کابینت خشک و تمیز است.

▶ این که آیا مکانیسم عملیاتی اجزای الکتریکی انعطاف پذیر است ، و نباید نیروی عملیاتی بیش از حد یا بیش از حد وجود داشته باشد.

▶ این که آیا ارتباطات اصلی و کمکی لوازم الکتریکی اصلی قابل اعتماد و دقیق است.

▶ این که آیا نسبت و قطبیت نشانه ابزار و ترانسفورماتور صحیح است.

▶ اتصال BusBar خوب است و اینکه آیا عایق پشتیبانی می کند ، قطعات نصب و لوازم جانبی به طور محکم و قابل اعتماد نصب می شوند.

▶ این که آیا تماس کمکی الزامات را برآورده می کند ، آیا مشخصات هسته فیوز فیوز صحیح است ، آیا مقدار تنظیم رله نیازهای طراحی را برآورده می کند و آیا این عمل قابل اعتماد و دقیق است.

▶ این که آیا تماس مدار با الزامات نمودار شماتیک الکتریکی مطابقت دارد.

▶ این که آیا سیستم مدار حفاظت الزامات را برآورده می کند.

برای اندازه گیری مقدار مقاومت عایق کاری بیش از 1 megohmmeter از یک megohmmeter 500 ولت استفاده کنید.

◆ اقدامات احتیاطی برای استفاده

(1). این محصول در برابر دیوار نصب نشده است ، از یک طرف (قسمت جلوی آن) کار می کند و با درهای دوتایی نگهداری می شود. فقط متخصصان واجد شرایط می توانند کانال تعمیر و نگهداری محصول و درب کمد را برای بهره برداری ، بازرسی و نگهداری وارد یا باز کنند.

(2). سوئیچ هوا پس از چندین بار ، باعث می شود تماس اصلی سوختگی محلی و تولید مواد کربن ، افزایش مقاومت در برابر تماس ، باید به طور منظم نگهداری و تعمیر سوئیچ هوا با توجه به دستورالعمل های عملیاتی آن باشد.

◆ سازنده باید در هنگام تهیه اسناد و لوازم جانبی زیر را ارائه دهد:

▶ لیست بسته بندی

▶ گواهی محصول

▶ دستورالعمل استفاده

گزارش آزمون کارخانه

نقشه های الکتریکی مربوطه

▶ کلیدهای درب کابینت ، دستگیره های عملیاتی و قطعات یدکی مشخص شده در قرارداد.

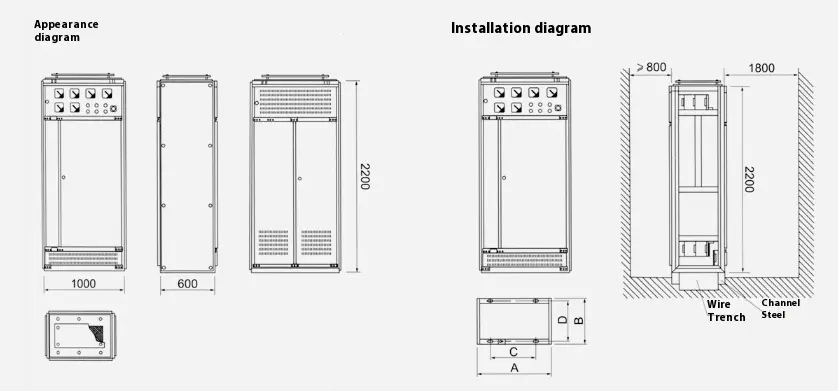

● نمودار شماتیک رئوس مطالب و نصب کابینت توزیع ولتاژ کم ولتاژ کم
