سوئیچ توزیع برق ولتاژ کم

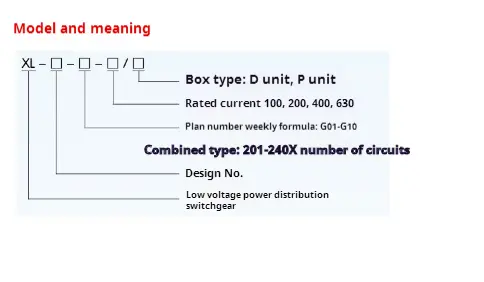

● معنی مدل

● با استفاده از شرایط

switchgear توزیع ولتاژ کم ولتاژ از نوع XL-21 باید در ارتفاع کمتر از 2000 متر نصب شود.

◆ دمای محیط و دمای هوای محیط بالاتر از +40 نیست ، اما میانگین دمای آن از +35 ℃ و دمای هوای محیط در یک دوره 24 ساعته کمتر از -100 نیست.

◆ نباید بیش از حد گرد و غبار ، اسید ، نمک ، گاز خورنده و انفجاری در هوا وجود داشته باشد. دمای نسبی نباید در بالاترین دمای 40 ℃ از 50 ٪ تجاوز کند و دمای نسبی بالاتر در کمترین دما مجاز است ، مانند 90 ٪ زیر +20. باید در نظر گرفت که تراکم عمومی گاهی به دلیل تغییرات دما ممکن است رخ دهد.

◆ هنگامی که کاربران نیازهای ویژه ای دارند ، می توانند با سازنده مذاکره کنند.

● ویژگی های طراحی

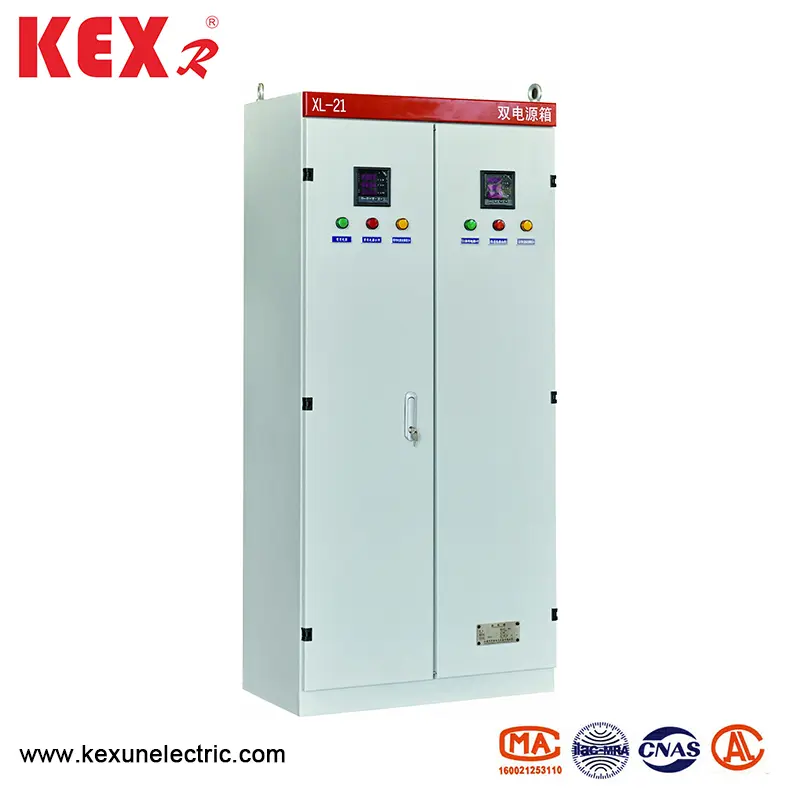

switchgear توزیع ولتاژ کم ولتاژ از نوع XL-21 از نوع نصب شده است و می تواند مستقیماً در زیر ترانسفورماتور نصب شود. بدنه Switchgear از صفحه فولادی با کیفیت بالا جوش داده شده یا مونتاژ شده ساخته شده است و دسته عامل سوئیچ چاقو روی ستون سمت راست جلوی Switchgear نصب می شود که می تواند برای سوئیچینگ منبع تغذیه استفاده شود. یک ولت متر در مقابل جعبه توزیع برق نصب شده است. ولتاژ اتوبوس را نشان می دهد. در جلوی جعبه توزیع برق یک درب وجود دارد. پس از باز شدن درب ، تمام تجهیزات موجود در جعبه توزیع برق در معرض دید قرار می گیرند که برای نگهداری مناسب است. این جعبه توزیع برق مؤلفه های جدیدی را که توسط چین طراحی شده است ، اتخاذ می کند ، که دارای ویژگی های ساختار جمع و جور ، نگهداری مناسب و ترکیب انعطاف پذیر طرح های مدار است. جعبه توزیع برق به عنوان حفاظت از مدار کوتاه به یک قطع کننده مدار مجهز شده است و می توان یک دکمه عملیاتی را در جلوی درب نصب کرد.

mode حالت عملکرد: دفترچه راهنما.

◆ حالت نصب: نصب عمودی

◆ حالت سیم کشی: سیم کشی ثابت

parameters پارامترهای فنی سوئیچ توزیع برق ولتاژ کم نوع XL-21

● نصب و استفاده از سوئیچ توزیع برق ولتاژ کم نوع XL-21

box جعبه توزیع برق فقط پس از عبور از بازرسی قابل بسته بندی و حمل است. هنگامی که محصول به مقصد می رسد ، ابتدا بررسی کنید که آیا جعبه کامل است یا خیر. اگر جعبه توزیع برق بلافاصله نصب نشده است ، محصول را در یک مکان خشک و تمیز ذخیره کنید.

box کادر توزیع برق را می توان مطابق با طراحی نصب نصب کرد و فولاد و پیچ های کانال بنیادی توسط کاربر تهیه می شود. اگر کابل در حال خروج باشد ، کاربر باید شیار بنیاد و سنگر کابل را در خارج از پیچ خمیر پایین دفن کند.

◆ پس از نصب یا تعمیرات کادر توزیع برق ، باید یک سری موارد قبل از بهره برداری مورد بازرسی و آزمایش قرار گیرد.

(1) بررسی کنید که آیا تجهیزات الکتریکی داخلی و سیم کشی با نمودار شماتیک مطابقت دارند.

(2) سوئیچ را چندین بار بررسی و کار کنید تا ببینید آیا انعطاف پذیر و طبیعی است.

(3) بررسی و آزمایش کنید که آیا همه متر و رله ها دقیق هستند.

دستورالعمل سفارش

اسناد و لوازم جانبی ارائه شده توسط Kexun هنگام تهیه.

list لیست تحویل.

cert گواهی محصول.

گزارش بازرسی کارخانه.

▶ توضیحات محصول

dira نمودار سیستم اولیه ، نمودار شماتیک کنترل و نمودار سیم کشی ثانویه.

▶ کلیدهای درب کابینت ، دستگیره های عملیاتی و قطعات یدکی مشخص شده در قرارداد.

▶ دستورالعمل استفاده از مؤلفه های اصلی
