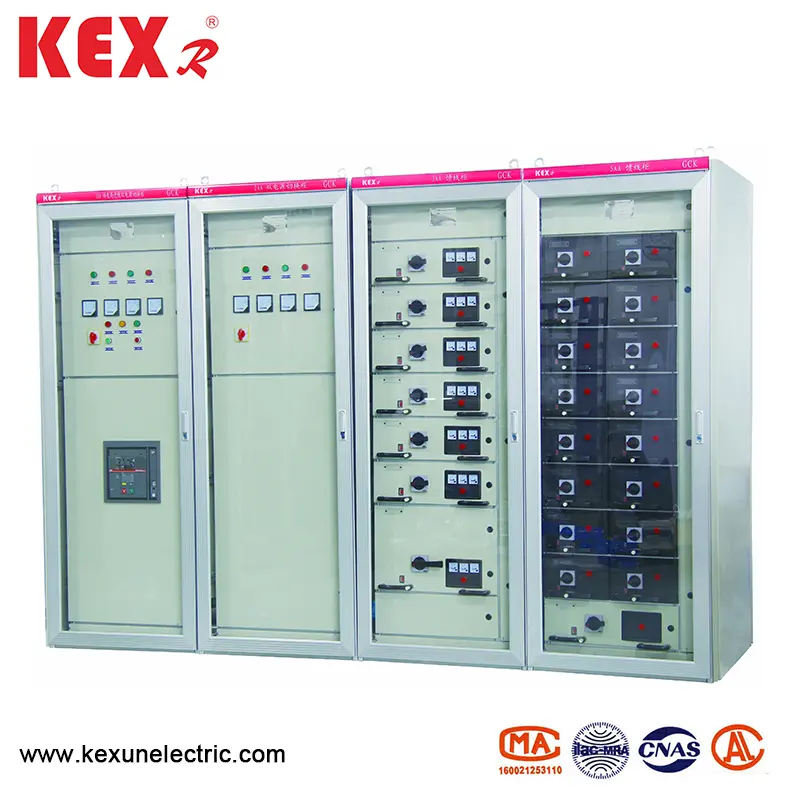

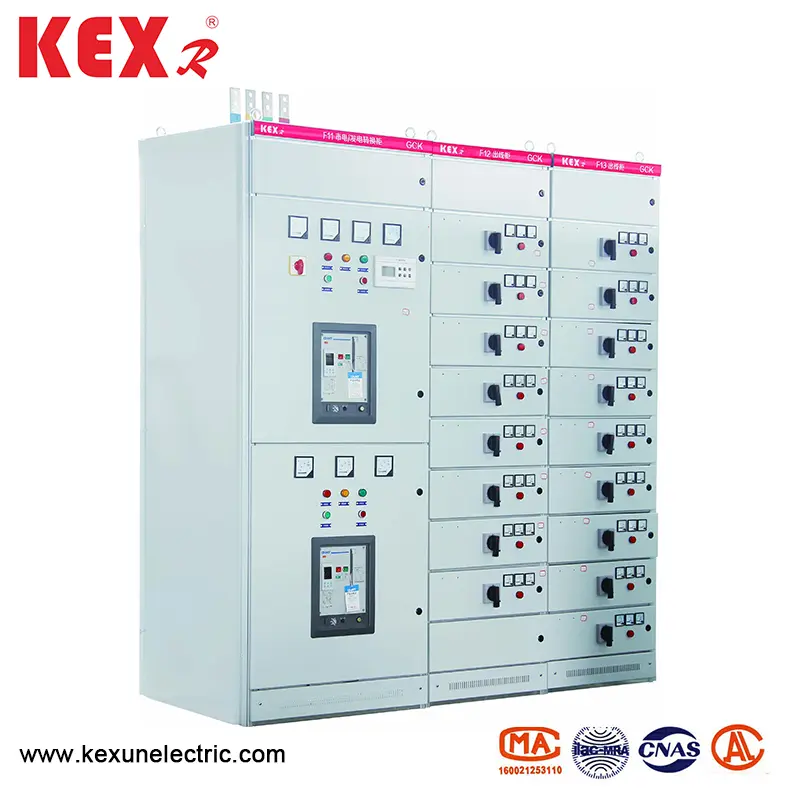

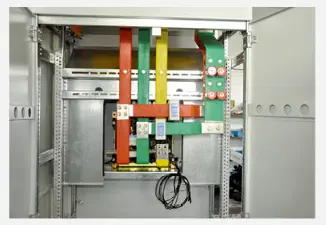

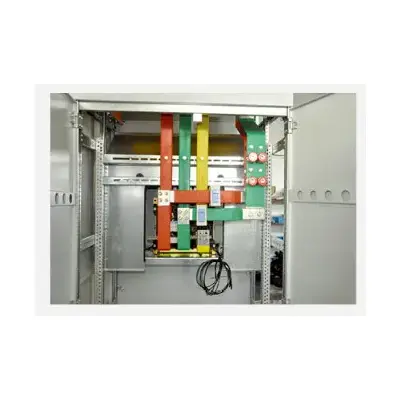

سوئیچ کشش ولتاژ کم

ویژگی های محصول

این سوئیچ کشش ولتاژ کم مزایای ظرفیت شکستن زیاد ، پایداری پویا و حرارتی خوب ، ساختار پیشرفته و معقول ، طرح الکتریکی عملی ، سری ، تطبیق پذیری قوی ، ترکیب خودسرانه واحدهای مختلف طرح ، مدارهای بیشتر موجود در یک سوئیچ ، نجات فضای کف ، ظاهر زیبا ، سطح حفاظت بالا ، ایمنی و تخصص را در اختیار شما قرار می دهد. این محصول مطابق با استاندارد IEC439 NEMAICS2-322 است ، و همچنین مطابق با GB7251-87 "سوئیچ ولتاژ پایین" استاندارد ملی و ZBK36001-89 "SwitchGear قابل برداشت پایین" استاندارد حرفه ای است.

parameters پارامترهای فنی اصلی

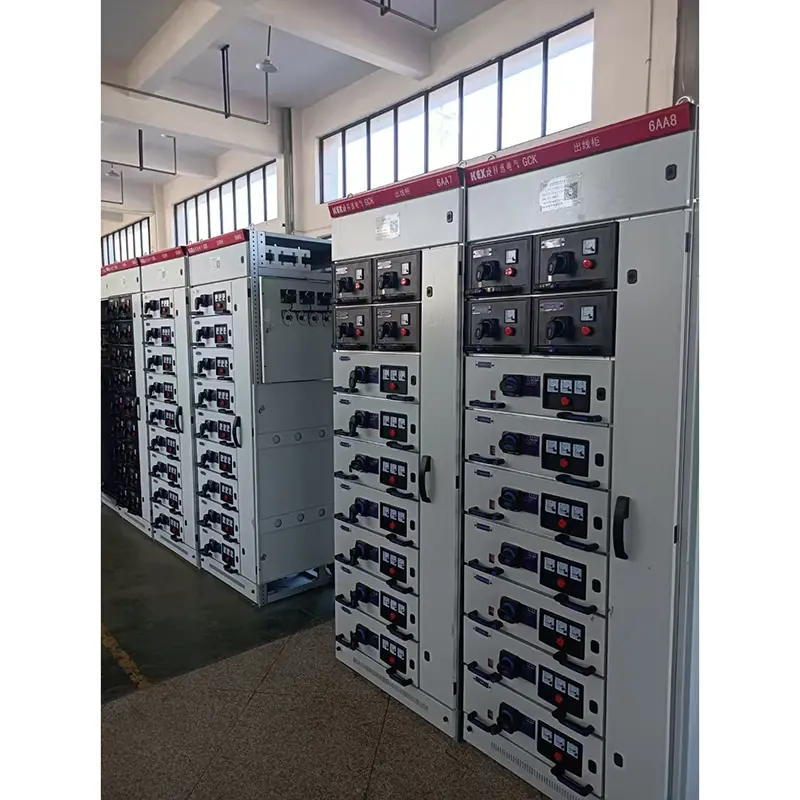

ویژگی معماری

قاب اصلی SwitchGear از سوئیچ ولتاژ پایین ساختار مونتاژ شده است. تمام قسمت های ساختاری قاب Switchgear با پیچ ها با یکدیگر وصل می شوند تا یک قاب اساسی تشکیل دهند. سپس ، در صورت لزوم ، درها ، حفره ها ، پارتیشن ها ، کشو ها ، براکت های نصب ، میله های اتوبوس و اجزای برقی برای جمع آوری یک سوئیچ کامل اضافه می شوند. این سوئیچ LV ویژگی های زیر را دارد:

▶ 1 این قاب از فولاد پروفایل ساخته شده است ، که توسط صفحه گوشه ای سه بعدی قرار گرفته و بدون ساختار جوشکاری شده است ، بنابراین از تغییر شکل جوش و استرس و بهبود دقت نصب جلوگیری می شود.

▶ 2 سوراخ های نصب فریم و قطعات با توجه به مدول E = 20 میلی متر تغییر می کند.

▶ 3 قطعات ساختاری داخلی گالوانیزه می شوند. بعد از ترشی و فسفات ، نمای بیرونی با پودر اپوکسی الکترواستاتیک پاشیده می شود. 4. در مرکز برق (PC) سوئیچ ورودی ، قسمت بالای آن منطقه اتوبوس افقی است و قسمت پایین منطقه اتوبوس افقی اتاق قطع کننده مدار است. قطع کننده های مدار می توانند مجهز به DW15C داخلی ، ME و سایر سریال ها باشند و همچنین می توانند با توجه به نیاز کاربران ، مانند شرکت های FR Series Circuited تولید شده توسط شرکت ABB و Circuit Breakers ، مجهز به قطع کننده های مختلف مدار تولید شده توسط شرکت های الکتریکی خارجی باشند. به طور کلی ، واحد PC دارای یک مدار اصلی (از جمله کوپلر اتوبوس) با ردیف های معکوس است. هنگامی که جریان رتبه 630A-1600A است ، یک سوئیچ با اندازه کلی 2200 × 1000 800 800 (عرض x عمق x ارتفاع) را اشغال می کند. مدار اصلی بدون گردش مالی یک سوئیچ را با ابعاد خارجی 2000 800 800 800 (عرض ، عمق و ارتفاع) اشغال می کند. هنگامی که جریان رتبه بندی شده بین 1600a-3150a است ، یک سوئیچ با اندازه کلی 2200 1000 1000 1000 (عمق x عمق x) را اشغال می کند. هیچ سوئیچ اصلی وجود ندارد که برگردانده شود. هنگامی که جریان امتیاز 1600A-3150A است ، یک سوئیچ با ابعاد خارجی 1000 × 1000 × 220 (عرض × عمق × ارتفاع) اشغال می کند. مدار اصلی بدون گردش مالی یک سوئیچ با ابعاد خارجی 2200 × 800 × 800 (عرض x عمق x) را اشغال می کند.

▶ 4. ساختار سوئیچ فیدر مرکز قدرت (PC) مشابه روش سوئیچ ورودی است. هنگامی که جریان تغذیه 630A-1600A است ، یک سوئیچ 2200 1000 1000 1000 (عرض × عمق × ارتفاع) می تواند به دو حلقه مجهز باشد که به بالا و پایین مرتب شده اند.

▶ 5 مرکز کنترل موتور (MCC) دارای دو نوع است: سوئیچ سوئیچ نصب شده با دیوار و بدون دیوار نصب شده ، که قسمت بالای آن یک منطقه اتوبوس افقی است و منطقه واحد عملکردی کشو در زیر ناحیه اتوبوس افقی قرار دارد ، عرض آن 600 میلی متر است و ارتفاع آن از سطح واحد عملکرد کشو 1840 میلی متر است. هنگامی که بدنه Switchgear به دیوار نصب شده است ، قسمت سمت چپ Switchgear یک منطقه واحد کاربردی است و قسمت سمت راست دارای یک منطقه خروجی کابل با عرض 200 میلی متر است. ابعاد کلی سوئیچ 800/500/2200 (عرض/عمق/ارتفاع) است. هنگامی که سوئیچ به دور از دیوار نصب شده است ، عرض سوئیچ 600 میلی متر است و ناحیه خروجی کابل در قسمت پشتی Switchgear قرار دارد. ابعاد کلی سوئیچ 600 × 800 (1000) 2200 × (عرض x عمق x ارتفاع) است. دو نوع عمق سوئیچ وجود دارد: 800 و 1000. ما پیشنهاد می کنیم کاربران یک سوئیچ را با عمق 1000 انتخاب کنند تا با عمق سوئیچ PC سازگار باشد. هنگامی که کشو از سوئیچ بیرون کشیده می شود ، قسمت زنده در سوئیچ در معرض قرار نمی گیرد ، که ایمن و قابل اعتماد است.

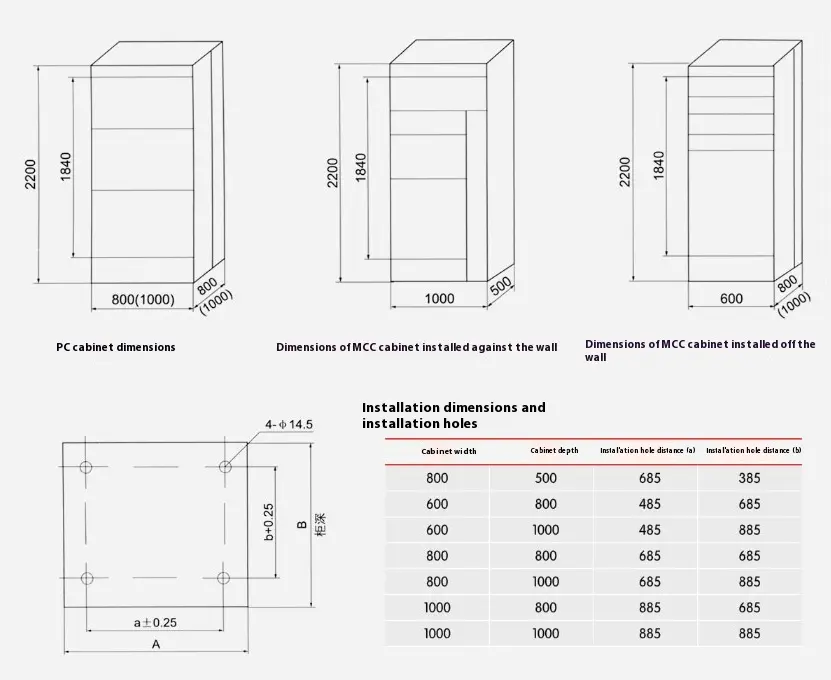

● ابعاد کلی LV Switchgear ، ابعاد نصب

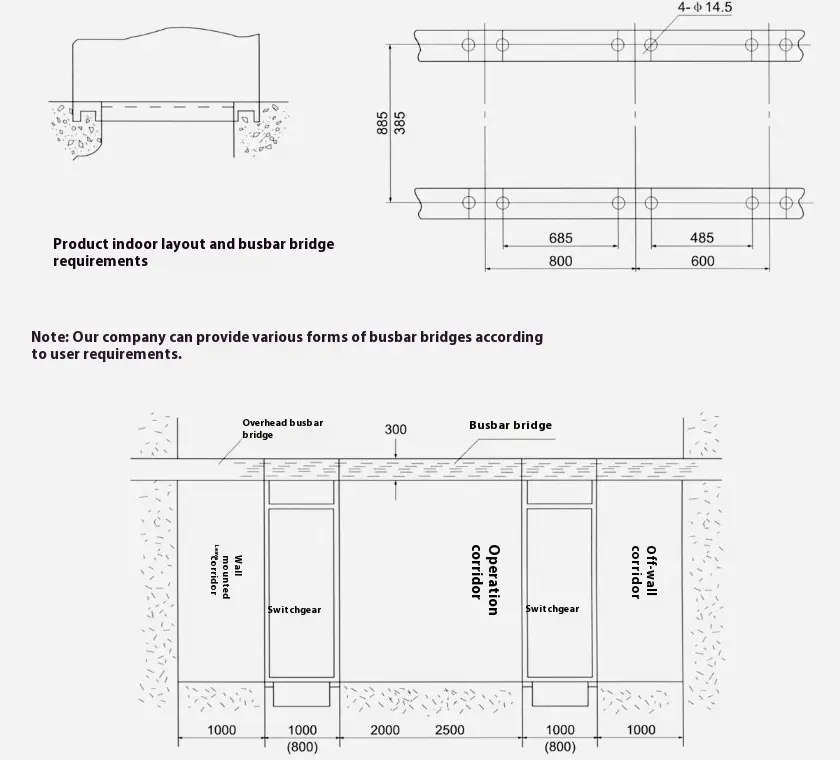

diagram نمودار شماتیک بنیاد نصب سوئیچ ولتاژ کم ولتاژ

● احتیاط

▶ هنگام نصب این محصول ، خط افقی بین سوئیچ های کشش ولتاژ کم باید محکم و قابل اعتماد باشد.

▶ درب این محصول دارای عملکردی در هم تنیده با سوئیچ اصلی است ، یعنی درب فقط می تواند تحت شرایط قطع برق باز شود. طرف دیگر این محصول یک صفحه مهر و موم پیچ است که هیچ عملکردی در هم تنیده با سوئیچ اصلی ندارد. بنابراین ، لطفاً هنگام جدا کردن صفحه جانبی این محصول برای نگهداری ، منبع تغذیه را جدا کنید.

▶ غیر حرفه ای ها نباید سوئیچ را برای نگهداری باز کنند.
