LV Switchgear

● منظم با استفاده از شرایط

◆ ارتفاع سوئیچ GCK LV کمتر از 2000 متر

◆ دمای هوای محیط بالاتر از +40 نیست و میانگین دمای آن در 24 ساعت از +35 ℃ بالاتر نیست و دمای هوای محیط پایین تر از 50 نیست.

◆ شرایط جوی: هوا تمیز است و رطوبت نسبی بیش از 50 ٪ نیست که درجه حرارت +40 ℃ باشد ، و رطوبت نسبی بالاتر در صورت کم بودن دما مجاز است ، به عنوان مثال ، 90 ٪ وقتی درجه حرارت +20 است.

switchgear GCK LV باید در مکان های عاری از آتش سوزی ، انفجار خشک ، آلودگی جدی ، خوردگی شیمیایی و لرزش خشونت آمیز نصب شود

◆ تمایل با هواپیمای عمودی نباید از 5 تجاوز کند. این محصول برای حمل و نقل و ذخیره سازی در دمای زیر مناسب است: -25 ℃ ~+55 ℃ ، و در مدت زمان کوتاهی از+70 ℃ تجاوز نمی کند (بیش از 24 ساعت). اگر شرایط استفاده فوق قابل رعایت نباشد ، کاربر هنگام سفارش ، آن را با تولید کننده جمع می کند و از طریق مشاوره آن را حل می کند.

parameters پارامترهای فنی اصلی سوئیچ GCK LV

ویژگی معماری

واحد عملکرد کشو و درب به صورت مکانیکی توسط مکانیسم عملیاتی سوئیچ اصلی به هم پیوسته است. هنگامی که سوئیچ اصلی در موقعیت بسته شدن قرار دارد ، درب نمی تواند باز شود و مکانیسم عملیاتی را می توان در حالت بسته شدن یا باز با یک قفل اضافی قفل کرد. محفظه واحدهای کاربردی توسط صفحات فلزی از هم جدا می شوند و کشوها قابلیت تعویض خوبی دارند و از موقعیت کار ، موقعیت آزمون و موقعیت جداسازی برخوردار هستند. هنگامی که کشو به موقعیت خاصی سوق داده می شود ، کشو به طور خودکار قرار می گیرد. در این زمان ، کشو در سمت چپ کشو می تواند کشیده شود تا موقعیت یابی را آزاد کرده و وارد موقعیت بعدی شود. هنگامی که کشو از کابینت بیرون کشیده می شود ، همچنین عملکرد جلوگیری از سقوط را دارد.

▶ کابینه با طرح های ثابت مانند جبران خازن و اندازه گیری از نظر ظاهری یکسان و همان موقعیت اتوبوس افقی به عنوان کابینت کشو است. از این طریق اطمینان حاصل می شود که از کابینت نوع کشو و کابینت ثابت می توان در کنار هم استفاده کرد.

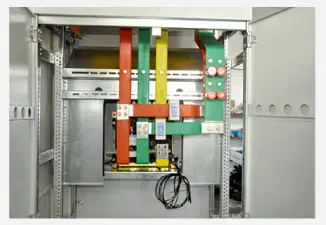

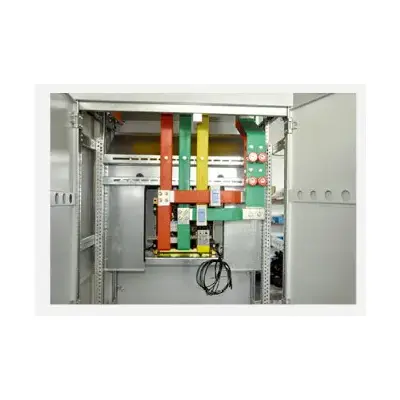

system سیستم Busbar: Busbar کابینت سیستم سه فاز پنج سیم را اتخاذ می کند ، هنگامی که جریان امتیاز از Busbar افقی زیر 1250a است ، از یک اتوبوس استفاده می شود و هنگامی که جریان رتبه بندی Busbar افقی بالاتر از 1250a است ، از Busbar دوتایی استفاده می شود. نوار افقی بین کابینت ها با اتصال بلوک ها با هم همپوشانی دارند و نوار عمودی توسط پوسته پلاستیکی مهندسی پلی کربنات محصور می شود. برای محدود کردن انتشار قوس استفاده می شود. اتوبوس خنثی در قسمت بالای کابینت تنظیم شده است ، و نوار محافظ (PE) در انتهای کابینت تنظیم شده و با بافل کابینت وصل می شود.

▶ تحت شرط عدم کاهش سطح حفاظت از پوسته ، قسمت پایین و بالای کابینت سوئیچ دارای پنجره های تهویه طبیعی است.

▶ درجه حفاظت از پوسته کابینت IP40 است.

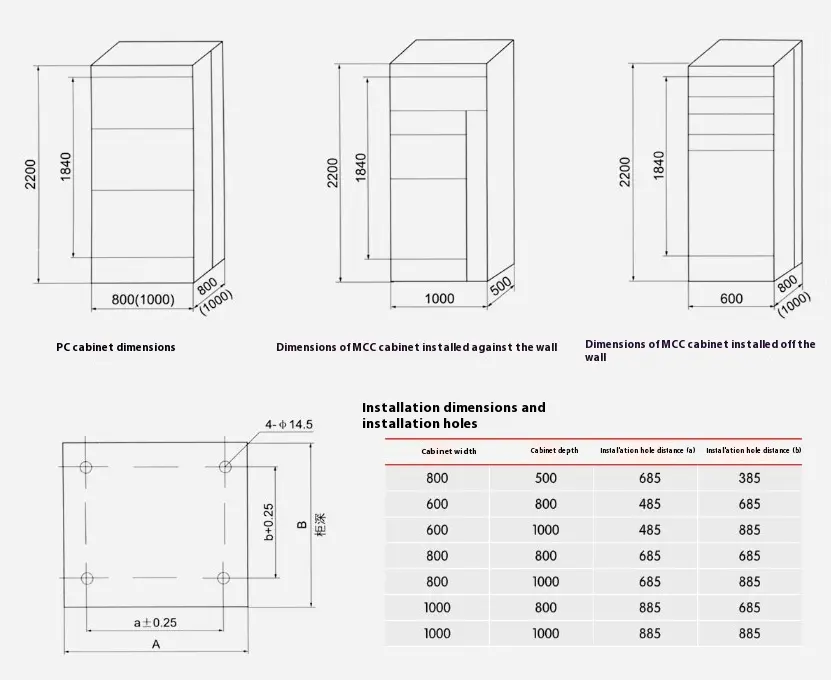

● ابعاد کلی LV Switchgear ، ابعاد نصب

● نمودار شماتیک بنیاد نصب سوئیچ سوئیچ LV از نوع GCK
