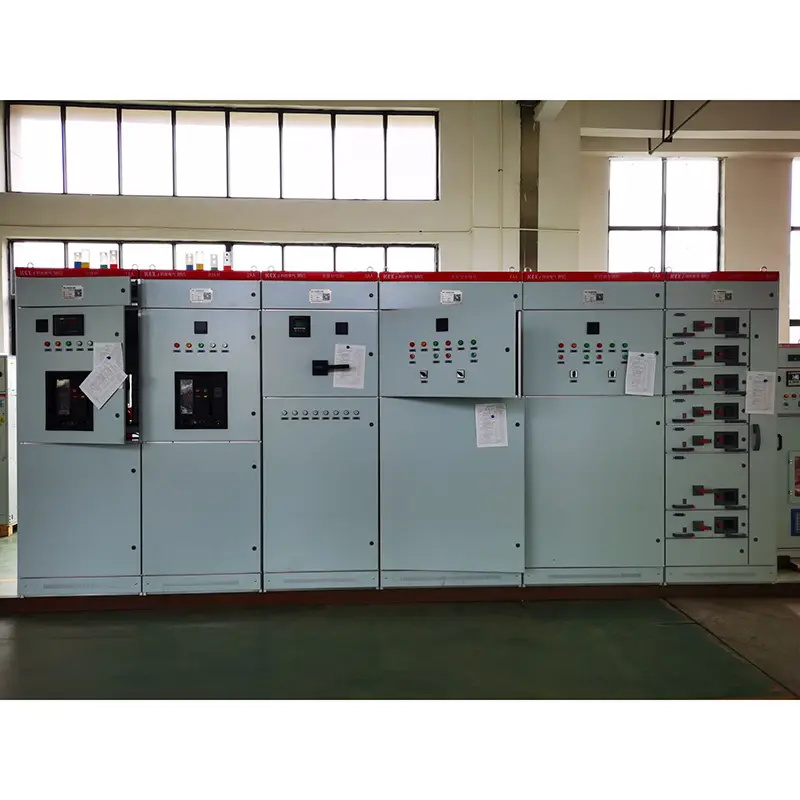

کابینت توزیع ولتاژ کم

● استانداردها

کابینت توزیع برق ولتاژ پایین از نوع MNS مطابق با استانداردهای حرفه ای ملی GB7251.1 سوئیچ ولتاژ کم و JB/T9961 سوئیچ برداشت ولتاژ پایین و استانداردهای حرفه ای بین المللی مانند IEC439-1.VDE0660 PART V.

type کابینت توزیع برق ولتاژ کم از نوع MNS با استفاده از شرایط

▶ دمای محیط ： -5 ~ 40 ℃ ， 24 ساعت به طور متوسط ​​کمتر از 35

▶ شرایط جوی: هوا تمیز است ، و رطوبت نسبی نباید در بالاترین دمای +40 as از 50 ٪ تجاوز کند. در دماهای پایین تر ، رطوبت نسبی بالاتر مجاز است ، به عنوان مثال ، 90 ٪ در +20 ℃ ، اما تغییرات دما باید در نظر گرفته شود و ممکن است گاهی اوقات تراکم رخ دهد.

▶ ارتفاع: کمتر از 1000 متر ، کابینت توزیع ولتاژ کم ولتاژ از نوع MNS برای حمل و نقل و ذخیره سازی در دمای زیر مناسب است: -25 ℃ تا +55 ℃ ، و می تواند در مدت زمان کوتاهی به 70 ℃ برسد. تحت این دمای شدید ، دستگاه نباید به طور غیرقابل برگشت آسیب دیده باشد و باید به طور عادی کار کند.

▶ اگر شرایط فوق قابل رعایت نباشد ، باید از طریق مشاوره بین کاربر و Kexun حل و فصل شود.

▶ هنگامی که این دستگاه در سیستم عامل های حفاری و تولید نفت در خارج از کشور و نیروگاه های هسته ای استفاده می شود ، توافق فنی به طور جداگانه امضا می شود.

parameters پارامترهای فنی اساسی کابینت توزیع برق ولتاژ کم نوع MNS

◆ عملکرد الکتریکی

◆ درجه IP

مطابق با استانداردهای IEC529 و DIN40050. IP30 از مواد جامد بزرگتر از φ φ2.5mm محافظت می کند ، IP40 از مواد جامد بزرگتر از φ 41.0mm محافظت می کند ، و IP54 در برابر گرد و غبار و پاشیدن از هر جهت محافظت می کند (لطفاً هنگام سفارش سطح حفاظت IP54 با سازنده مشورت کنید).

◆ ساختار کابینه

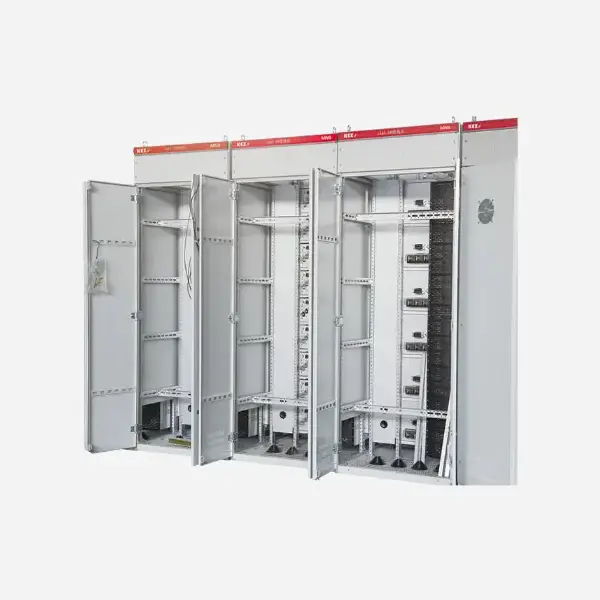

ساختار اصلی کابینت توزیع ولتاژ کم از پروفایل های C شکل تشکیل شده است. بخش C با خم شدن صفحه فولادی با E = 25mm به عنوان سوراخ نصب ماژول تشکیل می شود. تمام کابینت ها و پارتیشن های داخلی گالوانیزه و تصفیه شده است. در اطراف پانل های درب ، پانل های جانبی از اسپری الکترواستاتیک با ولتاژ بالا ساخته شده اند. شکل زیر را برای ساختار اساسی کابینت مشاهده کنید.

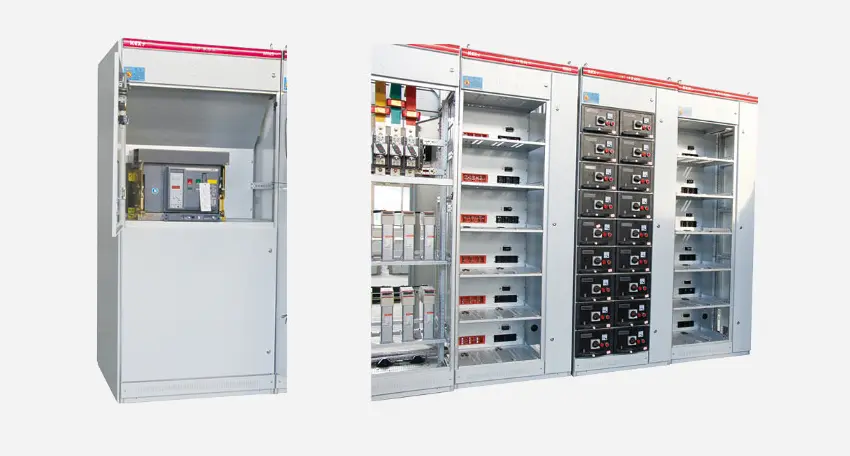

◆ نوع کابینت سوئیچ

1. فاصله بین مراکز توزیع برق (PC1: EMAX ، MT ، 3WN ، AH ، ME Series Circuit Circuit را می توان استفاده کرد.

2. کابینت مرکز کنترل موتور (MCC): توسط کشوهای بزرگ و کوچک مونتاژ می شود ، و سوئیچ اصلی هر حلقه ، شکن مدار مورد پلاستیکی بالا یا سوئیچ بار چرخشی را با فیوز تصویب می کند. کابینت جبران ضریب قدرت اتوماتیک (با دستگاههای جبران کننده فاکتور قدرت دستی ، اتوماتیک و از راه دور)

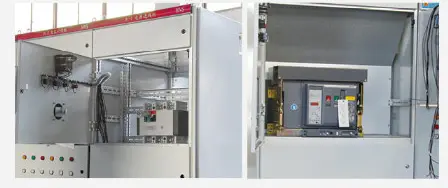

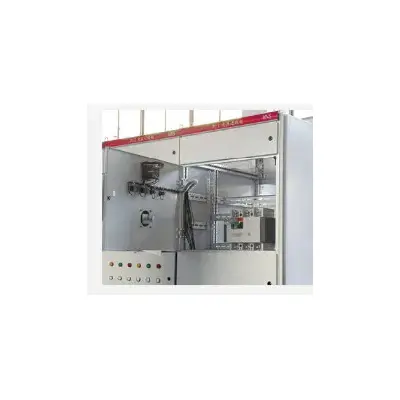

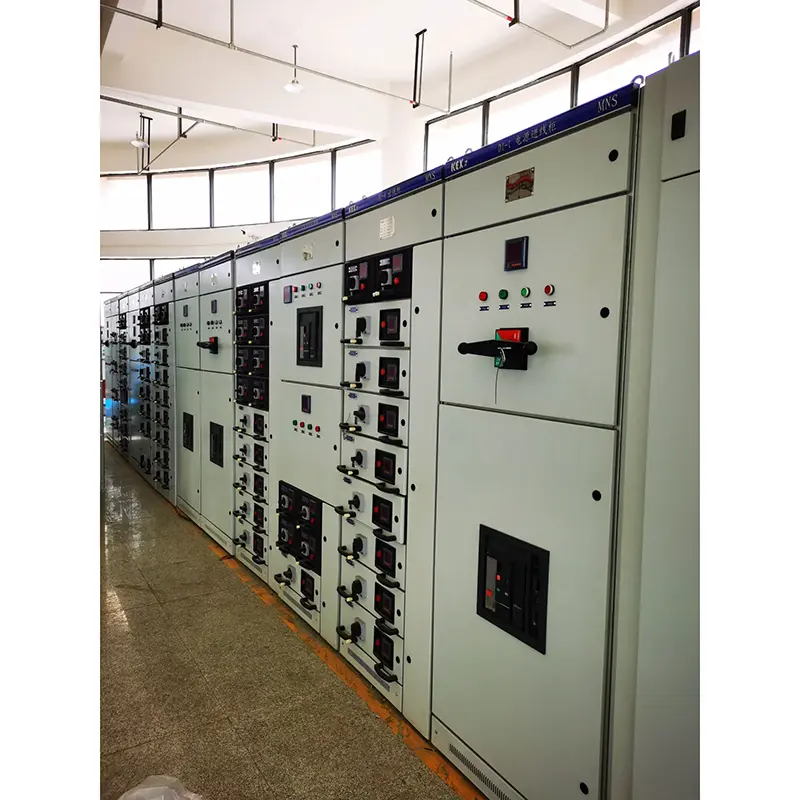

◆ کابینت مرکز توزیع برق (PC)

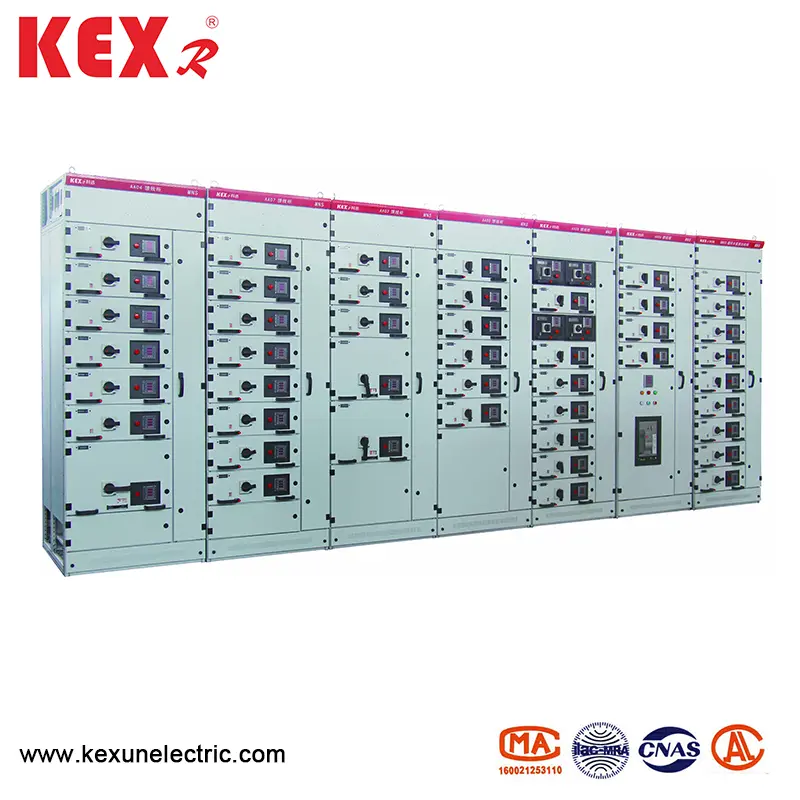

کابینت مرکز کنترل موتور (MCC)

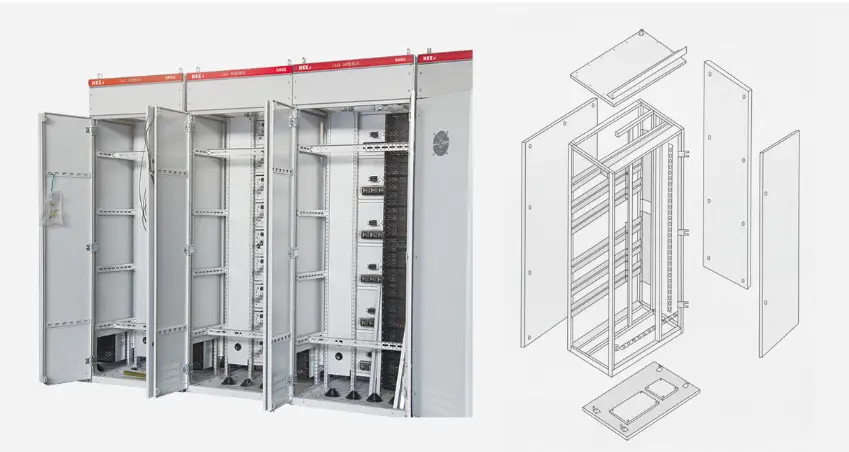

structure ساختار قاب کابینت متشکل از پروفایل های C شکل

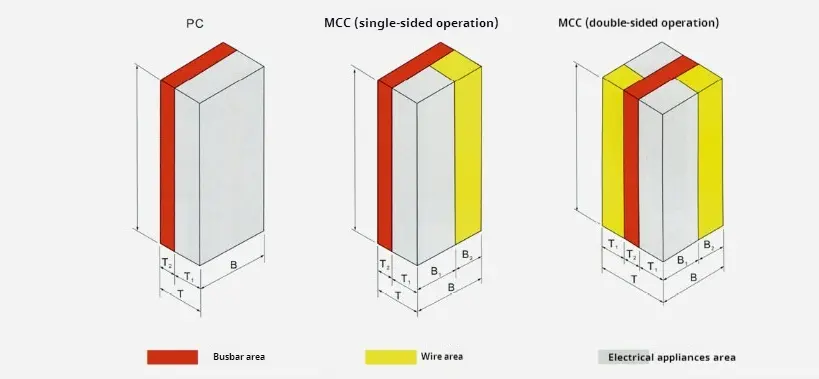

◆ نمودار شماتیک از کابینت توزیع ولتاژ کم نوع MNS

● طراحی پارتیشن کابینت

◆ مرکز توزیع برق (PC)

(1) کابینت رایانه شخصی به سه محفظه تقسیم می شود. محفظه اتوبوس افقی: در پشت کابینت ؛ محفظه واحد عملکردی: در قسمت بالای قسمت بالایی کابینت یا در سمت چپ جلوی کابینت.

(2) اقدامات تقسیم بندی: محفظه اتوبوس افقی و محفظه واحد عملکردی توسط صفحات فولادی از هم جدا می شوند. محفظه حلقه کنترل از محفظه واحد عملکردی توسط یک پوشش پلاستیکی پلی فنیلن اتر از شعله جدا می شود.

(3) قطع کننده مدار فریم که در کابینت نصب شده است می تواند به صورت دستی در خارج از کابینت در حالت بسته کار کند. حالت باز و بسته شدن مدار را مشاهده کنید و قضاوت کنید که آیا قطع کننده مدار در موقعیت آزمایش قرار دارد یا موقعیت کار با توجه به رابطه موقعیت بین مکانیسم عملیاتی و درب.

(4) یک ساختار جداسازی بین مدار اصلی و مدار کمکی طراحی شده است. واحدهای الکتریکی کمکی متشکل از متر ، چراغ های سیگنال و دکمه ها همه روی صفحه پلاستیکی نصب شده اند و پوشش ساخته شده از پلاستیک فوم پلی اورتان با ذوب شعله از مدار اصلی پشت تخته جدا می شود.

◆ مرکز کنترل موتور بیرون کشش و مرکز توزیع برق جریان کوچک (MCC)

کابینت MCC از نوع کشو به سه محفظه تقسیم می شود ، یعنی محفظه اتوبوس افقی در پشت کابینت ، محفظه واحد عملکردی در سمت چپ در جلوی کابینت و محفظه کابل در سمت راست در قسمت جلوی کابینت. محفظه اتوبوس افقی و محفظه واحد کاربردی توسط تابلوهای کاربردی ساخته شده از پلاستیک های فوم شده با شعله از هم جدا می شوند و محفظه کابل از محفظه اتوبوس افقی و محفظه واحد عملکردی توسط صفحات فولادی جدا می شود. مرکز کنترل موتور MCCI) کشوها به پنج نوع زیر تقسیم می شوند: 8E/4: ارتفاع 200 × عرض 150 × عمق 400 میلی متر. 8E/2: ارتفاع 200 × عرض 300x عمق 400 میلی متر. 8E: ارتفاع 200 × عرض 600 × عمق 400 میلی متر. 16E: ارتفاع 400 × عرض 600 × عمق 400 میلی متر. 24E: ارتفاع 600 × عرض 600 × عمق 400 میلی متر.

structure ساختار کابینت سوئیچ خروجی عقب

به منظور کاهش عرض چیدمان کابینت سوئیچ ، اتوبوس اصلی کابینت سوئیچ به صورت افقی در بالای کابینت سوئیچ نصب می شود و نیمی از عقب کابینت یک اتاق کابل است که در آن کابل های ورودی و خروجی به هم وصل می شوند. قسمت جلوی کابینت سوئیچ اتاق دستگاه است که در آن واحدهای کاربردی سوئیچ نصب شده است. در این سیستم ، اتاق کابل در کنار کابینت سوئیچ به کابینت عقب منتقل می شود که باعث می شود عرض چیدمان کابینت سوئیچ را به شدت کاهش دهد تا بیشتر الزامات طرح فضایی زیرزمین را برآورده کند.

کابینت فیدر 600 میلی متر عرض و عمق 1000/1200 میلی متر دارد و یک اتاق اتوبوس اصلی مستقل در بالای آن است که از اتاق دستگاه جدا شده است. ارتفاع نصب مؤثر محفظه دستگاه جلو 72E (E = 25 میلی متر) است که توسط تخته چند منظوره از محفظه کابل عقب جدا می شود و از فضای نصب کابینت سوئیچ ، با ساختار جمع و جور و پیکربندی واحد انعطاف پذیر استفاده می کند. اتاق کابل در پشت دارای یک درب است که برای نصب و نگهداری مناسب است. عرض کابینت ورودی با توجه به جریان قاب واحد ورودی تعیین می شود. عرض توصیه شده 400/600/800/1000 میلی متر و عمق کابینت 1000 میلی متر است.

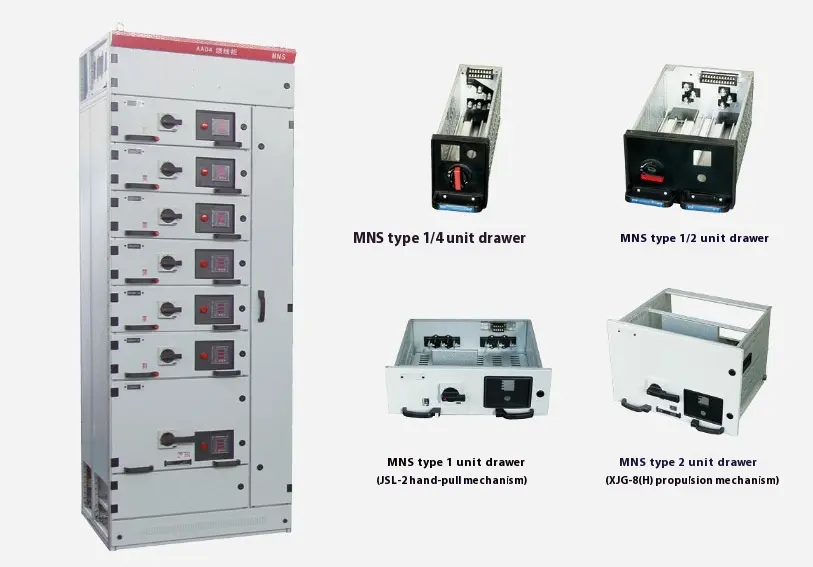

● نوع کشو

(1) 8E/4: 4 واحد کشو را در فضای ارتفاع 8E جمع کنید.

(2) .8E/2: 2 واحد کشو را در فضای ارتفاع 8E جمع کنید.

(3) 8E: یک واحد کشو را در فضای ارتفاع 8E جمع کنید.

(4) 16E: یک واحد کشو را در ارتفاع 16E (400 میلی متر) جمع کنید.

(5) 24E: یک واحد کشو را در ارتفاع 24E (600 میلی متر) جمع کنید. پنج نوع واحد کشو را می توان به صورت جداگانه در یک کابینت مونتاژ کرد و همچنین می تواند برای مونتاژ مختلط استفاده شود. برای حداکثر تعداد واحدهای کشو که می توانند در یک کابینت برای مونتاژ تک قرار بگیرند ، جدول زیر را مشاهده کنید.

clocket اتصال الکتریکی و مکانیکی کشوها

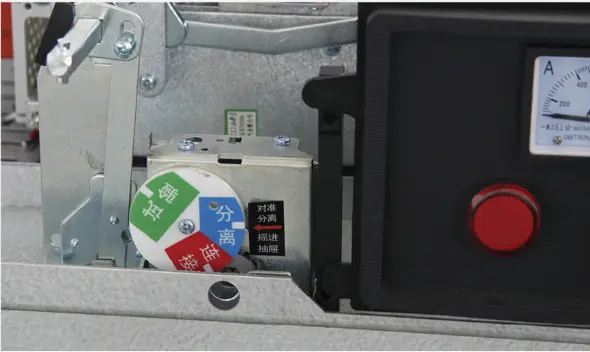

واحد کشو دارای موقعیت اتصال مکانیکی قابل اعتماد است که توسط دسته عملیاتی کنترل می شود و دارای موقعیت های بسته ، آزمایش ، نقاشی و انزوا آشکار و دقیق است. شکل را برای عملکرد مکانیسم کار مشاهده کنید. به منظور تقویت اقدامات احتیاطی ، قفل قفل ها را می توان پس از قرار دادن دسته عملیاتی اضافه کرد و تا سه قفل نیز می توان اضافه کرد ، همانطور که در شکل سمت چپ نشان داده شده است. بعد از اینکه واحد کشو در جای خود قرار گرفت ، باید مطابق با عملکرد و موقعیتی که در شکل 4 و شکل 5 ذکر شده است ، مطابق با عملکرد عملکردی عمل کند ، در غیر این صورت به راحتی به قطعات ساختاری آسیب می رساند ، بنابراین لطفاً هنگام استفاده از آن توجه کنید.

◆ 8E/4 و 8E/2 عملکرد سوئیچ را کار می کنند

◆ 8EAND 16E ، 24E عملکرد سوئیچ را کار می کند

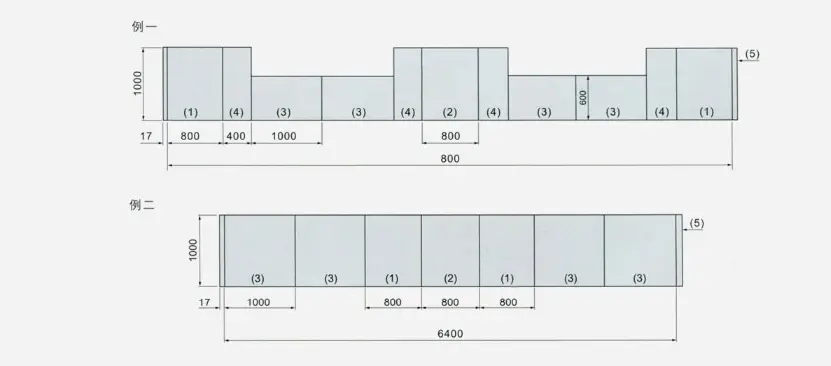

◆ نمودار شماتیک حالت ترکیبی

● نصب ، استفاده و نگهداری

1. هنگامی که دستگاه به مقصد می رسد ، ابتدا بررسی کنید که آیا جعبه بسته بندی کامل است یا خیر. اگر دستگاه بلافاصله نصب نشده باشد ، باید در یک مکان خشک و تمیز ذخیره شود.

2. توصیه می شود دستگاه به دور از دیوار نصب شود ، یا می توان آن را در مقابل دیوار نصب کرد. هواپیمای پایه نصب باید صاف باشد و خطای افقی فولاد کانال بنیاد 1/1000 و انحراف طول کل 3 میلی متر است.

3. توصیه می شود از درجه 8.8 و واشر تنش برای رفع پیچ تمام قطعات رسانا استفاده کنید و گشتاور محکم کننده توصیه شده در جدول زیر نشان داده شده است:

4. غلاف سر کابل و تعداد مشخصی از اتصالات مس برای مدار ثانویه تهیه شده توسط لوازم جانبی Scheme MCC. (به منظور سازگاری با پردازش فشار سرد مفاصل مس ، سیمهای انعطاف پذیر چند هسته ای برای کابل های ثانویه توصیه می شوند).

5. پس از اتصال کابل ، قسمت پایین دستگاه باید بسته شود تا حیوانات کوچک از خزیدن به داخل کابینت جلوگیری کنند و باعث تصادفات کوتاه شوند.

6. پس از نصب یا تنظیم ، قبل از شروع کار ، بازرسی ها و آزمایشات زیر مورد نیاز است:

▶ بررسی کنید که آیا تجهیزات الکتریکی و سیم کشی کنترل شده در دستگاه الزامات نقشه های کارخانه را برآورده می کنند.

▶ عملکرد دستی سوئیچ های مختلف باید بدون ناهنجاری یا لگد زدن انعطاف پذیر باشد.

▶ بررسی کنید که آیا اقدامات مکانیسم اتصال مکانیکی و دستگاه در هم تنیده برقی صحیح و قابل اعتماد است ، که باید نیازهای سیستم را برآورده کند.

▶ بررسی کنید که آیا مقاومت عایق مدار اصلی و مدار کنترل الزامات مشخص شده را برآورده می کند.

▶ بررسی کنید که آیا تجهیزات الکتریکی نصب شده در دستگاه در تماس خوبی است و نیازهای فنی خود لوازم الکتریکی را برآورده می کند.

▶ بررسی کنید که آیا در داخل دستگاه هیچ ماده خارجی وجود دارد و آیا پیچ های نصب قسمت های مختلف سست است یا خیر.

◆ دستورالعمل های عملیاتی برای بیرون کشیدن MCC:

(1) فقط پس از ورود به پایین کشو به درستی آیا می توان آن را به داخل کابینت فشار داد ، در غیر این صورت کشو آسیب دیده یا نمی توان بیرون کشید.

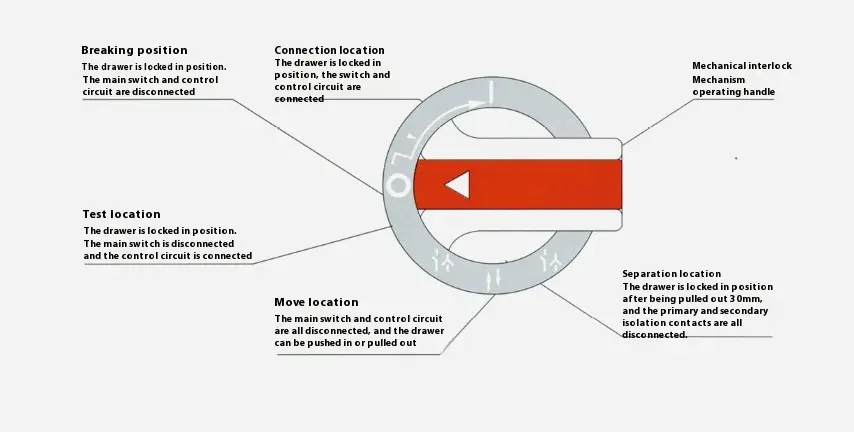

(2) برای نمادها و توابع موجود در پانل کشوهای 8E/4 و 8E/2 به شکل 4 مراجعه کنید. فلش از موقعیت شکستن "o" به موقعیت کار "من" در شکل نشان می دهد که دسته عملیاتی ابتدا باید تحت فشار قرار گیرد و سپس از "o" به "من" بچرخد. هنگام بازگشت ، دیگر نیازی به فشار دادن آن نیست ، فقط دسته "I" را به "O" تبدیل کنید و بعد از رها کردن ، دسته.

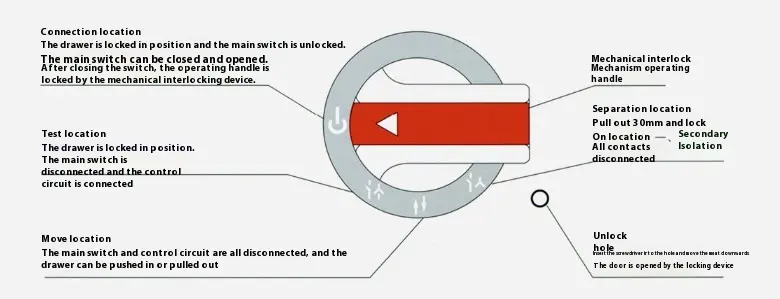

(3) برای نمادها و توابع موجود در پانل کشو 8E-24E شکل 5 را ببینید. هنگامی که دسته به وضعیت کار می رسد ، مکانیسم قفل مکانیکی را روی سوئیچ اصلی آزاد می کند و سپس سوئیچ اصلی را می توان بسته و باز کرد. با این حال ، هنگامی که سوئیچ اصلی بسته شد ، دسته مکانیسم اتصال نمی تواند کار کند. یک پوشش پلاستیکی کوچک روی درب در گوشه پایین سمت راست وجود دارد که علامت آن را برآورده می کند ، که مکانیسم باز کردن درب است. روند کار به شرح زیر است: وقتی کشو در حالت کار قرار دارد ، اگر می خواهید درب را باز کنید ، ابتدا پوشش کوچک را بیرون بکشید ، سپس پیچ گوشتی را درون سوراخ قرار دهید و قفل را به سمت پایین حرکت دهید تا در را باز کند. حتما پس از باز کردن درب ، پوشش پلاستیکی کوچک را بپوشانید ، در غیر این صورت سطح حفاظت اصلی از بین می رود.

● حمل و نقل و ذخیره دستگاه ها

▶ دستگاه مجاز به نوک زدن و دچار لرزش شدید نیست.

plate از صفحه زاویه حمل و نقل باید هنگام بلند کردن دستگاه پس از باز کردن استفاده شود و زاویه شامل دو سیم و طناب فولادی باید 1200 پوند باشد. اگر از کامیون لیفتراک ، غلتک یا کلاغ استفاده شود ، مجاز نیست که مستقیماً روی زیر قاب دستگاه انجام شود.

▶ هنگامی که دستگاه در محل نصب شده است ، اگر می خواهید موقعیت را برای مسافت کوتاه جابجا کنید ، می توانید آن را در چهار گوشه شاسی ترشی کنید.

products محصولات الکتریکی و قطعات مجاز به جداسازی در خواست در دستگاه نیستند.

▶ از مرطوب شدن باران باید جلوگیری شود و دمای محیط باید مطابق با مفاد مربوط به این نمونه باشد.

● کامل بودن محصولات

کابینت توزیع برق ولتاژ کم نوع MNS با لیست بسته بندی ، گواهی محصول ، کتابچه راهنمای دستورالعمل محصول و نقشه های لازم وصل شده است و کلید درب و قطعات یدکی ارائه شده با توجه به لیست پشتیبانی ضمیمه شده است.
