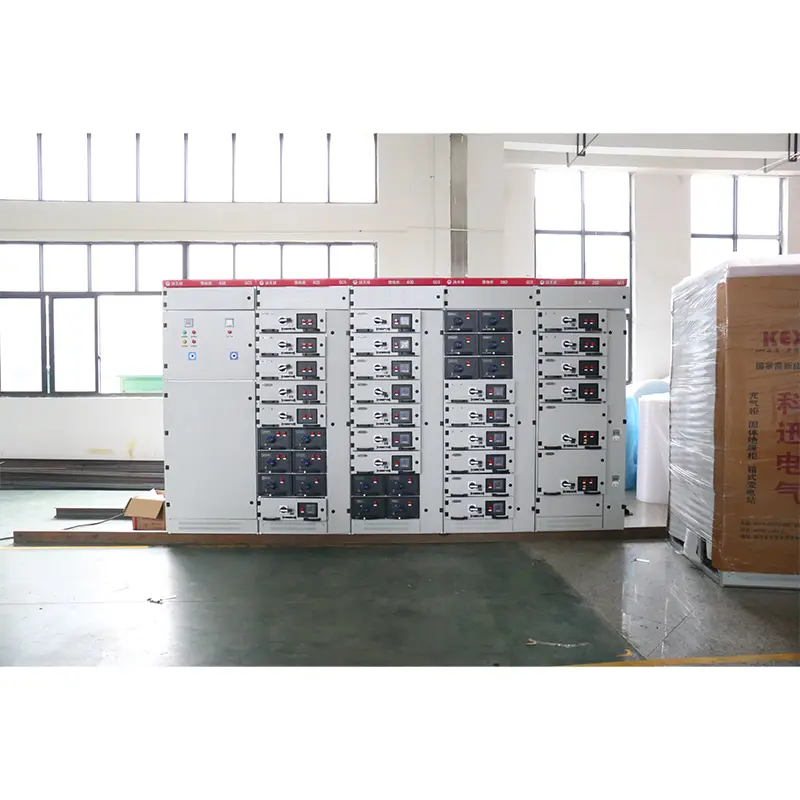

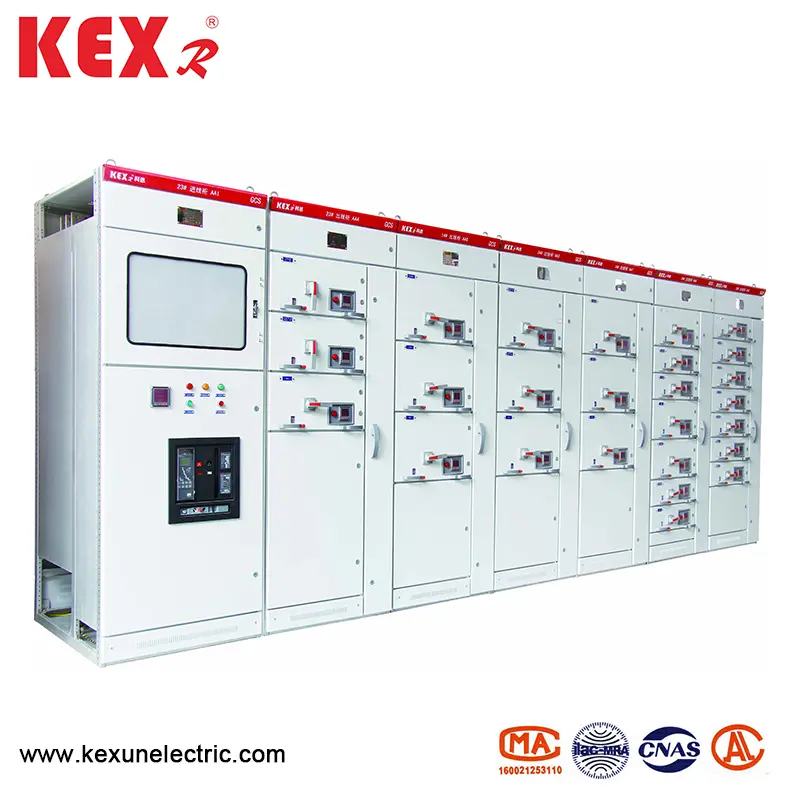

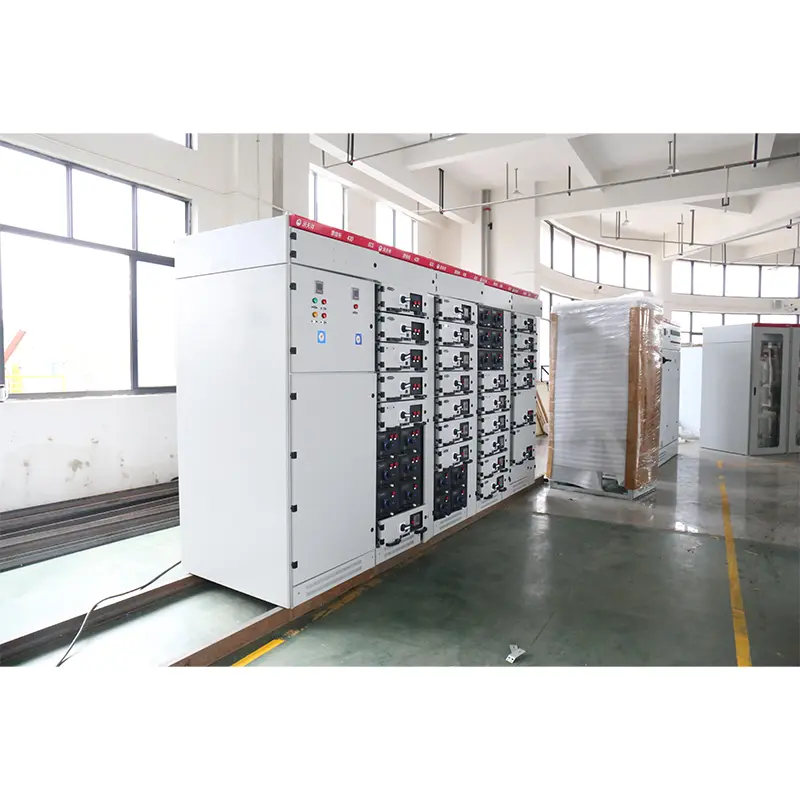

کابینت سوئیچ استخراج ولتاژ کم

index شاخص عملکرد

طراحی کابینت سوئیچ استخراج ولتاژ کم نوع GCS مطابق با استانداردهای زیر است:

▶ IEC439-1 سوئیچ ولتاژ کم و کنترل

switchgear ولتاژ کم GB7251

▶ ZBK36001 سوئیچ کشش ولتاژ کم

● پارامترهای اساسی

ساختار اصلی

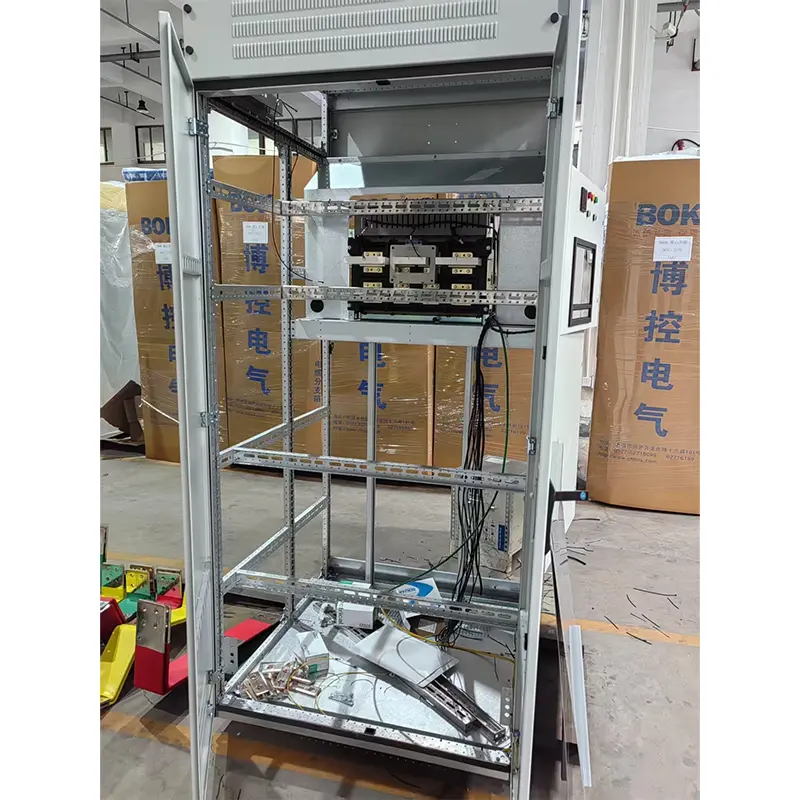

قاب اصلی کابینت سوئیچ استخراج ولتاژ کم نوع GCS از نوع 8MF از نوع باز استیل ، و دو طرف بخش از جنس استیل به ترتیب دارای سوراخ های نصب با مدول 20 میلی متر و 100 میلی متر و 9/9 میلی متر است ، بنابراین نصب داخلی انعطاف پذیر و راحت است.

frame قاب اصلی به دو شکل مونتاژ طراحی شده است ، یعنی ساختار کاملاً مونتاژ شده و ساختار جزئی جوش داده شده (قاب جانبی و پرتو متقاطع) برای انتخاب کاربران.

▶ هر اتاق کاربردی دستگاه از یکدیگر جدا شده و محفظه های آن به اتاق واحد عملکردی ، اتاق اتوبوس و اتاق کابل تقسیم می شوند. عملکرد هر محفظه نسبتاً مستقل است.

bus اتوبوس اصلی افقی به صورت افقی در پشت کابینت چیده شده است ، که این یک اندازه گیری اساسی برای ایجاد مدار اصلی دستگاه است که دارای قدرت اتصال کوتاه بالایی است.

▶ طراحی محفظه کابل باعث می شود کابل ها بالا و پایین بروند.

▶ سری اندازه کابینت عمومی دستگاه (به جدول زیر مراجعه کنید):

itive واحد عملکرد

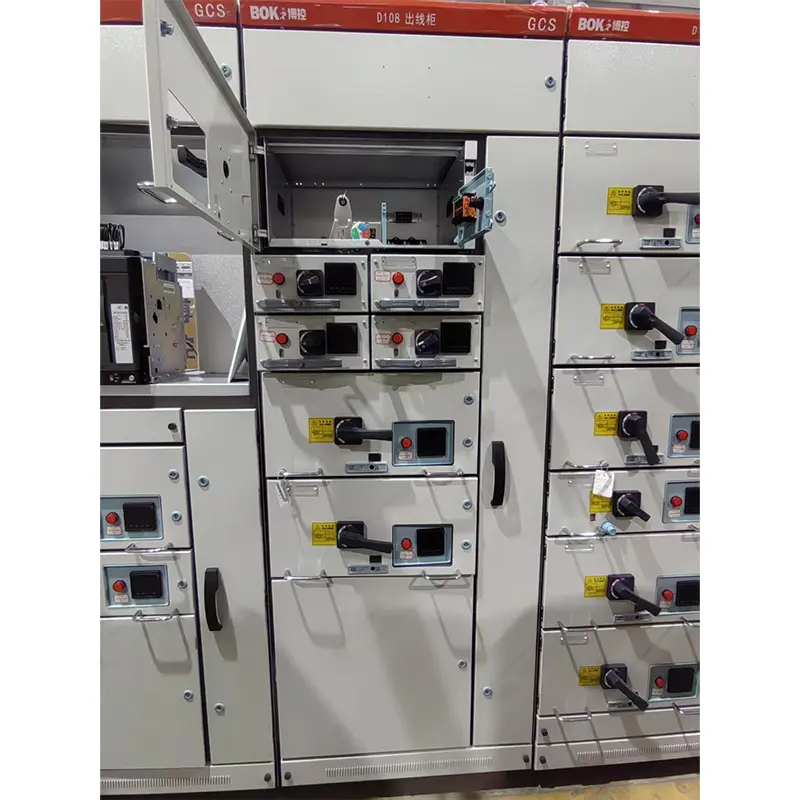

1. ارتفاع کشو 160 میلی متر است. این مجموعه به 1/2 واحد ، 1 واحد ، 3/2 واحد ، 2 واحد ، 3 واحد و سری پنج تقسیم می شود. جریان امتیاز واحد واحد 400A یا کمتر است.

2. کشو فقط در بعد ارتفاع تغییر می کند و عرض و بعد آن بدون تغییر باقی می ماند. کشوها با همان واحدهای عملکردی قابلیت تعویض خوبی دارند.

3. هر کابینت MCC می تواند حداکثر 11 کشو یک واحدی یا کشو 22 1/2 واحدی مجهز شود. که در آن بیش از یک واحد کشو یک صفحه پشتی چند منظوره را اتخاذ می کند.

4. طبق جریان ، خطوط ورودی و خروجی کشو تعداد متفاوتی از افزونه ها را با همان ساختار تراشه اتخاذ می کنند.

5. 1/2 کشو و اتاق کابل توسط آداپتور ZJ-2 با ساختار صفحه پشتی متصل می شوند.

6. اتصال بین کشو واحد و اتاق کابل آداپتور ZJ-1 را با همان نوار اندازه یا ساختار لوله با توجه به درجه بندی فعلی اتخاذ می کند.

7. واحد کشو مجهز به دستگاه اتصال مکانیکی است.

components مؤلفه های اصلی الکتریکی

اصل انتخاب مؤلفه های اصلی الکتریکی مبتنی بر فناوری وارداتی است که می تواند به صورت سری در چین تولید شود و الزامات عملکرد بالای دستگاه را برآورده کند

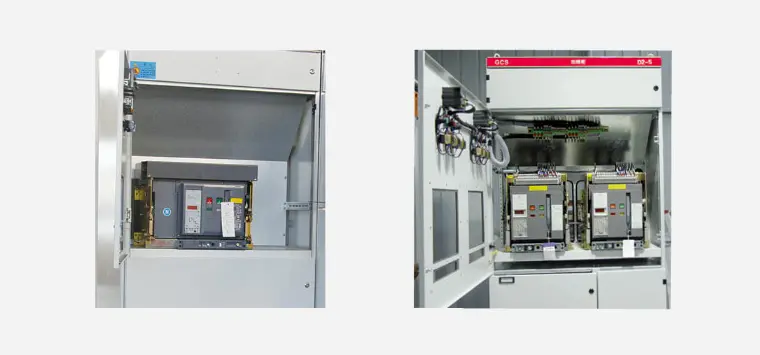

▶ قطع کننده منبع تغذیه و واحد فیدر به طور عمده سری AH را انتخاب می کند. سایر سری های M تولید شده توسط شرکت اشنایدر و سری F که توسط شرکت ABB با عملکرد پیشرفته تر تولید شده است نیز می تواند انتخاب شود. AH Circuit Breaker ویژگی های عملکرد خوب ، ساختار جمع و جور ، وزن سبک و سری قوی را دارد. قیمت نسبتاً پایین است ، نگهداری و استفاده از آن مناسب است و تمام شاخص های عملکرد می توانند الزامات این دستگاه را برآورده کنند.

▶ واحد کشو (واحد کنترل موتور ، واحد خوراک جزئی) قطع کننده های مدار به طور عمده CM1 و TG.TM30 Series Plastic Case Circuit Circuit را انتخاب می کنند و برخی NZM را انتخاب می کنند که توسط شرکت Moeller تولید شده است. سری 100A. این سوئیچ ها ویژگی های عملکرد خوب ، ساختار جمع و جور ، قوس کوتاه یا بدون قوس و شاخص های فنی و اقتصادی بالا را دارند که می تواند الزامات این دستگاه را برآورده کند.

▶ سوئیچ جداسازی و سوئیچ جداسازی فیوز باید سری Q باشد. این سریال دارای قابلیت اطمینان بالا و توانایی شکستن قوی است و می تواند به هم پیوستن مکانیکی تحقق بخشد.

fuse فیوز اصلی سری NT است. 5. کنتاکتورهای AC باید از سری B و LCI-D باشند ..

● خصوصیات کابینت سوئیچ استخراج ولتاژ کم نوع GCS

1. ظرفیت گرمای آداپتور را بهبود ببخشید و افزایش دمای اضافی ناشی از افزایش دما آداپتور به اتصال ، سر کابل و فاصله را به شدت کاهش دهید.

2. جدایی بین واحدهای عملکردی و محفظه ها واضح و قابل اعتماد است و عدم موفقیت یک واحد بر کار واحدهای دیگر تأثیر نمی گذارد ، به طوری که شکست به حداقل دامنه محدود می شود.

3. ترتیب افقی اتوبوس ها باعث می شود دستگاه از پایداری پویا و حرارتی خوبی برخوردار باشد و می تواند در برابر تأثیر جریان اتصال کوتاه 80/176KA مقاومت کند.

4. تعداد مدارهای موجود در یک کابینت 4.mcc تک به 22 است ، با توجه به نیاز درهای برقی اتوماتیک (ماشین آلات) در تولید برق ، سیستم های پتروشیمی و سایر صنایع با ظرفیت واحد واحد.

5. اتصال بین دستگاه و کابل خارجی در محفظه کابل تکمیل شده و کابل می تواند بالا و پایین برود. ترانسفورماتور فعلی در محفظه کابل نصب شده است که باعث می شود نصب و نگهداری راحت باشد.

6. در همان سیستم توزیع برق ، جریان اتصال کوتاه را می توان با تطبیق راکتورهای محدود کننده جریان محدود کرد ، ولتاژ اتوبوس را می توان با یک مقدار مشخص تثبیت کرد و الزامات برای مقاومت کوتاه اتصال قطعات را می توان تا حدی کاهش داد.

7. واحد کشو تعداد کافی از اتصالات ثانویه (32 جفت برای واحد 1 و بالاتر و 20 جفت برای واحد 1/2) دارد که می تواند نیازهای رابط رایانه و حلقه کنترل اتوماتیک را برای تعداد مخاطبین برآورده کند

circuit مدار کمکی

طراحی نمودار مدار کمکی مطابق با مقررات فنی برای طراحی انرژی کمکی نیروگاه های حرارتی و سایر مقررات فنی طراحی مربوط است. این سیستم برای سیستم قدرت ولتاژ کم نیروگاه ها و پست ها و سیستم توزیع انرژی با ولتاژ کم در کارخانه ها ، معادن و ساختمانهای مرتفع مناسب است. طرح مدار کمکی کارخانه ها و معادن مطابق طرح اصلی مدار طراحی شده است که به واحدهای عملکردی خط منبع تغذیه ، خط فیدر (PC) و خط فیدر موتور (MCC) تقسیم می شود.

pack بسته محصول

تولید کننده باید اسناد و لوازم جانبی زیر را در هنگام تهیه ارائه دهد:

▶ لیست دستگاه

▶ گواهی محصول

▶ دستورالعمل استفاده

گزارش آزمون کارخانه

نقشه های الکتریکی مربوطه

▶ کلیدهای درب کابینت ، دستگیره های عملیاتی و قطعات یدکی مشخص شده در قرارداد.

▶ دستورالعمل های نصب اجزای اصلی

دستورالعمل سفارش

قرارداد سفارش کابینت سوئیچ استخراج ولتاژ کم نوع GCS حاوی مطالب زیر است:

▶ مدل کامل محصول شامل شماره اصلی طرح مدار و شماره طرح مدار کمکی است.

نمودار توالی ترکیبی سیستم مدار اصلی

dira نمودار شماتیک الکتریکی مدار کمکی

▶ لیست اجزای موجود در کابینه

▶ تنظیم پارامترهایی مانند ولتاژ ، جریان و زمان در مدار.

▶ سایر جداول خاص متناقض با استفاده عادی از محصول.
