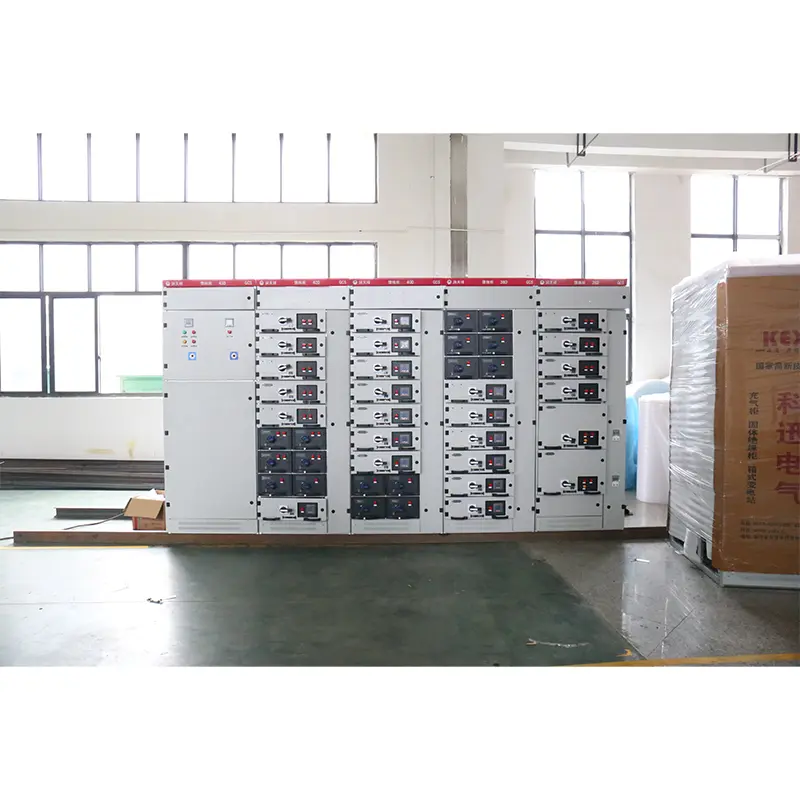

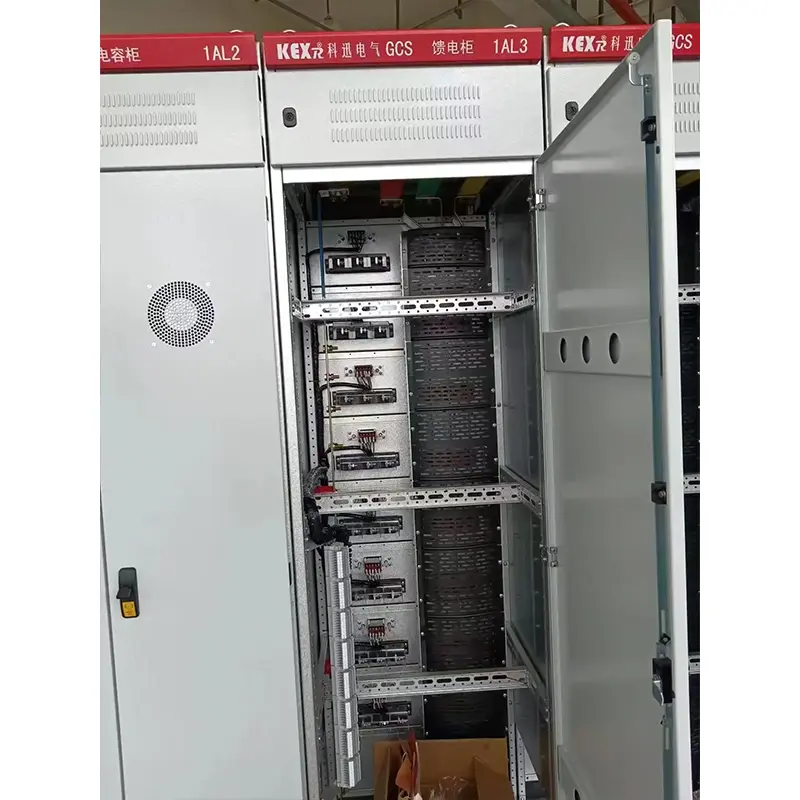

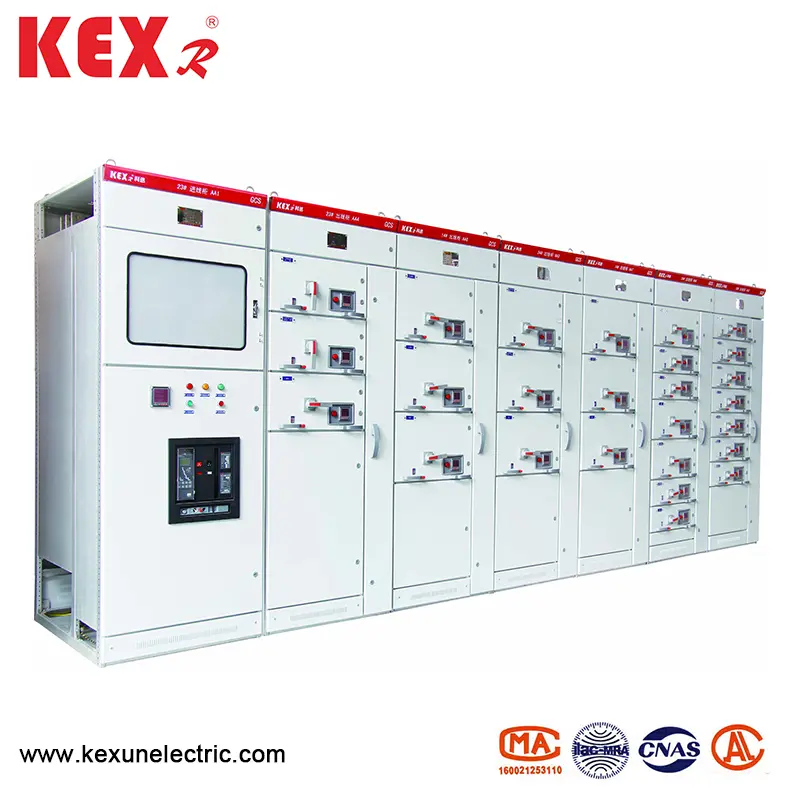

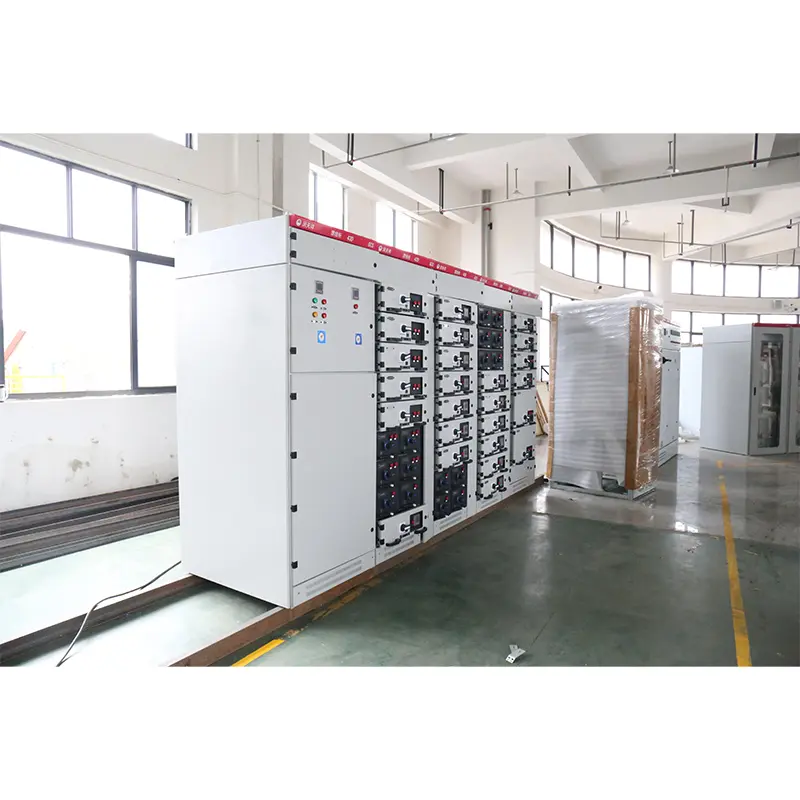

مجموعه کامل ولتاژ کم

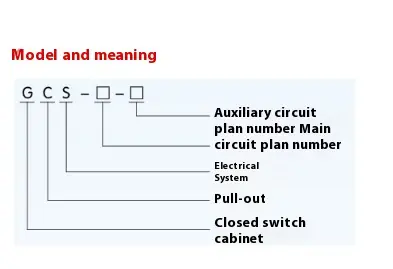

● معنی مدل

● پارامترهای اساسی

ساختار اصلی

frame قاب اصلی نوع GCS ولتاژ کم مجموعه کامل است که از نوع 8MF استفاده می کند.

frame قاب اصلی به دو شکل مونتاژ طراحی شده است ، یعنی ساختار کاملاً مونتاژ شده و ساختار جزئی جوش داده شده (قاب جانبی و پرتو متقاطع) برای انتخاب کاربران.

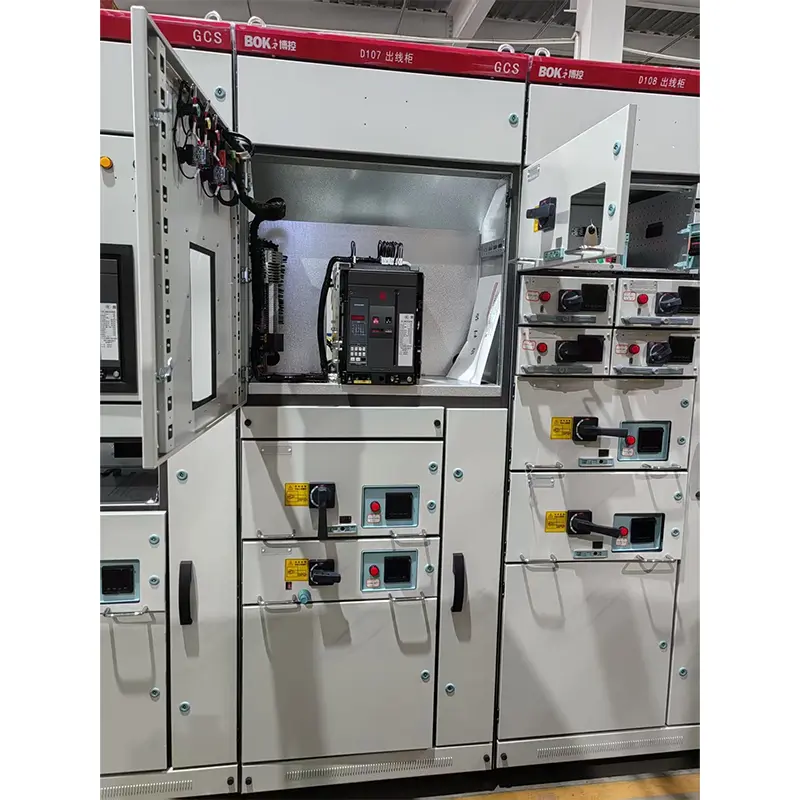

▶ هر اتاق کاربردی دستگاه از یکدیگر جدا شده و محفظه های آن به اتاق واحد عملکردی ، اتاق اتوبوس و اتاق کابل تقسیم می شوند. عملکرد هر محفظه نسبتاً مستقل است.

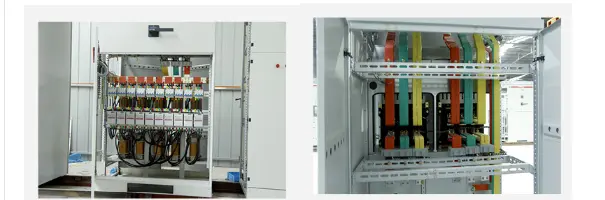

bus اتوبوس اصلی افقی به صورت افقی در پشت کابینت چیده شده است ، که این یک اندازه گیری اساسی برای ایجاد مدار اصلی دستگاه است که دارای قدرت اتصال کوتاه بالایی است.

▶ طراحی محفظه کابل باعث می شود کابل ها بالا و پایین بروند.

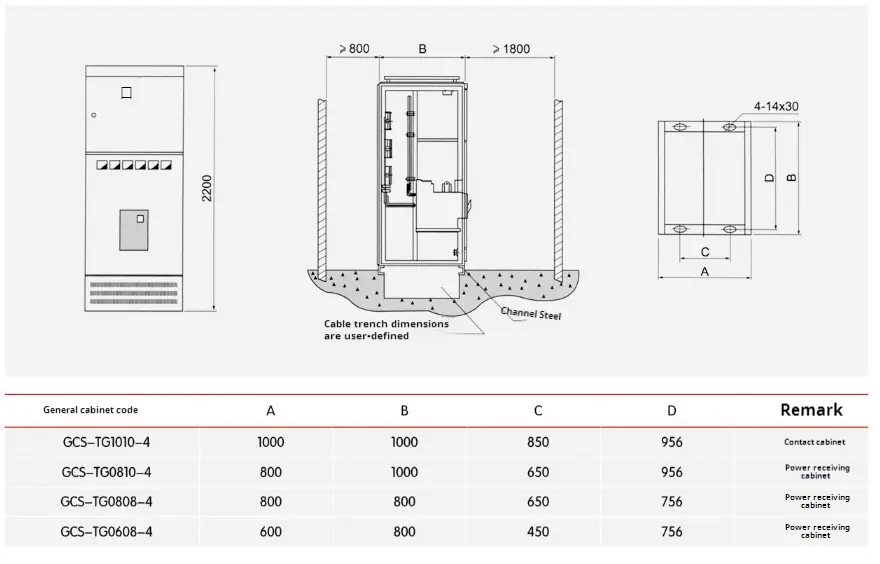

▶ سری اندازه کابینت عمومی دستگاه (به جدول زیر مراجعه کنید):

● نصب و استفاده از نوع GCS TYPE کم ولتاژ کم

◆ پس از ورود محصولات به محل دریافت ، ابتدا باید بررسی کنند که آیا بسته بندی دست نخورده است یا خیر. در صورت یافتن مشکلات ، آنها باید سریعاً به بخش های مربوطه قرارداد اطلاع دهند تا سوابق تجاری را تهیه کنند ، دلایل را با هم تجزیه و تحلیل کنند ، ویزا کنند و با پیامدهای آن برخورد کنند. برای محصولاتی که بلافاصله نصب نشده اند ، باید آنها را در یک مکان مناسب قرار داده و به درستی با توجه به شرایط استفاده عادی و الزامات مقررات ذخیره موقت برای تجهیزات الکتریکی نگهداری شوند. 1. محصول باید مطابق نمودار شماتیک نصب نصب شود (شکل ضمیمه را ببینید). فولاد کانال بنیاد و پیچ و مهره ها هنگام اتخاذ روش اصلاح پیچ توسط کاربر ارائه می شود. هنگامی که اتوبوس اصلی به هم وصل می شود ، اگر سطح به دلیل حمل و نقل ، ذخیره و دلایل دیگر ناهموار باشد ، باید قبل از اتصال و چفت زدن سطح آن باشد.

◆ هنگامی که دستگاه ها به طور جداگانه یا در ستون ها نصب می شوند ، عمودی بودن آنها ، ناهموار بودن سطح کابینت و انحراف شکاف بین کابینت ها باید الزامات موجود در جدول زیر را برآورده کند.

◆ بازرسی و بازرسی پس از مجموعه کامل ولتاژ کم نوع GCS

نصب و قبل از شروع کار

(1) بررسی کنید که آیا رنگ بالا یا سایر مواد پوشش دهنده (مانند پاشش پلاستیکی) کابینت آسیب دیده است و آیا کابینت خشک و تمیز است.

(2) آیا مکانیسم عملیاتی اجزای الکتریکی انعطاف پذیر است ، و نباید نیروی عملیاتی بیش از حد یا بیش از حد وجود داشته باشد.

(3) این که آیا ارتباطات اصلی و کمکی لوازم الکتریکی اصلی قابل اعتماد و دقیق است.

(4) مکانیزم کشو یا کشش باید انعطاف پذیر و سبک باشد ، بدون اینکه دچار ضرب و شتم و برخورد شود.

(5) خطوط مرکزی مخاطبین متحرک و استاتیک کشو یا ساختار ترسیم باید سازگار باشد و مخاطبین باید در تماس نزدیک باشند. عمق درج تماس های اصلی و کمکی باید الزامات را برآورده کند. اتصال مکانیکی یا الکتریکی: عملکرد پاسخ صحیح است و قفل یا رهاسازی باید قابل اعتماد باشد.

(6) کشوها با همان اندازه باید بدون جابجایی و برخورد به راحتی قابل تعویض باشند.

(7) تماس زمینی بین کشو و کابینت باید در تماس نزدیک باشد. هنگامی که کشو به داخل هل داده می شود ، تماس زمینی کشو قبل از تماس اصلی تماس می گیرد و هنگام بیرون کشیدن ، تماس زمینی پس از تماس اصلی قطع می شود.

(8) کالیبراسیون ابزار ، نسبت تحول و قطبیت ترانسفورماتور صحیح است.

(9) مشخصات هسته فیوز باید الزامات طراحی مهندسی را برآورده کند.

(10) رتبه و تنظیم محافظت باید صحیح و قابل اعتماد باشد.

(11) از یک megohmmeter 1000 ولت برای اندازه گیری مقدار مقاومت عایق کاری کمتر از 1MΩ استفاده کنید.

(12) اتصال هر اتوبوس باید خوب باشد ، و نصب تکیه گاه های عایق ، قطعات نصب و سایر لوازم جانبی باید محکم و قابل اعتماد باشد.

◆ از اقدامات احتیاطی از نوع GCS TYPE کم ولتاژ کم استفاده کنید

▶ دستگاه یک مجموعه کامل ولتاژ کم است که در مقابل دیوار نصب نشده است ، از جلو کار می کند و از هر دو طرف نگهداری می شود. فقط متخصصان واجد شرایط می توانند کانال نگهداری و درب کابینت را برای بهره برداری ، بازرسی و نگهداری وارد یا باز کنند.

switch سوئیچ هوا و شکن های مدار مورد قالب برای بسیاری از اوقات از هم جدا و بسته شده اند ، به خصوص پس از جداسازی و بسته شدن مدار کوتاه ، که باعث سوختگی تماس محلی و تولید مواد کربن می شود و این باعث افزایش مقاومت در برابر تماس می شود. بنابراین ، آنها باید در کتابچه راهنمای دستورالعمل قطع کننده مدار نگهداری و بازنگری شوند.

▶ پس از نصب و نگهداری ، جداسازی بین محفظه ها و واحدهای کاربردی باید به شدت بررسی شود تا از جداسازی عملکردی خوب دستگاه اطمینان حاصل شود و از گسترش گسل جلوگیری شود.

pack بسته محصول

تولید کننده باید اسناد و لوازم جانبی زیر را در هنگام تهیه ارائه دهد:

▶ لیست دستگاه

▶ گواهی محصول

▶ دستورالعمل استفاده

گزارش آزمون کارخانه

نقشه های الکتریکی مربوطه

▶ کلیدهای درب کابینت ، دستگیره های عملیاتی و قطعات یدکی مشخص شده در قرارداد.

▶ دستورالعمل های نصب اجزای اصلی

دستورالعمل سفارش

قرارداد سفارش از نوع ولتاژ کم نوع GCS شامل مطالب زیر است:

▶ مدل کامل محصول شامل شماره اصلی طرح مدار و شماره طرح مدار کمکی است.

نمودار توالی ترکیبی سیستم مدار اصلی

dira نمودار شماتیک الکتریکی مدار کمکی

▶ لیست اجزای موجود در کابینه

▶ تنظیم پارامترهایی مانند ولتاژ ، جریان و زمان در مدار.

▶ سایر جداول خاص متناقض با استفاده عادی از محصول.
