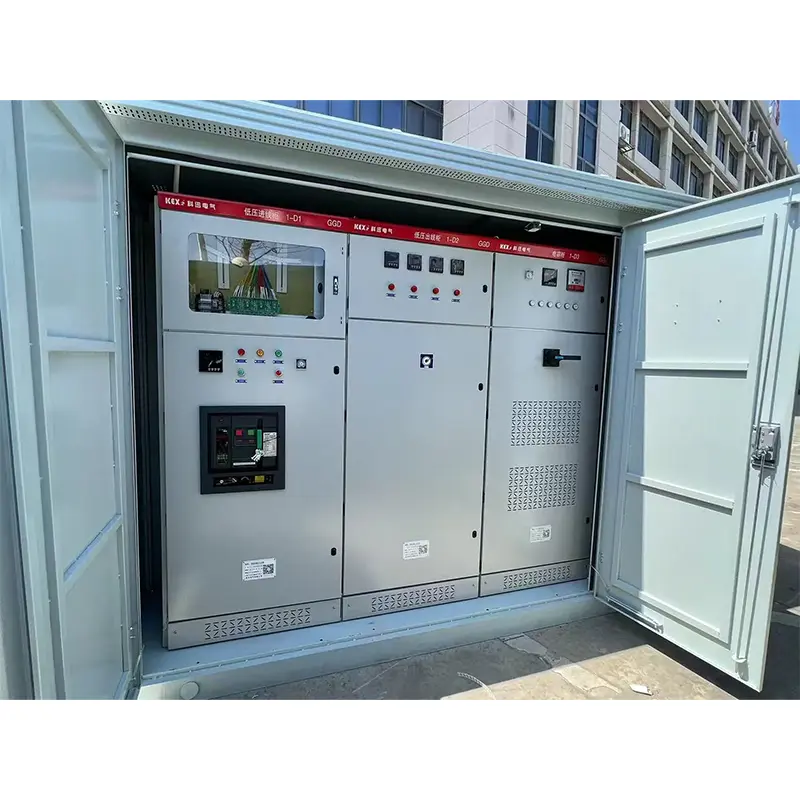

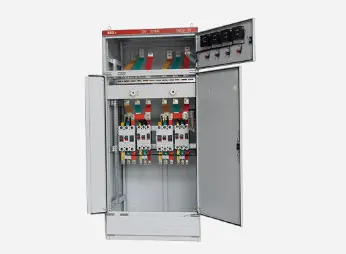

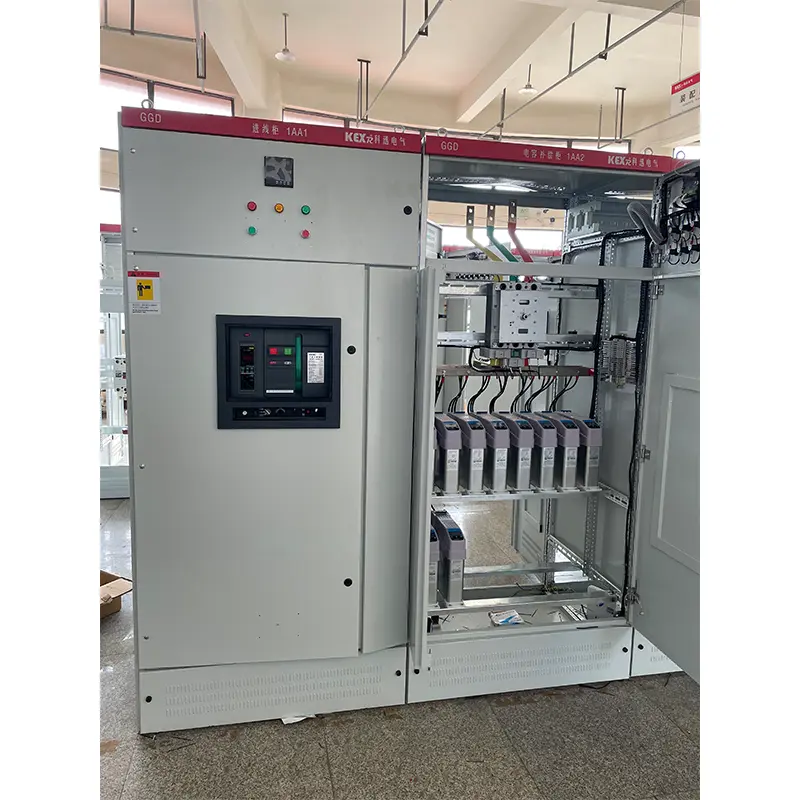

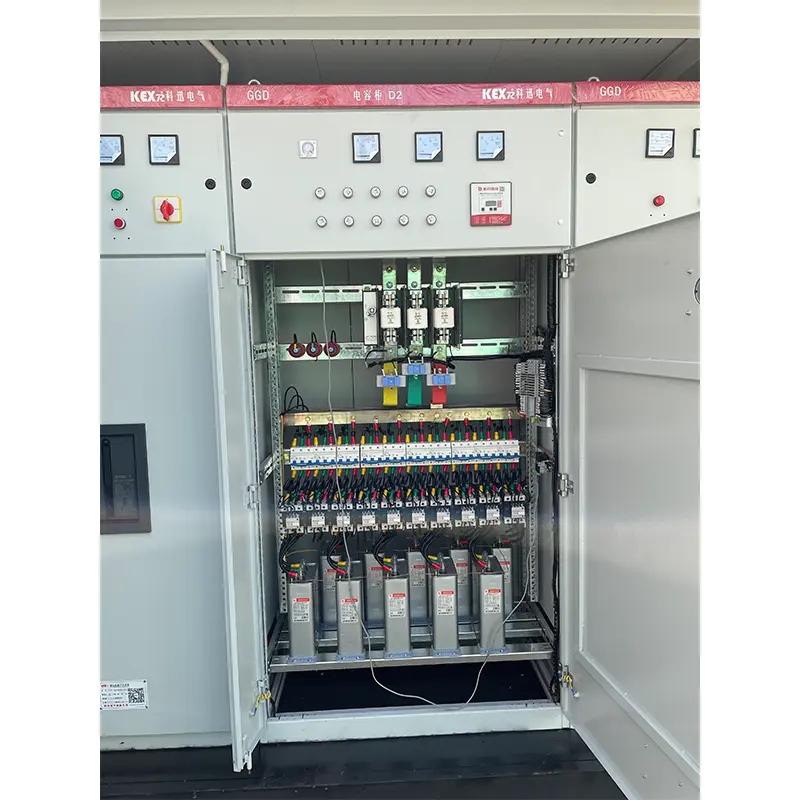

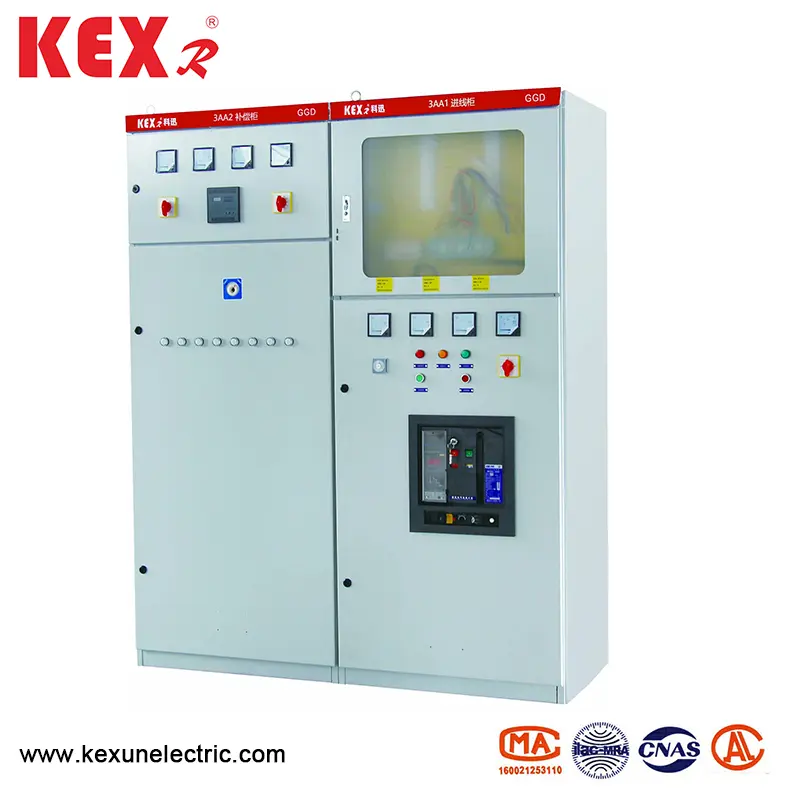

سوئیچ توزیع ولتاژ کم AC

● با استفاده از شرایط GGD Type AC SWITCHARGEAR توزیع ولتاژ کم

▶ دمای هوای محیط نباید از +40 ℃ یا پایین تر از -5 ℃ باشد و میانگین دمای آن در 24 ساعت بالاتر از +35 نیست.

▶ ارتفاع نصب و نصب داخلی و محل استفاده نباید بیش از 2000 متر باشد.

▶ رطوبت نسبی هوای اطراف نباید در بالاترین دمای +40 ℃ از 50 ٪ تجاوز کند و دمای نسبی بزرگتر باید در دمای پایین تر مجاز باشد (به عنوان مثال ، 90 ٪ در +20 ℃) ​​، با توجه به اینکه تأثیر شبنم مشکوک گاه به دلیل تغییرات دما ممکن است رخ دهد.

▶ هنگام نصب تجهیزات ، تمایل با هواپیمای عمودی از 5 تجاوز نمی کند:

▶ تجهیزات باید در مکانی نصب شوند که هیچ گونه لرزش و ضربه خشونت آمیز وجود نداشته باشد ، و جایی که برای خوردگی اجزای الکتریکی کافی نیست.

توجه: هنگامی که کاربران نیازهای ویژه ای دارند ، می توانند با سازنده مذاکره کنند.

parameters پارامترهای اصلی الکتریکی

feature ویژگی طراحی

cabine کابینت سوئیچ توزیع ولتاژ کم ولتاژ از نوع GGD به شکل کابینت عمومی است و این قاب توسط جوشکاری محلی با فولاد سرد 8MF مونتاژ می شود. قطعات قاب و قطعات مخصوص پشتیبانی ویژه توسط سازنده فلزی تعیین شده برای اطمینان از صحت و کیفیت کابینت تأمین می شود. اجزای کابینت جهانی مطابق با اصل مدولار طراحی شده اند و 20 سوراخ نصب نیز وجود دارد. ضریب جهانی زیاد است ، که می تواند کارخانه را تحقق بخشید ، که نه تنها چرخه تولید را کوتاه می کند بلکه باعث افزایش کارایی کار می شود.

▶ طراحی SwitchGeart توزیع ولتاژ کم ولتاژ از نوع GGD به طور کامل ، اتلاف گرما را در عملکرد کابینت در نظر می گیرد. تعداد مختلفی از شکافهای خنک کننده در انتهای فوقانی و پایین کابینت وجود دارد. هنگامی که اجزای الکتریکی موجود در کابینت گرما ایجاد می کنند ، هوای گرم بالا می رود و از طریق شکاف فوقانی تخلیه می شود ، در حالی که هوای سرد به طور مداوم از طریق شکاف پایین در کابینت پر می شود ، به طوری که کابینت مهر و موم شده یک مجرای تهویه طبیعی را از پایین به بالا تشکیل می دهد تا به هدف خنک کننده برسد.

▶ با توجه به الزامات طراحی مدل سازی محصولات مدرن صنعتی ، SwitchGear توزیع ولتاژ کم ولتاژ GGD از نوع AC روش نسبت بخش طلایی را برای طراحی شکل کابینت و اندازه تقسیم هر قسمت اتخاذ می کند ، که باعث می شود کل کابینت زیبا و سخاوتمندانه باشد.

▶ درب کمد با یک لولا چرخان ، که برای نصب و جداسازی مناسب است ، با قاب وصل می شود. یک نوار لاستیکی شیروانی در سجاف درب تعبیه شده است. هنگامی که درب بسته شد ، نوار بین درب و قاب دارای یک سکته مغزی خاص است که می تواند از برخورد مستقیم درب با کابینت جلوگیری کند و سطح حفاظت از درب را بهبود بخشد.

▶ درب ابزار مجهز به اجزای الکتریکی توسط چندین رشته از سیم های مس نرم با قاب وصل شده است و قطعات نصب در کابینت با پیچ های گره دار با قاب وصل می شوند ، به طوری که کل کابینت یک سیستم محافظت کامل از زمین را تشکیل می دهد.

▶ روکش بالای کابینت از رنگ پخت نارنجی پلی استر ساخته شده است که دارای چسبندگی قوی و بافت خوب است. کل کابینت با لحن زیر نور است که از اثر خیره کننده جلوگیری می کند و یک محیط بصری راحت را برای پرسنل در وظیفه ایجاد می کند.

cover پوشش بالای کابینت در صورت لزوم قابل برداشت است ، که برای مونتاژ و تنظیم اتوبوس اصلی در سایت مناسب است. چهار گوشه بالای کابینت مجهز به حلقه های بلند کردن برای بلند کردن و حمل و نقل است.

▶ سطح حفاظت از کابینت IP30 است ، و کاربران همچنین می توانند با توجه به الزامات محیط استفاده ، بین IP20 و IP40 را انتخاب کنند.

● نصب و استفاده

پس از ورود محصول به محل دریافت ، ابتدا باید بررسی کند که آیا بسته بندی دست نخورده است و به ادارات مربوطه اطلاع می دهد تا دلایل پیدا کردن مشکلات را پیدا کنند. برای محصولاتی که بلافاصله نصب نشده اند ، باید طبق مقررات شرایط استفاده عادی در مکان های مناسب قرار بگیرند.

◆ نصب محصول

نصب محصولات باید با توجه به نمودار شماتیک نصب (به شکل ضمیمه مراجعه کنید) انجام شود ، و فولاد و پیچ های اصلی کانال توسط کاربران تهیه می شود. هنگامی که اتوبوس اصلی در یک ردیف کامل با آبکاری قلع نصب می شود ، سطح همپوشانی باید ترمیم و سطح شود ، تمیز شود ، با وازلین خنثی پوشیده شود یا اقدامات دیگری انجام شود و سپس با پیچ ها چسبانده شود.

◆ محصولات باید پس از نصب و قبل از بهره برداری ، برای موارد زیر مورد بازرسی و آزمایش قرار گیرند.

▶ بررسی کنید که آیا رنگ بالای کابینت از بین رفته است و آیا کابینت خشک و تمیز است.

▶ این که آیا مکانیسم عملیاتی اجزای الکتریکی انعطاف پذیر است ، و نباید نیروی عملیاتی بیش از حد یا بیش از حد وجود داشته باشد.

▶ این که آیا ارتباطات اصلی و کمکی لوازم الکتریکی اصلی قابل اعتماد و دقیق است.

▶ این که آیا نسبت و قطبیت نشانه ابزار و ترانسفورماتور صحیح است.

▶ اتصال BusBar خوب است و اینکه آیا عایق پشتیبانی می کند ، قطعات نصب و لوازم جانبی به طور محکم و قابل اعتماد نصب می شوند.

▶ این که آیا تماس کمکی الزامات را برآورده می کند ، آیا مشخصات هسته فیوز فیوز صحیح است ، آیا مقدار تنظیم رله نیازهای طراحی را برآورده می کند و آیا این عمل قابل اعتماد و دقیق است.

▶ این که آیا تماس مدار با الزامات نمودار شماتیک الکتریکی مطابقت دارد.

▶ این که آیا سیستم مدار حفاظت الزامات را برآورده می کند.

برای اندازه گیری مقدار مقاومت عایق کاری بیش از 1 megohmmeter از یک megohmmeter 500 ولت استفاده کنید.

◆ اقدامات احتیاطی برای استفاده

(1). این محصول در برابر دیوار نصب نشده است ، از یک طرف (قسمت جلوی آن) کار می کند و با درهای دوتایی نگهداری می شود. فقط متخصصان واجد شرایط می توانند کانال تعمیر و نگهداری محصول و درب کمد را برای بهره برداری ، بازرسی و نگهداری وارد یا باز کنند.

(2). سوئیچ هوا پس از چندین بار ، باعث می شود تماس اصلی سوختگی محلی و تولید مواد کربن ، افزایش مقاومت در برابر تماس ، باید به طور منظم نگهداری و تعمیر سوئیچ هوا با توجه به دستورالعمل های عملیاتی آن باشد.

◆ مجموعه کامل محصول

▶ لیست بسته بندی

▶ گواهی محصول

▶ دستورالعمل استفاده

گزارش آزمون کارخانه

نقشه های الکتریکی مربوطه

▶ کلیدهای درب کابینت ، دستگیره های عملیاتی و قطعات یدکی مشخص شده در قرارداد.

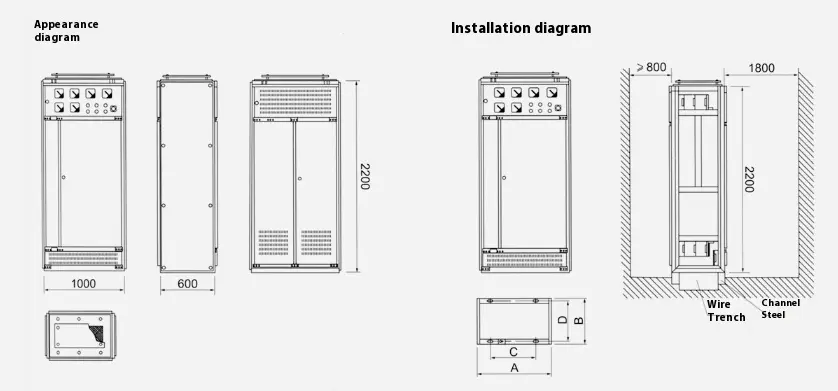

dira نمودار شماتیک طرح ریزی و نصب
