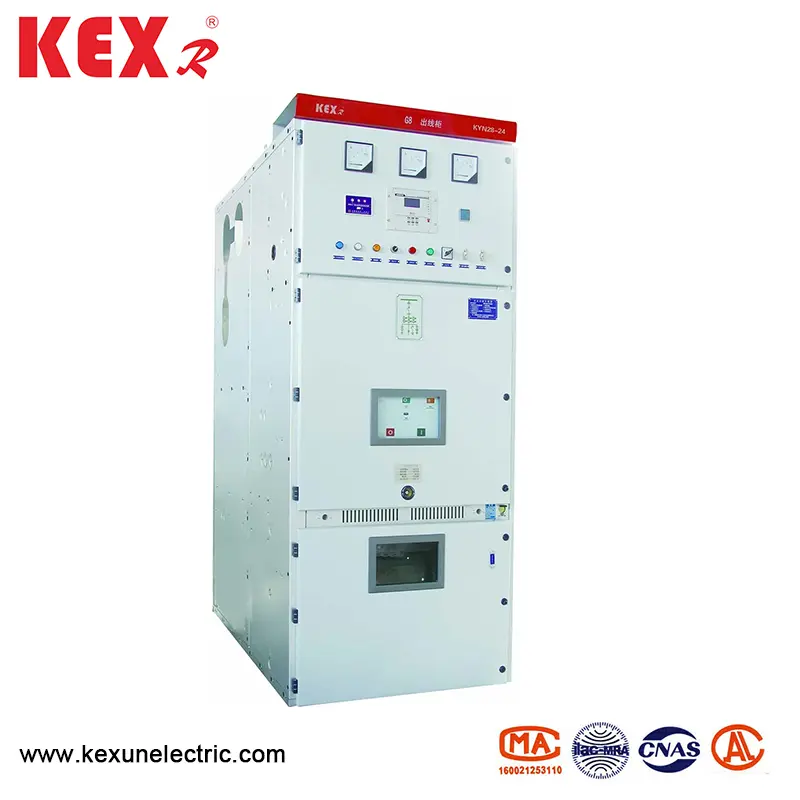

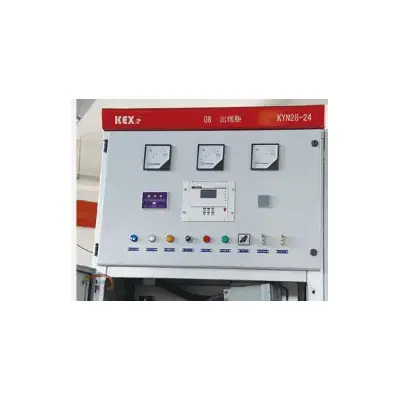

تجهیزات سوئیچ بسته فلزی زره ​​پوش با پوشنده

● حوزه کاربرد

تجهیزات سوئیچ بسته فلزی با جابجایی زره ​​پوش از نوع Kyn28-24 (از این پس به عنوان تجهیزات سوئیچ نامیده می شود) برای سیستم قدرت سه مرحله ای 50/60 هرتز داخلی با ولتاژ دارای ولتاژ 24 کیلو ولت مناسب است و عمدتاً در نیروگاه ها ، زیرمجموعه ها ، شرکت های صنعتی و معدن و ساختمانهای پرطرفدار و تولید کننده های تولیدی با استفاده از انرژی توزیع و کنترل و کنترل انرژی و کنترل و کنترل و کنترل و کنترل و کنترل و کنترل و کنترل و کنترل و تولیدات پرقدرت ، استفاده می شود. تجهیزات سوئیچ Kyn28-24 دارای کارکردهای مختلفی برای جلوگیری از سوء استفاده از آن از جمله جلوگیری از حرکت دستگیره با بار ، جلوگیری از بستن سوئیچ زمینی ، جلوگیری از بسته شدن سوئیچ زمینی با برق و جلوگیری از ورود آن به اشتباه به محفظه زنده است. تجهیزات سوئیچ بسته فلزی تغییر دهنده Armor-Clad از نوع Kyn28-24 مجهز به دستگیره مدار شکن خلاء ولتاژ بالا ولتاژ AC و ولتاژ بالا و سری YD4G-24 Sealed Circuit Circuit Handcart با عملکرد عالی است. مدار ثانویه تجهیزات سوئیچ مجهز به اجزای کنترل و محافظت پیشرفته و قابل اعتماد است. اتوبوس مواد عایق بندی شده گرما یا عایق با پوشش اپوکسی را به تصویب می رساند ، شکل الکترود را بهینه می کند و بدنه کابینت از نظر ساختار جمع و جور است. این یک تجهیزات توزیع برق با فناوری پیشرفته ، عملکرد پایدار ، ساختار معقول ، استفاده مناسب ، ایمنی و قابلیت اطمینان است.

standard استاندارد تولید محصول

تجهیزات سوئیچ بسته فلزی بسته شده از نوع KYN28-24 از زیر استانداردها مطابقت دارد:

◆ هماهنگی عایق کاری تجهیزات انتقال و تحول قدرت ولتاژ بالا ولتاژ بالا

◆ GB1984 قطع کننده مدار AC ولتاژ بالا

◆ GB39063.6KV ~ 40.5kV AC AC Metal Switchgear و تجهیزات کنترل

◆ GB/T11022 الزامات فنی متداول استانداردها برای سوئیچ ولتاژ با ولتاژ بالا و کنترل. requirements الزامات فنی متداول استاندارد IEC 60694 برای سوئیچ ولتاژ بالا و کنترل. ◆ IEC 62271-200: 2003 سوئیچ ولتاژ بالا و کنترل قسمت 200: ولتاژ دارای امتیاز 1kV بالاتر از 52 کیلو ولت و زیر تجهیزات کنترل و کنترل فلزی AC.

parameter پارامتر فنی

● ساختار و اصل کار

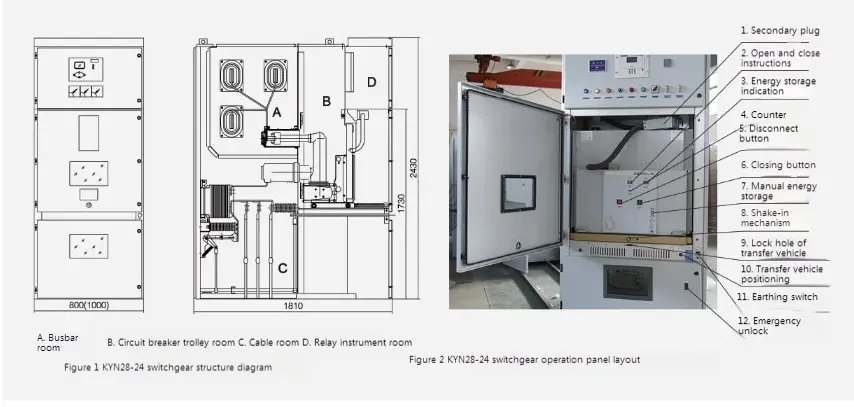

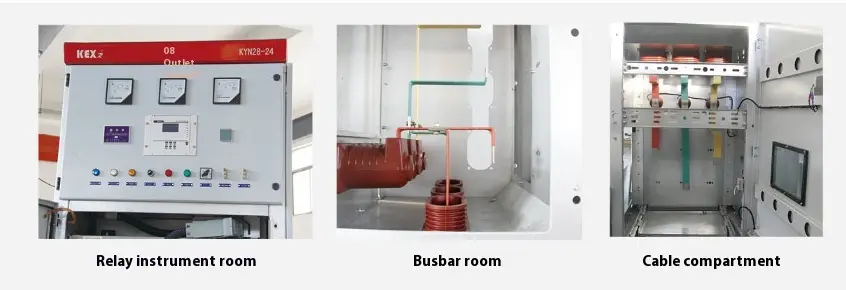

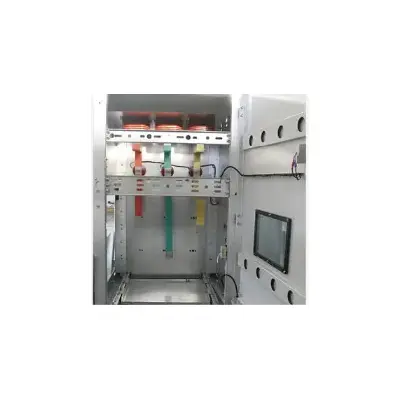

تجهیزات سوئیچ بسته فلزی از نوع kyn28-24 از نوع زره پوش با روکش فلزی که از کابینت و قطعات قابل جابجایی (که معمولاً به عنوان دستی شناخته می شود) تشکیل شده است. کابینت توسط پارتیشن های فلزی مانند اتاق اتوبوس ، اتاق شکن مدار ، اتاق کابل و اتاق ابزار رله به چندین محفظه کاربردی تقسیم می شود. قطعات قابل جابجایی از Switchgear می تواند مجهز به دستگیره قطع کننده مدار خلاء ، دستی ترانسفورماتور ولتاژ ، دستی صاعقه Arrester ، Handcart Isolation و Handcart فیوز باشد.

ویژگی های ساختاری اصلی

SwitchGear را می توان به پشت به عقب تنظیم کرد یا در مقابل دیوار نصب شد ، که نه تنها ایمنی و انعطاف پذیری سوئیچ ها را بهبود می بخشد بلکه فضای کف را نیز کاهش می دهد.

◆ پوسته

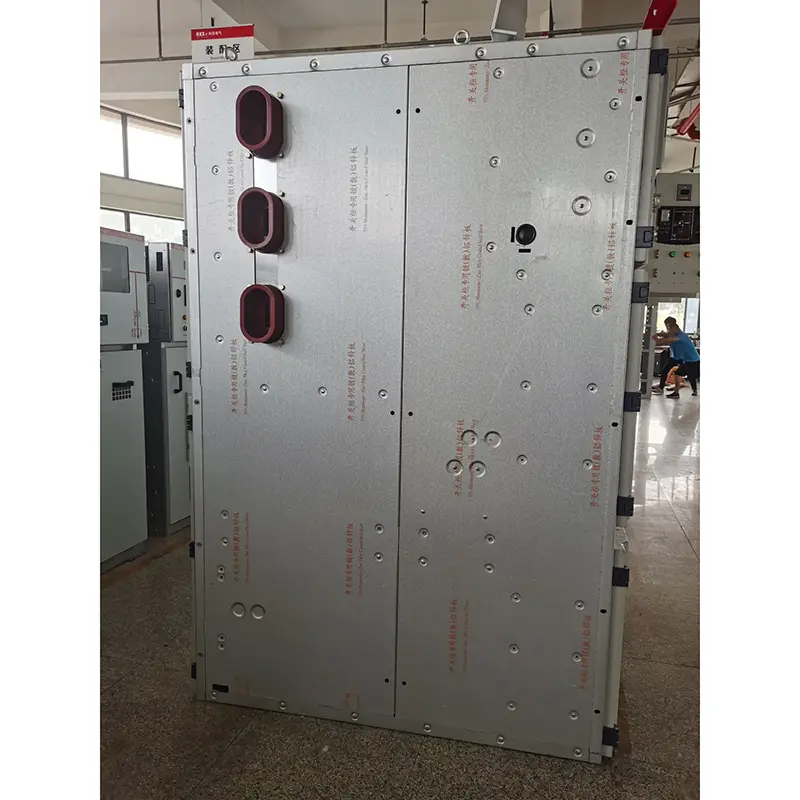

پوسته از نوع Kyn28-24 از نوع زره پوش با پوششی فلزی تجهیزات سوئیچ بسته از صفحه فولادی روکش شده روی روی آلومینیومی ساخته شده است که توسط ابزار CNC پردازش می شود و توسط چندین فرآیند تاشو ساخته می شود. کل کابینت از دقت و مقاومت در برابر خوردگی و مقاومت در برابر اکسیداسیون بسیار بالایی برخوردار است و به دلیل اتخاذ فناوری تاشو متعدد ، کابینت در وزن کلی سبک تر ، از نظر مکانیکی بالاتر و از نظر ظاهری زیبا نسبت به سایر کابینت های تجهیزات مشابه است. کابینه یک ساختار مونتاژ شده را اتخاذ می کند ، که توسط یک مهره بید و یک پیچ با مقاومت بالا وصل می شود ، به طوری که چرخه پردازش و تولید کوتاه می شود ، قطعات جهانی هستند ، فضای کف کوچک است و سازماندهی تولید مناسب است.

◆ دستی

اسکلت دستی از صفحه فولادی نازک ساخته شده و توسط ابزار ماشین CNC مونتاژ شده است. دستیار و کابینت از دقت تطبیق بالایی برخوردار هستند و اتصال مکانیکی بی خطر ، قابل اعتماد و انعطاف پذیر است. دستی را می توان به دستگیره مدار شکن ، دستی ترانسفورماتور ولتاژ ، دستی اندازه گیری ، دسته دستی جداسازی و غیره تقسیم کرد. Handcart دارای موقعیت قطع ارتباط/تست و موقعیت کاری در کابینت است و هر موقعیت دارای یک دستگاه موقعیت یابی است. برای اطمینان از درگیری قابل اعتماد. انواع دستگیره ها توسط میله های پیچ ، که سبک و انعطاف پذیر برای کار و مناسب برای پرسنل در وظیفه هستند ، حرکت می کنند و از آن خارج می شوند. هنگامی که باید دستی از کابینت خارج شود ، می توان آن را به راحتی با یک کامیون نقل و انتقالات ویژه برای بازرسی ها و نگهداری های مختلف بیرون آورد. هنگامی که ماشین در حال اجرا در حال اجرا به اتاق شکن مدار کابینت منتقل می شود ، می توان آن را با اطمینان در موقعیت خاموش/تست قفل کرد و نور نشانگر موقعیت کابینت موقعیت خود را نشان می دهد. فقط پس از اینکه در دستی کاملاً قفل شد ، می توان مکانیسم پیشرانه پیچ سرب را برای فشار دادن دستی به حالت کار متزلزل کرد. هنگامی که دستگیره به وضعیت کار می رسد ، نیروی عملیاتی دسته پیشرانه به طور ناگهانی افزایش می یابد و نمی تواند چرخانده شود ، و نور نشانگر موقعیت مربوطه موقعیت آن را نشان می دهد. اتصال مکانیکی Handcart می تواند به طور قابل اطمینان اطمینان حاصل کند که قطع کننده مدار فقط در صورت قرار گرفتن در محل کار یا موقعیت آزمایشی بسته می شود. علاوه بر این ، دستی که در هنگام باز شدن مدار در حالت باز است ، می تواند حرکت کند.

◆ دستگاه تسکین فشار

دستگاه های تسکین فشار در بالای اتاق دستی ، اتاق اتوبوس و اتاق کابل نصب شده اند. هنگامی که گسلها در محفظه رخ می دهد و قوس رخ می دهد ، فشار هوا در داخل سوئیچ بالا می رود و درب کابینت توسط یک حلقه آب بندی مخصوص نصب شده روی درب جلو بسته می شود و صفحه فلزی تسکین فشار دستگاه بالا به طور خودکار باز می شود تا فشار و گاز با دمای بالا را آزاد کند ، در نتیجه اطمینان از ایمنی اپراتورها و سوئیچ.

◆ پلاگین ثانویه با دستبند به هم پیوسته است.

اتصال ثانویه بین سوئیچ و دستی از طریق تماس با پلاگین ثانویه تحقق می یابد ، که از طریق یک لوله تلسکوپی راه راه نایلون به دستی متصل می شود و سوکت ثانویه در سمت راست بالای دستی دستی تجهیزات سوئیچ نصب می شود. فقط در صورتی که دستبند در موقعیت تست/خاموش قرار داشته باشد ، می توان پلاگین ثانویه را به آن وصل کرد یا از بین برود. هنگام ورود به محل کار ، پلاگین ثانویه قفل می شود. قبل از اتصال پلاگین ثانویه ، مکانیسم بسته شدن دستی توسط الکترومغناطیس قفل شده است و فقط می توان آن را باز کرد ، بنابراین نمی توان بسته شد.

◆ دستگاه صفحه نمایش شارژ

Switchgear می تواند برای تشخیص عملکرد مدار اولیه ، که از یک سنسور ولتاژ بالا و یک صفحه نمایش تشکیل شده است ، به یک دستگاه نمایشگر زنده مجهز شود. این دستگاه می تواند وضعیت شارژ مدار ولتاژ بالا را فست کند ، و همچنین می تواند با قفل الکترومغناطیسی همکاری کند تا به اجبار دسته عملیاتی ، درب کابینت و کابینت های مجاور قفل شود ، به گونه ای که به منظور دستیابی به اهداف جلوگیری از حرکت و جداسازی با بار ، جلوگیری از تغییر شکل گیری با استفاده از خطای اصلاحات با استفاده از شارژ ، و جلوگیری از اتمام آن ، جلوگیری از اتمام آن ، جلوگیری از اتمام آن ، از جلوگیری از اتمام آن جلوگیری می کند و از آن جلوگیری می کند و از ورود آن به حالت خستگی استفاده می کند و از آن جلوگیری می کند و از ورود آن به حالت خستگی استفاده می کند و از آن جلوگیری می کند و از ورود به سیستم استفاده می کند و از آن جلوگیری می کند و از آن استفاده می کند و از ورود به سیستم استفاده می کند. محصولات

◆ از تراکم جلوگیری کنید

به منظور جلوگیری از چگالش در محیط با رطوبت زیاد یا تغییر درجه حرارت زیاد ، بخاری های برقی به ترتیب در اتاق قطع کننده مدار و اتاق کابل نصب می شوند ، تا از بروز حوادث عایق در شرایط عملیاتی فوق جلوگیری شود.

◆ دستگاه زمینی

یک نوار مس 5 × 40mm2 در اتاق کابل وجود دارد که از طریق کابینت های مجاور عبور می کند و برای استفاده از اجزای مستقیم زمینی با کابینت ها به خوبی در ارتباط است. از آنجا که کل کابینت با صفحات روی با روکش آلومینیومی پیچیده شده است ، کل کابینت در حالت زمینی خوب قرار دارد و از امنیت اپراتورها هنگام لمس کابینه اطمینان می دهد.
