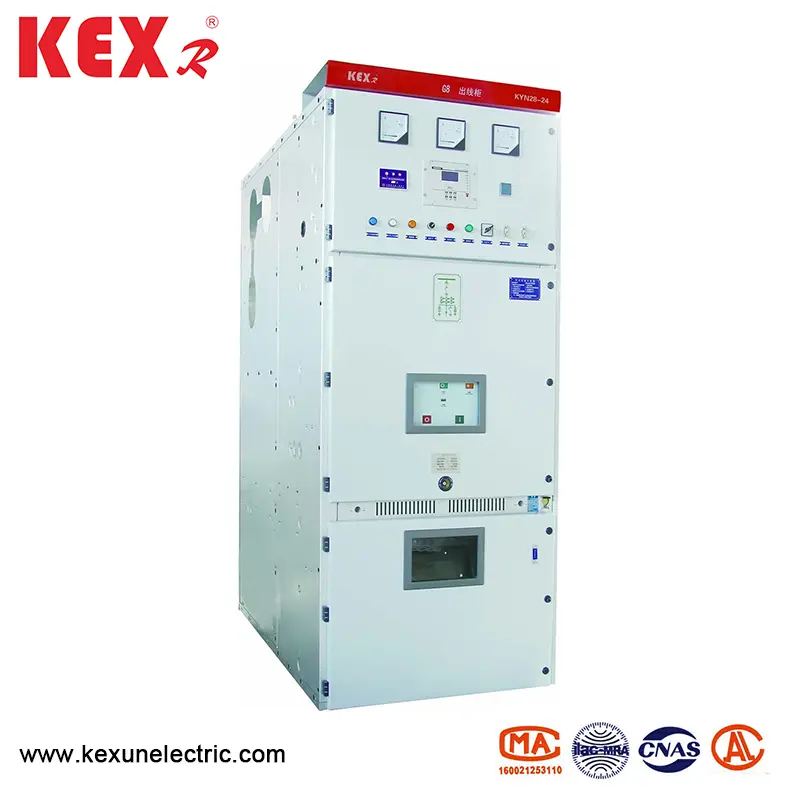

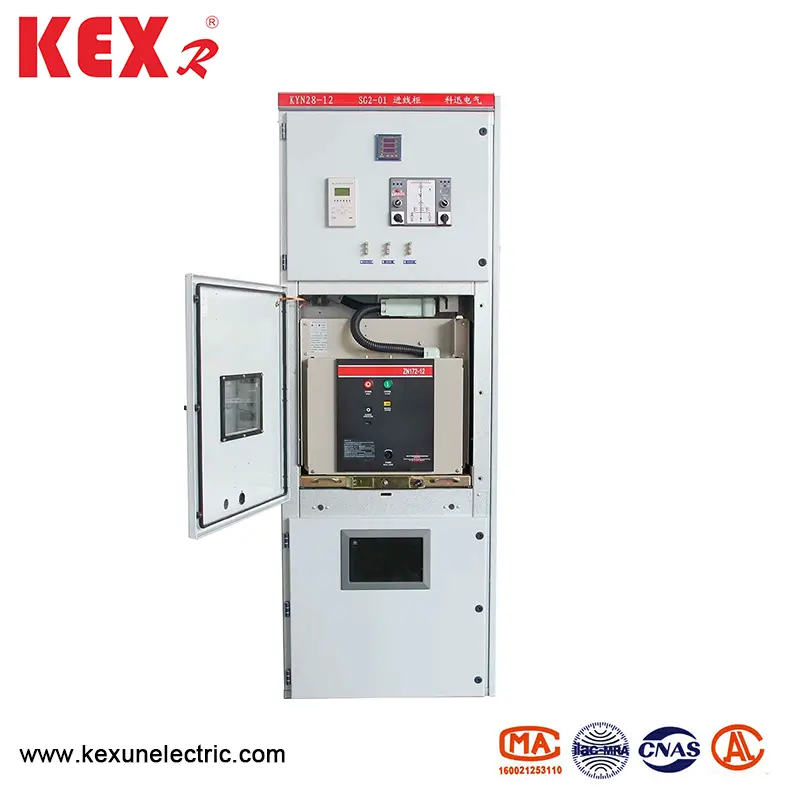

سوئیچ بسته فلزی تغییر دهنده زره پوش

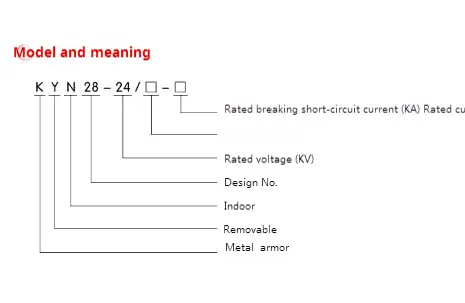

● معنی مدل

● شرایط استفاده

◆ شرایط استفاده عادی

▶ دمای محیط: -15 ~ 40 ℃ و میانگین در 24 ساعت کمتر از 35.

▶ رطوبت: میانگین رطوبت روزانه کمتر از 95 ٪ ؛ میانگین رطوبت ماهانه کمتر از 90 ٪ ؛

▶ فشار بخار ： متوسط ​​فشار بخار در روز بیش از 2.2kpa نیست ； میانگین فشار بخار آب ماهانه نباید از 1.8kPa ； تجاوز کند.

▶ ارتفاع: ارتفاع سوئیچ بسته فلزی در حال جابجایی زره ​​پوش باید کمتر از 1000 متر باشد

▶ هوای اطراف به وضوح توسط گرد و غبار ، نمک ، گاز خورنده و/یا قابل احتراق ، بخار یا اسپری نمکی آلوده نمی شود.

▶ لرزش یا حرکت زمین از خارج از تجهیزات سوئیچینگ و تجهیزات کنترل را می توان نادیده گرفت

▶ دامنه تداخل الکترومغناطیسی ناشی از سیستم ثانویه از 1.6 کیلو ولت تجاوز نمی کند.

◆ شرایط ویژه استفاده

هنگامی که در شرایط طبیعی محیطی فراتر از مواردی که در GB/T1022 مشخص شده است ، استفاده می شود ، شرکت و کاربران می توانند در مورد شرایط عملیاتی ویژه مذاکره کرده و به توافق برسند.

به منظور جلوگیری

مجهز به بخاری است که باید در هنگام حالت آماده به کار در حالت آماده به کار قرار گیرد. همچنین باید توجه داشته باشید که بخاری در هنگام عملکرد عادی ، بخاری را به بهره برداری برساند.

parameter پارامتر فنی سوئیچ بسته فلزی تغییر دهنده زره پوش

● شرح مختصر ساختار

سوئیچ سوئیچ بسته بسته فلزی از نوع Kyn28-24 از نوع کابینت و قطعات قابل جابجایی (که معمولاً به عنوان دستیار شناخته می شود) تشکیل شده است. این سوئیچ توسط پارتیشن های فلزی مانند اتاق اتوبوس ، اتاق شکن مدار ، اتاق کابل و اتاق ابزار رله به چندین محفظه کاربردی تقسیم می شود. قطعات قابل جابجایی از Switchgear می تواند مجهز به دستگیره قطع کننده مدار خلاء ، دستی ترانسفورماتور ولتاژ ، دستی صاعقه Arrester ، Handcart Isolation و Handcart فیوز باشد.

● ویژگی های اجزای اصلی

◆ پوسته

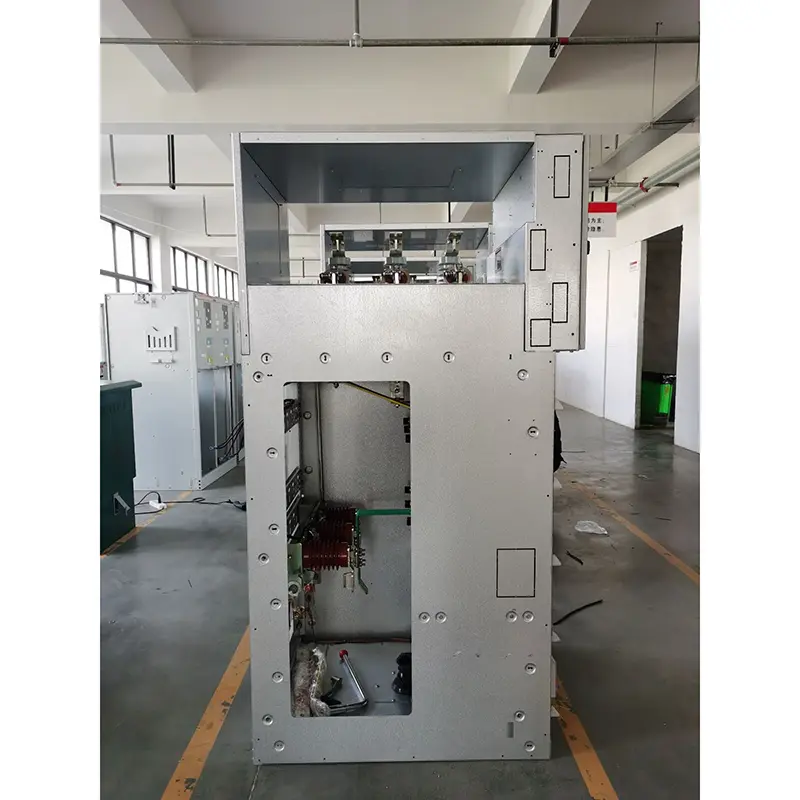

پوسته از نوع Kyn28-24 از نوع زره پوش با پوششی فلزی تجهیزات سوئیچ بسته از صفحه فولادی روکش شده روی روی آلومینیومی ساخته شده است که توسط ابزار CNC پردازش می شود و توسط چندین فرآیند تاشو ساخته می شود. کل کابینت از دقت و مقاومت در برابر خوردگی و مقاومت در برابر اکسیداسیون بسیار بالایی برخوردار است و به دلیل اتخاذ فناوری تاشو متعدد ، کابینت در وزن کلی سبک تر ، از نظر مکانیکی بالاتر و از نظر ظاهری زیبا نسبت به سایر کابینت های تجهیزات مشابه است. کابینه یک ساختار مونتاژ شده را اتخاذ می کند ، که توسط یک مهره بید و یک پیچ با مقاومت بالا وصل می شود ، به طوری که چرخه پردازش و تولید کوتاه می شود ، قطعات جهانی هستند ، فضای کف کوچک است و سازماندهی تولید مناسب است.

◆ دستی

اسکلت دستی از صفحه فولادی نازک ساخته شده و توسط ابزار ماشین CNC مونتاژ شده است. دستیار و کابینت از دقت تطبیق بالایی برخوردار هستند و اتصال مکانیکی بی خطر ، قابل اعتماد و انعطاف پذیر است. دستی را می توان به دستگیره مدار شکن ، دستی ترانسفورماتور ولتاژ ، دستی اندازه گیری ، دسته دستی جداسازی و غیره تقسیم کرد. Handcart دارای موقعیت قطع ارتباط/تست و موقعیت کاری در کابینت است و هر موقعیت دارای یک دستگاه موقعیت یابی است. برای اطمینان از درگیری قابل اعتماد. انواع دستگیره ها توسط میله های پیچ ، که سبک و انعطاف پذیر برای کار و مناسب برای پرسنل در وظیفه هستند ، حرکت می کنند و از آن خارج می شوند. هنگامی که باید دستی از کابینت خارج شود ، می توان آن را به راحتی با یک کامیون نقل و انتقالات ویژه برای بازرسی ها و نگهداری های مختلف بیرون آورد. هنگامی که ماشین در حال اجرا در حال اجرا به اتاق شکن مدار کابینت منتقل می شود ، می توان آن را با اطمینان در موقعیت خاموش/تست قفل کرد و نور نشانگر موقعیت کابینت موقعیت خود را نشان می دهد. فقط پس از اینکه در دستی کاملاً قفل شد ، می توان مکانیسم پیشرانه پیچ سرب را برای فشار دادن دستی به حالت کار متزلزل کرد. هنگامی که دستگیره به وضعیت کار می رسد ، نیروی عملیاتی دسته پیشرانه به طور ناگهانی افزایش می یابد و نمی تواند چرخانده شود ، و نور نشانگر موقعیت مربوطه موقعیت آن را نشان می دهد. اتصال مکانیکی Handcart می تواند به طور قابل اطمینان اطمینان حاصل کند که قطع کننده مدار فقط در صورت قرار گرفتن در محل کار یا موقعیت آزمایشی بسته می شود. علاوه بر این ، دستی که در هنگام باز شدن مدار در حالت باز است ، می تواند حرکت کند.

◆ محفظه

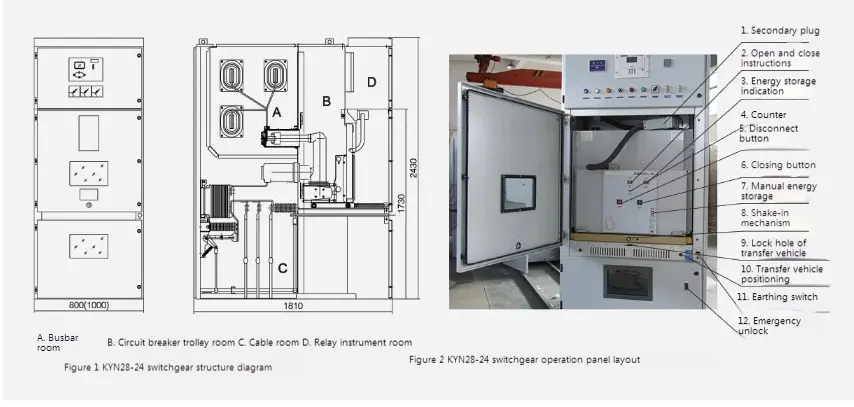

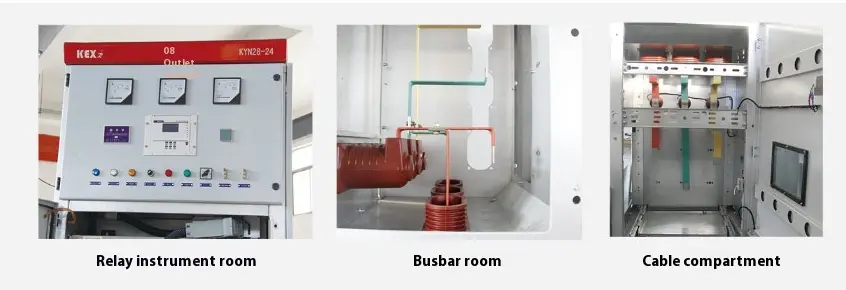

اجزای اصلی الکتریکی سوئیچ در محفظه های مستقل خود قرار دارند ، یعنی: اتاق دستی شکن ، اتاق اتوبوس ، اتاق کابل ، اتاق ابزار رله و غیره. سطح حفاظت از هر محفظه به IP2X می رسد. به جز اتاق ابزار رله ، سه محفظه دیگر به ترتیب دارای کانال تسکین فشار هستند. به دلیل نوع میانی ، فضای اتاق کابل بسیار افزایش یافته است ، بنابراین تجهیزات می توانند چندین کابل را به صورت موازی وصل کنند.

compart Compartment A: اتوبوس اصلی با اتصال تک به هم متصل می شود ، که توسط Branch Bus (جعبه تماس استاتیک) و آستین عایق اصلی اتوبوس ثابت است. اتوبوس اصلی و اتوبوس کراوات میله های مسی با مقطع مستطیل شکل است و از میله های دو اتوبوس برای بار جریان سنگین استفاده می شود. برای نیازهای ویژه ، اتوبوس را می توان با آستین قابل انقباض گرما و جعبه پوشش عایق سفارشی پوشانده کرد. بوش های عایق بین اتوبوس های کابینت های مجاور نصب می شوند که می توانند در صورت وجود قوس گسل داخلی ، تصادف را در محفظه محدود کنند.

compart Circuit Breaker Compartment B: ریل ها در هر دو طرف محفظه نصب می شوند تا از محل کار استفاده کنند تا از موقعیت خاموش/تست به حالت کار در کابینت منتقل شوند. پارتیشن (دریچه) جعبه تماس استاتیک در دیوار پشتی اتاق دستی نصب شده است. هنگامی که دستی از موقعیت خاموش/تست به حالت کار حرکت می کند ، دریچه های فوقانی و تحتانی روی دهان جعبه تماس استاتیک به طور خودکار در رابطه با دستی باز می شوند. هنگام حرکت در جهت مخالف ، دریچه به طور خودکار بسته می شود تا زمانی که دستگیره به حالت خاصی برگردد و با خیال راحت جعبه تماس استاتیک را بپوشاند ، بنابراین انزوای مؤثر را تشکیل می دهد. از آنجا که هیچ ارتباطی بین دریچه فوقانی و دریچه پایین وجود ندارد ، شیر در قسمت زنده می تواند در حین نگهداری قفل شود ، بنابراین اطمینان حاصل می کند که پرسنل تعمیر و نگهداری بدن زنده را لمس نمی کنند. در هنگام بسته شدن درب اتاق قطع کننده مدار ، می توانید این سرویس دستی نیز کار کنید. از طریق پنجره مشاهده روی درب ، می توانید موقعیت دستی را در محفظه ، دستورالعمل های باز و بسته شدن و وضعیت ذخیره انرژی مشاهده کنید.

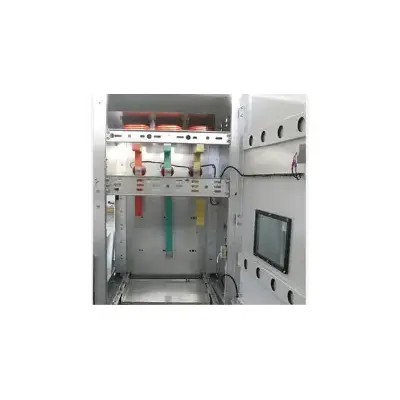

campart Cabart Cabart C: Kyn28-24 از نوع زره پوش با روکش فلزی بسته شده در وسط ساخته شده است ، بنابراین محفظه کابل فضای بزرگی دارد. ترانسفورماتور فعلی و سوئیچ زمینی روی دیواره پشتی محفظه نصب شده است (سوئیچ زمینی را می توان با توجه به نیاز مشتری در وسط کابینت سوئیچ نصب کرد) و بازرنده رعد و برق در قسمت پایین محفظه نصب می شود. پس از برداشتن پارتیشن افقی قابل استخراج ، سازندگان می توانند برای نصب و نگهداری از قسمت جلوی آن وارد کابینت شوند. هادی های اتصال کابل در اتاق کابل می توانند به طور موازی با 1-3 کابل در هر فاز متصل شوند و 6 کابل در صورت لزوم می تواند به طور موازی با هر مرحله وصل شود. صفحه مهر و موم فلزی شکاف قابل جدا شدن یا صفحه آب بندی فلزی غیر مغناطیسی در پایین محفظه کابل تهیه شده است تا از ساخت و ساز مناسب اطمینان حاصل شود.

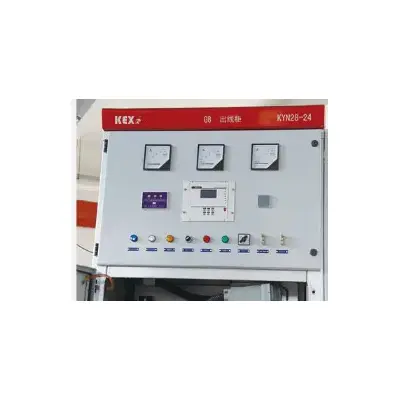

▶ اتاق ابزار رله D: اجزای محافظت از رله ، ابزارها ، شاخص های نمایش زنده و تجهیزات ثانویه با نیازهای ویژه را می توان در اتاق ابزار رله نصب کرد. خط کنترل در صندوق عقب گذاشته شده است ، و صندوق عقب دارای یک صفحه پوشش فلزی است که می تواند خط ثانویه را از اجزای ولتاژ بالا جدا کند. صندوق عقب سمت چپ برای سرب و سرب از کابل های کنترل محفوظ است و قسمت های مربوط به صفحه پایین با سیم های ثانویه و سوراخ های نخ کابل تهیه شده است. در صفحه بالای اتاق ابزار رله ، یک سوراخ عبور از اتوبوس کوچک نیز وجود دارد که برای ساخت و ساز مناسب است. هنگام سیم کشی ، می توان صفحه پوشش بالای اتاق ابزار را باز کرد تا نصب اتوبوس کوچک را تسهیل کند.
