مجموعه کامل ولتاژ بالا

● استفاده از مجموعه کامل ولتاژ Kyn28-12

مجموعه کامل ولتاژ Kyn28-12 (GZS1) یک دستگاه توزیع کامل داخلی سه فاز AC 50Hz است که برای دریافت و توزیع قدرت و کنترل شبکه 3-12 کیلو ولت ، محافظت و نظارت بر مدار استفاده می شود. انواع مختلفی از دستگاه های جامع محافظت از رله مبتنی بر میکرو رایانه را می توان روی پانل اتاق رله این محصول نصب کرد و کنترل هوشمند سیستم قابل تحقق است. این عملکرد دارای عملکرد کنترل از راه دور ، تله متری ، ارتباط از راه دور و تنظیم از راه دور است و شبکه میدانی را می توان از طریق اتوبوس CAN با رابط ارتباطی کنترل کرد. همچنین عملکردی در جلوگیری از سوء استفاده از قطع کننده مدار ، فشار دادن و کشیدن دستی با بار ، بستن سوئیچ زمینی با برق ، ارسال برق در حالت زمینی و جلوگیری از ورود به فاصله زنده به اشتباه است که به طور خلاصه به عنوان "پیشگیری پنج" گفته می شود. این کابینت می تواند مجهز به شکن های خلاء VSI (ZN63) و ZN12V ، و همچنین قطع کننده های خلاء VD4 VD4 و کنتاکتورهای خلاء سری VC باشد.

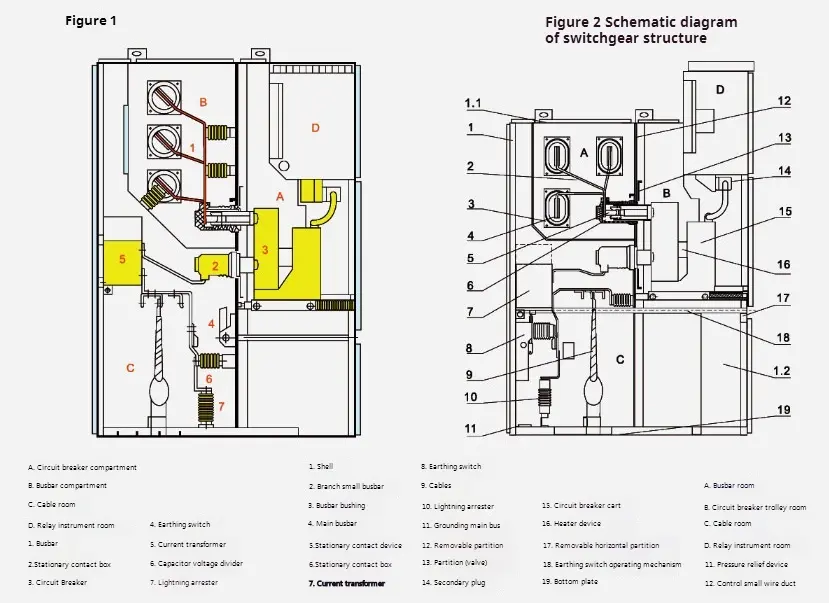

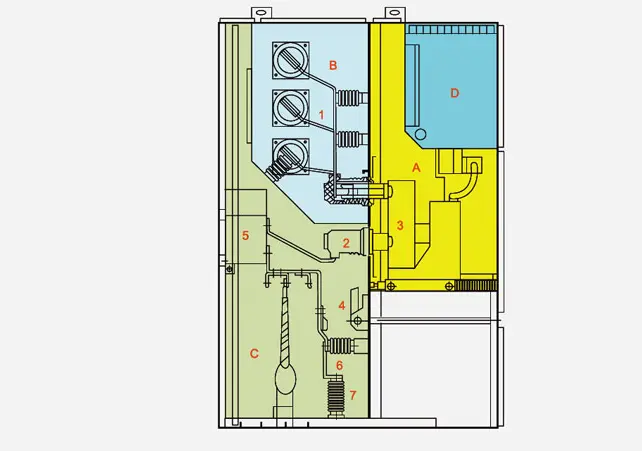

struction نمودار ساختار مجموعه کامل ولتاژ بالا از نوع Kyn28-12

● مجموعه کامل ولتاژ بالا در زیر استانداردها قرار می گیرد

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● توضیحات مجموعه کامل ولتاژ بالا

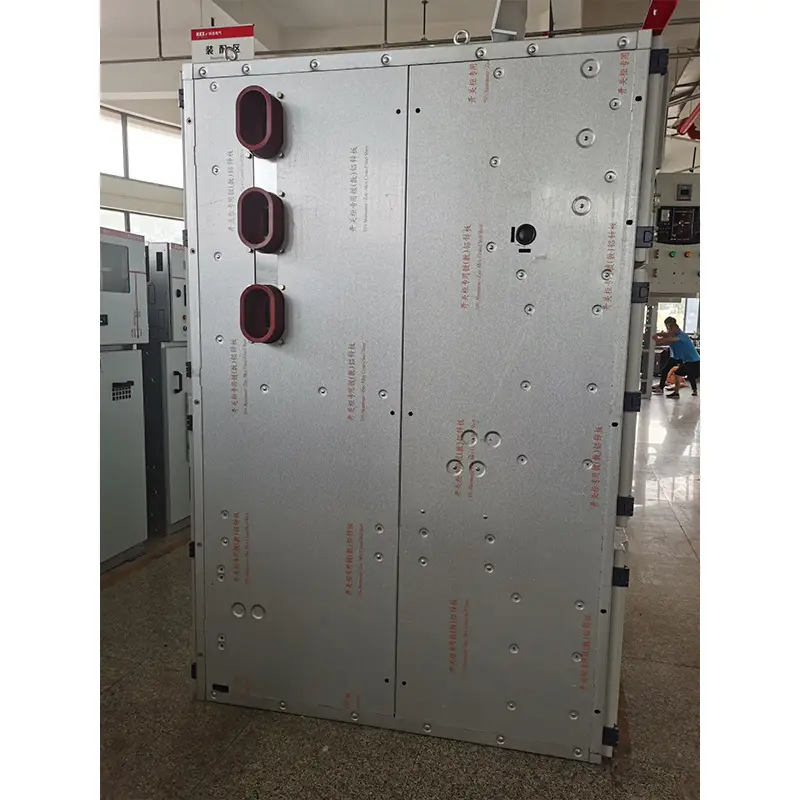

پوسته و پارتیشن مجموعه کامل ولتاژ بالا از صفحات فولادی روکش شده روی روی آلومینیوم یا صفحات فولادی ساخته شده است که پس از پردازش و خم شدن توسط دستگاه های CNC ، پیچ خورده و خم می شوند ، بنابراین مجموعه کامل ولتاژ مونتاژ شده می تواند یکنواختی را در اندازه حفظ کند. صفحه فولادی روکش شده روی آلومینیوم دارای ضد خوردگی قوی و اثرات آنتی اکسیداسیون و استحکام مکانیکی بالا است. فضای داخلی مجموعه کامل ولتاژ بالا به اتاق های دستی ، اتاق اتوبوس ، اتاق کابل و اتاق ابزار رله توسط پارتیشن ها تقسیم می شود و پوسته هر واحد دارای پایه مستقل است. درهای آن همه با پلاستیک الکترواستاتیک پاشیده می شوند ، که باعث می شود سطوح آنها مزایای مقاومت در برابر ضربه ، مقاومت در برابر خوردگی و ظاهر زیبا را داشته باشد (رنگ ها را می توان توسط کاربران سفارشی کرد).

◆ پوسته و پارتیشن

پوسته و پارتیشن کابینت از صفحات فولادی روی با روکش آلومینیومی با کیفیت بالا ساخته شده است که پس از خم شدن توسط دستگاه های CNC ، پیچیده می شوند ، بنابراین مجموعه کامل ولتاژ بالا مونتاژ شده می تواند یکنواختی را در اندازه حفظ کند. این مقاومت در برابر خوردگی قوی و مقاومت اکسیداسیون است و از استحکام مکانیکی بالاتری نسبت به همان صفحه فولادی برخوردار است. مجموعه کامل ولتاژ بالا به اتاق دستی (محفظه قطع کننده مدار) ، اتاق اتوبوس ، اتاق کابل و اتاق ابزار رله (اتاق ولتاژ کم) توسط پارتیشن تقسیم می شود. پوسته هر واحد به طور مستقل پایه گذاری شده است.

◆ ابعاد

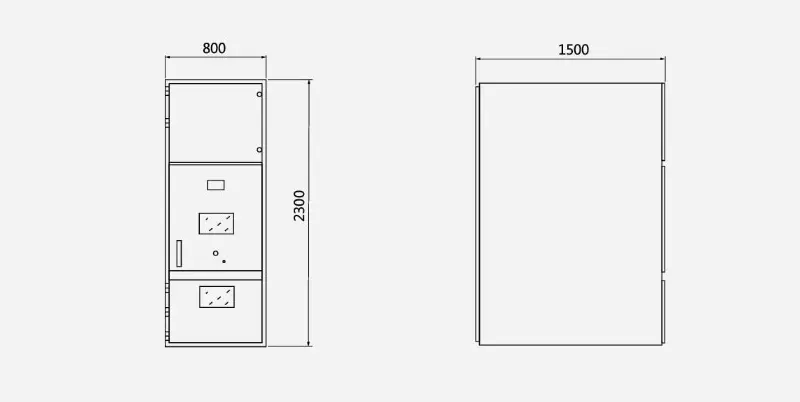

◆ ترسیم ابعادی مجموعه کامل ولتاژ بالا

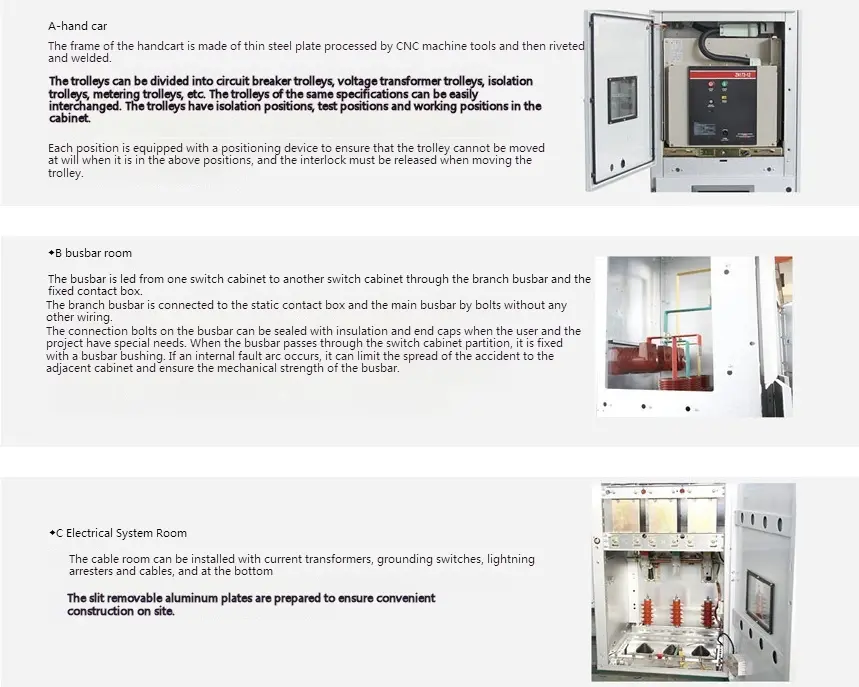

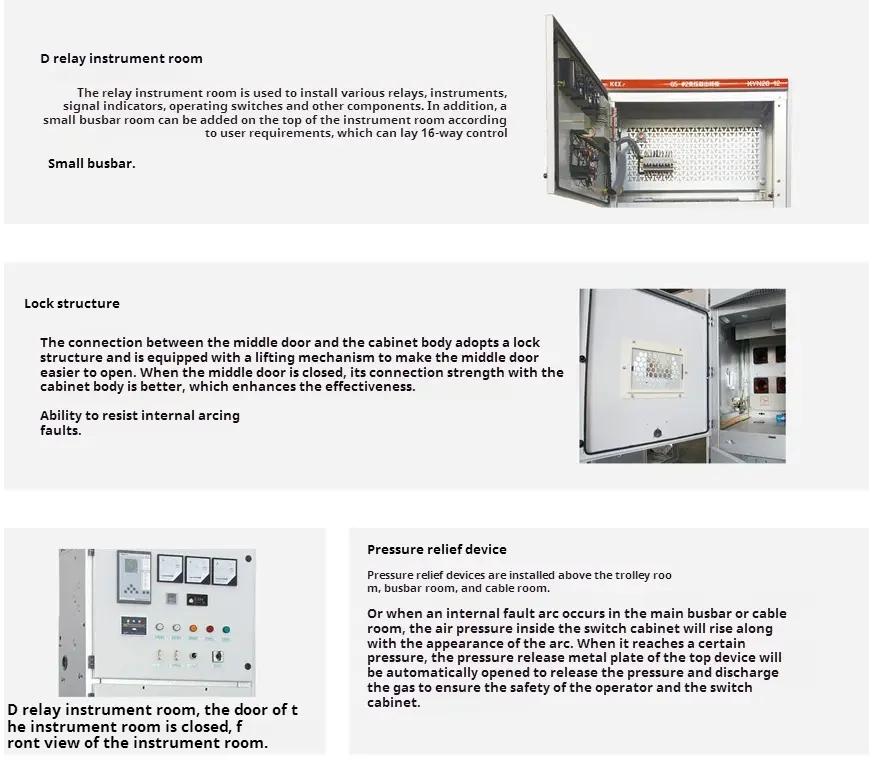

component مؤلفه مهم مجموعه کامل ولتاژ بالا Kyn28-12
