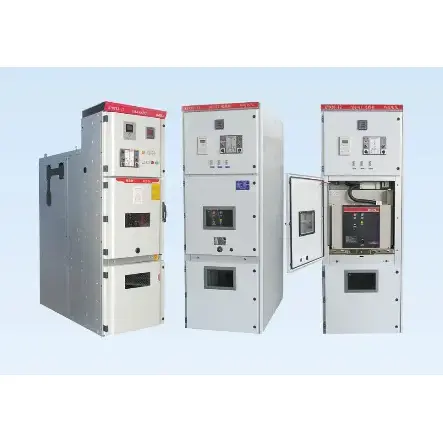

دستگاه سوئیچ باز مجهز به زره پوش فلزی

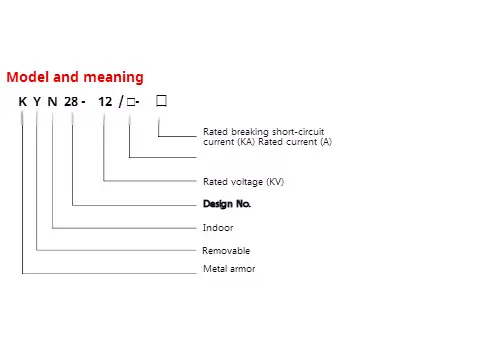

● معنی مدل

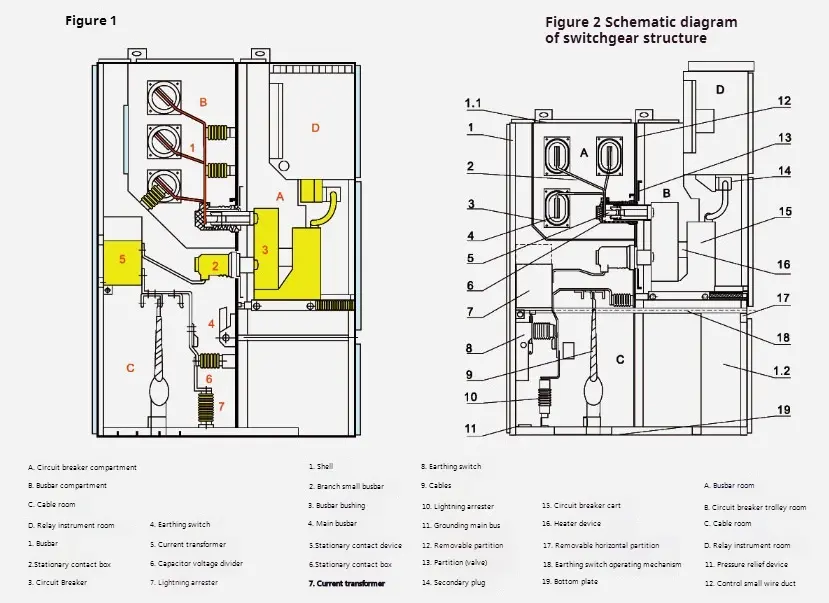

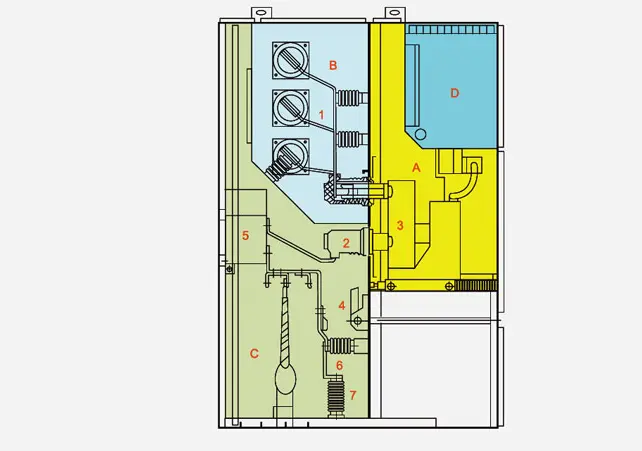

◆ نمودار شماتیک دستگاه سوئیچ باز مجهز به ساختار زره پوش فلزی

◆ استانداردها

KYN28-12 نوع دستگاه سوئیچ باز مجهز به فلزی با استانداردهای زیر مطابقت دارد

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

دستگاه سوئیچ باز مجهز به زره پوش فلزی از دو قسمت تشکیل شده است: یک کابینت ثابت و یک قسمت قابل ترسیم (دستی برای کوتاه). پوسته دستگاه سوئیچ باز مجهز به زره پوش فلزی و پارتیشن های هر واحد کاربردی توسط صفحات فولادی روکش شده روی آلومینیومی پیچیده می شود. سطح حفاظت از پوسته آن به IP4x می رسد ، و سطح حفاظت از هر صفحه پارتیشن محفظه و درب شکن مدار P2X هنگام باز شدن است. KYN28-12 دستگاه سوئیچ باز از نوع مجهز به زره پوش فلزی می تواند مجهز به دستمال شکن خلاء از نوع VS1 ، Zn 12V نوع دستگیرنده مدار خلاء VD4 و Contactor Contactor نوع VC تولید شده توسط شرکت ABB باشد که می تواند به صورت موازی نصب شود ، یعنی در آرایش برگشت به پشت. Divece را می توان در جلو نصب و اشکال زدایی کرد ، بنابراین می توان آن را در مقابل دیوار نصب کرد. بزرگترین مزیت نصب در مقابل دیوار این است که می تواند فضای کف را نجات دهد. علاوه بر این ، می توان آن را بدون دیوار نصب کرد ، یعنی یک نوع تعمیر و نگهداری دو طرفه است. چیدمان ساختار داخلی این دو متناقض است و مزیت آن نگهداری مناسب است.

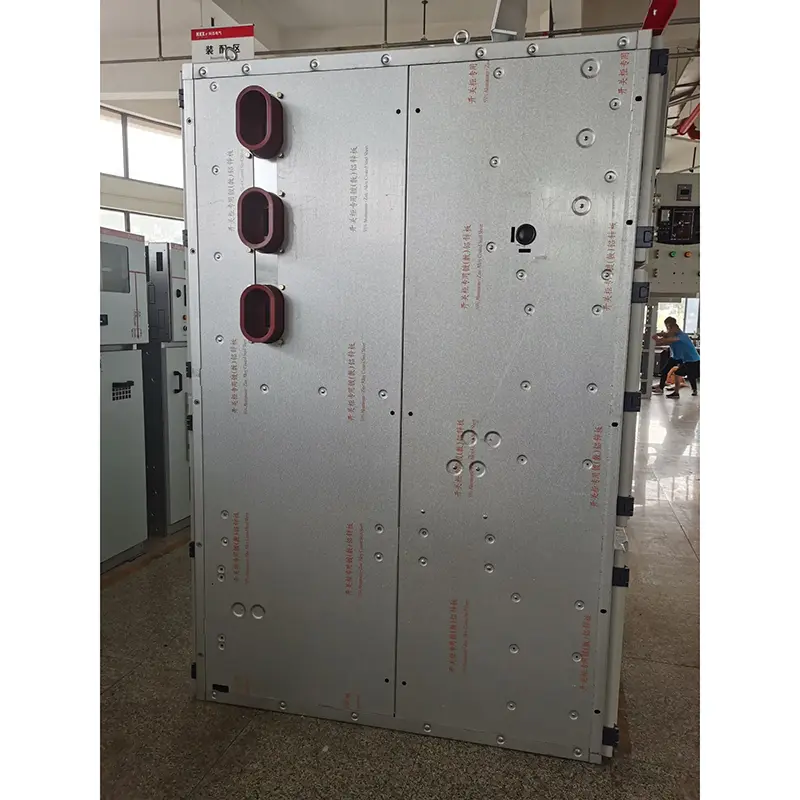

◆ پوسته و پارتیشن

پوسته و پارتیشن دستگاه سوئیچ باز مجهز به زره پوش فلزی از صفحات فولادی روی با روکش آلومینیومی با کیفیت بالا ساخته شده است که پس از خم شدن توسط دستگاه های CNC ، پیچیده می شوند ، بنابراین کابینت سوئیچ مونتاژ می تواند یکنواختی را در اندازه حفظ کند. این مقاومت در برابر خوردگی قوی و مقاومت اکسیداسیون است و از استحکام مکانیکی بالاتری نسبت به همان صفحه فولادی برخوردار است. کابینت سوئیچ به اتاق دستی (محفظه قطع کننده مدار) ، اتاق اتوبوس ، اتاق کابل و اتاق ابزار رله (اتاق ولتاژ کم) توسط پارتیشن تقسیم می شود. پوسته هر واحد به طور مستقل پایه گذاری شده است.

◆ بررسی اجمالی محصول

پوسته و پارتیشن دستگاه سوئیچ باز مجهز به زره پوش فلزی از صفحات فولادی روکش شده روی آلومینیومی یا صفحات فولادی ساخته شده است که پس از پردازش و خم شدن توسط دستگاه های CNC پیچ خورده و خم می شوند ، بنابراین کابینت سوئیچ مونتاژ می تواند یکنواختی را در اندازه حفظ کند. صفحه فولادی روکش شده روی آلومینیوم دارای اثرات ضد خوردگی و آنتی اکسیداسیون قوی است و از استحکام مکانیکی بالاتری نسبت به همان صفحه فولادی برخوردار است. کابینت سوئیچ به صورت پارتیشن به اتاق دستی ، اتاق اتوبوس ، اتاق کابل و اتاق رله اتاق تقسیم می شود و پوسته هر واحد دارای زمین مستقل است. درهای کابینت سوئیچ همه با پلاستیک الکترواستاتیک پاشیده شده اند تا سطوح آنها مزایای مقاومت در برابر ضربه ، مقاومت در برابر خوردگی و ظاهر زیبا را داشته باشد (رنگ را می توان توسط کاربران سفارشی کرد).

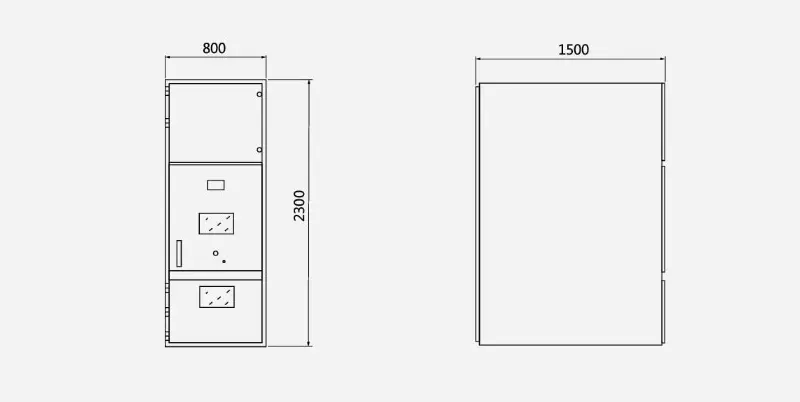

◆ ابعاد طرح ریزی

ابعاد رئوس مطالب دستگاه سوئیچ باز مجهز به زره پوش فلزی به همان اندازه است.

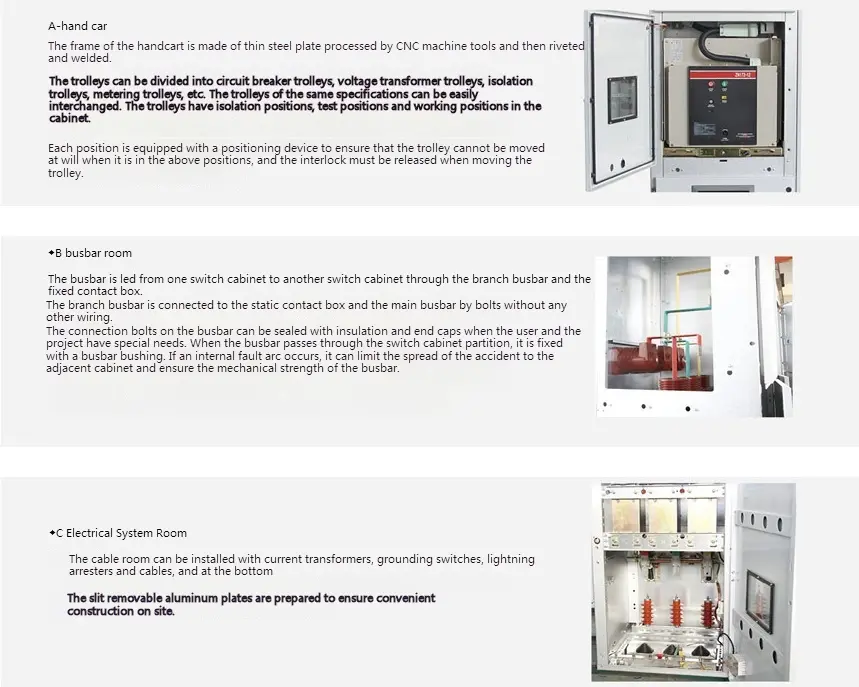

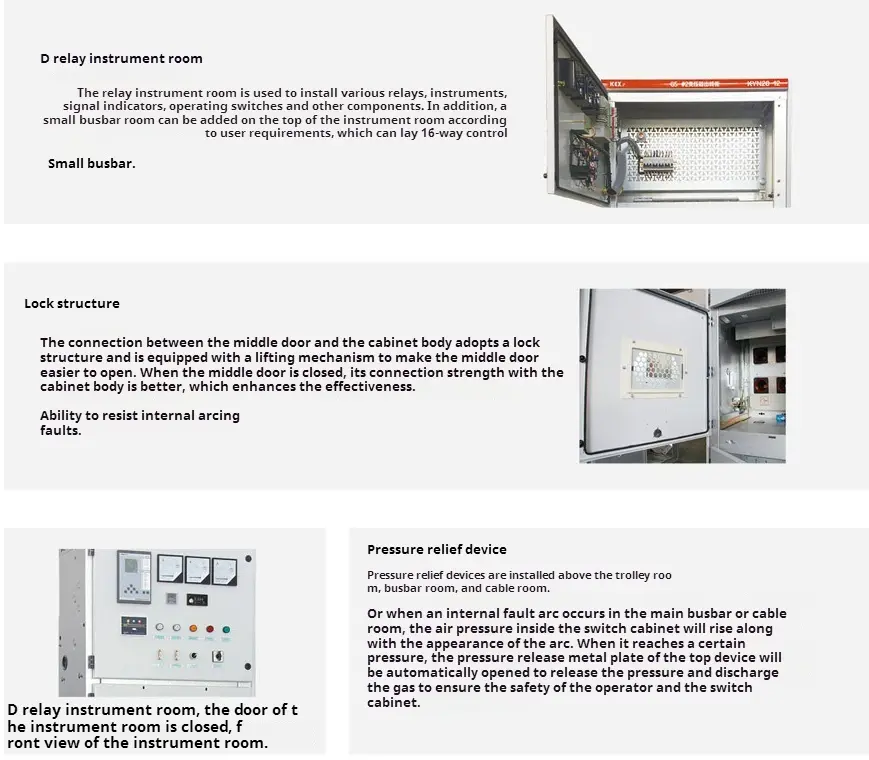

◆ مؤلفه اصلی
