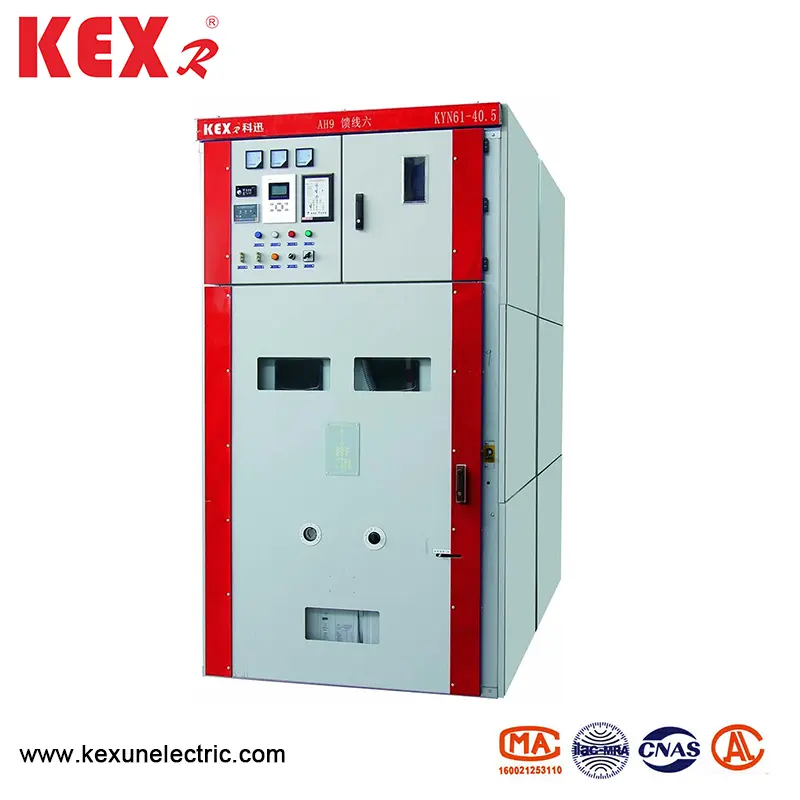

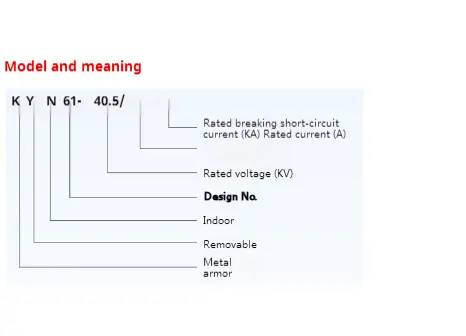

تجهیزات سوئیچ جابجایی زره ​​پوش

● خلاصه

Kyn61-40.5 تجهیزات سوئیچ جابجایی زره ​​پوش (از این پس به عنوان تجهیزات) یک وسیله توزیع کامل داخلی با سه فاز AC 50Hz و ولتاژ دارای 40.5 کیلو ولت است. به عنوان یک نیروگاه ، پست های پستی و شرکت های صنعتی و معدن برای دریافت و توزیع انرژی الکتریکی ، می تواند مدارها را کنترل ، محافظت و تشخیص دهد و همچنین می تواند در مکان هایی با عملیات مکرر مورد استفاده قرار گیرد. این تجهیزات سوئیچ مطابق با GB/T11022-1999 ، GB3906-2006 و DL404-1997 است.

parameters پارامترهای فنی برای هر مؤلفه از تجهیزات سوئیچ جابجایی پوشانده زره پوش نوع kyn61-40.5

switchegear خلاء

◆ قطع کننده مدار خلاء

◆ ماشین آلات بهاری

● ویژگی های ساختاری تجهیزات سوئیچ جابجایی Kyn61-40.5 نوع زره پوش

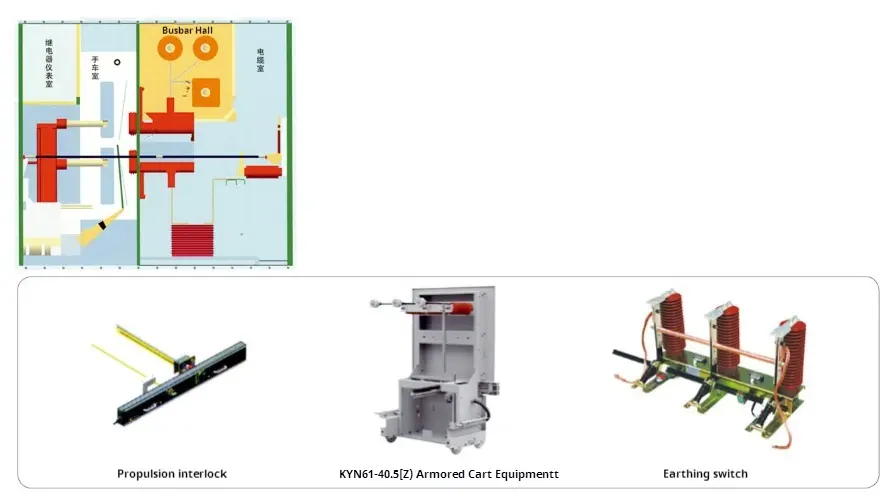

تجهیزات سوئیچ مطابق با استاندارد تجهیزات فلزی زرهی در GB3906-1991 و IEC298 طراحی شده است. کل تجهیزات از دو قسمت تشکیل شده است: تجهیزات و قسمت قابل ترسیم (دستی). ساختار تجهیزات مونتاژ و با پیچ ها ترکیب می شود. فضای داخلی تجهیزات سوئیچ به اتاق شکن مدار ، اتاق اصلی اتوبوس ، اتاق کابل و اتاق رله با پارتیشن فلزی تقسیم می شود. سطح حفاظت از پوسته به IP3x می رسد ، و سطح حفاظت بین محفظه ها IP2X است و کلیه اعضای ساختاری فلزی با اطمینان از آن استفاده می شوند. هر محفظه از سیستم حلقه اصلی دارای یک کانال رهاسازی فشار برای اگزوز مستقل است.

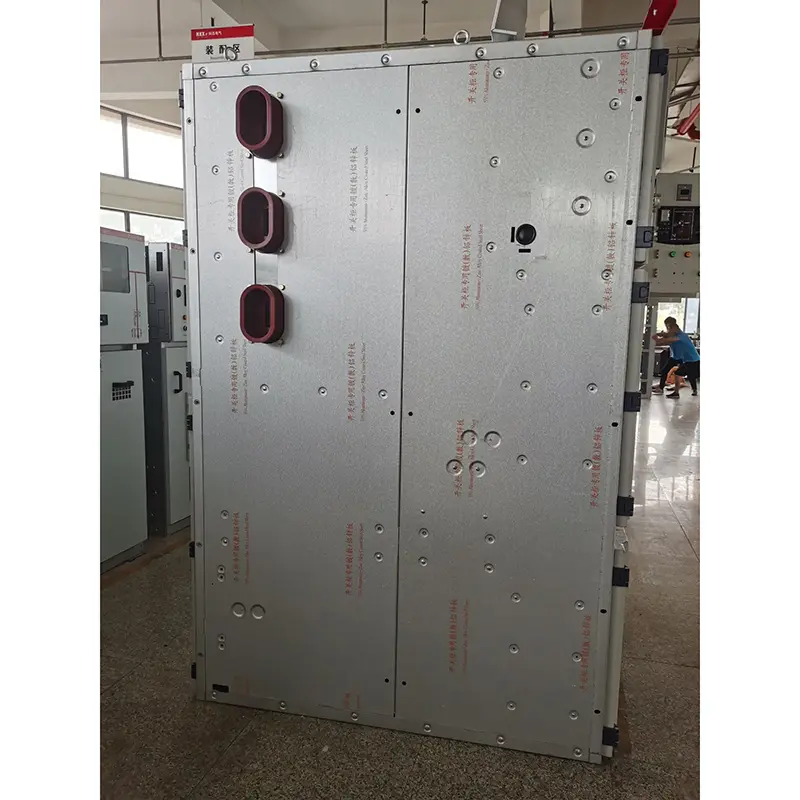

◆ پوسته و پارتیشن

پوسته و پارتیشن تجهیزات سوئیچ جابجایی زره ​​پوش پس از پردازش و خم شدن توسط دستگاه های ماشین CNC توسط صفحه فولادی نورد سرد پیچیده می شوند. بنابراین ، تجهیزات مونتاژ شده می توانند یکنواختی ابعاد ساختاری را تضمین کنند. تجهیزات سوئیچ جابجایی زره ​​پوش به اتاق شکن مدار ، اتاق اصلی اتوبوس ، اتاق کابل و اتاق ابزار رله تقسیم می شود و هر قسمت با پارتیشن فلزی زمینی از هم جدا می شود.

◆ دستگیره

دستی را می توان به دستمال قطع کننده مدار ، دستی ترانسفورماتور ولتاژ ، دستی اندازه گیری ، دستی جداسازی و غیره تقسیم کرد. انواع دستبندها دارای یک شکل و اندازه یکسان هستند و دستبندها با همان هدف قابل تعویض هستند. این سرویس دستی دارای یک موقعیت آزمایش/انزوا و یک موقعیت کاری در تجهیزات است و هر موقعیتی مجهز به یک دستگاه در هم تنیده است تا اطمینان حاصل شود که در هنگام دو موقعیت فوق ، دستبند نمی تواند به طور اتفاقی حرکت کند.

◆ محفظه قطع کننده مدار

یک آهنگ خاص در محفظه مدار قطع کننده برای حرکت دستی نصب شده است. هنگامی که قطع کننده مدار بین موقعیت آزمون و موقعیت کار حرکت می کند ، شیر انزوا به طور خودکار باز یا بسته می شود ، که تضمین می کند که کارکنان بدن شارژ را لمس نمی کنند. این دستی را می توان با درب تجهیزات بسته کار کرد و موقعیت دستی در تجهیزات را می توان از طریق پنجره مشاهده مشاهده کرد و در عین حال ، هرگونه علائم عملکردی روی دستی را می توان مشاهده کرد.

◆ محفظه اتوبوس

اتوبوس اصلی از تجهیزات سوئیچ تغییر زره پوش به دیگری منتهی می شود و توسط اتوبوس های کوچک شاخه و جعبه های تماس استاتیک ثابت می شود و هنگام عبور از صفحات جانبی تجهیزات مجاور توسط آستین های اتوبوس ثابت می شود. همه اتوبوس ها عایق کامپوزیت را اتخاذ می کنند.

compart محفظه کابل

PT ، سوئیچ زمینی ، رعد و برق و کابل های متعدد را می توان در اتاق کابل نصب کرد.

◆ اتاق رله

صفحه داخلی و صفحه رله می تواند مجهز به اجزای ثانویه مانند اجزای کنترل و محافظت ، ابزارهای اندازه گیری و نمایش و شاخص های نظارت زنده باشد.

◆ دستگاه در هم تنیده

تجهیزات سوئیچ جابجایی زره ​​پوش دارای دستگاه در هم تنیده قابل اعتماد است که به طور موثری ایمنی اپراتورها و تجهیزات را تضمین می کند.

هنگامی که سوئیچ زمینی در حالت خاموش قرار دارد ، دستی که می تواند از موقعیت آزمایش/جداسازی به حالت کار منتقل شود. و درب پشتی قابل باز نیست ، بنابراین از ورود اشتباه به بازه برق جلوگیری می شود. هنگامی که دستیار کاملاً از تجهیزات بیرون کشیده می شود ، یا هنگامی که دستبندی در تست/انزوا در تجهیزات قرار دارد و سوئیچ گوشتی به هم پیوسته و قفل شده است ، سوئیچ گوش می تواند بسته شود. هنگامی که دستیار در حالت کار قرار دارد ، سوئیچ زمینی نمی تواند بسته شود. این امر مانع از روشن شدن سوئیچ زمینی به اشتباه می شود و در هنگام سوئیچ زمینی در موقعیت بسته ، از حرکت دستی به حالت کار جلوگیری می کند. فقط هنگامی که دستیار قطع کننده مدار در موقعیت آزمایش/جداسازی یا موقعیت کار قرار دارد ، می توان قطع کننده مدار را اداره کرد. علاوه بر این ، پس از بسته شدن قطع کننده مدار ، دستی نمی تواند حرکت کند ، که مانع از فشار بار زنده و کشیدن مدار به اشتباه می شود. اتصال برق می تواند بین تجهیزات نصب شود.

◆ دستگاه گوشتی

در اتاق کابل یک نوار اتوبوس زمینی 6 × 50 میلی متر مربع وجود دارد که می تواند از تجهیزات مجاور عبور کند و با تجهیزات ارتباط خوبی برقرار کند.

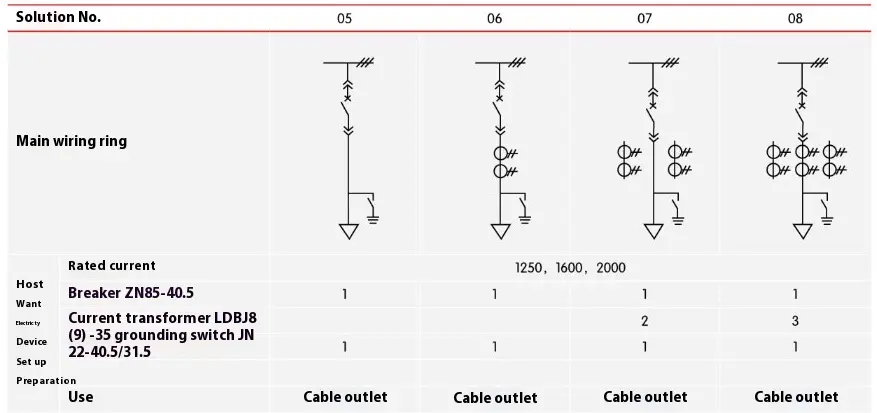

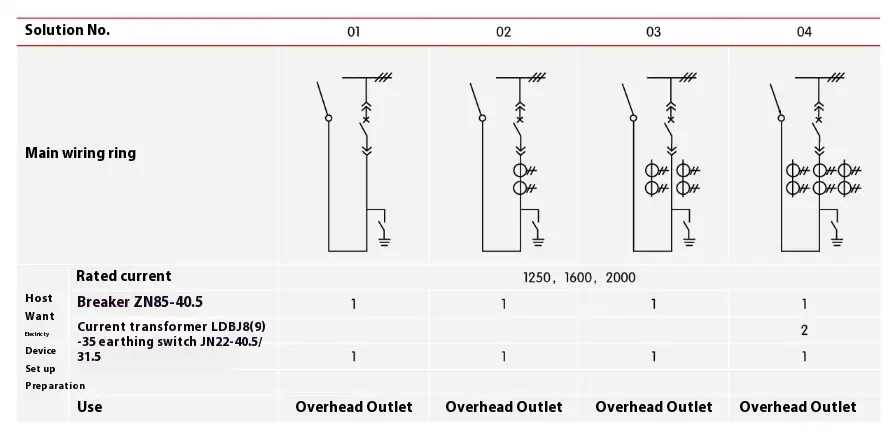

طرح اصلی سیم کشی

27 طرح سیم کشی اولیه معمولی برای تجهیزات سوئیچ تغییر شکل زره پوش وجود دارد ، که می تواند نیازهای خطوط ورودی و خروجی کابل کاربران را برآورده کند ، خطوط ورودی و خروجی سربار ، ارتباطات و اندازه گیری ، محافظت و غیره. اگر طرح های دیگری متفاوت از طرح های موجود وجود دارد ، لطفاً با سازنده مشورت کنید.

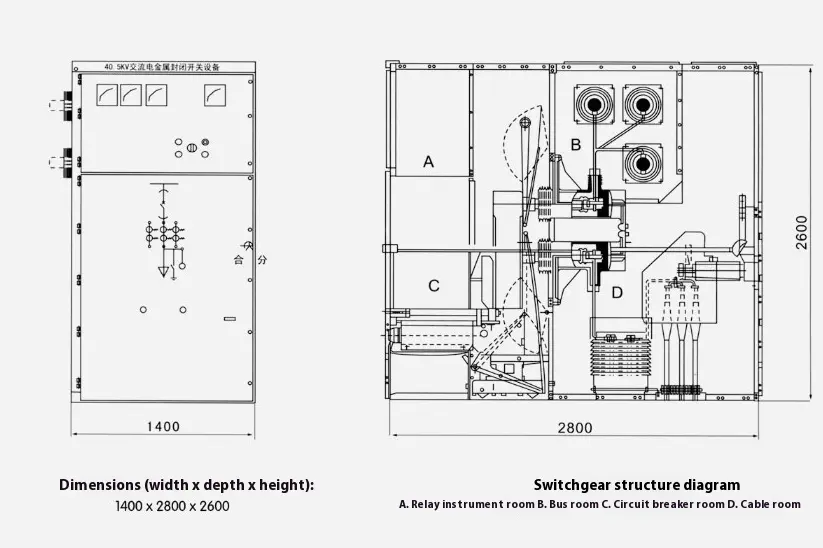

● ابعاد ساختاری و نمودار شماتیک تجهیزات سوئیچ جابجایی زره ​​پوش
