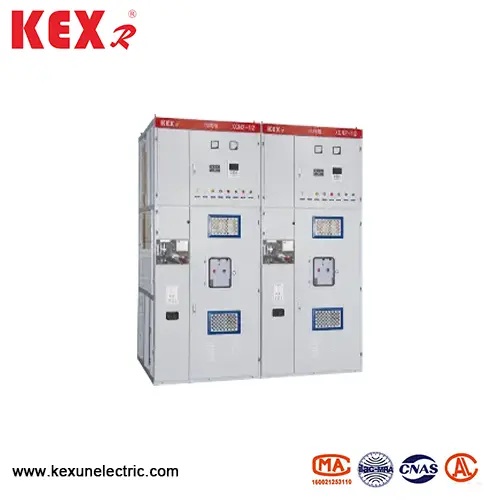

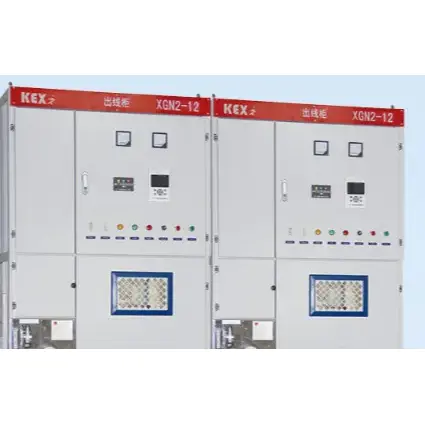

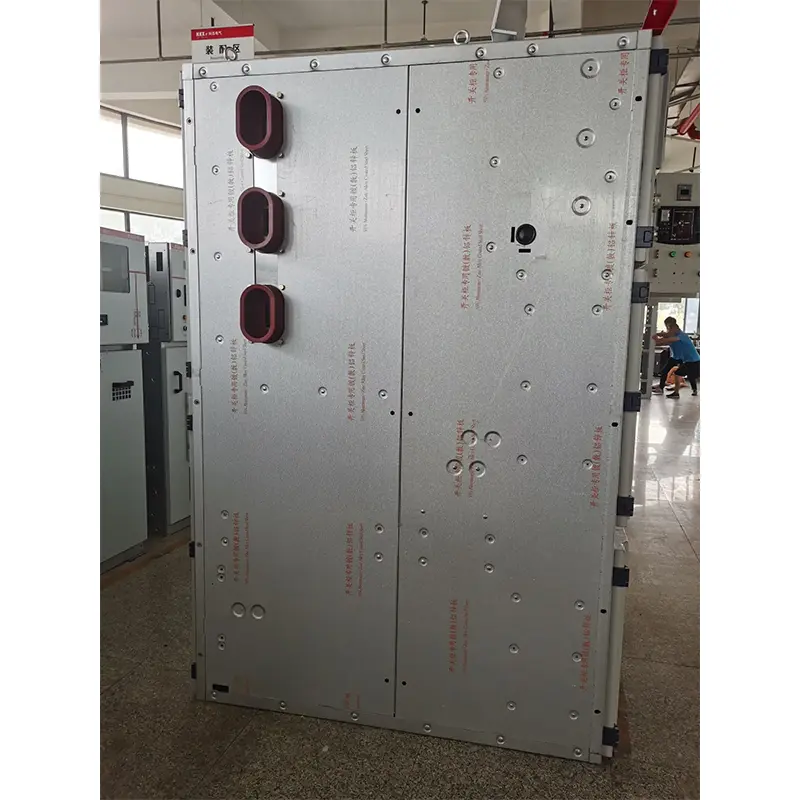

تجهیزات سوئیچ بسته فلزی ثابت نوع جعبه

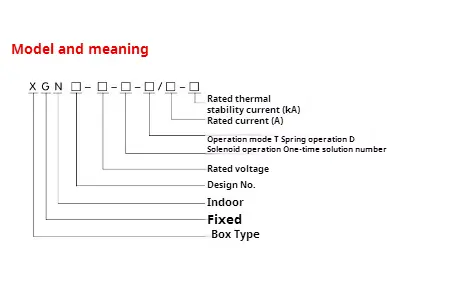

● معنی مدل

● عمدتا پارامترهای فنی از تجهیزات سوئیچ بسته فلزی ثابت از نوع XGN2-12

◆ ساختار

این تجهیزات تجهیزات سوئیچ بسته فلزی ثابت XGN2-12 یک ساختار جعبه بسته فلزی است و قاب تجهیزات توسط زاویه فولاد جوش داده می شود. تجهیزات به یک اتاق شکن مدار ، یک اتاق اتوبوس ، یک اتاق کابل و یک اتاق رله توسط صفحات فولادی تقسیم می شوند و عملکرد اجزای اصلی در تجهیزات را می توان از طریق پنجره مشاهده و لامپ روشنایی روی نما مشاهده کرد. به منظور بهبود عملکرد فنی تجهیزات ، اجزای اصلی (مانند قطع کننده مدار و قطع کننده های چرخشی) دوباره طراحی شده اند. با توجه به چیدمان تجهیزات تجهیزات سوئیچ بسته فلزی XGN2-12 ، می توان رله ها را در اتاق رله ، رله های سیگنال نصب کرد ، ابزارها را نشان می دهد ، چراغ های سیگنال را می توان روی درب نصب کرد ، و اتاق نصب و عملیات سوئیچ انتقال ، با اتاق اتوبوس در قسمت عقب و اتاق کابل در قسمت پایین ، تا کاربران بتوانند به طور هماهنگ سیم ها را به هم وصل کنند. قسمت جلوی آن اتاق شکن مدار است که برای نگهداری تجهیزات مناسب است. برای مکانیسم داخلی تجهیزات به شکل 1 و شکل 2 و کتابچه راهنمای محصول مراجعه کنید.

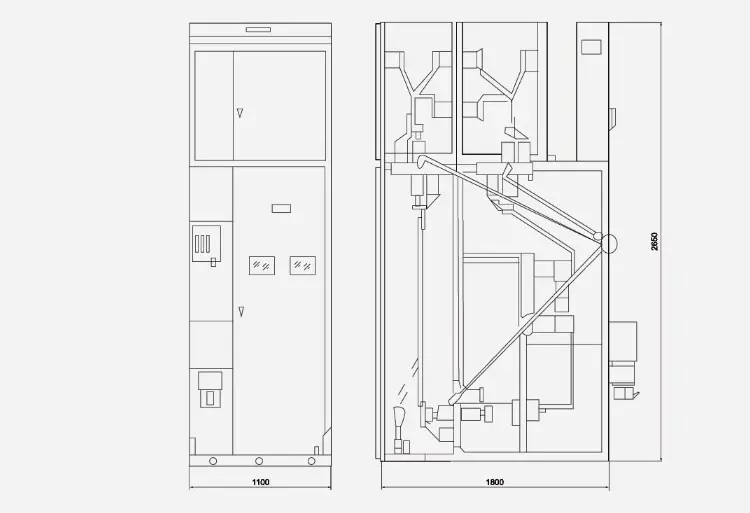

● XGN □ -12/07D طراحی طرح کلی

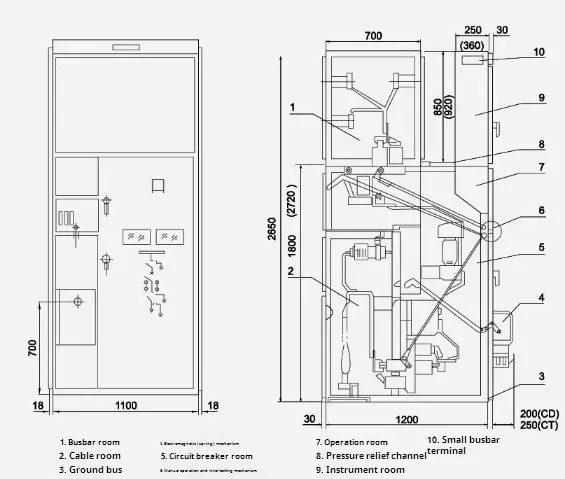

● XGN □ -12 (خروجی کابل بای پس) طراحی طرح کلی

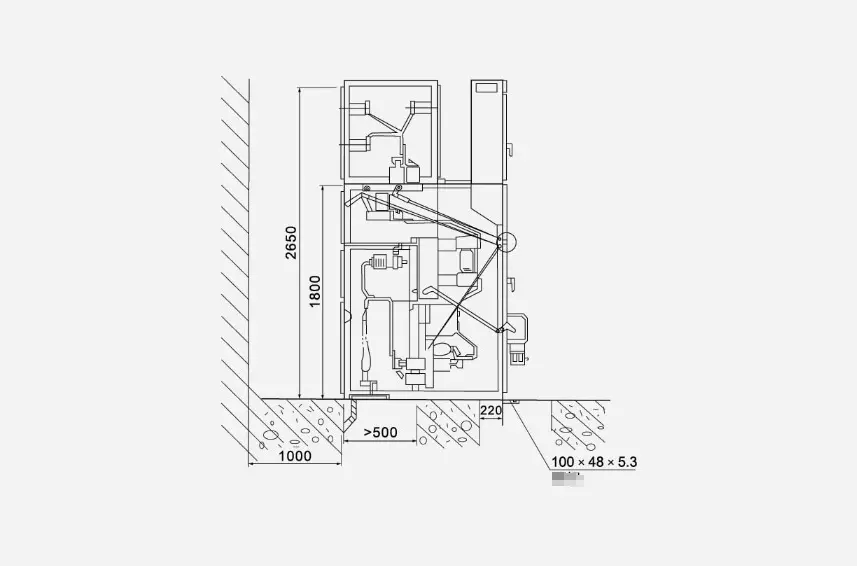

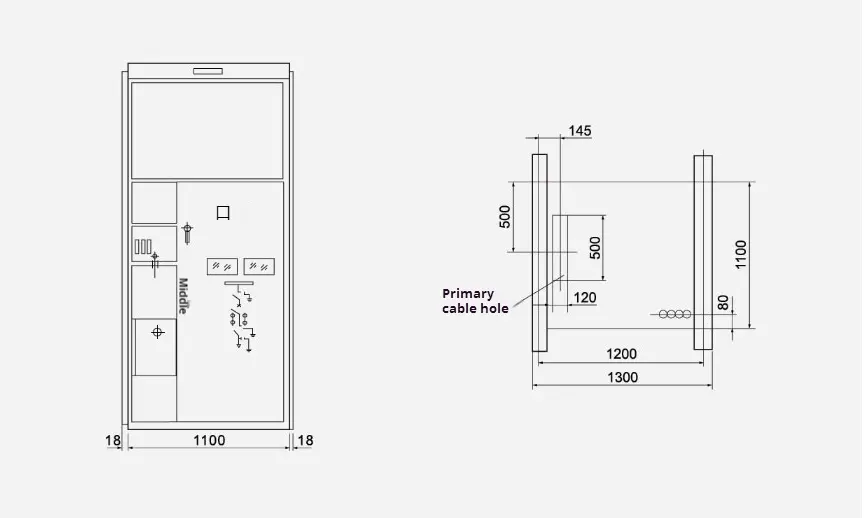

is طراحی نصب ابعاد کلی
