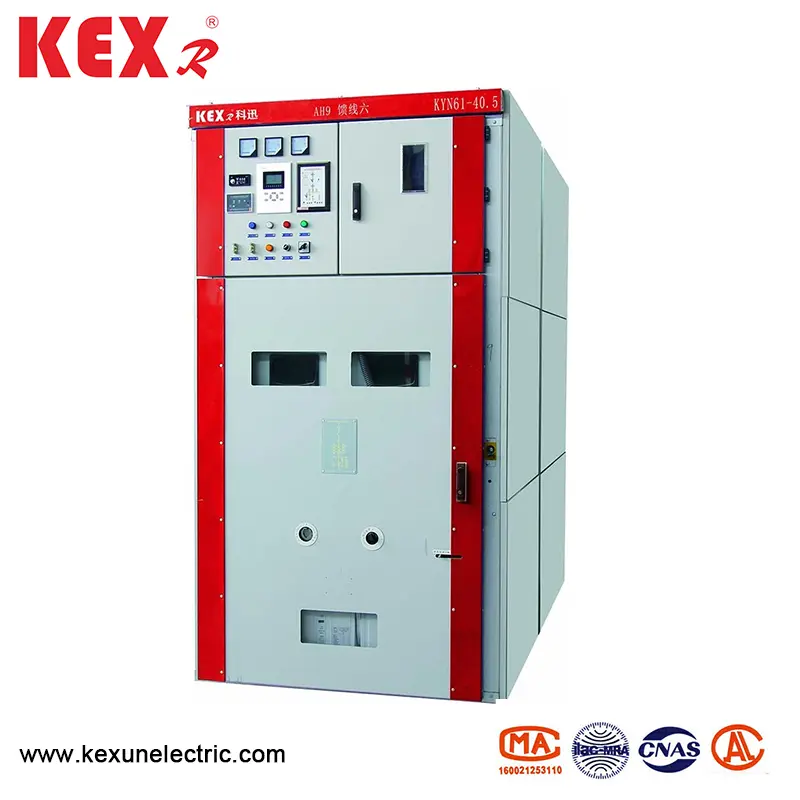

سوئیچ جابجایی زره پوش

به عنوان یک تامین کننده تجهیزات انتقال و انتقال قدرت حرفه ای در چین ، Kyn61-40.5 Kexun's Kyn61-40.5 از نوع سوئیچ جابجایی پوشانده می توان برای دریافت و توزیع انرژی الکتریکی در نیروگاه ها ، زیرزمین ها و شرکت های صنعتی و معدن استفاده کرد و می تواند مدارها را کنترل و محافظت کند و همچنین می تواند در مکانهای دیگری که به طور مکرر عمل می کنند استفاده شود.
مدل: Kyn61-40.5
برند ： kexr

ارسال استعلام

توضیحات محصول

ویژگی های تکتونیکی

structe ساختار Switchgear مونتاژ شده است ، و قطع کننده مدار توسط Handcart کف نصب شده است

▶ Kyn61-40.5 سوئیچ تغییر شکل زره پوش با پوششی مجهز به یک شکن خلاء عایق کامپوزیت کاملاً جدید است که ویژگی های قابل تعویض خوب و جایگزینی ساده را دارد

▶ قاب دستی مجهز به مکانیسم پیچ سرب و پیشرانه آجیل است که می تواند به راحتی دستی را جابجا کند و از آسیب رساندن به ساختار پیشرانه جلوگیری کند

▶ همه عملیات را می توان با درب کابینت نزدیک انجام داد

▶ اتصال بین سوئیچ اصلی ، دستگیره و درهای کابینت سوئیچ حالت قفل مکانیکی اجباری را برای برآورده کردن عملکرد "پنج پیشگیری" اتخاذ می کند

▶ اتاق کابل فضای کافی برای اتصال چندین کابل دارد

switch سوئیچ زمینی سریع برای زمین و مدار کوتاه استفاده می شود

▶ سطح حفاظت از پوسته IP3x است ، و سطح حفاظت IP2X است ； هنگامی که درب دستی باز است

switch Switchgear تغییر زره پوش با GB3906-1991.DL404-1997 مطابقت دارد و استاندارد بین المللی IEC-298 را برای مرجع اتخاذ می کند.

● شرایط محیط

▶ حد بالایی دمای محیط +40 ℃ است و مقدار متوسط اندازه گیری شده در 24 ساعت از 35 ℃ و حد پایین IS-15

▶ ارتفاع: بیش از 1000 متر از سطح دریا نیست

▶ رطوبت نسبی: مقدار متوسط روزانه نباید از 95 ٪ تجاوز کند ، و میانگین میانگین ماهانه نباید از 90 ٪ تجاوز کند

▶ شدت زمین لرزه: بیش از 8 درجه نیست

▶ فشار بخار آب: مقدار متوسط روزانه نباید از 2.2kPa باشد و مقدار متوسط ماهانه نباید از 90 ٪ تجاوز کند.

● جداول پارامتر فنی

switchegear خلاء

شماره	قسمت	واحد	داده
1	ولتاژ دارای امتیاز	kv	40.5
2	جریان فعلی	A	1250 ، 1600 ، 2000
3	فرکانس دارای امتیاز	هرتز	50
4	دارای جریان کوتاه مدت مقاومت در برابر جریان	در	20،25،31.5
5	اوج دارای جریان مقاومت در برابر جریان	در	50،63،80
6	دارای ولتاژ مقاومت در برابر ولتاژ	kv	95/1 دقیقه
7	Impulse Lighting دارای ولتاژ مقاومت می کند	kv	185
8	زمان ماندگار در اتصال کوتاه	S	4
9	درجه IP		IP3x

◆ قطع کننده مدار خلاء

شماره	قسمت	واحد	داده
1	ولتاژ دارای امتیاز	kv	40.5
2	فرکانس دارای امتیاز	هرتز	50
3	دارای ولتاژ مقاومت در برابر ولتاژ	kv	95/1 دقیقه
4	Impulse Lighting دارای ولتاژ مقاومت می کند	kv	185
5	جریان فعلی	A	1250 ، 1600 ، 2000
6	دارای جریان کوتاه مدت مقاومت در برابر جریان	در	20،25،31.5
7	جریان قطع اتصال کوتاه	در	20،25،31.5
8	زمان ماندگار در اتصال کوتاه	ام‌اس	30≤T≤60
9	درجه IP	ام‌اس	50 ≤100
10	زمان افتتاح	ام‌اس	20
11	زمان بسته شدن	ام‌اس	10000
12	زمان فعلی شکست اتصال کوتاه	زمان
13	زندگی مکانیکی	زمان

◆ ماشین آلات بهاری

قسمت		واحد	داده
ولتاژ عملیاتی	سیم پیچ	V	DC220/110 AC220/110
	سیم پیچ
دارای امتیاز جریان عملیاتی	سیم پیچ	A	0.96 (220 ولت) 1.05 (110V)
	سیم پیچ
نیروی موتور ذخیره انرژی		W	230
ولتاژ دارای امتیاز موتور		V	DC220/110 AC220/110
storagetime انرژی		S	≤12

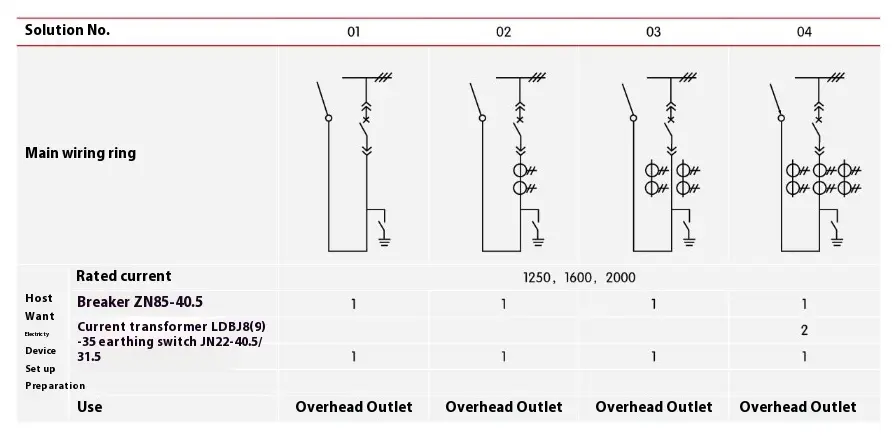

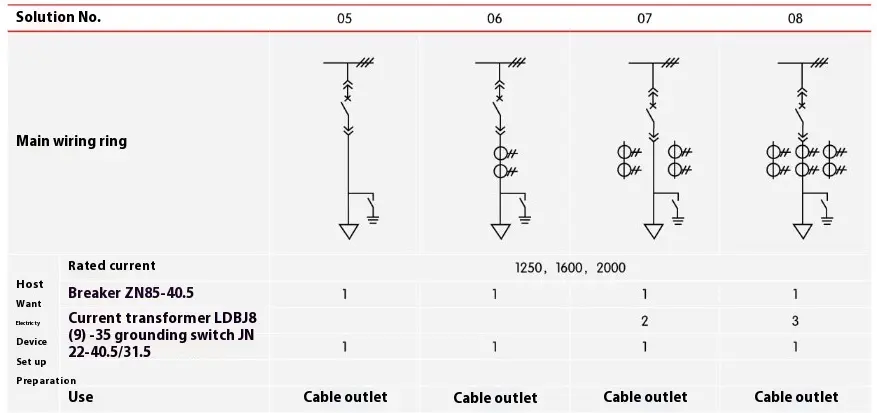

schemes طرح های سیم کشی

27 طرح سیم کشی اولیه معمولی برای سوئیچ جابجایی پوشیده از زره پوش وجود دارد که می تواند نیازهای خطوط ورودی و خروجی کابل کاربران را برآورده کند ، خطوط ورودی و خروجی سربار ، ارتباطات و اندازه گیری ، محافظت و غیره. اگر طرح های دیگری متفاوت از طرح های موجود وجود دارد ، لطفاً با سازنده مشورت کنید.

Armor Clad Shifting Switchgear

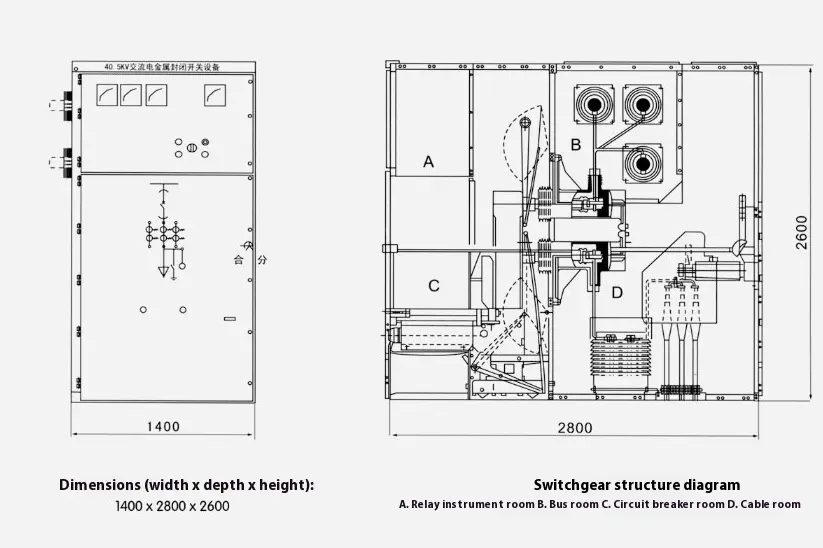

● ابعاد ساختاری سوئیچ جابجایی زره پوش

Armor Clad Shifting Switchgear

● نصب Switchgear

reight ارتفاع Kyn61-40.5 از نوع Armor-Clad Shifting Switchgear اتاق الکتریکی: 4500 میلی متر ≥

▶ فاصله از پشت کابینت تا دیوار: 1500 میلی متر پوند

▶ صافی قاب پایه: 1 میلی متر در متر

▶ فولاد فونداسیون کانال تعبیه شده نباید از 3 میلی متر بالاتر از زمین باشد

▶ می توان آن را با پیچ و مهره یا جوشکاری بر روی بنیاد ثابت کرد

▶ وزن سوئیچ در حدود 1800 کیلوگرم است

width عرض کریدور عملیاتی سوئیچ (تک ردیف): ≥3000 میلی متر و دو ردیف (چهره به چهره) ≥4000 میلی متر.

contence سازگاری محصول

◆ شماره اصلی طرح اصلی خط ، نمودار سیستم تک اتوبوس ، نمودار ترتیب و نمودار طرح بندی

dira نمودار شماتیک الکتریکی و نمودار آرایش ترمینال مدار ثانویه

◆ مشخصات مدل و کمیت اجزای الکتریکی سوئیچ جابجایی زره پوش

◆ مشخصات و مواد اتوبوس اصلی و اتوبوس شعبه

◆ نام و مقادیر قطعات یدکی و قطعات یدکی

◆ الزامات ویژه با کارخانه توافق می شود

◆ با توجه به بهبود مستمر فناوری محصول ، کلیه داده ها منوط به آخرین تأیید توسط بخش فنی کارخانه ما خواهند بود. در صورت بروز هرگونه تغییر ، هیچ توجهی نخواهد شد.

دستورالعمل سفارش

نمودار اصلی طرح سیم کشی ، هدف و نمودار سیستم تک سیم ؛ ولتاژ دارای رتبه ؛ جریان دارای رتبه ؛ دارای جریان کوتاه شدن اتصال کوتاه ؛ طرح چیدمان اتاق توزیع برق و برنامه ترتیب و پیکربندی سوئیچ و غیره

مشخصات کابل های ورودی و خروجی را مشخص کنید

◆ الزامات مربوط به توابع کنترل ، اندازه گیری و محافظت از سوئیچ و سایر دستگاه های قفل و اتوماتیک.

◆ مدل ، مشخصات و کمیت اجزای اصلی الکتریکی در سوئیچ. در صورت نیاز به اتصال پل اتوبوس بین کابینت های سوئیچ یا کابینت های ورودی ، داده های خاص مانند ظرفیت حمل جریان فعلی از پل اتوبوس ، دهانه پل اتوبوس و ارتفاع از زمین ارائه می شود

◆ هنگامی که از سوئیچ جابجایی زره پوش در محیط ویژه استفاده می شود ، هنگام سفارش باید با جزئیات مشخص شود.

◆ سایر موارد خاص.

● نمودار شماتیک بنیاد نصب Switchgear

Armor Clad Shifting Switchgear
