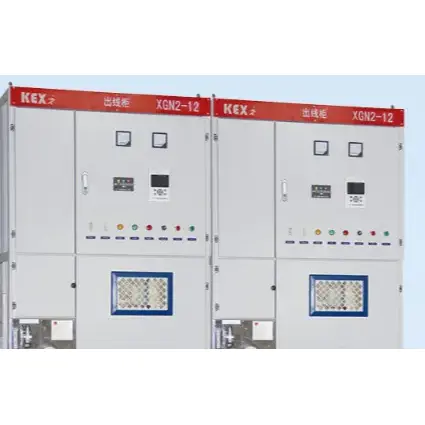

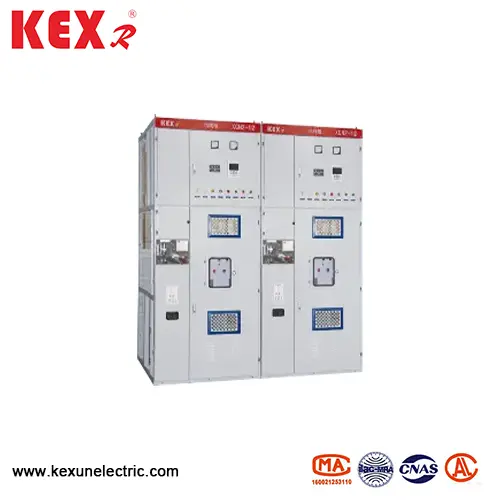

سوئیچ بسته فلزی ثابت نوع جعبه

● با استفاده از شرایط

▶ دمای محیط XGN2-12 نوع جعبه ثابت فلزی ثابت باید باشد

-25 ~ 40 ℃ (سرپوشیده)

▶ ارتفاع: زیر 1000 متر

▶ رطوبت متوسط ​​روزانه روزانه بیش از 95 ٪ نیست و رطوبت نسبی متوسط ​​ماهانه بیش از 90 ٪ نیست

▶ زلزله نباید از بزرگی 8 تجاوز کند

switchegear بسته بسته فلزی ثابت از نوع XGN2-12 باید در مکانی عاری از آتش سوزی ، انفجار ، آلودگی جدی ، خوردگی شیمیایی و لرزش خشونت آمیز نصب شود.

parameter پارامتر فنی

◆ دستگاه ضد خطا

عملکرد "پنج پیشگیری" برای جلوگیری از تقسیم و بسته شدن مدار به اشتباه است. جلوگیری از سوء استفاده از بار و سوء استفاده از سوئیچ جداسازی. جلوگیری از بسته شدن سوئیچ زمینی هنگام شارژ شدن. جلوگیری از روشن شدن سوئیچ زمینی هنگام بسته شدن آن. جلوگیری از ورود به فاصله شارژ به اشتباه.

این سوئیچ بسته بسته فلزی ثابت از نوع XGN2-12 ، حالت قفل مکانیکی اجباری را اتخاذ می کند ، و دستگاه قفل از اجزای اصلی مانند پشتیبانی ، دیسک ، صفحه ، صفحه قفل ، دسته ، اتصال میله و غیره تشکیل شده است ، که دارای ویژگی های عملکرد قابل اعتماد ، عملکردهای کامل ، ساختار ساده و عملکرد مناسب است ، بنابراین دستیابی به "پنج پیش فرض" "به سادگی و به طور ساده

switch سوئیچ کنترل (سوئیچ کیلو وات) با فلاپ قرمز و سبز در طرح قطع کننده مدار استفاده می شود تا از تقسیم و بسته شدن مدار به اشتباه جلوگیری شود

▶ فقط بعد از اینکه قطع کننده مدار واقعاً شکسته شد ، می توان دسته کوچک را از موقعیت "کار" بیرون کشید و به موقعیت "شکستن و قفل" تبدیل شد. باز و بسته شدن سوئیچ جداسازی ؛ از باز شدن و بسته شدن سوئیچ 7 بار جلوگیری کنید. برگشت پذیری قفل و ضد قفل دارای عملکردهای دوتایی ضد تزریقی است ، یعنی وقتی دسته کوچک در موقعیت "قفل کردن قفل" قرار دارد ، فقط قطع کننده های بالا و پایین می توانند روشن و خاموش شوند ، اما قطع کننده مدار نمی تواند روشن و خاموش شود ، بنابراین از سوء استفاده از سوء استفاده از مدار جلوگیری می کند.

▶ هنگامی که قطع کننده مدار و قطع ارتباطات فوقانی و پایین در حالت بسته قرار دارند و دسته کوچک در موقعیت "کار" قرار دارد ، نمی توان درب های کابینت جلو و عقب را باز کرد ، تا برای جلوگیری از ورود آنها به اشتباه به فاصله زنده جلوگیری شود.

▶ هنگامی که قطع ارتباطات بالا و پایین باز نشود ، سوئیچ زمینی نمی تواند بسته شود و دسته کوچک را نمی توان از موقعیت "شکستن و قفل" به موقعیت "نگهداری" تبدیل کرد ، که می تواند مانع از برقراری سیم زمینی با برق شود.

▶ اگر سوئیچ گوشتی باز نشود ، قطع ارتباطات فوقانی و پایین نمی تواند بسته شود ، که می تواند مانع از بستن سیم گوشتی از قطع ارتباطات فوقانی و پایین شود.

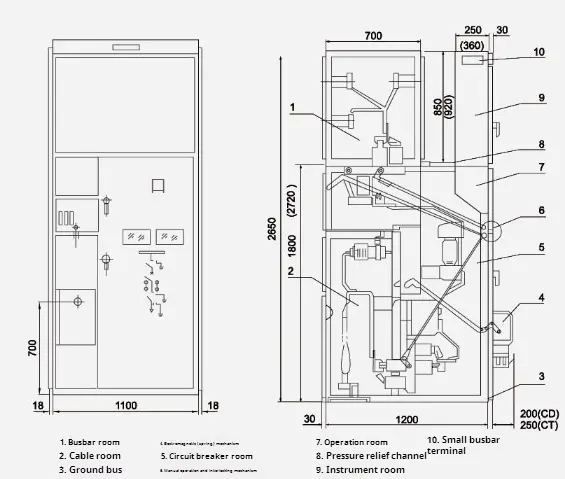

● XGN □ -12/07D طراحی طرح کلی

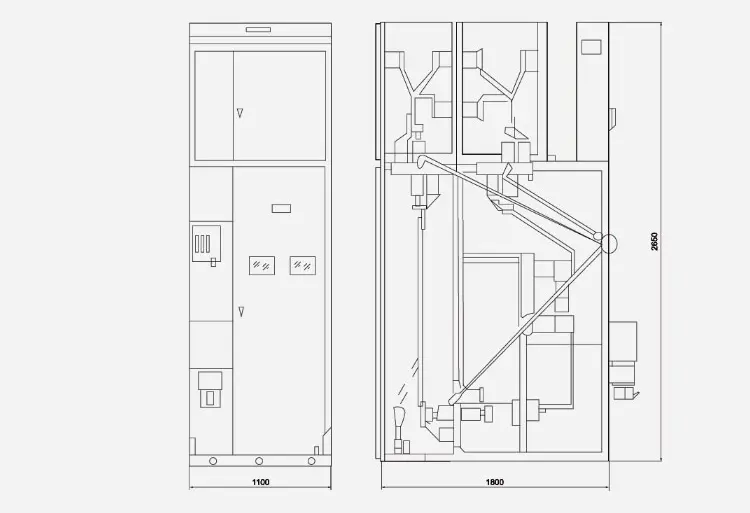

● XGN □ -12 (خروجی کابل بای پس) طراحی طرح کلی

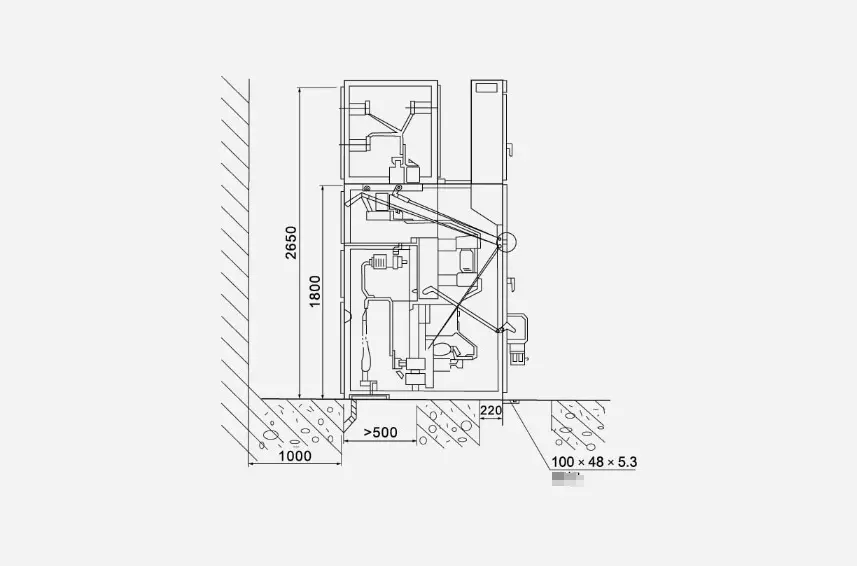

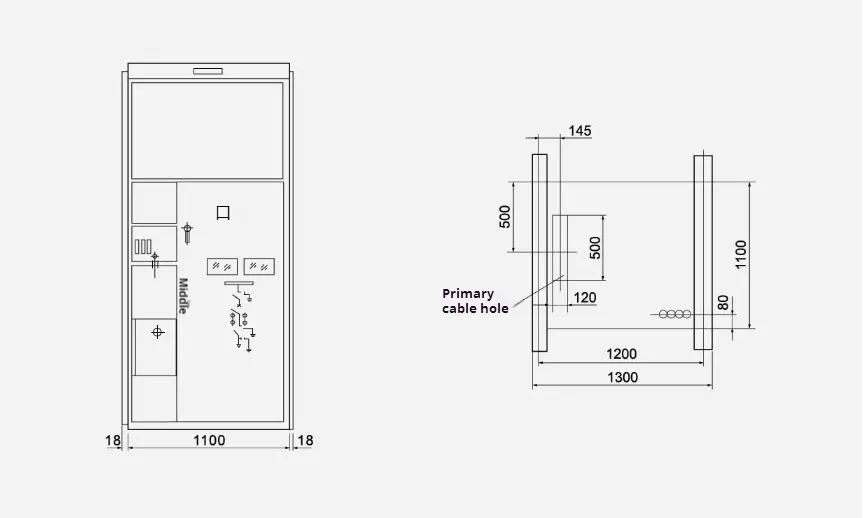

is طراحی نصب ابعاد کلی
