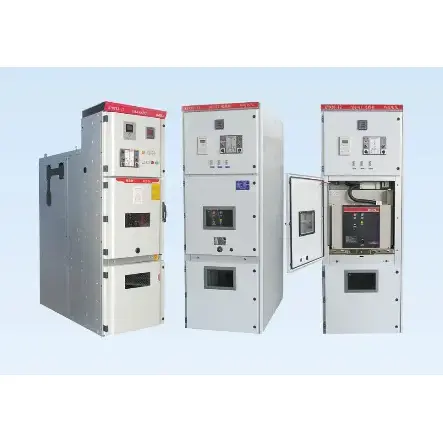

HV Switchgear

● با استفاده از شرایط

▶ دمای هوا: -10 ~ 40 ℃ ؛

▶ ارتفاع: زیر 1000 متر

▶ رطوبت: رطوبت نسبی: میانگین روزانه کمتر از 95 ٪ ، و میانگین ماهانه بیش از 90 ٪ نیست

▶ فشار بخار آب: مقدار متوسط ​​روزانه بیش از 2.2kpa نیست و میانگین ماهانه بیش از 1.8kpa نیست. هنگامی که دما به طور ناگهانی کاهش می یابد ، ممکن است تراکم رخ دهد ، همراه با آلودگی. این محصول برای دو شرایط محیطی زیر که شدیدتر از شرایط عادی هستند مناسب است:

(1) تراکم مکرر نیست (به طور متوسط ​​بیش از دو بار در ماه) و کمی آلوده است.

(2). به طور کلی ، هیچ تراکم (به طور متوسط ​​بیش از دو بار در سال) وجود ندارد ، که به طور جدی آلوده است

▶ HV Switchgear برای مکان های خشن که در آن خطر آتش سوزی و انفجار وجود ندارد ، مناسب است و آلودگی جدی برای خوردگی فلزات و از بین بردن عایق کافی است

switchgear HV از نوع Kyn28-12 برای مکانهایی مناسب است که هیچ ارتعاش خشونت آمیز وجود ندارد ، برجستگی ها و تمایل عمودی از 80 تجاوز نمی کند.

توجه:

(1) سوئیچ HV اجازه ذخیره و حمل و نقل را در -30

(2) هنگامی که ارتفاع بیش از 1000 متر باشد ، باید مطابق با B/2102 "الزامات فنی دستگاههای برقی با ولتاژ بالا با استفاده از مناطق ارتفاعی" انجام شود. هنگامی که ارتفاع از 2000 متر تجاوز نکند ، هیچ اقدامی برای تجهیزات کمکی با ولتاژ کم انجام نمی شود.

(3) هنگامی که شرایط استفاده واقعی با موارد فوق متفاوت است ، باید توسط کاربر و سازنده مورد مذاکره قرار گیرد.

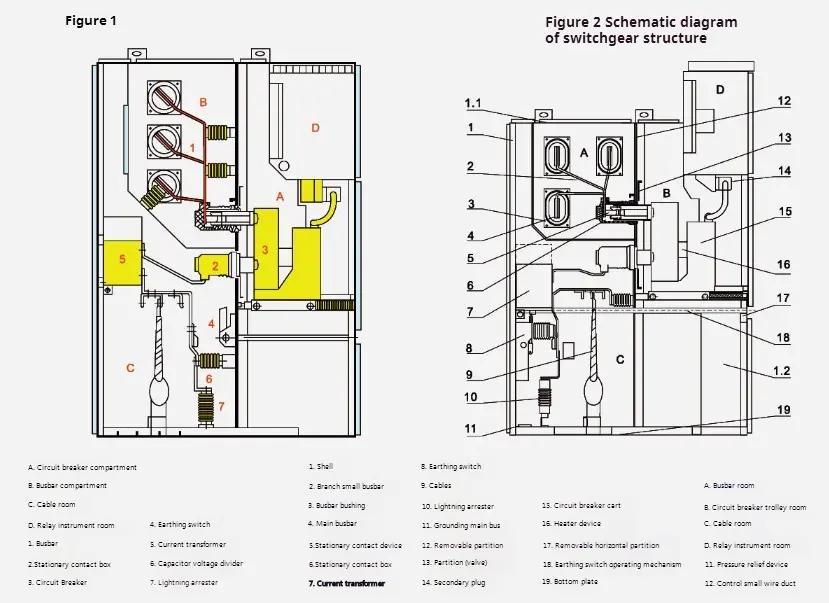

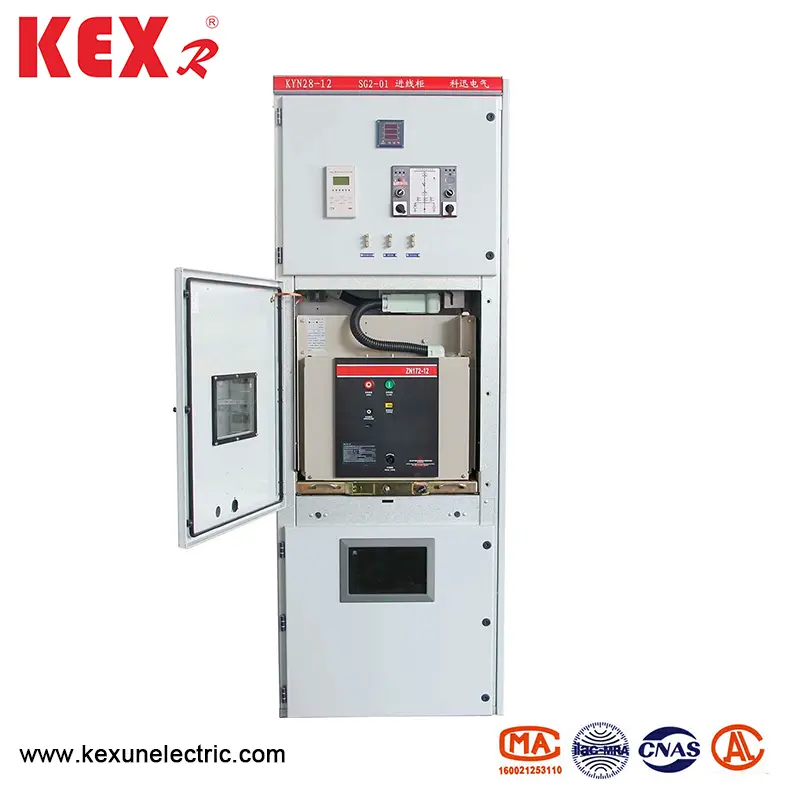

◆ سوئیچ HV از دو قسمت تشکیل شده است: یک بدنه کابینت ثابت و یک قسمت قابل ترسیم (دستی برای کوتاه) (شکل برای نمودار شماتیک ساختار سوئیچ HV) را ببینید). پوسته بدنه کابینت سوئیچ و تخته های هر واحد کاربردی توسط صفحات فولادی روکش شده روی آلومینیوم پیچیده می شود. سطح حفاظت از پوسته سوئیچ به IP4x می رسد و سطح حفاظت از هر صفحه پارتیشن محفظه و درب شکن مدار هنگام باز شدن P2X است. سوئیچ HV از نوع Kyn28-12 می تواند مجهز به دستمال VS1 ، Zn 12V خلاء مدار وکتری و خلاء VD4 Circuit Breaker Handcart و VC Contactor Compantor تولید شده توسط شرکت ABB باشد. Switchgear را می توان در کابینت های دوتایی ، یعنی در چیدمان برگشت به عقب نصب کرد. نصب و اشکال زدایی کابینت سوئیچ را می توان در قسمت جلو انجام داد ، بنابراین کابینت سوئیچ را می توان در مقابل دیوار نصب کرد. بزرگترین مزیت نصب در مقابل دیوار ، صرفه جویی در فضای کف است. علاوه بر این ، سوئیچ HV می تواند بدون دیوار نصب شود ، یعنی نوع تعمیر و نگهداری دو طرفه. چیدمان ساختار داخلی این دو متناقض است و مزیت آن نگهداری مناسب است.

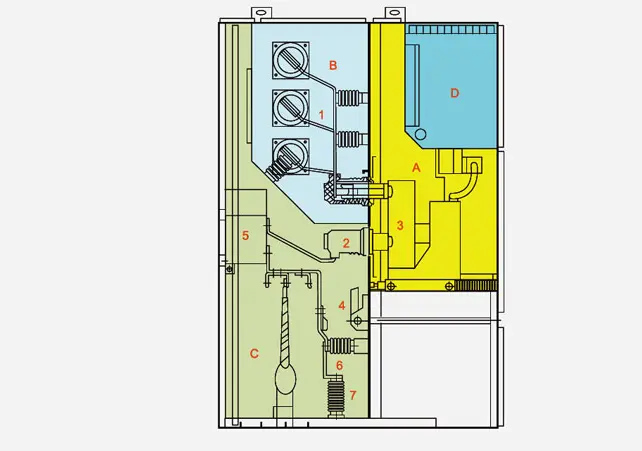

structure ساختار HV Switchgear

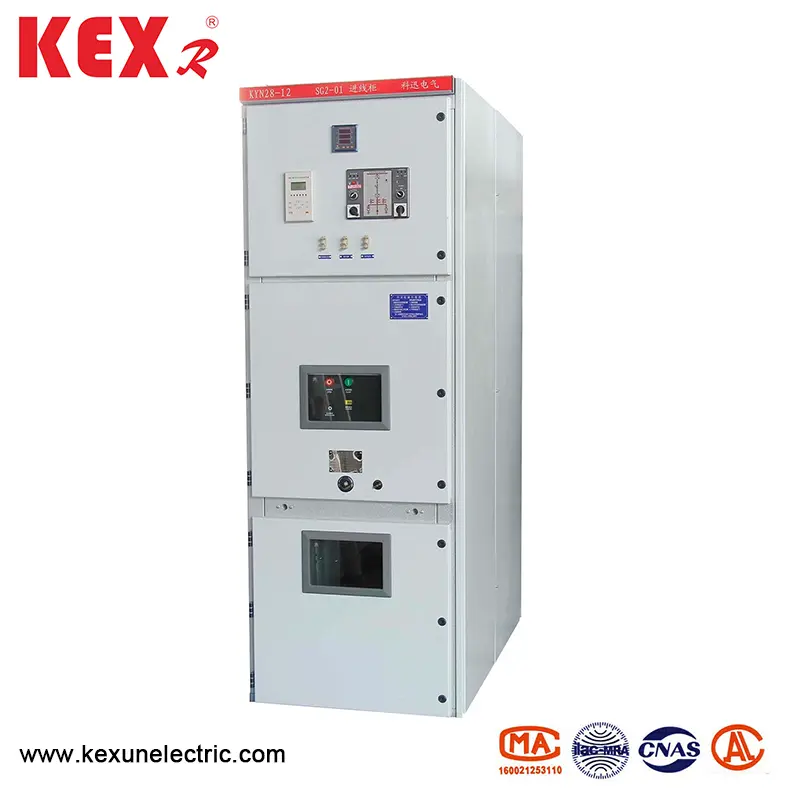

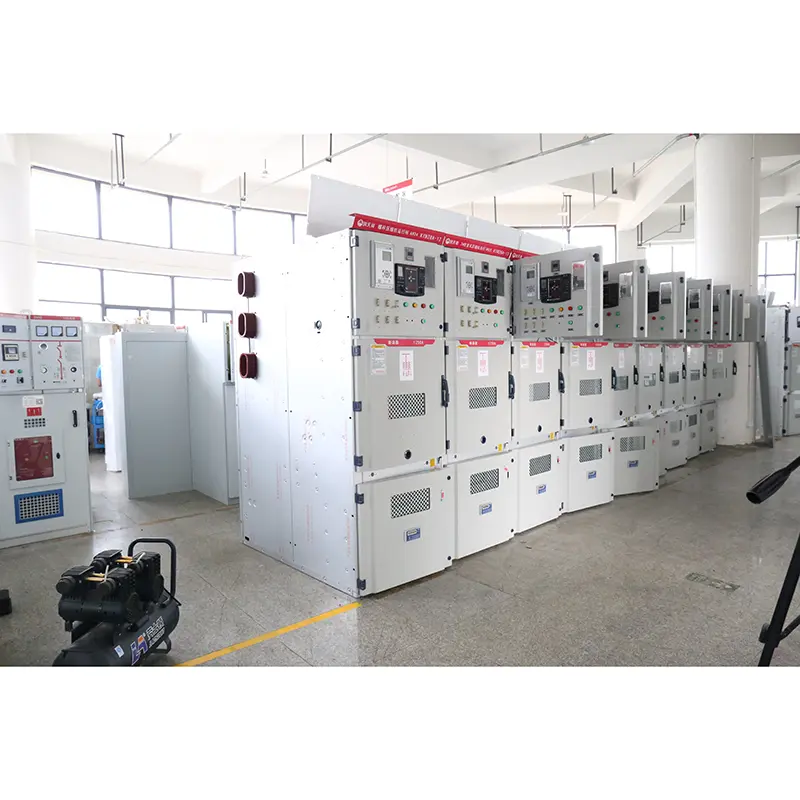

◆ بررسی اجمالی از نوع HV از نوع Kyn28-12

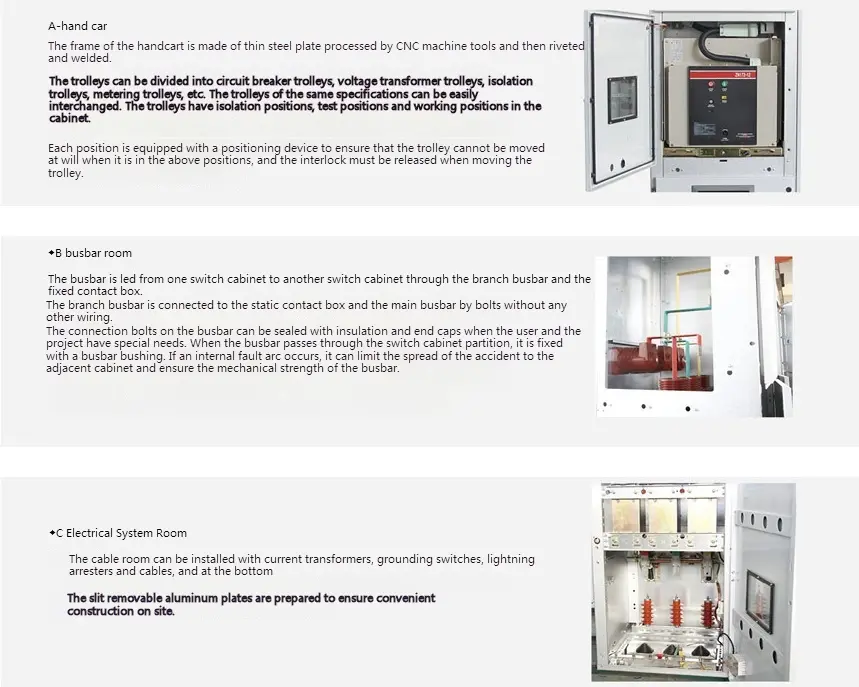

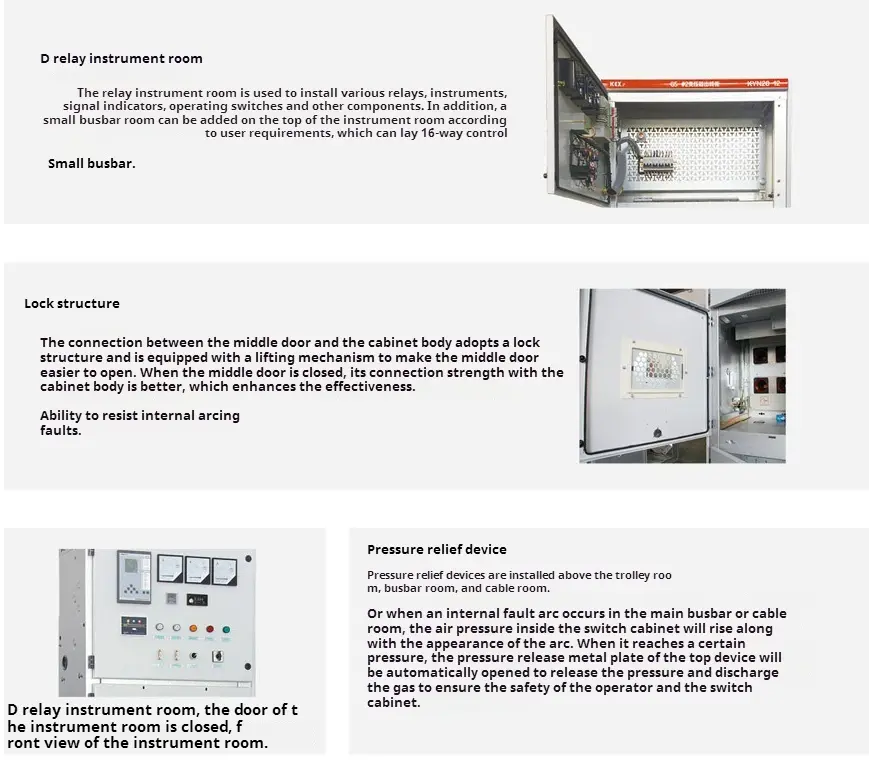

پوسته کابینت و پارتیشن سوئیچ HV از صفحات فولادی روکش شده روی آلومینیوم یا صفحات فولادی ساخته شده است که پس از پردازش و خم شدن توسط دستگاه های ماشین CNC پیچیده شده و خم شده است و کابینت سوئیچ مونتاژ می تواند یکنواختی را در اندازه حفظ کند. صفحه فولادی روکش شده با آلومینیوم دارای ضد خوردگی قوی و اثرات آنتی اکسیداسیون و استحکام مکانیکی بالاتر از همان صفحه فولادی است. قسمت داخلی HV Switchgear به اتاق 1 تقسیم می شود. اتاق دستی 2. اتاق اتوبوس 3. اتاق کابل 4. اتاق ابزار رله ، و پوسته هر واحد دارای یک پایه مستقل است. درهای سوئیچ همه با پلاستیک الکترواستاتیک پاشیده شده اند تا سطوح آنها مزایای مقاومت در برابر ضربه ، مقاومت در برابر خوردگی و ظاهر زیبا را داشته باشد (رنگ می تواند توسط کاربران سفارشی شود).

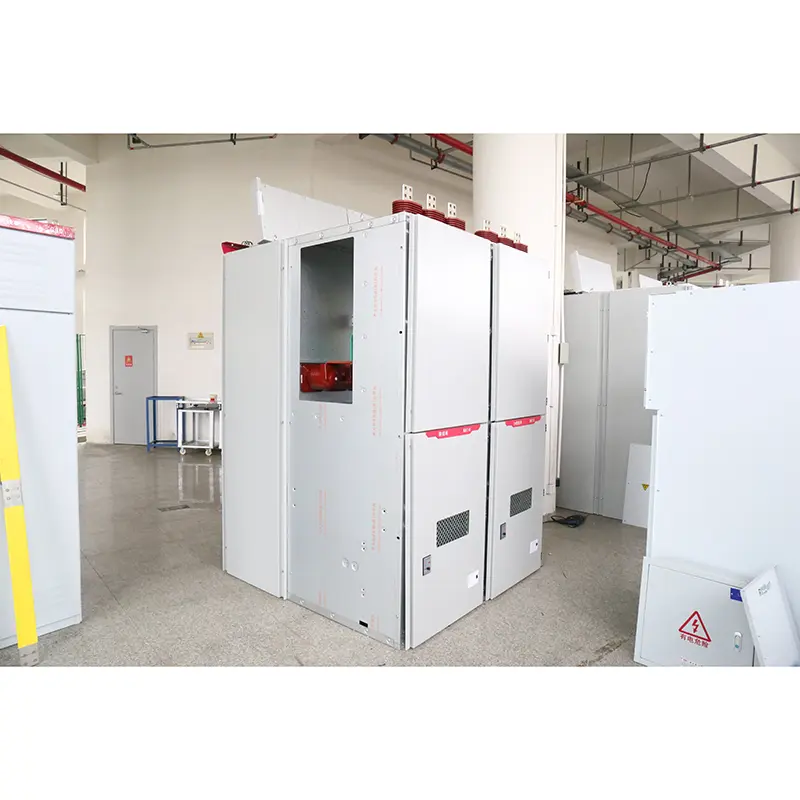

◆ پوسته و پارتیشن

پوسته و پارتیشن سوئیچ HV از نوع Kyn28-12 از صفحات فولادی روی با روکش آلومینیومی با کیفیت بالا ساخته شده اند که پس از خم شدن توسط دستگاه های CNC ، پیچیده می شوند ، بنابراین سوئیچ HV مونتاژ شده می تواند یکنواختی را در اندازه حفظ کند. این مقاومت در برابر خوردگی قوی و مقاومت اکسیداسیون است و از استحکام مکانیکی بالاتری نسبت به همان صفحه فولادی برخوردار است. HV Switchgear به اتاق دستی (محفظه قطع کننده مدار) ، اتاق اتوبوس ، اتاق کابل و اتاق ابزار رله (اتاق ولتاژ کم) توسط پارتیشن تقسیم می شود. پوسته هر واحد به طور مستقل پایه گذاری شده است.

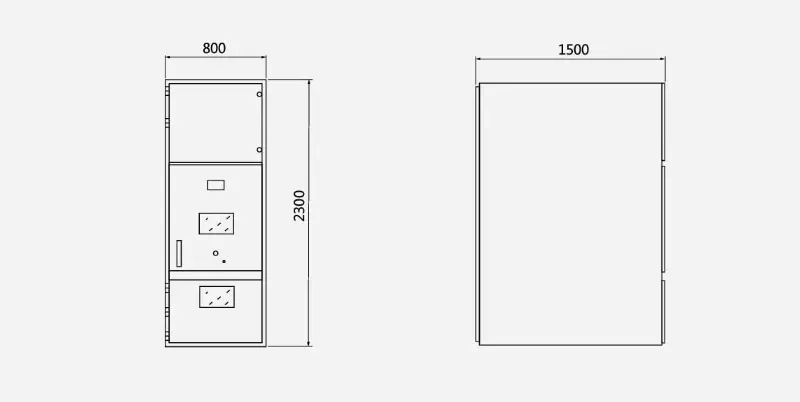

◆ ابعاد رئوس مطالب HV Switchgear مانند تسمه است
